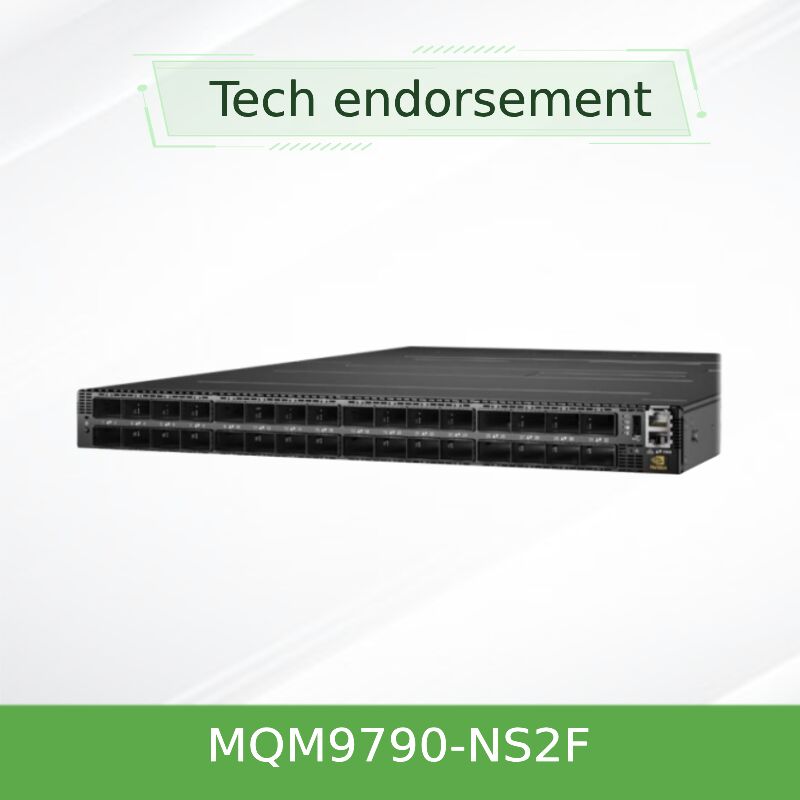

NVIDIA Quantum-2 MQM9790-NS2F 64 ports 400Gb / s InfiniBand Smart Switch 51.2Tb / s Débit avec accélération en réseau SHARPv3 pour les centres de données IA et HPC

Commutateur intelligent InfiniBand NVIDIA Quantum-2 MQM9790-NS2F 400 Gb/s

64 ports InfiniBand NDR 400 Gb/s sans précédent dans un format 1U, offrant un débit agrégé de 51,2 Tb/s et 66,5 milliards de paquets par seconde avec l'accélération en réseau SHARPv3 pour les environnements d'IA et de HPC à échelle extrême.

• 64 ports InfiniBand 400 Gb/s non bloquants (32 connecteurs OSFP avec radix à double densité)
• Capacité de commutation agrégée : 51,2 Tb/s (bidirectionnel) | Traitement des paquets : 66,5 BPPS
• Technologie SHARP de troisième génération (SHARPv3) pour une accélération IA 32 fois supérieure
• SKU non géré (MQM9790-NS2F) avec gestionnaire de sous-réseau intégré prenant en charge jusqu'à 2000 nœuds

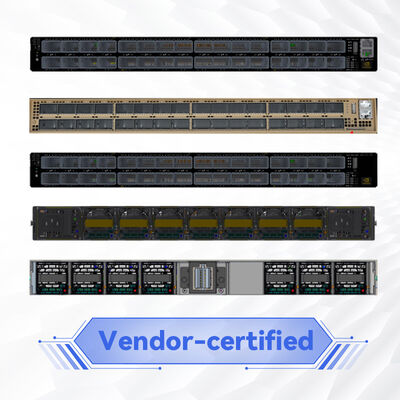

• Flux d'air P2C, alimentations redondantes 1+1, profondeur standard 1U, rétrocompatible avec HDR/EDR

Caractéristiques

• Performances 400 Gb/s NDR : 64 ports à 400 Gb/s par port avec bande passante bidirectionnelle complète et latence ultra-faible.
• Mode Double Densité 200G : La technologie de port split produit 128 ports 200 Gb/s, idéal pour les déploiements ToR denses.
• Calcul en réseau SHARPv3 : Agrégation/réduction de données matérielle pendant les communications collectives.
• Support de topologie avancée : Fat Tree, SlimFly, DragonFly+, Torus multidimensionnel et routage adaptatif.
• Optimisé en énergie et en espace : Certifié 80 PLUS Gold, ventilateurs remplaçables à chaud, châssis 1U avec options de refroidissement avant-arrière ou arrière-avant.

Technologie et normes

Basé sur l'architecture InfiniBand NVIDIA Quantum-2, le MQM9790-NS2F intègre SHARPv3 pour les réductions en réseau, RDMA (Remote Direct Memory Access), le routage adaptatif, le mappage amélioré des voies virtuelles (VL) et le contrôle de congestion. Il prend en charge NDR 400 Gb/s et est rétrocompatible avec HDR100, HDR, EDR et FDR. Le commutateur exécute MLNX-OS (la version non gérée repose sur UFM externe ou OpenSM pour la gestion avancée du tissu).

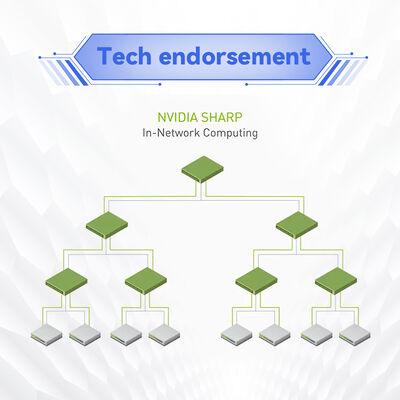

Principe de fonctionnement : Calcul en réseau avec SHARPv3

Contrairement aux commutateurs conventionnels qui ne font que transférer les paquets, le MQM9790-NS2F effectue des calculs sur les données lorsqu'elles traversent le tissu. En utilisant un silicium dédié, il agrège et réduit les données pour les opérations collectives (par exemple, all-reduce, barrier) à la vitesse du fil, réduisant considérablement le trafic entre les points d'extrémité. Cela permet une évolutivité linéaire pour les clusters d'entraînement IA et les simulations HPC. Le processeur x86 Coffee Lake i3 intégré gère l'initialisation du tissu et la découverte de la topologie, tandis que l'accélération des données se produit dans du matériel dédié.

Applications et déploiement

• Entraînement IA à l'échelle exascale : Modèles de langage volumineux et apprentissage profond nécessitant une bande passante all-reduce massive.
• Calcul haute performance (HPC) : Modélisation climatique, dynamique moléculaire et dynamique des fluides computationnelle.
• Top-of-Rack (ToR) à double densité : Configuration 128 ports 200G pour une connectivité serveur dense.
• Centres de données cloud et d'entreprise : Stockage à haut débit (NVMe-oF), accélération de base de données.
• Laboratoires de recherche et gouvernementaux : Tissu à latence ultra-faible pour la découverte scientifique.

Spécifications techniques et options de commande

Remarque : Tous les modèles incluent un CPU x86 Coffee Lake i3, 8 Go de DDR4, SSD M.2 16 Go, 1x USB 3.0, 1x USB I²C, 1x RJ45 (UART). Poids : ~14,5 kg. Câbles : OSFP passif/cuivre/optique actif.

Avantages et différenciateurs

• Par rapport à la génération précédente (QM8700) : 2,5 fois plus de ports (64 contre 40), 3,2 fois plus de bande passante agrégée (51,2 Tb/s contre 16 Tb/s) et SHARPv3 offrant une accélération IA 32 fois supérieure.
• Par rapport aux commutateurs 400G concurrents : SHARPv3 intégré réduit les temps d'achèvement des tâches ; le mode 200G double densité abaisse les niveaux de réseau et réduit les coûts.
• Solution ToR la plus dense : 128 ports 200G en 1U, idéal pour les racks à haute densité.
• Énergie proportionnelle : La puissance s'adapte à l'utilisation des ports ; certifié ENERGY STAR.
• Compatibilité ascendante transparente : Fonctionne avec les cartes réseau ConnectX-6/5/4 et les câblages existants.

Service et support

Nous offrons un support complet sur le cycle de vie : consultation technique 24h/24 et 7j/7, gestion des RMA et assistance sur site. Notre équipe fournit la conception de topologie, la validation de la compatibilité du firmware et l'intégration avec les tissus InfiniBand existants. Toutes les unités bénéficient d'une garantie d'un an (extensible). Les commandes sont expédiées dans les 24 à 48 heures à partir de notre inventaire de plus de 10 millions d'articles. Des faisceaux personnalisés de câbles et de cartes réseau sont disponibles.

Questions fréquemment posées (FAQ)

Q : Le MQM9790-NS2F est-il compatible avec les cartes réseau Mellanox ConnectX-6 ?

R : Oui, il prend entièrement en charge ConnectX-6 (HDR/EDR) et ConnectX-5/4. Pour un fonctionnement à 400 Gb/s, utilisez des cartes réseau ConnectX-6 ou plus récentes prenant en charge NDR.

Q : Comment fonctionne le mode 128 ports 200 Gb/s ?

R : Chaque connecteur OSFP contient 8 voies. En divisant un port 400G (8 voies) en deux connexions indépendantes 200G (4 voies), le commutateur double efficacement le nombre de ports pour les points d'extrémité 200G, idéal pour les ToR à haute densité.

Q : Ce commutateur non géré peut-il exécuter un gestionnaire de sous-réseau ?

R : Oui, il comprend un gestionnaire de sous-réseau intégré capable de gérer jusqu'à 2000 nœuds dès la sortie de la boîte. Pour des fonctionnalités avancées comme UFM, connectez un serveur externe exécutant OpenSM ou NVIDIA UFM.

Q : Quelles options de refroidissement sont disponibles ?

R : Le MQM9790-NS2F a un flux d'air P2C (port vers alimentation/avant). Si votre rack utilise un refroidissement arrière-avant, commandez le MQM9790-NS2R (C2P). Les unités de ventilateurs remplaçables à chaud prennent en charge les deux directions.

Q : Quelle est la consommation électrique typique à 50 % de charge ?

R : Selon l'utilisation et les types de câbles, la consommation électrique typique varie de 250 W à 350 W à mi-charge. Le commutateur réduit dynamiquement la puissance lorsque les ports sont inactifs.

Précautions et notes de compatibilité

• Direction du flux d'air : Vérifiez que le refroidissement du rack correspond à votre modèle : P2C (MQM9790-NS2F) ou C2P (MQM9790-NS2R). Un flux d'air inapproprié peut provoquer une surchauffe.
• Alimentation : Plage d'entrée 200-240V AC uniquement (pas 100-127V). Utilisez les deux alimentations pour la redondance.
• Câblage : Pour 400G, utilisez des câbles passifs en cuivre OSFP (jusqu'à 3 m) ou des modules optiques actifs. Le fractionnement 200G nécessite des câbles breakout OSFP vers 2x200G.
• Environnement d'exploitation : Température 0°C–40°C, humidité 10%–85% sans condensation, altitude ≤3050m. Conforme EMC CE, FCC, VCCI, ICES, RCM.
• Logiciel : Un gestionnaire de sous-réseau/UFM externe est recommandé pour les tissus à grande échelle. Mettez toujours à jour le firmware en coordination avec les versions des cartes réseau.
