Module émetteur-récepteur optique QSFP56 SR4 CDR 200G 100m sur fibre Om4 / 70m sur fibre Om3 Interconnexion informatique haute performance pour centres de données
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | own |
| Certification: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numéro de modèle: | 200g QSFP56 SR4 CDR |
| Document: | 200G QSFP56 SR4 CDR.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Face to face/bulk price |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Les marchandises repérent 3-7 jours; Personnalisation 2-4 semaines |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Nom: | Module de rédaction optique | Modèle no.: | CC-QRR110M-SD |
|---|---|---|---|
| Performance: | 200g QSFP56 SR4 CDR | Vitesse: | 200g |
| Spécification: | 400 * 265 * 100 mm | À chaud: | Oui |
| Tension d'alimentation: | 3,3 V | Température de boîtier de fonctionnement: | Commercial 0–70 ° C; 10G offre une option industrielle –40–85 ° C. |
| Gestion / Diagnostics: | High-Speed: CMIS Rev 5.0+ avec i²c; 10G: SFF-8472 DDM avec i²c. | Applications: | Data-Center Ethernet, HPC / Infiniband NDR, Cloud / Backbone & Metro, Accès et agrégation. |
| Conformité / environnement: | CE / FCC / UL / TUV / ROHS | Condition: | Nouveau |
Description de produit

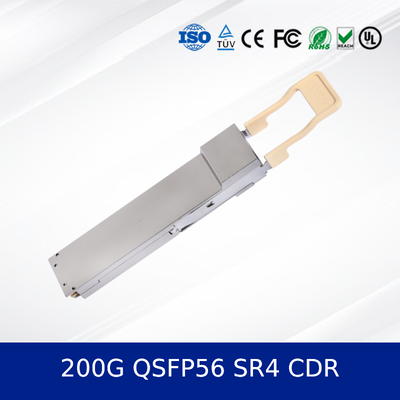

200G QSFP56 SR4 CDR vue d'ensemble du produit
LeModule de récepteur optiqueCC-QRR110M-SD est un émetteur-récepteur QSFP56 à facteur de forme haute performance conçu pour les applications Ethernet 200G. Il prend en charge les débits de données 4x53,125 Gb/s en utilisant la modulation PAM4,fournissant une transmission fiable jusqu'à 100 m sur la fibre multimode OM4Ça.module optiqueest conçu pour les environnements de centres de données nécessitant une bande passante élevée, une faible consommation d'énergie et des performances robustes.
200G QSFP56 SR4 CDR Caractéristiques clés
- Facteur de forme QSFP56 branché à chaud
- 4 pistes de 26,5625 GBd avec modulation PAM4
- Portée maximale de 70 m sur OM3 et de 100 m sur OM4
- Énergie unique de 3,3 V, consommation maximale de 4 W
- Température de fonctionnement du boîtier: de 0°C à +70°C
- Interface du connecteur MPO-12
- Conforme à la réglementation RoHS
200G QSFP56 SR4 Technologie et normes CDR
C' est ça.Module de récepteur optiqueest conforme à la norme IEEE 802.3cd pour 200GBASE-SR4 Ethernet, à la norme SFF 8679 pour les spécifications mécaniques et électriques, et prend en charge CMIS 4.0 ou SFF8636 pour la fonctionnalité de gestion.Il utilise une technologie avancée de 850 nm VCSEL et PIN pour assurer l'intégrité des données à haute vitesse et de faibles taux d'erreur de bits.
Principe de fonctionnement
Le module convertit quatre voies électriques en signaux optiques en utilisant des tableaux VCSEL. Chaque voie fonctionne à 26,5625 GBaud en utilisant la modulation PAM4.un tableau de photodiodes PIN convertit les signaux optiques entrants en données électriquesLes circuits intégrés CDR (Clock and Data Recovery) assurent l'intégrité du signal et réduisent au minimum les perturbations.
Applications de CDR 200G QSFP56 SR4
- Commutateurs et routeurs Ethernet 200G
- Les architectures à feuille de colonne vertébrale des centres de données
- Clusters informatiques hautes performances
- Les interconnexions entre les infrastructures du cloud
- Réseaux de zones de stockage (SAN)
Les spécifications
| Paramètre | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|
| Taux de données par voie | 26.5625 | - | 26.5625 | Résultats de l'enquête |
| Longueur d'onde | 840 | 850 | 860 | Nm |
| Tx Puissance (par voie) | - Il y en a six.5 | - | 4 | dBm |
| Sensitivité Rx (OMA) | - Il y en a six.5 | - | - | dBm |
| Consommation d'électricité | - | - | 4 | W |
Les avantages
- Consommation d'énergie inférieure à celle de ses concurrentsmodules optiques
- Intégrité améliorée du signal grâce à la technologie CDR intégrée
- Large plage de température de fonctionnement adaptée aux centres de données
- La conformité complète avec les normes internationales garantissant l'interopérabilité
- Conçus pour les environnements de commutation à haute densité
Service et soutien
Nous offrons une garantie de 3 ans sur tousModule de récepteur optiqueLe support technique est disponible 24 heures sur 24, 7 jours sur 7 par e-mail et par téléphone. La configuration personnalisée et les remises pour les commandes en vrac sont disponibles. Le délai de livraison pour les commandes standard est de 3 à 5 jours ouvrables.
Questions fréquentes
Quelle est la distance maximale autorisée?
C' est ça.module optiquePrend en charge jusqu'à 70m sur OM3 et 100m sur OM4 fibre multimode.
Il est compatible avec les commutateurs Cisco/Juniper/Arista?
Oui, il est conçu pour être indépendant du fournisseur et conforme aux normes MSA pour une large compatibilité.
Quelle est la consommation électrique?
La consommation d'énergie maximale est de 4 W en plein fonctionnement.
Précautions à prendre
- Évitez l'exposition à l'électricité statique; utilisez une protection ESD lors de la manipulation.
- Ne débranchez pas l'appareil pendant qu'il est allumé.
- Assurez-vous que les connecteurs de fibre sont propres pour éviter la perte de signal.
- Fonctionner dans les plages de température et d'humidité spécifiées.
- Utilisez uniquement des câbles de fibre MPO-12 APC compatibles.
Présentation de l'entreprise

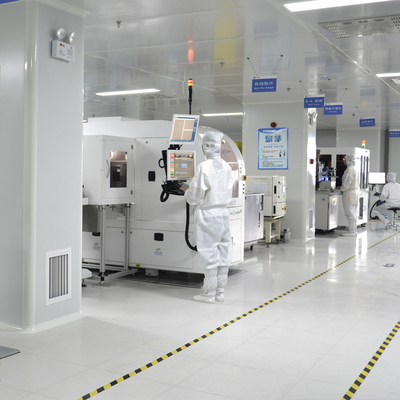

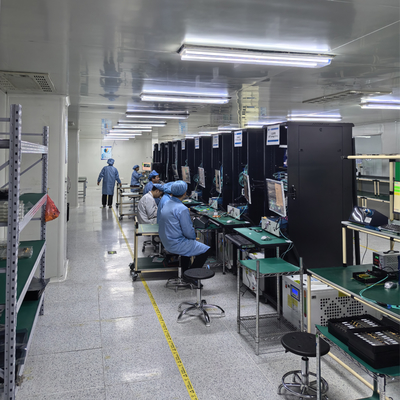

Avec plus d'une décennie d'expérience dans l'industrie, notre société exploite une grande usine de fabrication soutenue par une solide équipe technique.Nous avons construit une base de clients étendue et accumulé une expertise significativeNous sommes distributeurs autorisés pour des marques de premier plan dont Mellanox, Ruckus, Aruba et Extreme.Notre portefeuille de produits comprend des commutateurs réseau flambant neufsAvec un inventaire évalué à plus de 10 millions de dollars, nous fournissons une grande variété de produits en grandes quantités.Nous fournissons un service à la clientèle 24/7 et un soutien technique pour assurer la satisfaction des clientsNos équipes techniques et de vente professionnelles ont acquis une solide réputation sur le marché mondial.
