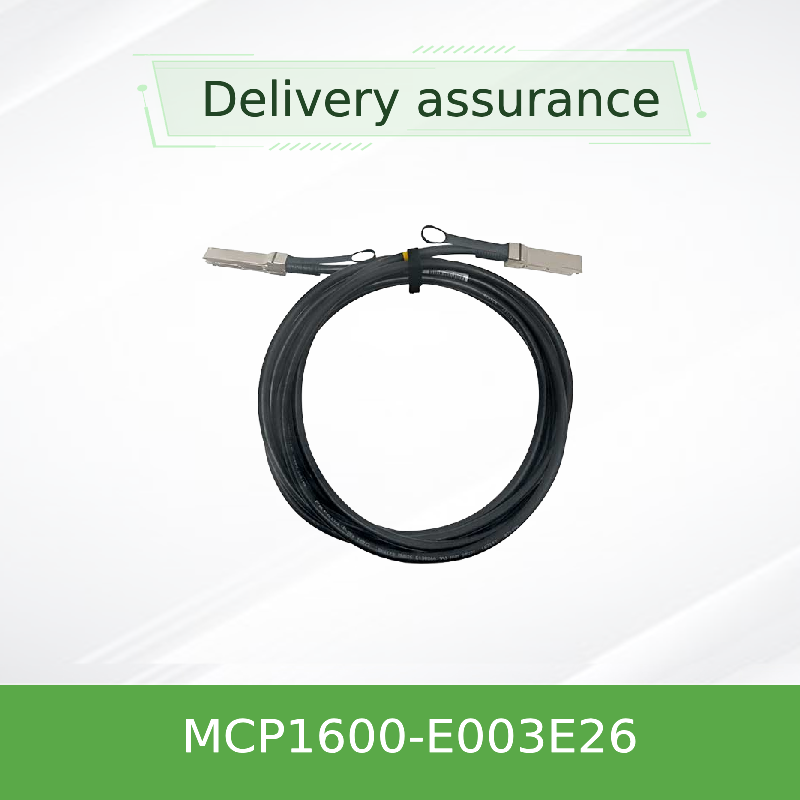

Le câble DAC en cuivre passif QSFP28 de Mellanox MCP1600-E003E26 à 100 Gb/s est de 3 m, 26 AWG, EDR InfiniBand, LSZH
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Technologie: | Infiniband |
| Taper: | Câble Mellanox AOC | Longueur du câble: | 3 mètres |
| Nom: | Câble DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG câble réseau Infin | Mot clé: | Câble Mellanox DAC |
| Mettre en évidence: | Le câble DAC Mellanox QSFP28 est de 100 Gb/s,Le câble de cuivre passif de 3 m EDR InfiniBand,LSZH câble Mellanox 26 AWG |
||
Description de produit
Câble DAC en cuivre passif Mellanox MCP1600-E003E26 100 Gb/s QSFP28
Interconnexion EDR InfiniBand hautes performances pour les liaisons de centres de données à courte portée. Faible consommation, gaine LSZH, enfichable à chaud et entièrement conforme aux normes SFF-8665/SFF-8636.
Présentation du produit
LeMellanox MCP1600-E003E26est un câble en cuivre à connexion directe (DAC) QSFP28 100 Gb/s conçu pour les applications InfiniBand EDR et Ethernet 100G. Il intègre quatre paires de cuivre haut débit fonctionnant à 25 Gbit/s par voie, offrant une bande passante totale de 100 Gbit/s sur une liaison de 3 mètres. Cette solution passive en cuivre offre une alternative économique et économe en énergie à la fibre optique pour les interconnexions à courte distance dans les déploiements en haut de rack et en rack adjacent.
Chaque port QSFP28 intègre une EEPROM qui stocke les données d'identification et de configuration du produit, lisibles par le système hôte via l'interface de gestion I²C (conforme SFF-8636). Le câble est construit avec unLSZH (faible fumée, zéro halogène)gaine et PCB sans halogène, répondant aux normes RoHS et environnementales pour les centres de données modernes.
Principales fonctionnalités et technologie
- Débit de données global de 100 Gb/s- 4 voies x 25Gb/s NRZ
- Conception passive en cuivre- consommation d'énergie active nulle (0,1 W max)
- QSFP28 enfichable à chaud- Facteur de forme conforme SFF-8665
- Alimentation unique 3,3 V- plage de tension de 3,135 V à 3,465 V
- Intégrité supérieure du signal- impédance caractéristique 100Ω ±10%
- Faible latence- délai de propagation 4,5 ns/m (informatif)
- Câble robuste- 26 AWG, diamètre 9,4 mm, rayon de courbure : 47 mm (simple) / 94 mm (répétitif)
- Gestion I²C- Diagnostic numérique conforme SFF-8636
- Température de fonctionnement0°C à 70°C (boîtier)
- Température de stockage-40°C à 85°C
- Conforme RoHS/REACH- PCB sans halogène, LF/HF
- Taux d'erreur sur les bits< 1E-15 (avec les systèmes Mellanox)
- Tolérance de longueur±50 mm (pour la variante 3 m)
- Veste LSZH noire- faible fumée, zéro halogène
Déploiements typiques
- Tissus InfiniBand EDR- architectures spine-leaf dans les clusters HPC
- Connexions Ethernet TOR 100G- commutateur vers serveur et commutateur vers commutateur
- Top-of-Rack (ToR) du centre de donnéescâblage dans les racks (jusqu'à 3 m)
- Systèmes de stockage- NVMe-over-Fabrics, baies 100 % Flash
- Calcul haute performance- Clusters GPU, modules de formation IA
Compatibilité
Le MCP1600-E003E26 est entièrement compatible avec les adaptateurs Mellanox/NVIDIA ConnectX-4, ConnectX-5, ConnectX-6, les commutateurs Spectrum et Quantum, ainsi qu'avec les ports QSFP28 sur les commutateurs tiers qui adhèrent aux spécifications SFF-8665 et SFF-8636. L'interopérabilité a été vérifiée avec les principaux fournisseurs de commutateurs (Cisco, Arista, Juniper) en modes 100G-SR4/CR4.
Plateformes confirmées :Mellanox SB7800, SN2700, CS7500 ; DPU NVIDIA BlueField-2 ; ports génériques QSFP28 100G.
Caractéristiques
| Paramètre | Min. | Typique | Max. | Unité |
|---|---|---|---|---|
| Tension d'alimentation (Vcc) | 3.135 | 3.3 | 3,465 | V |
| Consommation d'énergie | -- | 0,1 | 0,1 | W |
| Température du boîtier de fonctionnement | 0 | -- | 70 | °C |
| Température de stockage | -40 | -- | 85 | °C |
| Humidité relative de fonctionnement | 5 | -- | 85 | % |
| Impédance caractéristique | 90 | 100 | 110 | Ω |
| Délai de propagation (informatif) | -- | 4.5 | -- | ns/m |
| Débit de données par voie | -- | 25 | -- | Go/s |
| Débit de données global | -- | 100 | -- | Go/s |
Spécifications physiques
| Jauge de câble (AWG) | 26 AWG |
| Longueur | 3 m (tolérance ±50 mm) |
| Diamètre extérieur | 9,4 ± 0,4 mm |
| Rayon de courbure minimum (simple) | 47 mm |
| Rayon de courbure minimum (répétitif) | 94 millimètres |
| Matériau de la veste | LSZH (faible fumée, zéro halogène) |
| Type de connecteur | QSFP28 (SFF-8665) |
Guide de sélection
| Numéro de pièce | Longueur | AWG | Description |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | Noir, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Noir, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1,5 m | 30 | Noir, 30 AWG, LSZH |
| MCP1600-E002E30 | 2m | 30 | Noir, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2,5 m | 26 | Noir, 26 AWG, LSZH |
| MCP1600-E003E26 | 3m | 26 | Noir, 26 AWG, LSZH (ce produit) |
| MCP1600-E004E26 | 4m | 26 | Noir, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Noir, 26 AWG, LSZH |
Tous les câbles sont 100 Gb/s QSFP28, cuivre passif, EDR InfiniBand. Tolérance de longueur ±25 mm (0,5 ~ 1,5 m) / ±50 mm (≥2 m).
Avantages
- Rentable- le cuivre passif élimine les coûts des émetteurs-récepteurs optiques
- Consommation ultra faible- 0,1 W max contre 2-3 W pour les câbles optiques actifs
- Fiable- rigoureusement testé pour les performances prêtes à l'emploi
- Déploiement flexible- enfichable à chaud, tolérant à la flexion
- Sans danger pour l'environnement- Veste LSZH, conforme RoHS
- Rétrocompatible- fonctionne avec QSFP+ 40 Gb/s avec l'adaptateur approprié
Service et assistance
- Garantie matérielle limitée d'un an- couvre la réparation ou le remplacement (Mellanox)
- Livraison mondiale- Hong Kong Starsurge propose une expédition dans le monde entier
- Assistance technique- assistance technique avant-vente et après-vente
- Longueur personnalisée- contacter le service commercial pour les longueurs non standard (MOQ peut s'appliquer)
- Demandes de prix et prix de gros- tarification sur mesure pour les commandes en volume
Foire aux questions
Quel est le débit de données maximum du MCP1600-E003E26 ?
Il prend en charge un agrégat de 100 Gbit/s (4 voies x 25 Gbit/s) pour InfiniBand EDR et Ethernet 100G.
Ce câble est-il actif ou passif ?
Cuivre passif - pas d'alimentation externe, consommation électrique maximale de 0,1 W.
Quelle est la plage de température de fonctionnement ?
Température du boîtier 0°C à 70°C ; stockage -40°C à 85°C.
Est-il compatible avec les commutateurs non Mellanox ?
Oui, il fonctionne avec les ports QSFP28 standard qui suivent SFF-8665 et SFF-8636.
Qu'indique le suffixe « E26 » ?
E26 désigne un calibre de fil de 26 AWG et une longueur de 3 m (voir guide de sélection).
Précautions
- Ne dépassez pas le rayon de courbure minimum (courbure simple de 47 mm, 94 mm répétitif) pour éviter une dégradation des performances.
- Assurez une bonne gestion des décharges électrostatiques pendant l'installation.
- À utiliser uniquement avec des hôtes prenant en charge 3,3 V Vcc et répondant à QSFP28 MSA.
- Pour les longueurs > 3 m, envisagez un calibre optique actif ou 26 AWG ; un cuivre passif plus long peut nécessiter un conditionnement du signal.
Présentation de l'entreprise
Hong Kong Starsurge Group Co., Limitéeest un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Fondée en 2008, nous servons des clients du monde entier avec des produits comprenant des commutateurs réseau, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles et des équipements associés. Soutenu par une équipe commerciale et technique expérimentée, Starsurge soutient des secteurs tels que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. Nous proposons également des solutions IoT, des systèmes de gestion de réseau, le développement de logiciels personnalisés, une assistance multilingue et une livraison mondiale. Avec une approche axée sur le client, nous nous concentrons sur une qualité fiable, un service réactif et des solutions sur mesure qui aident les clients à construire une infrastructure réseau efficace, évolutive et fiable.
Faits clés
✔ EDR 100 Go/s
✔ 3 m de longueur
✔ 26 AWG
✔ Veste LSZH
✔ RoHS/REACH
✔ Enfichable à chaud
✔ Puissance de 0,1 W
Matrice de compatibilité
| Fournisseur | Série de produits |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, Spectre, Quantique |
| Cisco | Nexus 9000 (ports QSFP28) |
| Ariste | Séries 7060, 7280, 7500 |
| Genévrier | QFX5000, PTX1000 |
| Générique | Hôtes compatibles SFF-8665/SFF-8636 |
Liste de contrôle de l'acheteur
- ☑ Confirmez la longueur requise (3 m) et le calibre (26 AWG)
- ☑ Vérifiez que le commutateur/carte réseau prend en charge QSFP28 100G
- ☑ Vérifiez les contraintes de rayon de courbure dans votre rack
- ☑ Examinez les options de garantie et d’assistance
- ☑ Demandez des tarifs de volume si nécessaire
