Câble Mellanox MFP7E20-N010 Multimode MPO-12/APC vers 2x MPO-12/APC Passif Fibre Optique, 10m
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E20-N010 |
| Document: | MFP7E20-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Modèle de produit: | MFP7E20-N010 | Type de câble: | Câble à fibres passives multimode |
|---|---|---|---|
| Longueur: | 10 m | Type de fibre: | OM4, 50/125 µm |
| Connecteurs: | MPO-12 / APC (femme) | Perte: | ≤ 0,35 + 0,0004 × L db |
| Mettre en évidence: | QSFP+ Mellanox AOC,56Gb/S Mellanox AOC,câble d'aoc de 10m qsfp+ |
||
Description de produit

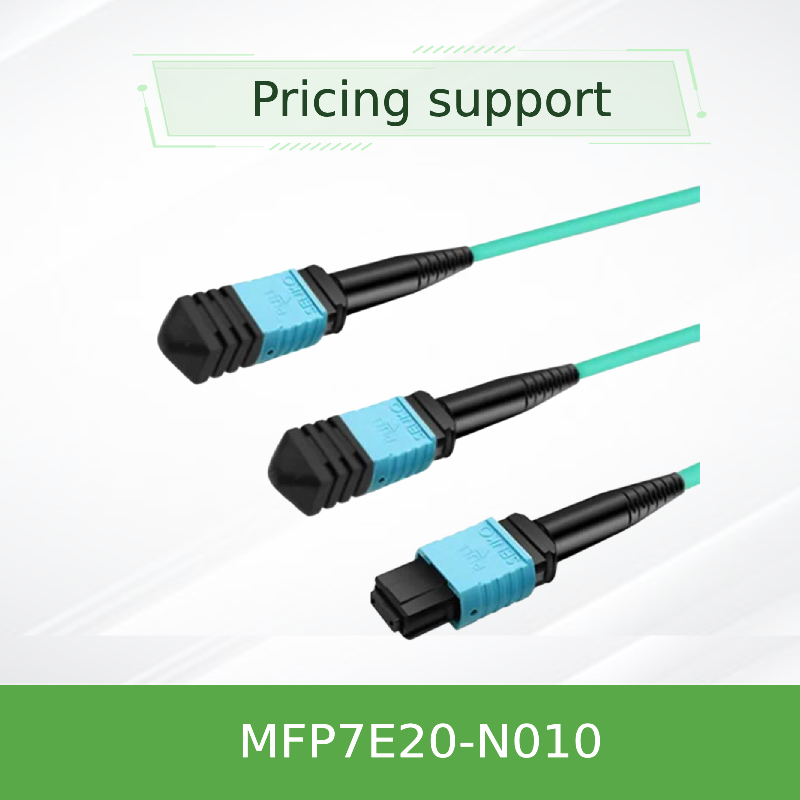

NVIDIA MFP7E20-N010 Multimode MPO-12/APC à 2x MPO-12/APC câble à fibres passives, 10m
1. Vue d' ensemble du produit
Le NVIDIA MFP7E20-N010 est un câble à fibre passive à haute performance, multimode, de 4 canaux à 2 canaux, conçu pour les interconnexions de centres de données de nouvelle génération.Ce câble à fibre optique est doté de connecteurs MPO-12/APC aux deux extrémitésIl est conçu pour prendre en charge les protocoles de transmission de données à haute vitesse, y compris InfiniBand NDR, Ethernet et NVLink,ce qui en fait une solution idéale pour relier des systèmes informatiques et de stockage hautes performances.
2. Caractéristiques clés
- Veste extérieure ronde flexible LSZH (Zéro Halogène à faible teneur en fumée) pour une installation facile et une sécurité accrue
- Mécanisme de verrouillage par poussée-tirée pour une connexion/déconnexion sûre et rapide
- Connecteurs MPO-12/APC femelle-femelle avec polissage à 8 degrés pour réduire la réflexion optique
- 50/125 μm OM4 fibres multimodes supportant atteint jusqu'à 50 mètres
- Alignement de fibre croisée de type B pour une connexion directe émetteur-récepteur
- Conforme aux normes Telcordia GR-1435 et IEC en matière de fiabilité et de performances
3Technologie et normes de base
Ce câble à fibres passives utilise des connecteurs MPO-12/APC conformes aux normes IEC 61754-7 et ANSI/TIA/EIA 604-5.critique pour le maintien de la qualité du signal dans les environnements à grande vitesseLe câble prend en charge les protocoles InfiniBand NDR, 400GbE et NVLink, ce qui le rend polyvalent pour une gamme d'applications hautes performances.
4Principe de fonctionnement
Le câble utilise un schéma de câblage croisé de type B où les voies de transmission d'une extrémité sont acheminées pour recevoir des voies à l'autre extrémité.Le connecteur MPO-12/APC interfaces précisément avec les émetteurs-récepteurs compatiblesLes 8 fibres actives facilitent la communication bidirectionnelle, tandis que 4 fibres supplémentaires servent de composants de résistance.
5Applications typiques
- Connexion des émetteurs-récepteurs OSFP DR8 à deux ports dans les commutateurs NVIDIA aux adaptateurs ConnectX-7 ou aux DPU BlueField-3
- Liens optiques à courte portée au sein de centres de données hautes performances et de clusters HPC
6. Spécifications et guide de sélection
| Paramètre | Valeur |
|---|---|
| Modèle de produit | Pour l'utilisation des appareils électroménagers |
| Type de câble | Cable à fibres passives multimode |
| Longueur | 10 mètres |
| Type de fibre | OM4, 50/125 μm |
| Des connecteurs | MPO-12/APC (femme) |
| Perte d'insertion | ≤ 0,35 + 0,0004 × L dB |
| Perte de rendement | ≥ 35 dB |
| Couleur de la veste | Les eaux |
| Température de fonctionnement | 0°C à 70°C |
7. Avantages et points de vente
- Performance optique supérieure avec faible perte d'insertion et perte de retour élevée
- Conçu pour la compatibilité avec les émetteurs-récepteurs et systèmes NVIDIA à grande vitesse
- Construction robuste avec veste LSZH pour la sécurité dans les environnements critiques
- Pré-terminé et testé en usine pour la fiabilité hors boîte
8. Service et soutien
Nous fournissons une consultation client et un soutien technique 24 heures sur 24 et 7 jours sur 7. Tous les produits sont fournis avec une garantie et sont testés avant expédition. Des réductions sur les commandes en vrac et des options de longueur personnalisées sont disponibles.
9Questions fréquemment posées
Q: Ce câble peut-il être utilisé avec des émetteurs-récepteurs QSFP112?
R: Oui, les extrémités du séparateur sont compatibles avec les émetteurs-récepteurs OSFP et QSFP112.
Q: Quelle est la longueur maximale supportée?
R: Le câble supporte jusqu'à 50 mètres avec la fibre multimode OM4.
Q: C'est un câble croisé ou à travers?
R: Il s'agit d'un câble à fibre passive croisé de type B.
10. Manipulation et précautions
- Utilisez toujours des nettoyants optiques avant l'accouplement.
- Ne retirez pas les bouchons de poussière avant d'être prêts à être installés.
- Éviter de se plier en dessous du rayon minimum de 30 mm
- Ne pas mélanger les connecteurs MPO-12/APC avec les connecteurs MPO-12/UPC
