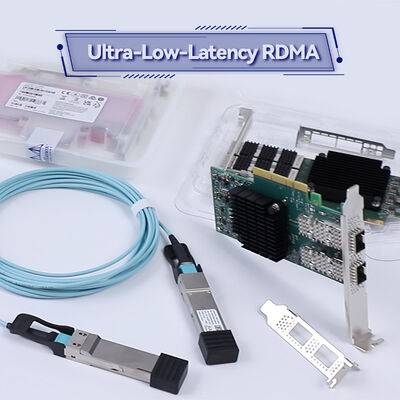

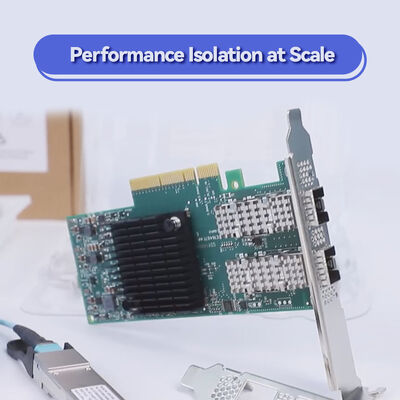

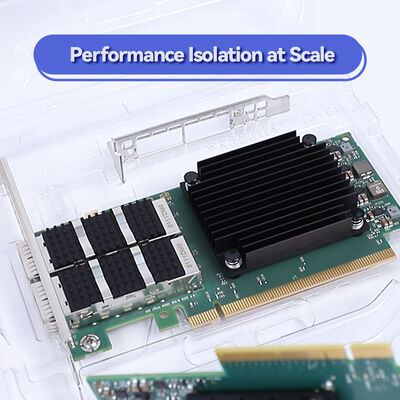

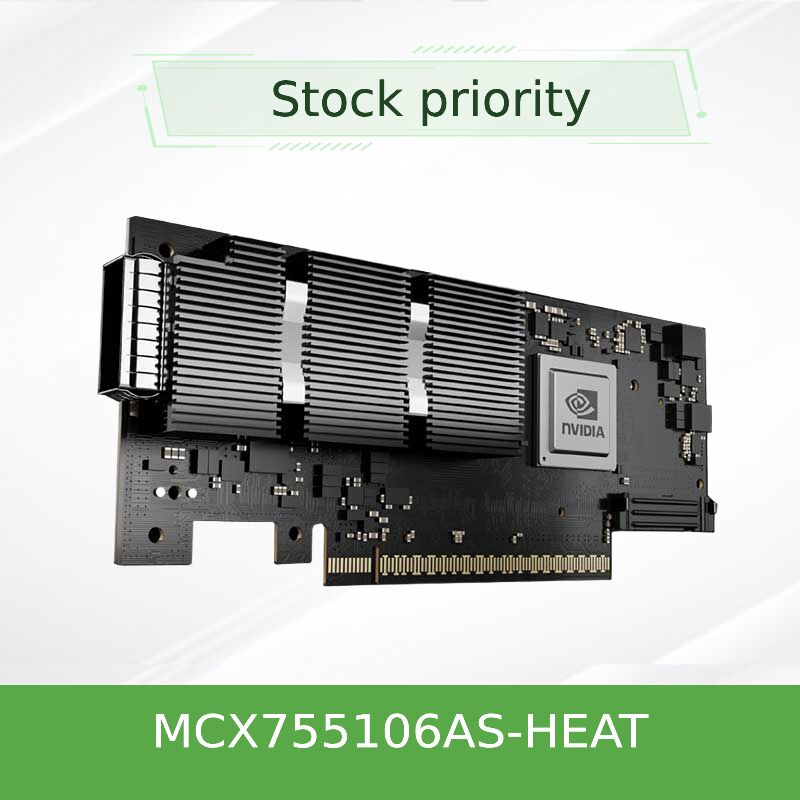

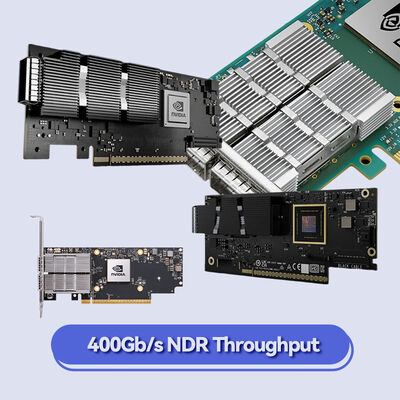

NVIDIA Mellanox ConnectX-7 MCX755106AS-HEAT 400Gb/s NDR Adaptateur réseau intelligent InfiniBand
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) |
| Document: | Connectx-7 infiniband.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PIÈCES |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) | Ports: | Port à 2 ans |
|---|---|---|---|
| Technologie: | Infiniband | Type d'interface: | OSFP56 |
| Spécification: | 16,7 cm x 6,9 cm | Origine: | Inde / Israël / Chine |
| taux de transmission: | 200 gbe | Interface hôte: | Gen3 x16 |
| Mettre en évidence: | Adaptateur réseau NVIDIA Mellanox ConnectX-7,carte réseau InfiniBand 400 Gb/s,adaptateur réseau intelligent avec garantie |
||
Description de produit
Adaptateur réseau intelligent NVIDIA Mellanox ConnectX-7 MCX755106AS-HEAT 400 Gb/s NDR InfiniBand
Conçu pour les usines d'IA, le calcul scientifique et les environnements cloud hyperscale, le ConnectX-7 MCX755106AS-HEAT offre un débit de 400 Gbit/s, une latence inférieure à la microseconde et une sécurité en ligne accélérée par le matériel (IPsec/TLS/MACsec). Prend en charge PCIe Gen5 x16, GPUDirect RDMA et les déchargements informatiques avancés en réseau.
Présentation du produit
La famille NVIDIA ConnectX-7 représente une avancée majeure dans le domaine des réseaux RDMA, prenant en charge les protocoles InfiniBand et Ethernet jusqu'à 400 Gb/s. Le modèle spécifique MCX755106AS-HEAT est un adaptateur NDR InfiniBand haute densité à port unique conçu pour les clusters HPC et IA exigeants. Il intègre une interface hôte PCIe Gen5, des déchargements matériels pour NVMe-oF, des communications collectives (SHARP) et des moteurs de chiffrement en ligne, permettant aux utilisateurs de créer des centres de données sécurisés et ultra-efficaces avec un TCO inférieur.
Principales fonctionnalités matérielles et de performances
- NDR InfiniBand 400 Gb/s (également compatible avec HDR 200G/EDR 100G)
- PCI Express Gen5.0 x16 (prend en charge la bifurcation jusqu'à x32 voies)
- Latence ultra faible et transport fiable basé sur le matériel
- GPUDirect RDMA et GPUDirect Storage pour les charges de travail accélérées par GPU
- Informatique en réseau : déchargements collectifs SHARPv3
Moteurs de sécurité et de déchargement
- Cryptage/déchiffrement IPsec, TLS, MACsec en ligne (AES-GCM 128/256 bits)
- Démarrage sécurisé avec racine de confiance matérielle et cryptage flash
- ASAP2 (commutation accélérée et traitement des paquets) pour SDN
- Suivi des connexions, mise en miroir des flux et réécriture des en-têtes
- Zero-Touch RoCE et accélération réseau superposée (VXLAN, GENEVE)
Accélérateurs de technologies avancées
Le ConnectX-7 MCX755106AS-HEAT intègre les derniers moteurs informatiques en réseau de NVIDIA. Il décharge les tâches critiques du chemin de données du processeur :
- RDMA et RoCE :Mouvement de données sans copie, déchargements NVMe-oF (y compris NVMe/TCP), iSER, SRP et NFS sur RDMA
- Synchronisation et synchronisation :IEEE 1588v2 PTP avec une précision de 12 ns, SyncE, planification déclenchée par le temps, entrée/sortie PPS
- Virtualisation et multi-hôtes :SR-IOV, accélération VirtIO et technologie NVIDIA Multi-Host prenant en charge jusqu'à 4 hôtes indépendants
- Intégrité des données :Transfert de signature T10-DIF, cryptage XTS-AES 256/512 au niveau bloc, rapport d'erreurs avancé (AER)
Déploiements et cas d'utilisation typiques
Clusters IA et Deep Learning
Clusters GPU à grande échelle (NVIDIA DGX/HGX) nécessitant des déchargements GPUDirect RDMA et SHARP pour l'accélération NCCL/UCC.
HPC et calcul scientifique
Modélisation météorologique, dynamique moléculaire, recherche sur le génome -- Bibliothèques MPI (OpenMPI, MVAPICH) avec routage adaptatif.
Cloud hyperscale et SDDC
Mise en réseau superposée, déchargement VXLAN et traitement de flux ASAP2 pour les centres de données définis par logiciel.
Matrices de stockage NVMe-oF
Stockage désagrégé hautes performances exploitant le déchargement cible RDMA et matériel NVMe-oF.
Compatibilité et écosystème
Système d'exploitation et virtualisation
Pilotes intégrés pour les environnements Linux (RHEL, Ubuntu, Debian), Windows Server, VMware ESXi (SR-IOV) et Kubernetes/Container.
Matrice de compatibilité
| Protocole / Interface | Vitesses prises en charge / Standard |
|---|---|
| InfiniBande | NDR (400 Gb/s), HDR (200 Gb/s), EDR (100 Gb/s), FDR (facultatif) |
| Ethernet (une fois configuré) | 400 GbE, 200 GbE, 100 GbE, 50 GbE, 25 GbE, 10 GbE |
| Interface hôte PCIe | PCIe Gen5.0 x16 (rétrocompatible avec Gen4/Gen3) |
| Déchargements de sécurité | IPsec RoCE, TLS 1.3, MACsec 256 bits |
| Démarrage à distance | Démarrage à distance InfiniBand, iSCSI, UEFI, PXE |
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle de produit | MCX755106AS-CHALEUR |
| Facteur de forme | HHHL (mi-hauteur mi-longueur) |
| Ports | NDR InfiniBand à port unique (400 Gb/s) |
| Interface hôte | PCIe Gen5.0 x16 (jusqu'à 32 voies par option multi-hôtes) |
| Normes InfiniBand | Conforme IBTA Spec 1.5, RDMA, XRC, DCT, routage adaptatif |
| Moteurs de chiffrement | IPsec en ligne, TLS, MACsec (AES-GCM 128/256 bits) |
| Déchargements de stockage | NVMe-oF (NVMe/TCP, NVMe/RDMA), SRP, iSER, T10-DIF |
| Gestion | NC-SI, MCTP, PLDM (FRU, mise à jour du micrologiciel, Redfish), SPDM |
| Chronométrage avancé | IEEE 1588v2 classe C, précision 12 ns, SyncE, PTP |
| Démarrage sécurisé/RoT | Racine de confiance matérielle, mise à jour sécurisée du micrologiciel, attestation de l'appareil |
| Dimensions (typ.) | 68,9 mm x 167,6 mm (non spécifié publiquement - veuillez confirmer avant de commander) |

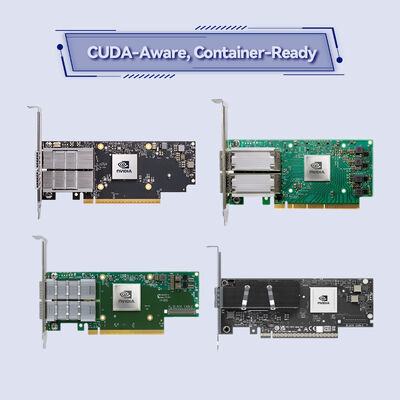

Guide de sélection : Famille ConnectX-7
Lors de la sélection du MCX755106AS-HEAT, tenez compte de la vitesse du port (NDR), de l'emplacement hôte (PCIe Gen5 x16) et du facteur de forme (HHHL). Pour les exigences double port ou OCP 3.0, reportez-vous à la gamme complète ConnectX-7 :
- NDR HHHL à port unique :MCX755106AS-HEAT (idéal pour les serveurs GPU avec des emplacements limités)
- NDR double port / 400G :Vérifiez MCX75310AAS-HEAT (exemple - confirmer le guide de commande)
- Adaptateur OCP 3.0 SFF :Pour les conceptions à échelle de rack
Remarque : vérifiez toujours la région MPN et le micrologiciel avant de commander ; fiche technique disponible via NVIDIA docs.nvidia.com/networking
Pourquoi choisir le MCX755106AS-HEAT ?
Coût total de possession supérieur :Décharge le processeur des tâches de mise en réseau, de sécurité et de stockage ; réduit la surcharge du serveur.
PCIe Gen5 évolutif :Double la bande passante par rapport à Gen4, idéal pour les nœuds de calcul de nouvelle génération.
Sécurité Zero Trust :Chiffrement en ligne à débit linéaire sans pénalité de performances, le démarrage sécurisé garantit l'intégrité de l'infrastructure.
Accélération en réseau :Les opérations collectives SHARPv3 réduisent le trafic MPI et accélèrent le temps d'exécution des tâches.
PCIe Gen5 évolutif :Double la bande passante par rapport à Gen4, idéal pour les nœuds de calcul de nouvelle génération.
Sécurité Zero Trust :Chiffrement en ligne à débit linéaire sans pénalité de performances, le démarrage sécurisé garantit l'intégrité de l'infrastructure.
Accélération en réseau :Les opérations collectives SHARPv3 réduisent le trafic MPI et accélèrent le temps d'exécution des tâches.
Service et assistance
Hong Kong Starsurge Group Co., Limited fournit une logistique mondiale, des conseils techniques et une assistance sous garantie. Chaque adaptateur est soumis à une validation avant expédition. Les services comprennent :
- Garantie standard d'un an avec options étendues disponibles
- Alignement du micrologiciel et assistance à la configuration pour les déploiements RoCE/NDR
- Prise en charge RMA via des hubs régionaux (APAC, EMEA, Amériques)
- Accès à la documentation technique et aux guides de compatibilité
Foire aux questions
Quelle est la principale différence entre le MCX755106AS-HEAT et les autres adaptateurs ConnectX-7 ?
Ce modèle est un adaptateur NDR InfiniBand HHHL à port unique équipé de moteurs de sécurité entièrement en ligne et d'une interface PCIe Gen5 x16, ciblant principalement les clusters HPC et IA nécessitant 400G par port.
Est-ce qu'il prend en charge le mode Ethernet ?
Oui, ConnectX-7 prend en charge le double protocole (InfiniBand/Ethernet), mais le MCX755106AS-HEAT est généralement axé sur InfiniBand. Pour un besoin Ethernet uniquement ou double protocole, veuillez consulter le guide de commande VPI.
Quelles sont les exigences en matière de refroidissement ou d'alimentation ?
Conception de dissipateur thermique passif ; consommation électrique typique : non spécifiée publiquement. Veuillez confirmer les exigences électriques/thermiques pour l'intégration du serveur avant de commander.
Cet adaptateur est-il compatible avec les serveurs PCIe Gen4 ?
Oui, PCIe Gen5 est rétrocompatible avec les emplacements Gen4, mais fonctionnera à des vitesses Gen4 (bande passante effective maximale de 200 Gb/s par port limitée par l'hôte).
Précautions et notes de conformité
- Assurez-vous que la carte mère du serveur fournit un dégagement électrique et mécanique pour l'emplacement HHHL PCIe Gen5 x16.
- Le micrologiciel doit être adapté à la structure de commutation (plate-forme de commutation NDR IB)
- DAC haute vitesse ou câbles optiques actifs requis pour les liaisons 400G NDR
- Conforme RoHS et REACH ; Précautions ESD lors de l'installation
Présentation de l'entreprise
Hong Kong Starsurge Group Co., Limitéeest un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Fondée en 2008, la société propose à ses clients du monde entier des commutateurs réseau, des cartes réseau, des contrôleurs sans fil, des câbles et des équipements réseau complets. Soutenu par des équipes commerciales et techniques expérimentées, Starsurge soutient des secteurs tels que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. Avec une approche axée sur le client, Starsurge propose des solutions sur mesure, une assistance multilingue et une livraison mondiale pour créer une infrastructure réseau efficace et évolutive.
Aperçu des faits clés
Débit maximum
400 Gb/s (NDR)
PCIe Gen5
Jusqu'à 32 GT/s
Crypto en ligne
IPsec, TLS, MACsec
Déchargements
SHARP, NVMe-oF, dès que possible2
PTP Classe C
Précision de 12 ns
Prise en charge du système d'exploitation
Linux, Windows, VMware
Liste de contrôle de l'acheteur (préventes)
- Vérifiez le type d'emplacement PCIe du serveur : compatible HHHL et x16 Gen5/Gen4
- Confirmez la vitesse de la structure InfiniBand (ports de commutateur 400G requis pour un rapport de non-remise complet)
- Vérifiez la disponibilité du pilote du système d'exploitation (dans la boîte ou téléchargé depuis NVIDIA)
- Examinez les exigences en matière de refroidissement et d'alimentation avec les spécifications de votre châssis
- Demander un devis avec les conditions de garantie d'origine auprès de Starsurge
