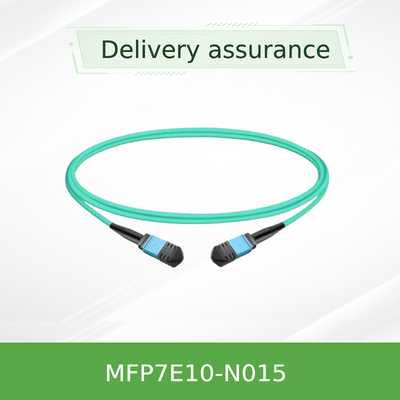

Câble multimode NVIDIA MFP7E10-N015 15m MPO12/APC InfiniBand 800G
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E10-N015 (980-9I57Y-000015) |
| Document: | MFP7E10-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Carton |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Technologie: | Infiniband |
| Taper: | Câble fibre passif | Longueur du câble: | 15 mètres |
| Modèle: | MFP7E10-N015 (980-9I57Y-000015) | Nom: | Mellanox AOC MFP7E10-N015 MPO-12/APC-vers MPO12/APC (8 fibres) câble monomode optique passif 15M |
| Mot-clé: | câble mellanox | ||
Description de produit
NVIDIA MFP7E10-N015
Câble fibre optique multimode MPO12/APC
Lien optique passif haute densité pour InfiniBand et Ethernet 400G/800G. Connecte directement les commutateurs OSFP à double port aux adaptateurs OSFP ou QSFP112 sur 15 mètres.
Présentation du produit
La série NVIDIA MFP7E10-Nxxx est un câble fibre optique multimode passif MPO-12/APC vers MPO-12/APC conçu pour les interconnexions à courte portée dans les centres de données haute performance. Le MFP7E10-N015 (variante de 15 mètres) utilise huit fibres actives dans une topologie crossover de Type B pour permettre un lien optique directement connecté sans adaptateurs d'inversion de polarité. Avec un contact physique angulaire (APC) poli à 8 degrés, les réflexions arrière sont minimisées, assurant l'intégrité du signal pour la modulation PAM4 jusqu'à 800 Gb/s.
Chaque câble est testé en usine selon Telcordia GR-1435 et supporte des températures de fonctionnement de 0 à 70 °C. La gaine LSZH aqua offre une résistance à la flamme tout en réduisant l'émission de fumées toxiques, adaptée aux commutateurs haute densité et aux clusters GPU. Pour les liaisons de 15 mètres, le câble utilise une fibre OM3 économique avec une marge de performance complète.
Faits clés
- Numéro de pièce : MFP7E10-N015 (15m), également N003/N005/N007/N010 jusqu'à N050
- Type de fibre : Multimode 50/125µm OM3 (standard pour 15m)
- Connecteur : MPO-12/APC femelle, boîtier vert, poli angulaire à 8°
- Perte d'insertion (max) : ≤0,356 dB (0,35 + 0,0004 × 15)
- Perte de retour : ≥35 dB
- Rayon de courbure minimum : 30 mm (dynamique / statique)
- Portée max pour OM3 : 30m (avec deux panneaux de brassage) ; OM4 recommandé au-delà de 30m
Pourquoi MPO-12/APC ?
Les connecteurs polis angulairement suppriment la réflexion arrière qui dégraderait autrement les performances du laser dans les émetteurs-récepteurs à haute vitesse. Contrairement aux versions ultra-polies (UPC), l'APC permet un fonctionnement fiable à 50G PAM4 par voie. Le boîtier vert NVIDIA identifie rapidement la compatibilité APC, évitant les erreurs de connexion avec les anciens câbles UPC à boîtier bleu.
Crossover de Type B : La voie 1 à une extrémité se connecte à la voie 12 à l'extrémité opposée — idéal pour le couplage Tx/Rx à 4 voies sans cordons crossover externes.
Technologie et intégrité du signal
Conçu pour les architectures 800G DR8 / 400G DR4, chaque câble contient 8 fibres multimodes disposées dans un brochage croisé. L'interface APC à 8 degrés réduit la perte de retour optique à >35 dB, ce qui est essentiel pour les émetteurs-récepteurs à haut débit binaire tels que le NVIDIA MMA4Z00-NS (OSFP à double port). La conception passive ne consomme aucune énergie et n'introduit aucune latence, ce qui la rend idéale pour les liaisons commutateur à commutateur ou commutateur à DPU dans les réseaux InfiniBand NDR.
Des tests rigoureux de la géométrie des faces d'extrémité et une vérification IL/RL garantissent que chaque câble répond aux exigences strictes des réseaux Ethernet 800G modernes et des extensions de réseau NVLink.
Déploiements typiques
- Liaison de commutateurs OSFP 800 Gb/s à double port (par exemple, Quantum-2) aux adaptateurs réseau ConnectX-7 sur des portées de rack de 15 mètres.
- Connexion des DPU NVIDIA BlueField-3 (QSFP112 ou OSFP) aux commutateurs en haut de rack dans des positions adjacentes ou de la même rangée.
- Interconnexions spine-leaf dans les serveurs de stockage nécessitant des liaisons OM3 courte distance jusqu'à 15m.
- Réseau dorsal multimode au sein d'une rangée de racks (≤30m pour OM3).
Compatibilité
Le MFP7E10-N015 fonctionne avec tout émetteur-récepteur ou système acceptant les connecteurs femelles MPO-12/APC et attendant un brochage de Type B. La compatibilité vérifiée comprend :
- NVIDIA MMA4Z00-NS (OSFP double port DR8, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP simple port 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Commutateurs InfiniBand NDR 400G/800G et adaptateurs ConnectX-7
- Commutateurs 400GbE standard avec interfaces optiques MPO-12 APC
Spécifications techniques
| Paramètre | Valeur (MFP7E10-N015) |
|---|---|
| Type de produit | Câble fibre optique multimode passif MPO-12/APC, crossover Type B |
| Longueur (nominale) | 15 mètres ; tolérance : +2% × L / -0 (L≥5m) |
| Fibres actives | 8 (4 Tx / 4 Rx direction) |
| Diamètre du câble | 3,0 ± 0,2 mm |
| Matériau de la gaine | Aqua LSZH / OFNR (faible émission de fumée, sans halogène, ignifugé) |
| Noyau de fibre | Multimode 50/125 µm (OM3 pour ≤30m ; OM4 pour >30m) — OM3 utilisé à 15m |
| Perte d'insertion (max) | ≤0,356 dB (0,35 + 0,0004 × 15) |
| Perte de retour (min) | ≥35 dB |
| Température de fonctionnement | 0°C à 70°C |
| Température de stockage | -40°C à 85°C |
| Humidité relative | 10% ~ 85% (sans condensation) |
| Réglementation | RoHS, CE, FCC Classe A, CB, cTUVus, RCM, VCCI |
| Classe de laser | Classe 1 (IEC 60825-1/2, 21 CFR 1040) |
Guide de sélection (Série MFP7E10-Nxxx)
| Numéro de pièce de commande | Longueur | Type de fibre (standard) |
|---|---|---|
| MFP7E10-N003 | 3 m | OM3 |
| MFP7E10-N005 | 5 m | OM3 |
| MFP7E10-N007 | 7 m | OM3 |
| MFP7E10-N010 | 10 m | OM3 |
| MFP7E10-N015 | 15 m | OM3 |
| MFP7E10-N020 | 20 m | OM3 |
| MFP7E10-N025 | 25 m | OM3 |
| MFP7E10-N030 | 30 m | OM3 (OM4 en option) |
| MFP7E10-N035 | 35 m | OM4 |
| MFP7E10-N040 | 40 m | OM4 |
| MFP7E10-N050 | 50 m | OM4 |
Remarque : Pour les longueurs supérieures à 30m, la fibre OM4 est nécessaire pour garantir une portée de 50m. Le MFP7E10-N015 est livré avec la fibre OM3 par défaut, qui prend en charge le 800G natif jusqu'à 30 mètres, y compris les panneaux de brassage.
Pourquoi choisir Starsurge pour les câbles optiques NVIDIA ?
- 100% compatible et testé : Chaque câble MFP7E10 est vérifié avec les émetteurs-récepteurs NVIDIA avant l'expédition.
- Stock et délai rapide : Longueurs populaires (3m, 5m, 10m, 15m, 20m, 30m, 50m) en stock dans les entrepôts régionaux.
- Support technique : Vérification de compatibilité avant-vente et dépannage après-vente.
- Prix de gros et étiquetage : Sérialisation personnalisée / étiquettes d'inventaire disponibles pour les grands projets.
- Expédition mondiale : Options DDP/FedEx/UPS pour les États-Unis, l'UE, l'APAC et le Moyen-Orient.
Service et support
Hong Kong Starsurge Group offre une garantie de 1 an contre les défauts de fabrication, plus une réponse d'ingénierie 24h/24. Nous fournissons des conseils de nettoyage et d'inspection pour maintenir une perte d'insertion optimale. Pour les déploiements de plus de 30m ou les câbles hybrides personnalisés (MPO vers duplex), veuillez contacter notre équipe de solutions.
Questions fréquemment posées
R : Pour les distances entre 30 et 50 mètres, nous recommandons les variantes OM4 (MFP7E10-N035 à N050). À 15 mètres, l'OM3 offre une performance 800G complète avec marge.
R : Oui. Le Type B (crossover) est la polarité standard requise par NVIDIA pour les connexions directes OSFP à double port 800G vers OSFP.
R : MFP7E10 est multimode (MMF), MFP7E20 est monomode (SMF). Pour les distances ≤50m, le multimode est économique ; au-delà de 50m, sélectionnez le câble monomode MFP7E20.
R : Oui. Nous suggérons d'utiliser un nettoyeur à sec MPO-12/APC (par exemple, marque CLICK-Clean ou IBC) avant chaque connexion.
R : Oui, le MFP7E10-N015 passe les tests de conformité de NVIDIA pour les liaisons 800G DR8 et 400G DR4 dans les 15m.
Précautions de manipulation
- Ne retirez pas les capuchons anti-poussière jusqu'au moment de l'installation. La contamination est la cause n°1 de dégradation de la liaison.
- Nettoyez toujours à la fois le connecteur du câble et la réceptacle optique de l'émetteur-récepteur à l'aide d'un nettoyeur spécifique MPO-APC.
- Ne pliez pas le câble avec un rayon inférieur à 30 mm, surtout près des connecteurs.
- Ne mélangez jamais MPO-APC (vert/incliné) avec MPO-UPC (bleu/plat) — des dommages physiques surviendront.
- Respectez les précautions ESD standard lors de la manipulation des émetteurs-récepteurs enfichables, bien que le câble lui-même soit passif.
À propos de Hong Kong Starsurge Group
Fondé en 2008, Hong Kong Starsurge Group Co., Limited fournit du matériel de réseau d'entreprise et de l'intégration de systèmes dans le monde entier. En tant que fournisseur expérimenté de câbles, commutateurs, cartes réseau et émetteurs-récepteurs compatibles NVIDIA/Mellanox, nous servons les centres de données, les institutions financières et les campus éducatifs aux États-Unis, en Europe et en Asie. Notre équipe technique fournit des conseils pré-vente multilingues et un support RMA après-vente, garantissant que vos déploiements InfiniBand et Ethernet fonctionnent sans aucune surprise de compatibilité.
networking-support@starsurge.com | starsurgegroup.com | Demande de devis sous 24h.
Faits clés en un coup d'œil
MPO-12/APC femelle, 8°, boîtier vert
12 positions, 8 fibres actives, 4 inutilisées
+2% / -0 (≥5m)
InfiniBand NDR, 800GbE, NVLink
Matrice de compatibilité (validée)
| Modèle d'émetteur-récepteur / commutateur | Facteur de forme | Débit de données | Résultat MFP7E10-N015 |
|---|---|---|---|
| NVIDIA MMA4Z00-NS | OSFP double port | 800G DR8 | Réussi (Type B) |
| NVIDIA MMA4Z00-NS400 | OSFP | 400G DR4 | Réussi |
| NVIDIA MMA1Z00-NS400 | QSFP112 | 400G | Réussi |
| Commutateur Quantum-2 (Q9700) | Ports OSFP | NDR 800G | Réussi (connexion directe) |
| ConnectX-7 (MCX755106AS) | QSFP112 | NDR 400G | Réussi via adaptateur |
Liste de contrôle de l'acheteur pour les câbles MFP7E10-Nxxx
- ☑ Type de connecteur d'émetteur-récepteur confirmé : MPO-12/APC (vert) ou UPC ? (APC requis)
- ☑ Distance de liaison mesurée : ≤30 mètres pour OM3 (y compris les panneaux de brassage) — MFP7E10-N015 est de 15m, bien dans la limite
- ☑ Exigence de polarité : La plupart des commutateurs NVIDIA nécessitent un crossover de Type B (ce câble le fournit)
- ☑ Routage : Rayon de courbure minimum 30mm — suffisamment d'espace dans les gestionnaires de câbles ?
- ☑ Quantités en gros : Demander des exigences personnalisées d'étiquetage et de tolérance de longueur.
