NVIDIA MFP7E10-N010 10m MPO12/APC câble multimode 800G InfiniBand
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | Mfp7e10-n010 |
| Document: | MFP7E10-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Technologie: | Infiniband |
| Taper: | Câble fibre passif | Longueur du câble: | 10 mètres |
| Modèle: | Mfp7e10-n010 | Nom: | Mellanox AOC MFP7E10-N010 Câble Fibre Passif MMF MPO12 APC vers MPO12 APC 10m |
| Mot-clé: | câble mellanox | ||
Description de produit

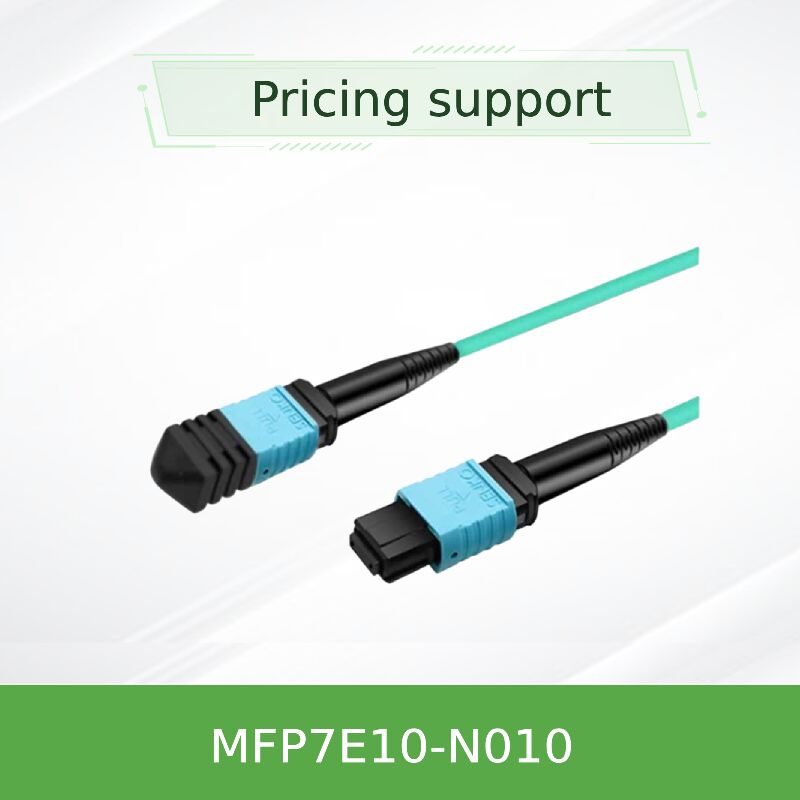

NVIDIA MFP7E10-N010
Câble fibre optique multimode MPO12/APC
Lien optique passif haute densité pour InfiniBand et Ethernet 400G/800G. Connecte directement les commutateurs OSFP à double port aux adaptateurs OSFP ou QSFP112.
Présentation du produit
La série NVIDIA MFP7E10-Nxxx est un câble fibre optique multimode passif MPO-12/APC vers MPO-12/APC conçu pour les interconnexions à courte portée dans les centres de données haute performance. Le 10 m (variante de 10 mètres) utilise huit fibres actives dans une topologie croisée de Type B pour permettre une liaison cuivre/optique directement attachée sans adaptateurs d'inversion de polarité. Avec un contact physique angulaire (APC) poli à 8 degrés, les réflexions arrière sont minimisées, garantissant l'intégrité du signal pour la modulation PAM4 jusqu'à 800 Gb/s.
Chaque câble est testé en usine selon Telcordia GR-1435 et supporte des températures de fonctionnement de 0 à 70°C. La gaine LSZH aqua offre une résistance à la flamme tout en réduisant l'émission de fumées toxiques, adaptée aux commutateurs haute densité et aux clusters GPU. Pour les liaisons de 10 mètres, le câble utilise la fibre OM3 économique.
Faits clés
- Numéro de pièce : MFP7E10-N010 (10m), également N003/N005/N007 jusqu'à N050
- Type de fibre : Multimode 50/125µm OM3 (standard pour 10m)
- Connecteur : MPO-12/APC femelle, boîtier vert, poli angulaire à 8°
- Perte d'insertion (max) : ≤0.354 dB (0.35 + 0.0004*10)
- Perte de retour : ≥35 dB
- Rayon de courbure minimum : 30 mm (dynamique / statique)
- Portée max pour OM3 : 30m (avec deux panneaux de brassage) ; OM4 recommandé au-delà de 30m
Pourquoi MPO-12/APC ?
Les connecteurs polis angulairement suppriment la réflexion arrière qui dégraderait autrement les performances du laser dans les émetteurs-récepteurs à haute vitesse. Contrairement aux versions ultra-polies (UPC), l'APC permet un fonctionnement fiable à 50G PAM4 par voie. Le boîtier vert NVIDIA identifie rapidement la compatibilité APC, évitant les erreurs de connexion avec les anciens câbles UPC à boîtier bleu.
Croisé de Type B : La voie 1 à une extrémité se connecte à la voie 12 à l'extrémité opposée — idéal pour le jumelage Tx/Rx à 4 voies sans cordons croisés externes.
Technologie et intégrité du signal
Conçu pour les architectures 800G DR8 / 400G DR4, chaque câble contient 8 fibres multimodes disposées dans un brochage croisé. L'interface APC à 8 degrés réduit la perte de retour optique à >35 dB, ce qui est essentiel pour les émetteurs-récepteurs à haut débit binaire tels que le NVIDIA MMA4Z00-NS (OSFP à double port). La conception passive ne consomme aucune énergie et n'introduit aucune latence, ce qui la rend idéale pour les liaisons commutateur à commutateur ou commutateur à DPU dans les réseaux InfiniBand NDR.
Des tests rigoureux de géométrie des faces d'extrémité et une vérification IL/RL garantissent que chaque câble répond aux exigences strictes des extensions de réseau Ethernet 800G et NVLink modernes.
Déploiements typiques
- Liaison de commutateurs OSFP 800 Gb/s à double port (par exemple, Quantum-2) aux adaptateurs réseau ConnectX-7 dans une portée de rack de 10 mètres.
- Connexion des DPU NVIDIA BlueField-3 (QSFP112 ou OSFP) aux commutateurs en haut de rack dans des positions de rack adjacentes.
- Interconnexions spine-leaf dans les serveurs de stockage nécessitant des liaisons OM3 à courte portée.
- Réseau dorsal multimode au sein d'un même rack ou entre des racks adjacents (≤30m pour OM3).
Compatibilité
Le MFP7E10-N010 fonctionne avec tout émetteur-récepteur ou système acceptant les connecteurs femelles MPO-12/APC et attendant un brochage de Type B. La compatibilité vérifiée inclut :
- NVIDIA MMA4Z00-NS (OSFP DR8 à double port, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP à port unique 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Commutateurs InfiniBand NDR 400G/800G et adaptateurs ConnectX-7
- Commutateurs 400GbE standard avec interfaces optiques MPO-12 APC
Spécifications techniques
| Paramètre | Valeur (MFP7E10-N010) |
|---|---|
| Type de produit | Câble fibre optique multimode passif MPO-12/APC, croisé Type B |
| Longueur (nominale) | 10 mètres ; tolérance : +0.1/-0 m (L <5m) ou +2%×L/-0 (L≥5m)Fibres actives |
| 8 (4 Tx / 4 Rx direction) | Diamètre du câble |
| 3.0 ± 0.2 mm | Matériau de la gaine |
| Aqua LSZH / OFNR (faible émission de fumée sans halogène, ignifugé) | Noyau de fibre |
| Multimode 50/125 µm (OM3 pour ≤30m ; OM4 pour >30m) — OM3 utilisé à 10m | Perte d'insertion (max) |
| ≤0.354 dB (0.35 + 0.0004 * 10) | Perte de retour (min) |
| 35 dB | Température de fonctionnement |
| 0°C à 70°C | Température de stockage |
| -40°C à 85°C | Humidité relative |
| 10% ~ 85% (sans condensation) | Réglementation |
| RoHS, CE, FCC Classe A, CB, cTUVus, RCM, VCCI | Classe de laser |
| Classe 1 (IEC 60825-1/2, 21 CFR 1040) | Guide de sélection (Série MFP7E10-Nxxx) |
Numéro de pièce de commande
| Longueur | Type de fibre (standard) | MFP7E10-N003 |
|---|---|---|
| 3 m | OM3 | MFP7E10-N030 |
| 5 m | OM3 | MFP7E10-N030 |
| 7 m | OM3 | MFP7E10-N030 |
| 10 m | OM3 | MFP7E10-N030 |
| 15 m | OM3 | MFP7E10-N030 |
| 20 m | OM3 | MFP7E10-N030 |
| 25 m | OM3 | MFP7E10-N030 |
| 30 m | OM3 (OM4 en option) | MFP7E10-N035 |
| 35 m | OM4 | Remarque : Pour les longueurs supérieures à 30 m, la fibre OM4 est nécessaire pour garantir une portée de 50 m. Le MFP7E10-N010 est livré avec la fibre OM3 par défaut, qui prend en charge le 800G natif jusqu'à 30 mètres, y compris les panneaux de brassage. |
| 40 m | OM4 | Remarque : Pour les longueurs supérieures à 30 m, la fibre OM4 est nécessaire pour garantir une portée de 50 m. Le MFP7E10-N010 est livré avec la fibre OM3 par défaut, qui prend en charge le 800G natif jusqu'à 30 mètres, y compris les panneaux de brassage. |
| 50 m | OM4 | Remarque : Pour les longueurs supérieures à 30 m, la fibre OM4 est nécessaire pour garantir une portée de 50 m. Le MFP7E10-N010 est livré avec la fibre OM3 par défaut, qui prend en charge le 800G natif jusqu'à 30 mètres, y compris les panneaux de brassage. |
Pourquoi choisir Starsurge pour les câbles optiques NVIDIA ?
100% compatible et testé :
- Chaque câble MFP7E10 est vérifié avec les émetteurs-récepteurs NVIDIA avant expédition.Stock et délai rapide :
- Longueurs populaires (3m, 5m, 10m, 20m, 30m, 50m) disponibles dans les entrepôts régionaux.Support technique :
- Vérification de compatibilité avant-vente et dépannage après-vente.Prix de gros et étiquetage :
- Sérialisation personnalisée / étiquettes d'actifs disponibles pour les grands projets.Expédition mondiale :
- Options DDP/FedEx/UPS pour les États-Unis, l'UE, l'APAC et le Moyen-Orient.Service et support
Hong Kong Starsurge Group offre une garantie d'un an contre les défauts de fabrication, ainsi qu'une réponse d'ingénierie en 24 heures. Nous fournissons des conseils de nettoyage et d'inspection pour maintenir une perte d'insertion optimale. Pour les déploiements de plus de 30 m ou les câbles hybrides personnalisés (MPO vers duplex), veuillez contacter notre équipe de solutions.
Questions fréquemment posées
Q1 : Le MFP7E10-N010 peut-il être utilisé pour des liaisons 800G de plus de 30 mètres ?
Q2 : La polarité du câble convient-elle aux commutateurs NVIDIA Quantum-2 ?
Q3 : Quelle est la différence entre MFP7E10 et MFP7E20 ?
Q4 : Fournissez-vous une recommandation de kit de nettoyage ?
Q5 : La longueur de 10m est-elle garantie pour 400G et 800G ?
Précautions de manipulation
Ne retirez pas les capuchons anti-poussière
- jusqu'au moment de l'installation. La contamination est la cause n°1 de dégradation de la liaison.Nettoyez toujours le connecteur du câble et la douille optique de l'émetteur-récepteur à l'aide d'un nettoyant spécifique MPO-APC.
- Ne pliez pas le câble avec un rayon inférieur à 30 mm, surtout près des connecteurs.
- Ne mélangez jamais MPO-APC (vert/incliné) avec MPO-UPC (bleu/plat) — des dommages physiques surviendront.
- Respectez les précautions ESD standard lors de la manipulation des émetteurs-récepteurs enfichables, bien que le câble lui-même soit passif.
