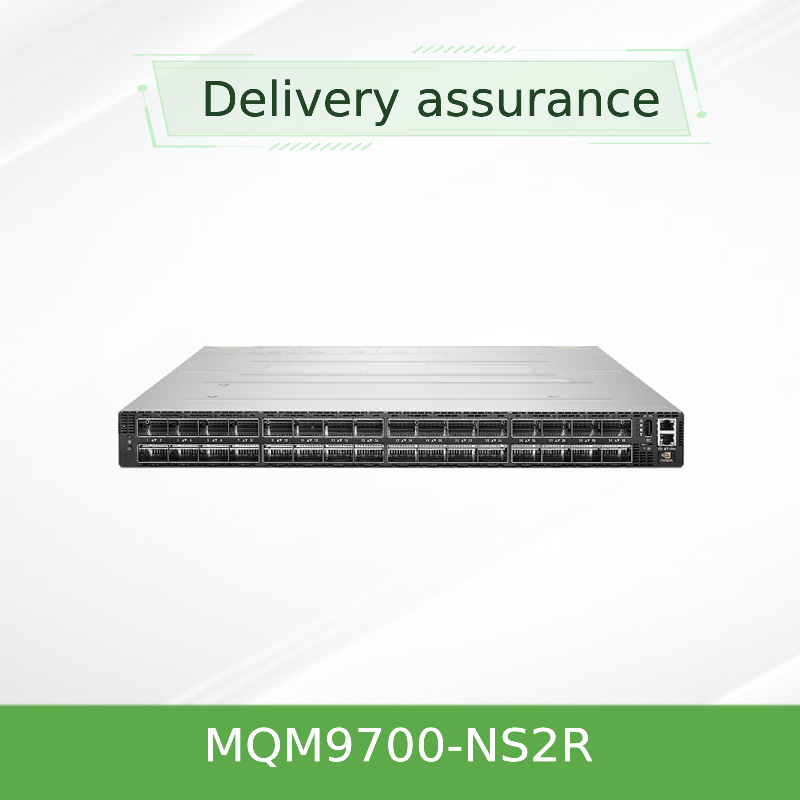

MQM9700-NS2R 400G NDR InfiniBand Smart Switch – 64 Ports Gestionnaire de sous-réseau intégré Flux d'air C2P
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Document: | MQM9700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MQM9700-NS2R (920-9B210-00RN-0M2) | taux de transmission: | 400G |
|---|---|---|---|
| Ports: | 64 | Technologie: | Infiniband |
| Vitesse maximale: | NDR | Forfait Transport: | emballage |
Description de produit
Conçu pour les environnements d'IA et de calcul à grande échelle, le MQM9700-NS2R offre 64 ports non bloquants de 400 Gbps InfiniBand dans un châssis compact de 1 U,équipé d'un gestionnaire de sous-réseaux intégré pour un maximum de 2, 000 nœuds, SHARPv3 dans le réseau informatique, et connecteur à l'alimentation (C2P) flux d'air inverse pour les centres de données nécessitant un refroidissement arrière-à-avant.
Le groupe Starsurge de Hong Kong présente le NVIDIA Quantum-2 MQM9700-NS2R, un commutateur InfiniBand à haute performance et entièrement géré à 400 Gbps avec flux d'air inverse (connecteur à alimentation).Dans le cadre de la série QM9700, ce commutateur fournit 32 ports OSFP prenant en charge les connexions 64×400Gb/s (ou jusqu'à 128 ports à 200Gb/s via la technologie de port-split).2 térabits par seconde de débit bidirectionnel et supérieur à 66.5 milliards de paquets par seconde de capacité, le MQM9700-NS2R comprend un gestionnaire de sous-réseau intégré qui permet une prise en charge simple pour un maximum de 2 000 nœuds,en le rendant idéal pour les établissements de recherche, la finance, la fabrication et les clusters d'IA d'entreprise exigeant une faible latence, un tissu sans perte et une gestion simplifiée.
- La densité des ports est sans précédent:64 ports de 400 Gb/s NDR InfiniBand en 1U, architecture non bloquant.
- Mode double densité 200 Gb/s:Prend en charge jusqu'à 128 ports de 200 Gb/s en utilisant la technologie NVIDIA port-split, réduisant le TCO pour les topologies feuille-colonne vertébrale.
- Gestion intégrée des sous-réseaux:Le gestionnaire de sous-réseau embarqué gère jusqu'à 2 000 nœuds hors de la boîte; accessible via des interfaces CLI, WebUI, SNMP ou JSON.
- L'informatique en réseau:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) offre une accélération de l'IA 32 fois plus élevée que la génération précédente.
- Services de tissus avancés:RDMA, routage adaptatif, contrôle de la congestion, cartographie VL améliorée et capacités de réseau d'auto-réparation.
- Flux d'air inverse (C2P):Direction du débit d'air du connecteur à l'alimentation idéale pour les mises en page de centres de données avec couloir froid sur le côté du port.
- Redondance et fiabilité:1 + 1 sources d'alimentation redondantes à chaud, unités de ventilation à chaud.
- Compatible avec le passé:Prend en charge les générations précédentes d'InfiniBand (HDR, EDR, FDR).
Construit sur l'ASIC NVIDIA Quantum-2, le MQM9700-NS2R tire parti de la technologie SerDes 400Gb/s de pointe.routage adaptatif pour éviter les points chauds du tissu, et NVIDIA SHARPv3 pour des réductions en réseau, accélérant considérablement les opérations collectives dans les frameworks MPI et AI.fournissant une gestion complète du châssis à travers plusieurs interfaces (CLI), WebUI, SNMP, JSON), réduisant la complexité opérationnelle et permettant un déploiement rapide.
Grâce à la prise en charge de multiples topologies, y compris Fat Tree, SlimFly, DragonFly + et Torus multidimensionnel, le MQM9700-NS2R permet aux architectes de construire à moindre coût.des réseaux hautement résilients pour le supercalculateur de nouvelle génération tout en maintenant une gestion simple.
- Clusters d'IA et d'apprentissage automatique:Interconnexions GPU haute vitesse pour la formation et l'inférence de grands modèles de langage avec gestion intégrée des sous-réseaux.
- "Télécommunications" à haute performance (HPC):Simulations de recherche, modélisation météorologique, génomique et laboratoires d'informatique quantique nécessitant des tissus auto-guérissables.
- Centres de données hyperscale:Des architectures à feuille de colonne vertébrale avec un trafic massif est-ouest et une compatibilité inverse du flux d'air.
- Entreprise Cloud & Finance:Systèmes de négociation à faible latence et analyses en temps réel où la simplicité de la gestion est importante.
- Gouvernement et éducation:Des laboratoires nationaux, des centres de supercalculation universitaires nécessitant des performances déterministes et une configuration facile.
Entièrement interopérable avec l'écosystème NVIDIA InfiniBand: adaptateurs ConnectX-6/7, câbles LinkX et commutateurs de la série Quantum-2. rétrocompatible avec les appareils HDR, EDR et FDR.Prend en charge les principales distributions Linux (RHEL)Le gestionnaire de sous-réseaux embarqué est compatible avec NVIDIA UFM pour une télémétrie améliorée et des tissus plus grands.
| Paramètre | Les caractéristiques de l'appareil doivent être conformes aux exigences du présent règlement. |
|---|---|
| Les ports | 32 connecteurs OSFP prenant en charge 64 ports de 400 Gbps InfiniBand (NDR) ou 128 ports de 200 Gbps |
| Débit global | 51.2 Tb/s bidirectionnel, sans blocage |
| Capacité d'expédition de paquets | Plus de 66,5 milliards de paquets par seconde (BPPS) |
| Type de gestion | Entièrement géré avec le gestionnaire de sous-réseau intégré (supporte jusqu'à 2 000 nœuds) |
| CPU et mémoire | x86 Coffee Lake i3, 8 Go DDR4 SO-DIMM (2666 MT/s), 16 Go M.2 SSD |
| Énergie | 1 + 1 redondant, échangeable à chaud, 200-240Vac, 80 Plus Or, certifié ENERGY STAR |
| Refroidissement / débit d'air | Flux d'air inverse: unités de ventilateur à connecteur à alimentation (C2P) échangeables à chaud |
| Les dimensions (HxWxD) | 1.7 pouces (43,6 mm) x 17,0 pouces (438 mm) x 26,0 pouces (660,4 mm) |
| Le poids | Environ 14,5 kg |
| Température de fonctionnement | 0°C à 40°C |
| L'humidité (de fonctionnement) | 10% à 85% non condensés |
| Hauteur | Jusqu'à 3050 m |
| Conformité réglementaire | Les États membres doivent fournir aux autorités compétentes les informations suivantes: |
| Garantie | Standard de 1 an (options étendues disponibles) |
| Numéro de pièce ordonnable (OPN) | Définition | Direction du débit d'air | La gestion |
|---|---|---|---|
| MQM9700-NS2F, qui ne peut pas être utilisé | 64 ports 400 Gb/s, gérés | P2C (alimentation par connecteur / avant) | Gestionnaire de sous-réseau embarqué |
| Le numéro de série est le MQM9700-NS2R. | 64 ports 400 Gb/s, gérés | C2P (connecteur-alimentation / rétro) | Gestionnaire de sous-réseau embarqué |
| MQM9790-NS2F: Les produits de base sont les suivants: | 64 ports à 400 Gb/s, non gérés | P2C (en avant) | Gestionnaire de sous-réseau externe requis |
| MQM9790-NS2R | 64 ports à 400 Gb/s, non gérés | C2P (en sens inverse) | Gestionnaire de sous-réseau externe requis |
Pour le flux d'air C2P (connecteur à alimentation), l'air froid entre du côté du connecteur OSFP et s'échappe du côté de l'alimentation.Le MQM9700-NS2R est le choix idéal pour les racks nécessitant un flux d'air inverse.
- Gestion intégrée:Le Gestionnaire de sous-réseaux embarqué réduit les dépendances externes, réduit le TCO pour les grappes jusqu'à 2 000 nœuds.
- Flexibilité du débit d'air inverse:Le refroidissement C2P correspond à des configurations spécifiques d'allée chaude / froide du centre de données, améliorant ainsi l'efficacité thermique.
- Radix le plus élevé en 1U:Les ports 64x 400G minimisent les niveaux de commutation, réduisent la latence et simplifient le câblage.
- Efficacité énergétiqueL'alimentation Gold+ et le contrôle intelligent du ventilateur réduisent l'OPEX.
- Évolutivité prête pour l'avenir:La prise en charge de SHARPv3 et du routage adaptatif assure la protection des investissements pour les frameworks d'IA de nouvelle génération.
- Facile à fournir:Les interfaces WebUI, CLI, SNMP et JSON permettent une automatisation et un déploiement rapide.
Hong Kong Starsurge Group fournit un soutien de bout en bout, y compris des conseils avant vente, des services d'intégration et une logistique mondiale.et options de garantie étenduePour les commandes en volume, nous fournissons des câbles personnalisés et une validation de la configuration.
• Vérifiez que l'orientation du débit d'air C2P correspond à celle de votre rack: l'allée froide doit être du côté du connecteur (OSFP).
• Utilisez uniquement des modules et des câbles optiques qualifiés NVIDIA pour maintenir l'intégrité et la conformité du signal.
• Altitude de fonctionnement jusqu'à 3050 m; température ne dépassant pas 40°C.
• Pour la configuration initiale, assurez-vous que les ports de gestion (RJ45/USB) sont accessibles.
• Certaines fonctionnalités avancées peuvent nécessiter une licence logicielle; consultez l'équipe de vente de Starsurge.
• Les spécifications non confirmées publiquement par NVIDIA sont indiquées comme fournies s'il vous plaît confirmer avant de commander.
Fondée en 2008, Starsurge est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.et clients d'entreprises dans le monde entierAvec une équipe technique et commerciale expérimentée, Starsurge fournit une infrastructure de réseautage sur mesure, y compris des solutions IoT, le développement de logiciels personnalisés et la logistique mondiale.Notre approche axée sur le client garantit une qualité fiableEn tant que partenaire de chaîne autorisé pour les principales marques, nous rapprochons la technologie de pointe du succès du déploiement réel.
• Les adaptateurs connectX-6 / connectX-7 InfiniBand de NVIDIA
• Les commutateurs de la série NVIDIA Quantum-2 QM9700/9790
• câbles OSFP LinkX (cuivre passif jusqu'à 3 m, optique actif jusqu'à 500 m)
• Logiciel: MLNX-OS (à bord), UFM pour une gestion améliorée
• Systèmes d'exploitation: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 avec Mellanox WinOF-2
• Compatibilité avec le gestionnaire de sous-réseaux: OpenSM, UFM, SM natif embarqué
✓ Vérifiez la direction de débit d'air requise: C2P (connecteur-alimentation) correspond à la position de l'allée froide de votre porte-bagages.
✓ Le gestionnaire de sous-réseau embarqué est prêt pour jusqu'à 2 000 nœuds; les plus grands tissus prévoient pour l'UFM externe.
✓ Planifier le câblage: 400G OSFP à OSFP ou fractionné à 2x200G.
✓ Confirmez l'entrée de puissance: 200-240Vac avec alimentation redondante.
✓ Pour les déploiements à grande échelle, demandez une révision de la conception de la topologie aux ingénieurs de Starsurge.
- Livre blanc: "Étalonnage des tissus d'IA avec des commutateurs gérés par NVIDIA Quantum-2" (disponible sur demande)
- Guide de déploiement: Fat Tree contre DragonFly+ avec la série QM9700
- Meilleures pratiques en matière de flux d'air: choix de P2C par rapport à C2P pour le refroidissement des centres de données
- Liste de compatibilité: câbles OSFP certifiés NVIDIA pour NDR
