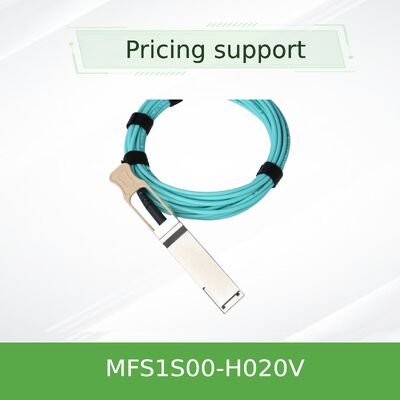

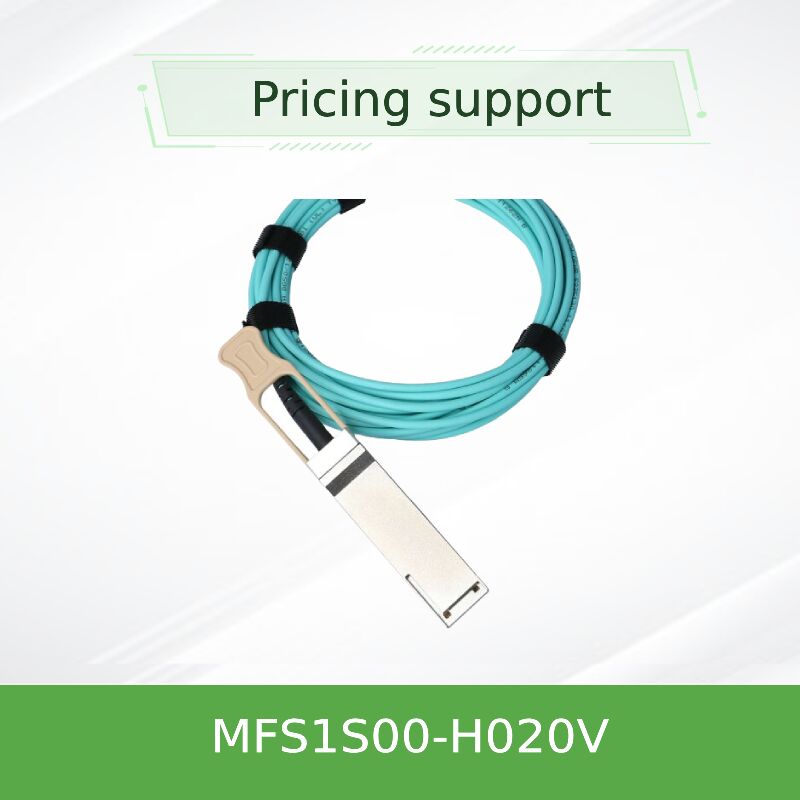

Câble optique actif NVIDIA Mellanox MFS1S00-H020V 200 Gb/s QSFP56 20 m AOC pour HDR InfiniBand

Câble optique actif de portée moyenne de 20 mètres utilisant la technologie VCSEL, offrant un débit de 200 Gb/s sur fibre multimode pour les interconnexions de centres de données InfiniBand HDR et 200 GbE avec diagnostics numériques intégrés et faible consommation d'énergie.

• Bande passante agrégée de 200 Gb/s sur 4 voies PAM4 de 50 Gb/s par extrémité
• Longueur de 20 mètres avec diamètre de 3,0 mm, gaine de fibre duplex conforme LSZH
• Prend en charge InfiniBand HDR (200 Gb/s) et Ethernet 200 Gigabit
• Surveillance numérique complète des diagnostics (DDM) : puissance optique, température, tension, courant de polarisation
• Format QSFP56 enfichable à chaud, conforme SFF-8665, 5,0 W de puissance typique par extrémité

• Débit de 200 Gb/s : Quatre canaux PAM4 de 50 Gb/s par direction, agrégat de 200 Gb/s en duplex intégral.
• Technologie VCSEL : Lasers à émission de surface à cavité verticale pour une transmission multimode fiable et économique sur 20 m.
• Capacité de re-temporisation : Re-temporisation sélectionnable sur toutes les voies jusqu'à 50 Gb/s pour un conditionnement de signal optimal.
• Surveillance numérique des diagnostics (DDM) : Surveillance en temps réel de la puissance optique, de la température, de la tension et du courant de polarisation pour une maintenance proactive.
• Égalisation programmable : Égalisation d'entrée Tx et pré-accentuation de sortie Rx pour l'optimisation de la liaison.

Le MFS1S00-H020V est conforme à SFF-8665 (électrique QSFP56) et SFF-8636 (interface de gestion). Il utilise modulation PAM4 4x 50 Gb/s sur fibre multimode (OM3/OM4). Prend en charge InfiniBand HDR (IBTA 1.5) et 200GBASE-SR4 Ethernet. CDR (récupération d'horloge et de données) intégré par voie avec sélection de débit pour 25,78125 GBd NRZ (EDR) ou 26,5625 GBd PAM4 (HDR). Conforme RoHS.

Le MFS1S00-H020V convertit les signaux électriques PAM4 de 50 Gb/s de l'hôte en signaux optiques à l'aide de quatre lasers VCSEL à une extrémité. Ces signaux voyagent sur fibre multimode et sont reconvertis en signaux électriques par des photodétecteurs à l'extrémité distante. La fonction de re-temporisation intégrée reconditionne le signal à l'aide de circuits CDR, réduisant la gigue et augmentant la portée. Les diagnostics numériques surveillent en permanence l'état de la liaison, fournissant un retour d'information en temps réel via l'interface I²C pour l'optimisation de la liaison et la prédiction des pannes.

• Tissus InfiniBand HDR : Connectez les commutateurs QM8700/QM8790 aux adaptateurs ConnectX-6/7 sur plusieurs racks.
• Réseaux 200 GbE : Reliez les commutateurs Spectrum SN3700/SN4600 pour Ethernet à haut débit jusqu'à 20 m.
• Du haut du rack au rack adjacent : Connexions de portée moyenne entre les racks voisins.
• Clusters de stockage : Déploiements RDMA sur Ethernet convergé (RoCE) et NVMe-oF nécessitant une portée plus longue.

Remarque : Température de fonctionnement 0 °C à 70 °C, stockage -40 °C à 85 °C. Rayon de courbure minimum 30 mm. Prend en charge une portée jusqu'à 100 m avec des longueurs plus importantes (H050V, H100V). Tolérance de longueur : ±0,5 m pour une longueur de 20 m.

• vs Cuivre passif : Portée plus longue (20 m) avec un poids inférieur, une meilleure circulation de l'air et une immunité complète aux interférences électromagnétiques.
• vs Cuivre actif (ACC) : La solution optique offre une isolation galvanique et une capacité de distance étendue.
• Re-temporisation intégrée : Améliore la qualité du signal et les performances de gigue par rapport aux AOC standard à une distance de 20 m.
• Support DDM complet : Surveillance en temps réel de la puissance optique et de la température pour une maintenance proactive et une prédiction des pannes.
• Flexibilité de portée moyenne : Idéal pour les connexions entre racks adjacents ou entre allées.

Nous offrons une consultation technique 24h/24 et 7j/7, des services RMA et un support de conception d'infrastructure de câblage. Chaque MFS1S00-H020V est couvert par une garantie d'un an et des tests en usine à 100 %. Longueurs personnalisées disponibles pour les commandes en volume. Notre inventaire garantit une expédition le jour même pour les articles en stock. Un support avant-vente pour la vérification de la compatibilité des émetteurs-récepteurs et le calcul du budget de liaison est disponible.

R : Oui, il est entièrement compatible avec les adaptateurs ConnectX-6 (HDR) et ConnectX-5 (EDR). La portée de 20 m est bien dans le budget optique pour HDR.

R : Oui, il prend en charge le 100 GbE en mode 2x50G PAM4 ou en mode 4x25G NRZ avec les paramètres de sélection de débit appropriés.

R : La consommation d'énergie est de 5,0 W par extrémité en typique, indépendamment de la longueur en raison de la re-temporisation intégrée et des pilotes VCSEL.

R : Non, il est plug-and-play. Le câble négocie automatiquement le protocole et la vitesse avec l'hôte.

R : Le rayon de courbure minimum est de 30 mm. Évitez les courbures brusques pour maintenir l'intégrité du signal.

• Sensibilité ESD : Utilisez des bracelets de mise à la terre lors de l'insertion dans les cages QSFP. Les connecteurs sont livrés avec des capuchons de protection ; retirez-les uniquement juste avant l'installation.
• Nettoyer avant utilisation : Nettoyez toujours les connecteurs optiques avec des nettoyeurs à un clic appropriés avant l'insertion ; la contamination provoque des erreurs de liaison.
• Rayon de courbure : Ne dépassez pas un rayon de courbure de 30 mm ; évitez la tension sur les connecteurs.
• Température de fonctionnement : Assurez une température ambiante comprise entre 0 °C et 70 °C.
• Stockage : Conserver dans un environnement propre et sec entre -40 °C et 85 °C.
