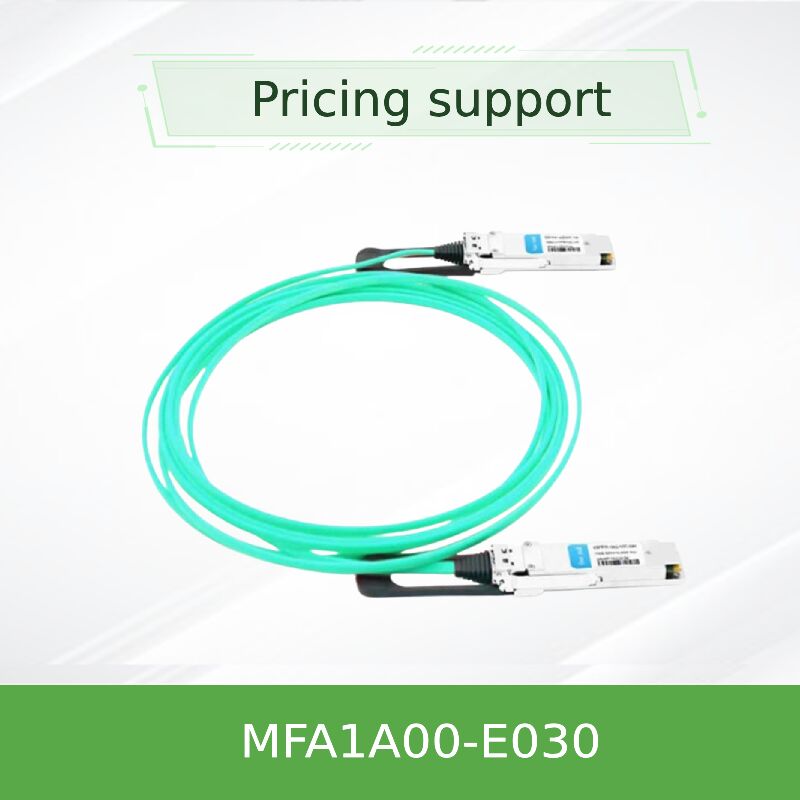

Cable optique actif 30m InfiniBand LSZH VCSEL

Câble optique actif Mellanox MFA1A00-E030 100 Gb/s QSFP28

Avantages clés :Le MFA1A00-E030 est un câble optique actif basé sur VCSEL, conçu pour les environnements InfiniBand EDR 100 Gb/s. Il garantit une latence ultra-faible prévisible, consomme seulement 2,2 W par extrémité (avec re-temporisation activée) et prend en charge des distances allant jusqu'à 30 mètres, une extension significative par rapport aux solutions passives en cuivre. Équipé de connecteurs QSFP28 enfichables à chaud, d'une fonctionnalité de re-temporisation intégrée et d'un conditionnement de signal programmable, ce câble AOC est le choix optimal pour les clusters de calcul haute performance et les topologies de centres de données denses.

• ✔ Débit de données
  100 Gb/s (4x 25G NRZ)
• ✔ Portée
  30 mètres (MMF OM3/OM4)
• ✔ Consommation électrique
  2,2 W typique (re-temporisation activée)
• ✔ Prise en charge des protocoles
  InfiniBand EDR / 100GbE

Caractéristiques principales

• Quatre émetteurs-récepteurs à fibre optique multimode indépendants par extrémité, chacun évalué pour un fonctionnement à 26 Gb/s, offrant une marge suffisante pour la signalisation EDR.
• Re-temporisation sélectionnable par voie pour l'émetteur et le récepteur à 25-26 Gbps ; s'adapte automatiquement aux débits de données inférieurs lorsque la re-temporisation est contournée.
• Amplitude de sortie du récepteur et pré-accentuation entièrement programmables, plus égalisation d'entrée de l'émetteur et fonction de silencieux programmables.
• Interface électrique QSFP28 conforme à la norme SFF-8665 avec gestion I²C selon la spécification SFF-8636.
• Taux d'erreur binaire inférieur à 1E-15, gaine sans halogène à faible émission de fumée (LSZH) et construction conforme RoHS.

Technologie et normes

Architecture avancée VCSEL + CDR :Chaque extrémité du MFA1A00-E030 intègre quatre réseaux VCSEL de 850 nm avec des photodétecteurs PIN correspondants. Les circuits intégrés de récupération d'horloge et de données (CDR) par voie peuvent être activés pour re-temporiser les signaux d'émission et de réception, éliminant ainsi le gigue accumulé et garantissant un diagramme de l'œil propre sur toute la liaison de 30 mètres. L'égaliseur d'entrée programmable compense les pertes à haute fréquence sur la carte hôte, tandis que le pré-accentuation de sortie façonne le signal pour répondre aux exigences strictes du masque InfiniBand EDR.

Diagnostics numériques complets :Via l'interface I²C (SFF-8636), les systèmes hôtes peuvent accéder à la surveillance en temps réel de la température, de la tension d'alimentation et des niveaux de puissance optique. De plus, les paramètres d'égalisation et le swing de sortie peuvent être ajustés dynamiquement, permettant un réglage fin pour les applications critiques ou l'optimisation de la liaison.

Principe de fonctionnement

Le MFA1A00-E030 convertit les signaux électriques NRZ 25G entrants du port QSFP28 hôte en signaux optiques à l'aide de quatre lasers VCSEL parallèles. Ces signaux optiques se propagent à travers des fibres optiques multimodes individuelles jusqu'à l'extrémité distante, où des photodiodes PIN effectuent la conversion optique-électrique. Les circuits CDR intégrés peuvent être activés sélectivement pour re-temporiser les flux de données, éliminant la dégradation du signal causée par les pertes de traces de PCB ou les réflexions de connecteur. Tous les composants actifs sont alimentés directement par l'alimentation standard 3,3 V du slot hôte, et la conversion optique complète se produit dans le boîtier du connecteur, offrant une expérience plug-and-play transparente.

Applications et déploiements typiques

• Clusters InfiniBand EDR dans les environnements HPC (supercalculateurs Top500, instituts de recherche, laboratoires de simulation).
• Interconnexions leaf-spine 100G Ethernet au sein des centres de données virtualisés et des réseaux de fournisseurs de cloud.
• Connectivité stockage-commutateur à haut débit pour NVMe-oF et systèmes de fichiers distribués.
• Liaisons optiques à courte et moyenne portée où les câbles DAC sont trop lourds, flexibles ou limités à des distances plus courtes.

Spécifications techniques

Tableau de sélection (partiel)

Pourquoi choisir le MFA1A00-E030 ?

• Portée étendue par rapport aux DAC :À 30 mètres, ce câble AOC couvre facilement les distances du haut du rack à la fin de la rangée où les câbles en cuivre passifs nécessiteraient des répéteurs actifs ou deviendraient trop encombrants à acheminer.
• Véritable capacité de re-temporisation :Contrairement aux solutions optiques passives ou linéaires, la série MFA1A00 dispose de circuits CDR dédiés sur les quatre voies, garantissant la conformité aux spécifications strictes d'intégrité du signal InfiniBand EDR.
• Efficacité énergétique leader de l'industrie :Consommant seulement 2,2 W typique (avec re-temporisation activée), il minimise la charge thermique dans les commutateurs haute densité et les cartes réseau, contribuant à améliorer le PUE du centre de données.
• Optimisation du signal programmable sur le terrain :Ajustez l'égalisation et le pré-accentuation via l'interface I²C, un outil précieux pour le dépannage des liaisons marginales ou l'intégration système personnalisée.

Service et support

• Inventaire :Plus de 10 millions USD de stock, y compris la série complète MFA1A00-Exxx de 1 m à 100 m de longueur.
• Garantie :Garantie matérielle limitée de 1 an couvrant la réparation ou le remplacement des pièces.
• Support technique :Assistance technique 24h/24 et 7j/7 pour les questions de déploiement, de compatibilité et de dépannage.
• Livraison :Expédition mondiale avec suivi en temps réel ; la majorité des commandes sont traitées dans les 24 heures.

Questions fréquemment posées

Précautions importantes

• Sensibilité ESD :Bien que l'ensemble du câble soit mécaniquement robuste, les connecteurs QSFP28 contiennent des composants sensibles aux décharges électrostatiques. Manipulez toujours à l'aide de bracelets antistatiques mis à la terre et de tapis antistatiques.
• Rayon de courbure minimum :Ne pliez pas la fibre plus serré que 30 mm pour éviter la dégradation optique ou les dommages permanents.
• Plage de température :Utilisez uniquement dans une plage de température de boîtier de 0 à 70 °C ; une exposition prolongée en dehors de cette plage peut affecter la fiabilité des VCSEL.
• Nettoyage des connecteurs :Inspectez et nettoyez les contacts optiques à l'intérieur de la cage QSFP28 avant chaque insertion à l'aide de nettoyants optiques approuvés.
• Produit laser de classe 1 :Conforme à la norme IEC 60825-1. Évitez l'exposition directe des yeux à l'ouverture.
