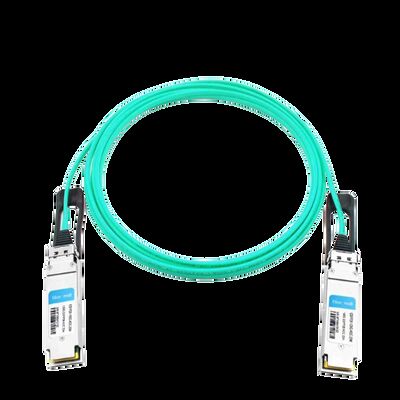

Câble optique actif Mellanox MFA1A00-E020 100 Gb/s QSFP28 EDR 20 m InfiniBand LSZH VCSEL
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFA1A00-E020 |
| Document: | MFA1A00-xxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Longueur: | 20m |
| Tension d'alimentation: | -0,3 ~ 3,6 V | Tension d'entrée de données: | -0,3 ~ 3,465v |
| Tension d'entrée de commande: | -0,3 ~ 4.0v | Seuil de dégâts: | 3,4 dBm |
| Mettre en évidence: | Câble optique actif Mellanox QSFP28,Câble InfiniBand EDR 100 Gb/s,Câble optique LSZH VCSEL 20 m |
||
Description de produit
Câble optique actif Mellanox MFA1A00-E020 100 Gb/s QSFP28
Avantages clés :Le MFA1A00-E020 est un câble optique actif basé sur VCSEL conçu pour les systèmes InfiniBand EDR 100 Gb/s. Il offre une faible latence prévisible, consomme seulement 2,2 W par extrémité (avec re-temporisation) et prend en charge des distances allant jusqu'à 100 m, dépassant largement les limitations des DAC passifs. Les connecteurs QSFP28 enfichables à chaud, la re-temporisation intégrée et le conditionnement de signal programmable en font le choix privilégié pour le calcul haute performance et les architectures de centres de données denses.
- ✔ Débit de données
100 Gb/s (4 × 25 G NRZ) - ✔ Portée
20 mètres (MMF OM3/OM4) - ✔ Consommation électrique
2,2 W typique (re-temporisation activée) - ✔ Protocole
InfiniBand EDR / 100GbE
Caractéristiques principales
- Quatre émetteurs-récepteurs à fibre optique multimode par extrémité, chacun capable de 26 Gb/s, assurant une marge pour la signalisation EDR.
- Re-temporisation sélectionnable par voie pour l'émetteur et le récepteur à 25-26 Gbps ; négociation automatique vers des débits inférieurs lorsque la re-temporisation est désactivée.
- Amplitude de sortie du récepteur et pré-accentuation programmables, plus égaliseur d'entrée et silencieux d'émetteur programmables.
- Interface électrique QSFP28 conforme à la norme SFF-8665 ; gestion I²C selon SFF-8636.
- BER meilleure que 1E-15, gaine LSZH (faible fumée, sans halogène), conforme RoHS.
Technologie et normes
Architecture VCSEL + DSP :Chaque extrémité du MFA1A00-E020 intègre quatre réseaux VCSEL de 850 nm et les détecteurs PIN correspondants. La capacité de re-temporisation intégrée (CDR) nettoie l'œil du signal pour l'émetteur et le récepteur, permettant au câble d'étendre la portée tout en maintenant des taux d'erreur binaires inférieurs à 10⁻¹⁵. L'égaliseur d'entrée programmable compense les pertes de traces PCB, et le pré-accentuation de sortie façonne le signal pour répondre aux exigences strictes du masque InfiniBand.
Gestion et diagnostics :Via l'interface I²C (SFF-8636), les hôtes peuvent lire les moniteurs de température, de tension et de puissance optique, ainsi qu'ajuster l'égalisation et le swing de sortie, permettant un réglage fin pour les liaisons critiques.
Principe de fonctionnement
Le MFA1A00-E020 convertit les signaux électriques 25G NRZ du port QSFP28 de l'hôte en signaux optiques à l'aide de quatre lasers VCSEL. Ces signaux optiques traversent des fibres multimodes parallèles jusqu'à l'extrémité distante, où des photodiodes PIN les reconvertissent en données électriques. Les circuits internes de récupération d'horloge et de données (CDR) peuvent être activés pour re-temporiser les signaux, éliminant le jitter accumulé sur l'interface électrique. Comme le câble est « actif », aucune alimentation externe n'est nécessaire au-delà des 3,3 V fournis par le slot hôte, et toute la conversion optique se produit à l'intérieur du boîtier du connecteur.
Applications et déploiements typiques
- Clusters InfiniBand EDR dans les environnements HPC (supercalculateurs Top500, laboratoires de recherche).
- Interconnexions leaf-spine 100G Ethernet dans les centres de données virtualisés.
- Connectivité stockage-vers-commutateur pour NVMe-over-Fabrics à haut débit.
- Liaisons optiques à courte portée où les câbles DAC sont trop lourds ou limités en portée (20 m à 100 m).
Spécifications techniques
| Paramètre | Valeur / Plage |
|---|---|
| Facteur de forme | QSFP28 (conforme SFF-8665) |
| Débit de données | 103,125 Gb/s (4 × 25,78125 G NRZ) |
| Type de fibre | Multimode (MMF) 50/125 µm OM3/OM4 |
| Longueur maximale | 100 m (avec OM4), 20 m en tant que MFA1A00-E020 |
| Tension d'alimentation | 3,135 V – 3,465 V |
| Dissipation de puissance | ≤ 2,5 W (max, re-temporisation activée), 1,8 W (typ, re-temporisation désactivée) |
| Température de fonctionnement | 0 °C à 70 °C |
| BER | <1E-15 |
| Gestion | I²C (SFF-8636), diagnostics numériques |
Tableau de sélection (partiel)
| Numéro de pièce | Longueur | Connecteur | Gaine | Application |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Pourquoi choisir le MFA1A00-E020 ?
- Portée étendue par rapport aux DAC :À 20 m, il couvre facilement les distances du haut du rack à la fin de la rangée où les câbles en cuivre passifs nécessiteraient des répéteurs de signal ou deviendraient trop volumineux.
- Re-temporisation intégrée :Contrairement aux AOC passifs ou linéaires, la série MFA1A00 comprend de véritables circuits CDR sur les quatre voies, éliminant le jitter et garantissant la conformité aux masques InfiniBand EDR stricts.
- Consommation la plus faible de sa catégorie :2,2 W typique (avec re-temporisation) réduit la charge thermique dans les commutateurs et les cartes réseau haute densité, contribuant au PUE global du centre de données.
- Conditionnement de signal programmable :Ajustez finement l'égalisation et le pré-accentuation via I²C, inestimable pour le dépannage des liaisons marginales ou l'intégration système personnalisée.
Service et support
- Inventaire :Plus de 10 millions USD de stock, y compris la série complète MFA1A00-Exxx de 1 m à 100 m.
- Garantie :Garantie matérielle limitée de 1 an (réparation/remplacement des pièces).
- Support technique :Assistance technique 24h/24 et 7j/7 pour les questions de déploiement et de compatibilité.
- Livraison :Expédition mondiale avec suivi en temps réel ; la plupart des commandes sont traitées dans les 24 heures.
Questions fréquemment posées
Q : Le MFA1A00-E020 fonctionne-t-il avec les commutateurs Ethernet 100G standard ?
R : Oui, il est entièrement conforme à la norme 100GBASE-SR4 et peut être utilisé dans n'importe quel port QSFP28 prenant en charge la norme Ethernet 100G (4 × 25 G NRZ).
Q : Quelle est la différence entre ce « câble optique actif » et un module optique enfichable avec fibre séparée ?
R : Le MFA1A00-E020 a les optiques attachées en permanence à la fibre, fournissant une solution scellée, terminée en usine, généralement moins coûteuse et plus facile à déployer que des émetteurs-récepteurs et des cordons de raccordement séparés.
Q : Puis-je désactiver la re-temporisation si je souhaite une latence plus faible ?
R : Oui, la re-temporisation peut être désactivée par voie via I²C. Sans re-temporisation, la consommation électrique tombe à environ 1,5 W et la latence est réduite d'environ 10 ns par direction.
Q : Le câble est-il directionnel ?
R : Non, il est bidirectionnel et peut être branché dans les deux sens ; l'électronique négocie automatiquement et les optiques fonctionnent de manière identique des deux côtés.
Q : Quel type de fibre est utilisé dans le modèle de 20 m ?
R : Le MFA1A00-E020 utilise une fibre multimode OM3 (50/125 µm) pour des longueurs allant jusqu'à 100 m, garantissant la compatibilité avec l'infrastructure MMF existante.
Précautions importantes
- Sensibilité ESD :Bien que l'assemblage du câble soit robuste, les connecteurs QSFP28 contiennent des composants sensibles aux décharges électrostatiques. Manipuler à l'aide de bracelets antistatiques mis à la terre et placer sur des tapis antistatiques.
- Rayon de courbure :Ne pas plier la fibre plus serré que 30 mm pour éviter tout dommage optique.
- Plage de température :Fonctionner uniquement dans une plage de température de boîtier de 0 à 70 °C ; une exposition prolongée à des températures extrêmes peut réduire la durée de vie des VCSEL.
- Nettoyage des connecteurs :Inspecter et nettoyer les connecteurs de type MPO (à l'intérieur de la cage QSFP28) avant chaque insertion ; utiliser des nettoyants optiques approuvés.
- Produit laser de classe 1 :Conforme à la norme IEC 60825-1. Éviter l'exposition directe des yeux à l'ouverture.
