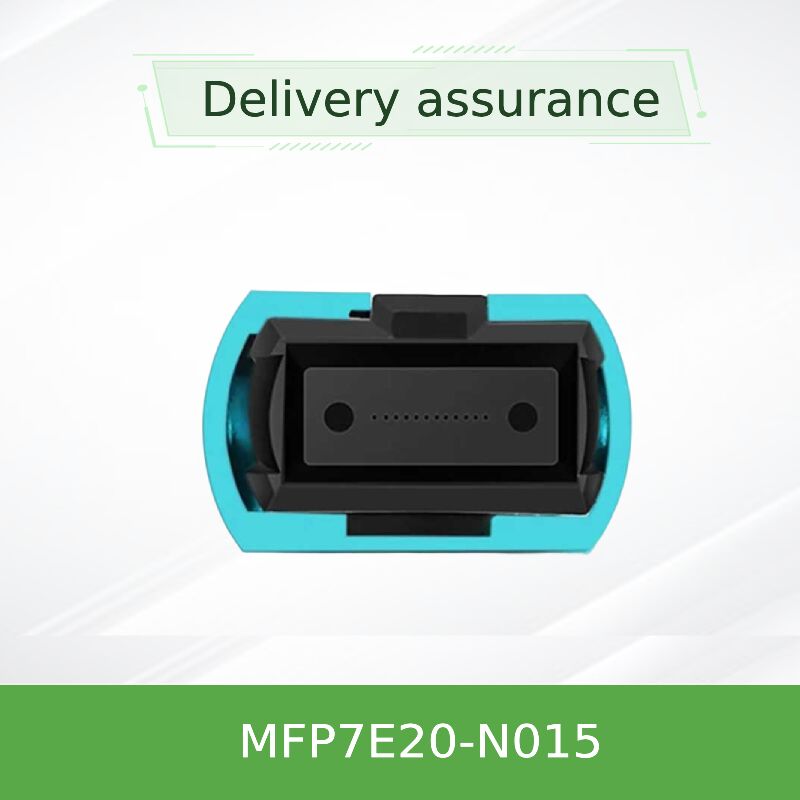

NVIDIA mellanox MFP7E20-N015 1:2 MPO/APC Multimode Fiber Splitter Cable 50m OM4 LSZH pour une interconnexion 400G OSFP/QSFP112

Câble répartiteur fibre multimode NVIDIA MFP7E20-N015 1:2

Avantages clés : Utilise 8 fibres multimodes actives (50/125µm) dans une configuration de dérivation 1×MPO-12/APC vers 2×MPO-12/APC. Une extrémité se connecte à un émetteur-récepteur OSFP double port 800G ; les deux extrémités divisées se connectent à des cartes d'interface réseau OSFP 400G ou QSFP112, fournissant 200 Gb/s par branche. Le câblage croisé de type B, la perte d'insertion ultra-faible et une portée allant jusqu'à 50 mètres en font un choix idéal pour les interconnexions fibre à haute densité dans les centres de données modernes.

• ✔ Conception de dérivation
  1×MPO/APC → 2×MPO/APC (8 fibres / 4 voies)
• ✔ Distance maximale
  50 m (OM4) / 30 m (OM3)
• ✔ Prise en charge des protocoles
  InfiniBand NDR / Ethernet / NVLink
• ✔ Gaine LSZH
  OFNR/LSZH, ignifuge, sûr

Caractéristiques principales

• Les faces d'extrémité polies à angle de 8° MPO-12/APC minimisent la réflexion arrière (perte de retour ≥35 dB), garantissant une excellente intégrité du signal.
• Le mécanisme de verrouillage push-pull permet un déverrouillage rapide dans les racks haute densité ; gaine de câble ronde flexible avec un rayon de courbure minimum de 30 mm.
• Conforme aux normes Telcordia GR-1435 et IEC 61754-7, construit avec une fibre multimode 50/125 µm (OM3/OM4).
• Câblage croisé de type B : la fibre d'émission sur la broche 1 s'aligne avec la fibre de réception sur la broche 12 à l'extrémité distante — aucune configuration supplémentaire nécessaire.
• Testé en usine par NVIDIA pour des performances garanties dès la sortie de la boîte, compatible avec les cartes réseau ConnectX‑7 et les DPU BlueField‑3.

Technologie et normes

Moteur optique MPO/APC à faible perte : Les trous d'alignement de précision et les goupilles de guidage, combinés à une finition à contact physique (APC) angulée à 8°, maintiennent la perte d'insertion aussi basse que ≤0,35 dB + 0,0004 × L (L en mètres). La géométrie angulée dévie efficacement les réflexions arrière loin de la source laser, préservant la qualité du signal même sur des liaisons de 50 m.

Topologie croisée (Type B) : Les fibres sont disposées de manière à ce que la voie 1 (émission) du premier connecteur corresponde à la voie 12 (réception) du connecteur opposé. Ce schéma de croisement est obligatoire pour l'appariement standard des émetteurs-récepteurs et assure un alignement correct Tx-Rx sans câbles croisés manuels.

Principe de fonctionnement

Le câble agit comme un répartiteur/combineur optique passif. Côté OSFP double port 800G, le connecteur MPO unique abrite quatre fibres d'émission et quatre fibres de réception (total 8 fibres). En interne, ces 8 fibres sont divisées en deux groupes de quatre (2 Tx + 2 Rx par branche) et acheminées vers les deux connecteurs MPO aux extrémités divisées. Chaque branche fournit une paire d'émission à 2 fibres et une paire de réception à 2 fibres, permettant une signalisation PAM4 duplex intégral de 200 G. Comme les fibres sont croisées de type B, le signal optique de la voie 1 de l'émetteur-récepteur A atterrit automatiquement sur la voie 12 de l'émetteur-récepteur B, complétant la liaison sans aucun traitement électrique.

Applications et déploiements typiques

• Interconnexion d'un émetteur-récepteur OSFP DR8 double port 800G (par exemple, NVIDIA MMA4Z00-NS) dans un commutateur spine à deux cartes réseau OSFP 400G ou QSFP112 distinctes dans des serveurs de calcul ou de stockage.
• Activation de liaisons optiques 200G en utilisant seulement deux fibres par direction — idéal pour la mise à niveau de l'infrastructure 100G existante.
• Topologies leaf-spine à haute vitesse dans les centres de données IA et cloud, où la connectivité multimode à courte portée (50 m) est suffisante.
• Clusters NVLink ou InfiniBand nécessitant une dérivation fibre fiable et à faible latence à partir de modules double port.

Spécifications techniques

Tableau de commande et de sélection

*Tous les câbles sont passifs, de type B croisé, et comportent des coques de connecteur vertes NVIDIA (MPO-12/APC).

Pourquoi choisir le MFP7E20-N015 ?

• Optimisé pour l'OSFP double port 800G : Contrairement aux câbles MPO droits, ce câble répartiteur libère tout le potentiel des émetteurs-récepteurs double débit 800G en alimentant deux cartes réseau 400G indépendantes (ou une carte 400G et une carte 200G).
• Qualité de signal supérieure : Le polissage APC à 8° garantit une perte de retour >35 dB, nettement meilleure que les connecteurs UPC (ultra-plats) typiques utilisés dans les liaisons 100G/200G plus anciennes.
• Prêt pour l'avenir pour 200G par voie : Avec deux fibres par direction, il prend en charge nativement la signalisation PAM4 200G — prêt pour les déploiements 1.6T de nouvelle génération.
• Durabilité et sécurité : La gaine LSZH réduit les émissions toxiques en cas d'incendie ; la qualification Telcordia GR‑1435 assure une fiabilité mécanique à long terme.

Service et support

• Disponibilité : Plus de 10 millions USD de stock prêts à être expédiés, y compris la série complète MFP7E20-Nxxx (3m à 50m).
• Garantie : Tous les câbles sont couverts par la garantie limitée du fabricant contre les défauts de matériaux et de fabrication.
• Support technique : Consultation pré- et post-vente 24h/24 et 7j/7 — contactez nos spécialistes réseau pour des conseils sur le câblage ou la validation de compatibilité.
• Logistique : Livraison rapide dans le monde entier avec suivi précis ; commandes traitées dans les 24 heures.

Questions fréquemment posées

Précautions importantes

• Compatibilité : Utilisez uniquement avec des émetteurs-récepteurs dotés de réceptacles MPO-12/APC (coque verte). Ne forcez pas dans les ports MPO-12/UPC (bleus) — le décalage d'angle endommagera les deux connecteurs.
• Environnement : Température de fonctionnement 0-70°C ; humidité 10-85% sans condensation. Éviter l'exposition aux liquides.
• Attention ESD : Bien que le câble lui-même ne soit pas sensible aux décharges électrostatiques, les émetteurs-récepteurs auxquels il se connecte le sont. Suivez les pratiques de mise à la terre ESD pendant l'installation.
• Rayon de courbure : Ne jamais courber le câble plus serré que 30 mm pour éviter les micro-fissures et l'augmentation de l'atténuation.
• FCC Classe A : Ce produit est destiné à un usage commercial/industriel. Dans un environnement résidentiel, il peut provoquer des interférences radio.
