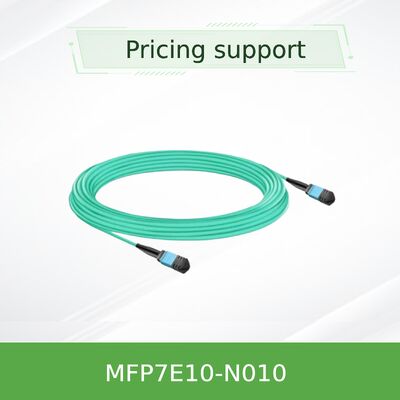

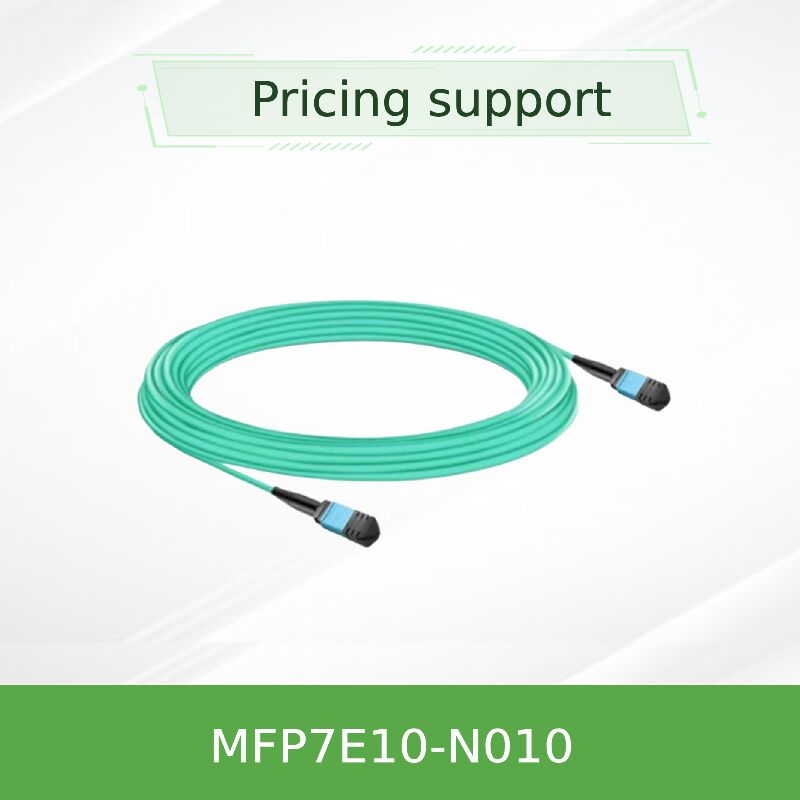

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC Multimode câble à fibre optique

Câble fibre optique multimode NVIDIA MFP7E10-N010 10m MPO-12/APC

Câble fibre multimode MPO-12/APC vers MPO-12/APC fiable de 10 mètres avec 8 fibres actives, conçu pour les émetteurs-récepteurs optiques OSFP twin-port 800G et QSFP112 400G dans les infrastructures de centres de données InfiniBand NDR et 400GbE.

• MPO-12/APC femelle vers MPO-12/APC femelle, configuration croisée à 8 fibres de type B
• Longueur de 10 mètres avec diamètre de 3,0 mm, gaine aqua LSZH (multimode OM4)
• Prend en charge les émetteurs-récepteurs OSFP twin-port 800 Gb/s et OSFP/QSFP112 400 Gb/s
• Poli à contact physique angulaire (APC) 8° pour une réflexion arrière minimale
• Perte d'insertion ≤0,35 + 0,0004*L dB, Perte de retour ≥35 dB

Caractéristiques

• Croisement de type B à 8 fibres : La fibre 1 est connectée à la fibre 12 à l'extrémité opposée, assurant un alignement correct Tx-Rx selon le brochage de l'émetteur-récepteur.
• Poli APC : La face d'extrémité angulée à 8 degrés réduit les réflexions arrière, ce qui est essentiel pour l'intégrité du signal à 100G PAM4 par voie.
• Fibre multimode OM4 : Fibres 50/125 µm optimisées pour une portée de 10 m avec une faible perte d'insertion ; gaine aqua pour une identification facile.
• Gaine LSZH : Matériau à faible émission de fumée et sans halogène pour une sécurité accrue dans les environnements de centres de données.
• Tests rigoureux : Perte d'insertion et perte de retour testées à 100 % pour des performances fiables dès la sortie de la boîte.

Technologie et normes

Le MFP7E10-N010 est conforme à IEC 61754-7 (famille de connecteurs MPO), GR-1435 et ANSI/TIA/EIA 604-5. Il utilise 8 fibres multimodes actives (50/125 µm OM4) avec poli APC 8°. Le câblage croisé de type B assure un alignement correct Tx-Rx. Convient aux protocoles InfiniBand NDR, 400GbE et NVLink lorsqu'il est utilisé avec des modules optiques compatibles (MMA4Z00-NS, MMA1Z00-NS).

Principe de fonctionnement : croisement optique avec APC

Dans un émetteur-récepteur OSFP 800G twin-port, deux interfaces optiques à 4 voies transmettent et reçoivent sur des fibres séparées. Le MFP7E10-N010 utilise un schéma de croisement de type B : la fibre 1 à l'extrémité A est connectée à la fibre 12 à l'extrémité B, la fibre 2 à la fibre 11, etc. Cela garantit que le laser de transmission de la voie 1 s'aligne avec le photodétecteur de la voie 12 à l'extrémité distante. Le poli angulaire à 8° (APC) dirige toute lumière réfléchie loin de la cavité laser, empêchant la distorsion du signal et maintenant des taux d'erreur binaires faibles à 100G PAM4 par voie.

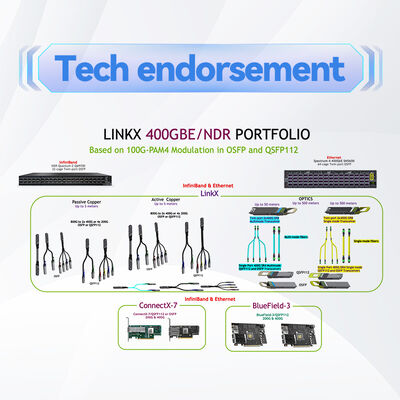

Applications et déploiement

• Commutateur Quantum-2 à commutateur : Connectez des commutateurs OSFP 800G twin-port jusqu'à 10 m de distance.
• Commutateur vers ConnectX-7/BlueField-3 : Reliez les commutateurs ToR aux adaptateurs 400G (OSFP ou QSFP112).
• Tissus NVLink : Interconnexion optique pour les clusters GPU utilisant NVLink sur fibre.
• Centres de données hyperscale : Liaisons optiques courte portée rack à rack avec panneaux de brassage.

Spécifications techniques et options de commande

Remarque : Température de fonctionnement 0°C à 70°C, stockage -40°C à 85°C. Rayon de courbure minimum 30 mm. Croisement de type B selon IEC 61754-7.

Avantages et différenciateurs

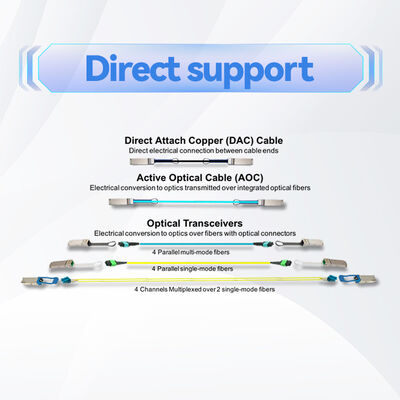

• vs. Câbles en cuivre : Portée plus longue (10 m) avec un poids inférieur, une meilleure circulation de l'air et une immunité aux interférences électromagnétiques.
• Poli APC : Perte de retour supérieure (≥35 dB) par rapport à l'UPC, essentielle pour les liaisons 100G-PAM4.
• Croisement de type B : Compatibilité plug-and-play avec les émetteurs-récepteurs NVIDIA, sans croisement manuel.
• Performances OM4 : Optimisé pour une portée de 10 m avec une perte d'insertion minimale, prenant en charge les futures mises à niveau 800G.

Service et assistance

Nous offrons une consultation technique 24h/24 et 7j/7, des services de RMA et une assistance à la conception d'infrastructures de câblage. Chaque MFP7E10-N010 est couvert par une garantie d'un an et des tests en usine à 100 %. Longueurs personnalisées disponibles pour les commandes en volume. Notre inventaire garantit une expédition le jour même pour les articles en stock. Une assistance avant-vente pour la vérification de la compatibilité des émetteurs-récepteurs est disponible.

Questions fréquemment posées (FAQ)

Q : Avec quels émetteurs-récepteurs ce câble est-il compatible ?

R : Il est conçu pour les modules optiques NVIDIA MMA4Z00-NS (OSFP DR8 twin-port), MMA4Z00-NS400 (OSFP) et MMA1Z00-NS400 (QSFP112) utilisés dans les ConnectX-7 et BlueField-3.

Q : Puis-je utiliser ce câble avec des connecteurs MPO/UPC ?

R : Non. Les connecteurs APC (angulés) et UPC (poli ultra) ont des faces d'extrémité différentes et ne s'accoupleront pas correctement ; utilisez toujours APC avec APC.

Q : Quelle est la différence entre les câbles de type B et les câbles droits ?

R : Le croisement de type B (fibre 1 vers 12) correspond au brochage des émetteurs-récepteurs optiques où la voie de transmission 1 s'aligne avec la voie de réception 12 à l'extrémité distante. Les câbles droits (type A) sont destinés à d'autres applications telles que l'optique parallèle avec la même disposition des broches.

Q : Ce câble est-il compatible avec le réseau Ethernet 400G ?

R : Oui, il prend en charge les 400GBASE-SR8 et 800GBASE-SR8 lorsqu'il est utilisé avec les modules optiques 400G/800G appropriés.

Q : Quel est le rayon de courbure minimum lors de l'installation ?

R : Le rayon de courbure minimum est de 30 mm partout sur le câble. Évitez les courbures serrées près des connecteurs.

Précautions et directives de manipulation

• Nettoyer avant utilisation : Nettoyez toujours les connecteurs MPO avec des nettoyeurs one-click appropriés avant l'insertion ; la contamination provoque des erreurs de liaison.
• Bouchons anti-poussière : Gardez les capuchons de protection jusqu'au moment de l'installation ; conservez les capuchons pour une utilisation future.
• Sensibilisation à l'ESD : Bien que le câble soit passif, il se branche sur des émetteurs-récepteurs sensibles à l'ESD ; utilisez des bracelets antistatiques mis à la terre.
• Rayon de courbure : Ne dépassez pas le rayon de courbure de 30 mm ; évitez la tension sur les connecteurs.
• Compatibilité : Vérifiez le type d'émetteur-récepteur (APC vs UPC) avant de commander ; ce câble est uniquement APC.
