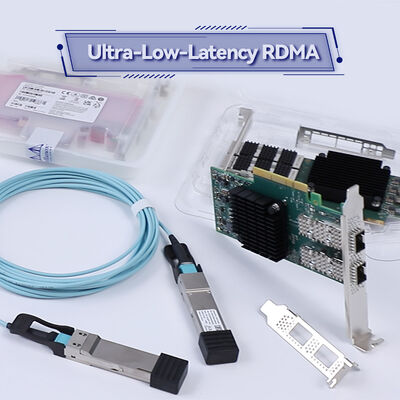

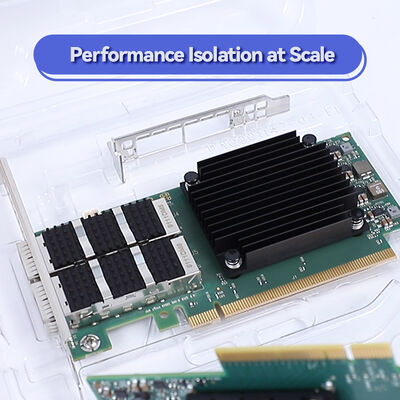

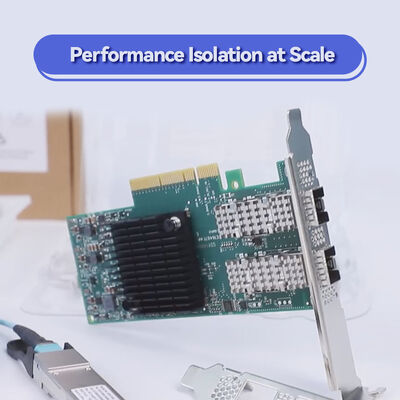

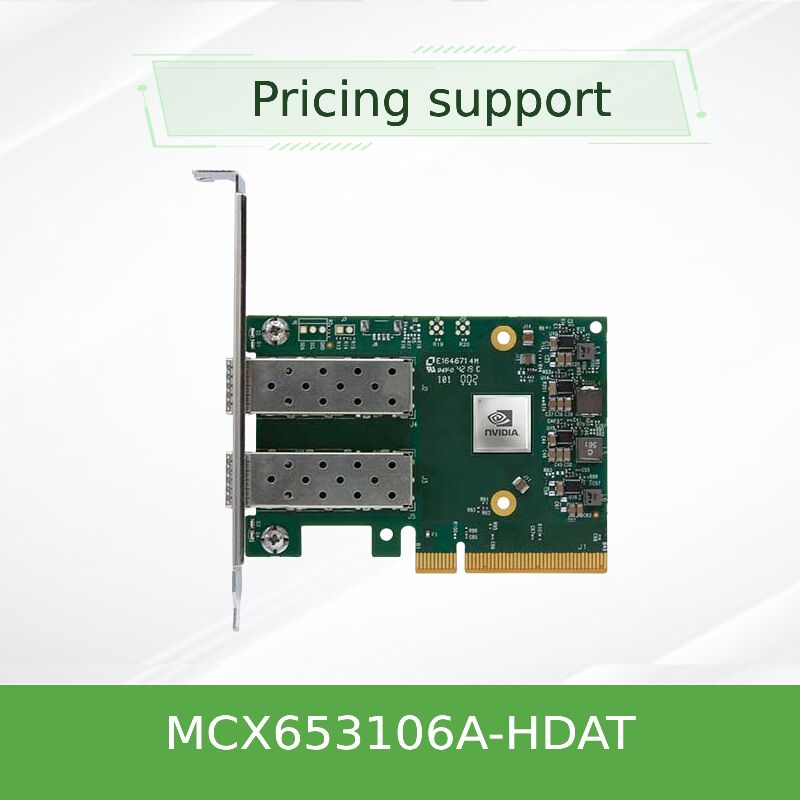

NVIDIA mellanox ConnectX-6 MCX653106A-HDAT à double port 200Gb/s Adaptateur intelligent InfiniBand

NVIDIA ConnectX-6 MCX653106A-HDAT Adaptateur intelligent à double port InfiniBand

Une carte d'adaptateur intelligent InfiniBand et Ethernet de 200 Gb/s avec deux ports QSFP56 offre une accélération de calcul en réseau, un cryptage au niveau du bloc et un PCIe 4.Interface hôte 0 x16 pour HPC, l'IA et les centres de données cloud.

• connectivité InfiniBand (HDR) ou 200/100/50/40/25/10GbE à double port de 200 Gb/s
• PCIe Génération 4.0 x16 (également compatible avec Génération 3.0)
• Décharges matérielles: cible/initiateur NVMe-oF, chiffrement XTS-AES 256/512 bits, correspondance des balises MPI
• NVIDIA en réseau et GPUDirect RDMA
• Facteur de forme en stand-up PCIe à profil bas, conforme à la norme RoHS

Caractéristiques

• Débit de 200 Gb/s:Les ports doubles fonctionnant à des vitesses allant jusqu'à 200 Gb/s InfiniBand (HDR) ou Ethernet avec une bande passante bidirectionnelle complète.
• L'informatique en réseau:Décharge les opérations collectives (MPI, NCCL, SHMEM) en utilisant la technologie NVIDIA SHARP.
• chiffrement au niveau du bloc:Actifs de chiffrement/déchiffrement AES-XTS 256/512 bits sans surcharge de processeur; conformes à FIPS.
• Les décharges NVMe-oF:La cible et l'initiateur sont déchargés pour NVMe sur Fabrics, ce qui réduit l'utilisation du processeur.
• Virtualisation avancée:SR-IOV jusqu'à 1K VF, accélération ASAP2 pour le système OVS et commutation virtuelle.

Technologie et normes

Le MCX653106A-HDAT intègreNVIDIA dans le réseaumoteurs (SHARP),RDMA (IBTA 1.3),RCE, etN.V.M.O.Il soutientPCIe Gen 4.0 (32 voies comme 2x16),PAM4 et NRZ SerDes, et des fonctionnalités avancées commeTransport dynamiquement connecté (DCT),Paging à la demande (ODP), etRoutage adaptatif. Les offloads de superposition pour VXLAN, NVGRE, Geneve sont accélérés par le matériel. Conforme aux spécifications IEEE 802.3bj, 802.3bm, 802.3by et InfiniBand Trade Association.

Principe de fonctionnement: architecture de décharge intelligente

ConnectX-6 décharge les tâches de communication et de stockage du processeur hôte sur le matériel de l'adaptateur.Pour le stockage, les commandes NVMe-oF sont traitées directement sur l'adaptateur, libérant les cœurs du processeur.une latence plus faible, un débit de message plus élevé (215 Mpps) et une évolutivité améliorée des applications.

Applications et déploiement

• Les grappes HPC:Simulations basées sur MPI nécessitant une faible latence et un taux de messages élevé.
• Formation en IA:NVIDIA GPU clusters avec GPUDirect RDMA et NCCL collectifs.
• Le stockage NVMe-oF:Déchargement de la cible/initiateur pour un accès au stockage NVMe haute performance.
• Centres de données virtualisés:SR-IOV et ASAP2 pour le déchargement des VSO dans le NFV et le cloud.
• Serveurs à prises multiples:Configurations Socket Direct pour contourner les goulots d'étranglement QPI/UPI.

Spécifications techniques et options de commande

Note: MCX653106A-HAT prend en charge 200Gb/s InfiniBand (HDR) et 200/100/50/25/10GbE. Les dimensions: 167,65 mm x 68,90 mm (sans support).Consommation d'électricité < 15 W typique.

Avantages et différenciateurs

• contre la génération précédente (ConnectX-5):Doublez la bande passante (200 Gbps contre 100 Gbps), SHARP intégré pour le calcul en réseau et chiffrement au niveau du bloc.
• Par rapport aux CNI concurrentes:La vraie décharge matérielle pour les collectifs NVMe-oF et MPI, pas seulement pour les décharges sans état.
• Option Socket Direct:Disponible pour les serveurs multi-sockets pour éliminer les goulots d'étranglement UPI/QPI.
• Conformité aux FIPS:Le chiffrement du matériel répond aux normes de sécurité du gouvernement.

Service et soutien

Nous offrons une consultation technique 24 heures sur 24, 7 jours sur 7, des services RMA et un support d'intégration pour les adaptateurs ConnectX-6.Notre équipe fournit la validation des pilotes pour les principales distributions LinuxL'assistance de configuration avant vente pour la conception de tissu InfiniBand est disponible.

Questions fréquemment posées

Q: Le MCX653106A-HDAT est-il compatible avec les commutateurs quantiques de 200 Gb/s?

A: Je suis désolé.Oui, il est entièrement interopérable avec les commutateurs NVIDIA Quantum QM8700/QM8790 et les commutateurs Quantum-2 lorsqu'il est utilisé en mode HDR ou NDR avec des câbles appropriés.

Q: Cet adaptateur peut-il être utilisé pour Ethernet et InfiniBand?

A: Je suis désolé.Le firmware détecte automatiquement le type de commutateur et configure le mode approprié.

Q: Prend-il en charge le RoCE (RDMA sur Ethernet convergé)?

A: Je suis désolé.Oui, ConnectX-6 prend pleinement en charge RoCE, fournissant une RDMA à faible latence dans les environnements Ethernet.

Q: Quelle est la fréquence maximale des messages?

A: Je suis désolé.L'adaptateur fournit jusqu'à 215 millions de messages par seconde, idéal pour les charges de travail HPC de petits paquets.

Q: La carte est-elle compatible avec les emplacements PCIe Gen 3.0?

A: Je suis désolé.Oui, il est rétrocompatible avec PCIe Gen 3.0 (x16), bien que la bande passante soit limitée à ~ 100 Gb / s par port en raison des limites de la génération 3.

Précautions et notes de compatibilité

• Exigence de fente PCIe:Pour des performances de 200 Gb/s, installez dans une fente PCIe Gen 4.0 x16.
• Réfrigération:Assurer un débit d'air adéquat dans le châssis du serveur; le refroidissement passif nécessite au moins 200 LFM.
• Le câblage:Utiliser des modules QSFP56 en cuivre passif/actif ou optiques de 200 Gb/s (HDR).
• Assistance au conducteur:Utilisez le dernier NVIDIA MLNX_OFED pour Linux ou WinOF-2 pour Windows.
• Température de fonctionnement:0°C à 70°C; conserver entre -40°C et 85°C.
