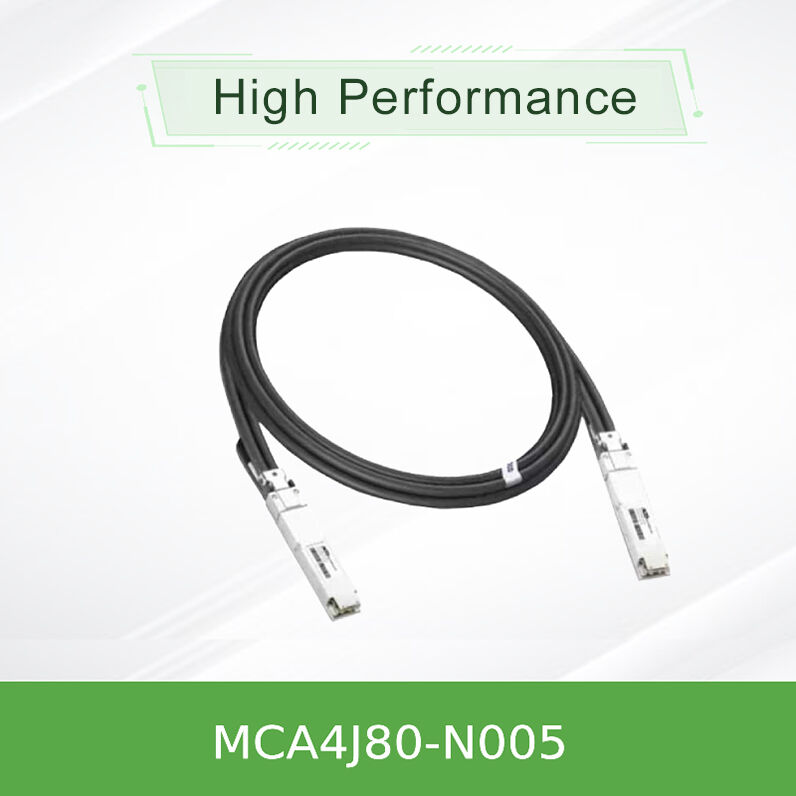

Mellanox NVIDIA MCA4J80-N005 800Gb/s câble en cuivre actif OSFP à double port 5m ACC pour NDR InfiniBand

Câble en cuivre actif NVIDIA MCA4J80-N005 800 Gb/s Twin-Port OSFP (ACC)

Câble en cuivre actif haute performance de 5 mètres pour NDR InfiniBand et Ethernet 400G—offrant une bande passante agrégée de 800 Gb/s sur des connexions OSFP Twin-Port vers 2x OSFP avec une latence ultra-faible et une consommation d'énergie de 1,5 W par extrémité.

• Câble en cuivre actif OSFP Twin-Port 800 Gb/s vers 2x OSFP 400 Gb/s (breakout)
• Basé sur 8 canaux de modulation 100G-PAM4 par extrémité
• Portée de 5 mètres utilisant des conducteurs 26 AWG avec circuit intégré égaliseur
• Consommation d'énergie : seulement 1,5 W max par extrémité | Température du boîtier de fonctionnement 0°C à +70°C
• Hot-pluggable, conforme RoHS, gaine LSZH, interface de gestion SFF-8636

Caractéristiques

• Débit de 800 Gb/s : Conception OSFP Twin-Port prenant en charge le NDR InfiniBand complet ou l'Ethernet 400G (breakout 2x400G).
• Technologie de cuivre actif : Le circuit intégré égaliseur étend la portée à 5 m tout en maintenant une latence ultra-faible et une consommation de 1,5 W.
• Agnostique au protocole : Le firmware détecte automatiquement InfiniBand ou Ethernet ; fonctionne avec les commutateurs Quantum-2 et Spectrum-4.
• Intégrité du signal optimisée : Chaque longueur est ajustée pour réduire le bruit et les réflexions arrière ; 26 AWG pour la variante 5 m.
• Tests de production rigoureux : Assure la fiabilité et les performances dès la sortie de la boîte.

Technologie et normes

Le MCA4J80-N005 est basé sur OSFP MSA Rev. 1.12 et utilise la modulation 8 canaux de 100G-PAM4. Il intègre un circuit intégré égaliseur actif à chaque extrémité pour pré-accentuer les signaux, permettant une portée plus longue que les DAC passifs. L'EEPROM fournit l'identification du produit via I²C (SFF-8636). Prend en charge InfiniBand NDR et 400GbE avec détection automatique du protocole. Conforme aux exigences RoHS, LSZH et HF (sans halogène) pour les PCB.

Principe de fonctionnement : Égalisation du cuivre actif

Contrairement aux câbles DAC passifs, le MCA4J80-N005 intègre un circuit intégré égaliseur basse consommation à l'intérieur de chaque connecteur OSFP. Ce circuit intégré compense la perte de signal à haute fréquence sur de plus longues distances de cuivre. Pour le modèle de 5 m, des fils plus épais de 26 AWG sont utilisés pour réduire la résistance, et l'égaliseur remodèle le diagramme de l'œil 100G-PAM4 aux extrémités de l'émetteur et du récepteur. Le résultat est une liaison qui se comporte électriquement comme un câble beaucoup plus court, atteignant 800 Gb/s avec un BER bien inférieur aux spécifications tout en dissipant seulement 1,5 W par extrémité.

Applications et déploiement

• Commutateur à commutateur Quantum-2 : Connectez deux commutateurs InfiniBand 800 Gb/s distants de 5 m maximum.
• Commutateur vers DGX H100 : Idéal pour relier les commutateurs Quantum-2 ToR aux systèmes NVIDIA DGX H100 (variantes plates/à ailettes disponibles).
• Centres de données Ethernet : Interconnexion de commutateurs Spectrum-4 400G ou serveur-à-feuille.
• Racks haute densité : Câblage intra-rack à courte portée avec une latence minimale.

Spécifications techniques et options de commande

Remarque : des variantes à dessus plat et plat vers ailettes sont disponibles pour DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF). Tous les câbles prennent en charge une température de fonctionnement de 0°C à +70°C, une alimentation de 3,3 V et incluent une interface série I²C.

Avantages et différenciateurs

• vs. DAC passif : Étend la portée à 5 m (passif limité à ~3 m) sans augmenter significativement la latence ou la puissance.
• vs. Optique actif (AOC) : Coût inférieur, consommation d'énergie inférieure (1,5 W contre ~3-5 W), et pas de nettoyage/maintenance des interfaces optiques.
• Flexibilité du protocole : Un seul SKU fonctionne pour InfiniBand et Ethernet ; détecte automatiquement le protocole.
• Intégrité du signal ajustée : Conçu pour le 100G-PAM4 exigeant du NDR avec des réflexions minimales.

Service et support

Nous offrons une consultation technique 24h/24 et 7j/7, des services RMA et un support de conception d'infrastructure de câblage. Chaque MCA4J80-N005 est couvert par une garantie d'un an et des tests approfondis avant expédition. Des longueurs et des étiquetages personnalisés sont disponibles pour les commandes en volume. Notre inventaire assure une expédition le jour même pour les articles en stock.

Questions fréquemment posées (FAQ)

Q : Puis-je utiliser le MCA4J80-N005 avec des commutateurs Ethernet 400G ?

R : Oui. Le câble détecte automatiquement le protocole ; lorsqu'il est connecté à un commutateur Spectrum-4 400G, il fonctionne en mode breakout 2x400GbE. Pour InfiniBand Quantum-2, il fonctionne en mode Twin-Port NDR 800 Gb/s.

Q : Quelle est la différence entre ACC et DAC passif ?

R : L'ACC comprend un circuit intégré égaliseur à l'intérieur du connecteur pour remodeler le signal, permettant des distances plus longues (jusqu'à 5 m) à 800 G. Le DAC passif n'a pas de composants actifs et est limité à environ 2-3 m à ces vitesses.

Q : Ce câble nécessite-t-il une configuration ?

R : Non. Il est plug-and-play. L'EEPROM fournit l'identification, et l'hôte configure automatiquement la liaison selon le protocole.

Q : Quel est le rayon de courbure minimum pour l'installation ?

R : Pour le modèle de 5 m (26 AWG), le rayon de courbure unique est de 44,5 mm (5x le diamètre). Pour les courbures répétées, maintenez 89 mm (10x le diamètre). Évitez les courbures serrées près du connecteur (rayon de courbure de l'assemblage 10x le diamètre).

Q : Ce câble est-il compatible avec les systèmes DGX H100 ?

R : Oui. Pour DGX H100, nous recommandons les variantes à dessus plat ou plat vers ailettes (MCA4J80-N003-FLT / -FTF) qui sont conçues pour l'interface spécifique du châssis. Le N005 standard fonctionne pour les connexions commutateur à commutateur.

Précautions et directives de manipulation

• Sensibilité ESD : Utilisez des bracelets antistatiques mis à la terre lors de l'insertion dans les cages OSFP. Les connecteurs sont livrés avec des capuchons de protection—retirez-les uniquement juste avant l'installation.
• Rayon de courbure : Ne jamais courber le câble plus serré que 5 fois le diamètre extérieur (44,5 mm pour le N005) pendant l'installation ; maintenez 10 fois pour les flexions répétées.
• Température de fonctionnement : Assurez une température ambiante comprise entre 0°C et 70°C. Le dépassement des limites peut dégrader les performances de l'égaliseur.
• Conformité : Ceci est un appareil de classe A. Dans les zones résidentielles, il peut provoquer des interférences—installez-le dans des environnements commerciaux blindés.
• Stockage : Stocker dans un environnement propre et sec entre -40°C et 85°C. Évitez d'écraser ou de soumettre le câble à des charges lourdes.
