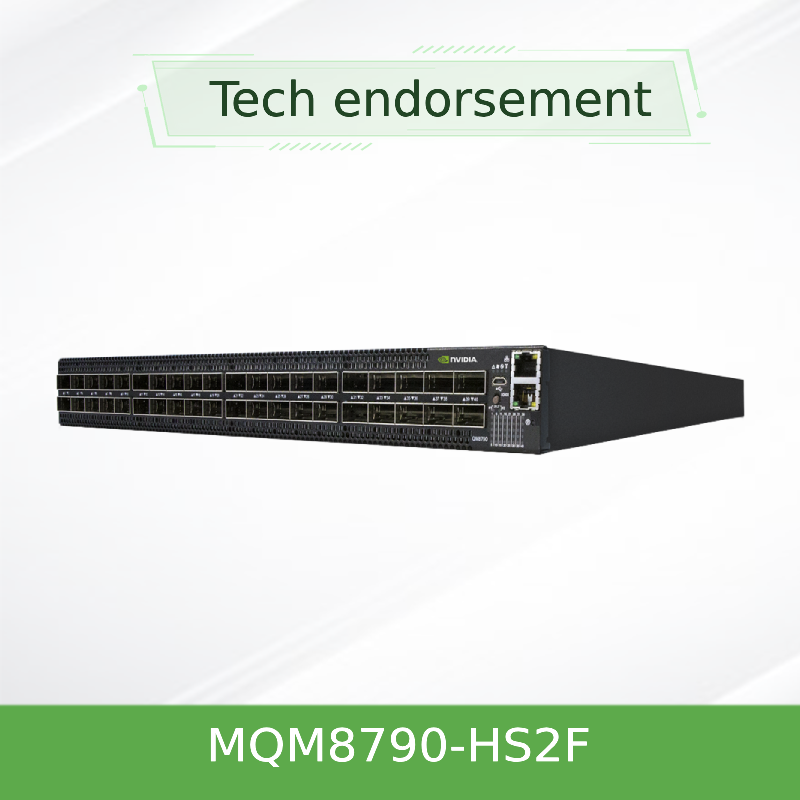

NVIDIA Quantum MQM8790-HS2F 200G Commutateur InfiniBand 40 ports non géré 200Gb/s Alternative Mellanox

Commutateur intelligent InfiniBand NVIDIA Quantum MQM8790-HS2F 200 Gbit/s

Accélérez les infrastructures HPC, IA et cloud avec un commutateur non bloquant de 40 ports à 200 Gbit/s qui intègre le calcul en réseau et le doublement de densité 100 Gbit/s—conçu pour un débit maximal et une latence minimale.

• 40 ports QSFP56 fonctionnant à 200 Gbit/s ou divisés en 80 ports à 100 Gbit/s
• Capacité de commutation agrégée jusqu'à 16 Tbit/s (non bloquant)
• Technologie SHARP intégrée pour l'accélération des communications collectives
• SKU non géré (MQM8790-HS2F) avec processeur Broadwell dual-core x86 et gestionnaire de sous-réseau intégré prenant en charge jusqu'à 2000 nœuds
• Flux d'air P2C, alimentations redondantes 1+1, profondeur standard 1U, rétrocompatible avec les adaptateurs ConnectX-6 et de génération précédente

Caractéristiques

• Fabric 200G haute densité : 40 ports QSFP56 délivrant chacun 200 Gbit/s avec une bande passante bidirectionnelle complète.
• Flexibilité de division des ports : Convertissez n'importe quel port 200G en deux ports 100G indépendants—idéal pour les déploiements ToR à double densité.
• Technologie NVIDIA SHARP : Calcul en réseau basé sur le matériel qui décharge et accélère les collectifs MPI, NCCL et SHMEM.
• Support d'architecture avancée : Fat Tree, DragonFly+, Torus multidimensionnel et routage adaptatif pour des fabrics sans congestion.
• Conception économe en énergie : Certifié 80 PLUS Gold, la puissance s'adapte à l'utilisation des ports, conforme RoHS.

Technologie et normes

Basé sur l'architecture InfiniBand NVIDIA Quantum, le MQM8790-HS2F exploite Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) pour effectuer des réductions de données au sein de la fabric du commutateur. Il prend en charge le routage statique et adaptatif, la QoS et le contrôle de congestion. Le commutateur est entièrement compatible avec InfiniBand 200G/100G HDR/HDR100 et rétrocompatible avec FDR/EDR, garantissant une intégration transparente dans les centres de données existants. Le plan de gestion x86 exécute MLNX-OS (la version non gérée repose sur UFM externe ou OpenSM).

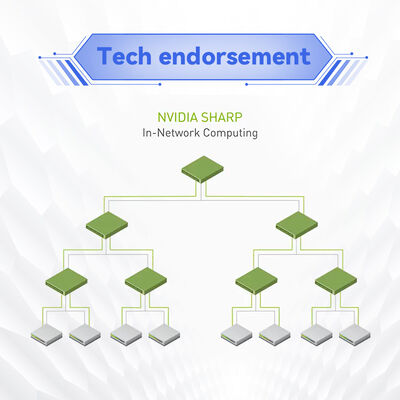

Principe de fonctionnement : Calcul en réseau

Contrairement aux commutateurs traditionnels qui se contentent de transférer des paquets, le MQM8790-HS2F traite les données lors de leur traversée du réseau. Lorsque des opérations collectives (par exemple, all-reduce, barrier) sont émises par les serveurs, le matériel du commutateur agrège ou réduit les données à la vitesse du fil. Cela élimine les transmissions multiples aux points d'extrémité, réduisant considérablement la latence pour l'entraînement IA et les simulations HPC. Le processeur x86 intégré gère l'initialisation de la fabric et la découverte de la topologie, tandis que l'accélération des données se produit dans un silicium dédié.

Applications et déploiement

• Clusters IA hyperscale : Entraînement parallèle de grands modèles nécessitant un all-reduce à faible latence.
• Calcul haute performance (HPC) : Simulations basées sur MPI dans les domaines de la météorologie, de la génomique et de la physique.
• Top-of-Rack (ToR) à double densité : Division des ports en 100G pour une connectivité serveur dense.
• Cloud et stockage : NVMe-oF sur InfiniBand, backends de stockage à haut débit.
• Recherche et éducation : Backbone pour les centres de supercalculateurs universitaires.

Spécifications techniques et options de commande

Remarque : Tous les modèles incluent un processeur Broadwell dual-core x86, 8 Go de mémoire, 1x RJ45, 1x console, 1x micro USB. Poids avec 2 blocs d'alimentation : ~12,48 kg. Câbles : QSFP56 passif/cuivre/optique actif.

Avantages et différenciateurs

• par rapport aux commutateurs 100G traditionnels : Les ports 200G natifs plus la division des ports offrent un double radix, réduisant les niveaux de réseau et les CAPEX.
• SHARP intégré : Contrairement aux commutateurs standard, le MQM8790-HS2F accélère les collectifs en matériel, réduisant les temps d'achèvement des tâches jusqu'à 10 fois.
• Économe en énergie et en espace : Le facteur de forme 1U avec un débit allant jusqu'à 16 Tbit/s consomme moins d'énergie par Gb que les solutions concurrentes ; certifié ENERGY STAR.

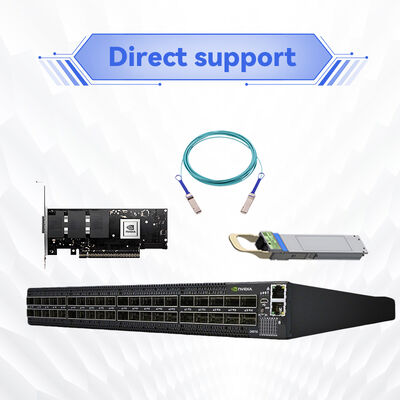

• Rétrocompatibilité de l'écosystème : Fonctionnement transparent avec les cartes réseau ConnectX-4/5/6 et les câblages existants.

Service et support

Nous fournissons un support complet avant et après-vente : consultation technique 24h/24 et 7j/7, gestion des garanties RMA et coordination du dépannage sur site. Notre équipe assiste dans la conception de la topologie, les vérifications de compatibilité du firmware et l'intégration avec les fabrics InfiniBand existantes. Toutes les unités bénéficient d'une garantie minimale d'un an (extensible). Les commandes sont expédiées dans les 24 à 48 heures à partir de notre inventaire de plus de 10 millions d'articles.

Questions fréquemment posées (FAQ)

Q : Le MQM8790-HS2F est-il compatible avec les cartes réseau standard comme Mellanox ConnectX-6 ?

R : Oui, il est entièrement compatible avec les cartes réseau ConnectX-6 (200G/100G) et les générations précédentes (ConnectX-5, ConnectX-4) en mode rétrocompatible. Pour des performances optimales, utilisez-le avec une carte réseau prenant en charge HDR ou HDR100.

Q : Puis-je gérer ce commutateur sans contrôleur externe ?

R : Le MQM8790-HS2F est un commutateur non géré ; cependant, il comprend un gestionnaire de sous-réseau intégré capable de mettre en place une fabric allant jusqu'à 2000 nœuds dès la sortie de la boîte. Pour une surveillance et une gestion avancées, NVIDIA UFM ou OpenSM est recommandé.

Q : Comment fonctionne techniquement la division des ports en 100G ?

R : Chaque port QSFP56 transporte quatre voies SerDes. En configurant le port comme deux interfaces indépendantes à 2 voies, le commutateur peut piloter deux connexions 100G distinctes (à l'aide d'un câble répartiteur). Cela double efficacement le nombre de ports pour les points d'extrémité 100G.

Q : Quelle est la consommation électrique typique à charge réduite ?

R : Le commutateur réduit dynamiquement sa consommation lorsque les ports ne sont pas utilisés. À 50 % d'utilisation, la consommation électrique typique est d'environ 150 à 180 W, en fonction des types de câbles et du trafic.

Q : Quelle direction de flux d'air le MQM8790-HS2F utilise-t-il ?

R : La variante -HS2F utilise un flux d'air P2C (côté port vers ventilateur de refroidissement)—l'air entre par le côté du port et sort par le côté du ventilateur. Pour un flux d'air inversé (C2P), commandez le MQM8790-HS2R.

Précautions et notes de compatibilité

• Direction du flux d'air : Assurez-vous que le refroidissement de votre rack correspond au modèle de commutateur (P2C pour MQM8790-HS2F, C2P pour -HS2R). Un flux d'air inapproprié peut entraîner une limitation thermique.

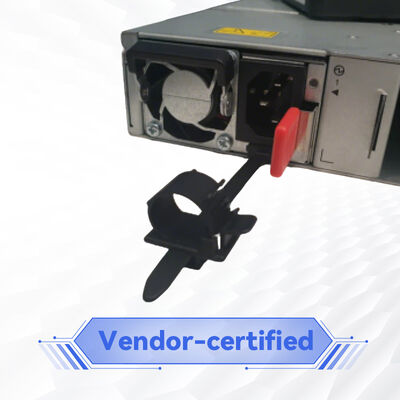

• Alimentation : Plage d'entrée 100-127V ou 200-240V AC. Utilisez uniquement les cordons d'alimentation fournis. Des alimentations doubles sont recommandées pour la redondance.
• Câblage : Pour un fonctionnement à 200G, utilisez des modules QSFP56 passifs en cuivre (jusqu'à 3 m) ou des modules optiques actifs. La division 100G nécessite des câbles de dérivation QSFP56 vers 2xQSFP28.
• Environnement d'exploitation : Température 0°C–40°C, humidité 10%–85% sans condensation. Altitude ≤3200m. Conforme EMC CE, FCC, VCCI, ICES, RCMS.
• Logiciel : Bien qu'il soit non géré, les mises à jour du firmware sont effectuées via un hôte externe. Vérifiez toujours la compatibilité du firmware avec votre carte réseau et la version de votre gestionnaire de sous-réseau.
