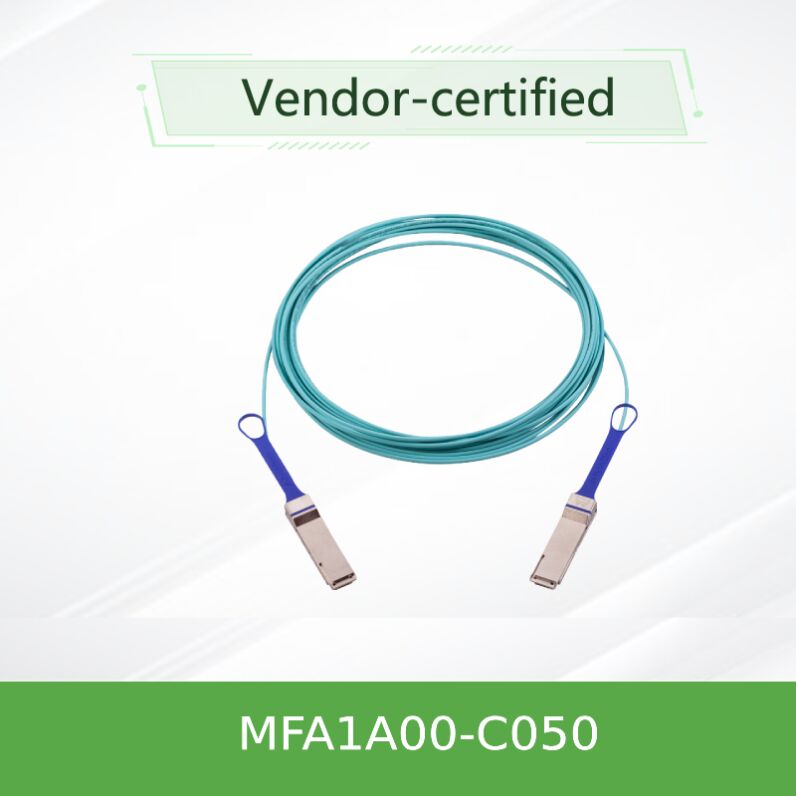

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC câble optique actif carte réseau 100GbE
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFA1A00-C050 |
| Document: | MFA1A00-xxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Délai de mise en œuvre: | Selon le stock |
| Technologie: | Ethernet | Longueur: | 5m |
| Tension d'alimentation: | -0.3-3.6 | Tension d'entrée de données: | -0.3-4.465 |
| Mettre en évidence: | Le câble AOC QSFP28 Mellanox 100 Gb/s,câble de réseau optique actif de 100 GbE,Le câble optique Mellanox MFA1A00-C050 |
||
Description de produit
NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 câble optique actif (AOC)
Modèle de produit:MFA1A00-C050 Il est très facile de trouver une solution.Interface:Le QSFP28Taux de données:Jusqu'à 100Gb/s. Vous avez besoin d'un peu de temps.Longueur du câble:50 mètres
Les principaux avantages en un coup d'œil
- Connectivité haute performance:Il fournit un débit de données fiable de 100 Gb/s pour les applications Ethernet et InfiniBand EDR les plus exigeantes, ce qui en fait uncarte réseauet des solutions de câbles pour les infrastructures modernes.
- Portée étendue avec faible puissance:Il atteint jusqu'à 100 m sur la fibre multimode avec une dissipation de puissance typique de seulement 2,2 W par extrémité, dépassant les alternatives de cuivre passif à la fois en distance et en efficacité énergétique.
- Conception robuste et à prise à chaud:Il est doté de connecteurs QSFP28 compatibles SFF-8665 pouvant être branchés à chaud pour une installation et une maintenance faciles, soutenus par des tests de production rigoureux pour une fiabilité prête à l'emploi.
- Diagnostic avancé et programmabilité:Équipé d'un système complet de surveillance diagnostique numérique (DDM) et de paramètres Tx/Rx programmables pour des performances optimales de liaison et un dépannage simplifié.
1. Vue d' ensemble du produit
Le NVIDIA® Mellanox MFA1A00-C050 est unCable optique actif (AOC)Cette solution intègre un émetteur-récepteur optique basé sur VCSEL dans un ensemble de câbles robuste,supprimant le besoin de modules optiques et de câbles de patch séparés. LeLes éléments suivants doivent être utilisés:Le modèle offre spécifiquement une portée de 50 mètres, idéal pour les distances intermédiaires dans les racks et à travers les allées dans les centres de données.carte réseauIl est conçu pour remplacer les câbles DAC volumineux et à portée limitée, offrant une intégrité, une flexibilité et une densité supérieures du signal.mq9700dans certains segments et configurations de marché.
2. Caractéristiques clés
- Taux de données:Prend en charge une bande passante globale allant jusqu'à 100 Gb/s (4 voies 25,78 Gb/s).
- Facteur de forme:Le QSFP28 standard (Quad Small Form-factor Pluggable 28) est placé aux deux extrémités.
- Portée:Distance de transmission efficace allant jusqu'à 50 mètres sur la fibre multimode OM3/OM4 (MMF).
- Efficacité énergétique:Dissipation de puissance typique de 2,2 W par extrémité (avec le retiming activé).
- à prise à chaud:Entièrement conforme aux spécifications de connectivité à chaud pour l'insertion/l'enlèvement du système en marche.
- Diagnostique numérique:DDM complète conforme à la norme SFF-8636 pour la surveillance en temps réel de la température, de la tension, de la puissance optique et du courant de biais.
- Robustesse physique:Vêtement de câble LSZH durable, rayon de courbure minimum de 30 mm.
3Technologie et normes de base
Cette AOC tire parti de la technologie avancéeVCSEL (laser émettant la surface en cavité verticale)Il est strictement conforme aux normes de l'industrie afin d'assurer une large compatibilité:
- Interface électrique:Conforme à la norme SFF-8665 pour le QSFP28.
- Interface de gestion:SFF-8636 pour le diagnostic et le contrôle numériques basés sur I2C.
- Appui au protocole:L'utilisation de la technologie de l'équipement de traitement de l'électronique est limitée à des systèmes de traitement de l'électronique.
- Intégrité du signal:Incorpore un retiming sélectionnable par voie, une équalisation de l'entrée de l'émetteur programmable et une pré-emphase de la sortie du récepteur pour des performances optimales dans diverses conditions.
4Comment ça marche
Le MFA1A00-C050 fonctionne comme un système de conversion électro-optique intégré.carte réseauLes puces de pilotage et les réseaux VCSEL intégrés dans les boîtiers des connecteurs convertissent ces signaux électriques en signaux optiques.Ces signaux sont ensuite transmis à travers quatre fibres parallèles multimodales encapsulées dans le câbleÀ l'extrémité réceptrice, un autre ensemble de photodétecteurs intégrés convertit les signaux optiques en signaux électriques pour le dispositif connecté.Cette conception tout-en-un simplifie la liaison en gérant la conversion du signal en interne, fournissant une connexion plug-and-play à haute vitesse transparente pour le système hôte, un peu comme une connexionCarte NICLe prolongateur.
5. Scénarios d' application
- Les interconnexions du centre de données:Connexions de haut de gamme (ToR) à des commutateurs feuille/colonne vertébrale, réseautage intra-cluster.
- "Télécommunications" à haute performance (HPC):Tissu EDR InfiniBand pour supercalculateurs et groupes de recherche.
- Le noyau du réseau d'entreprise:Les interconnexions d'agrégation et de commutateur central nécessitant un débit de 100 GbE.
- Infrastructure dans le cloud:Liens à bande passante élevée à l'intérieur et entre les racks de serveurs cloud.
- Réseaux de zones de stockage (SAN):Connecter des réseaux de stockage à des réseaux à haut débit.
6. Spécifications techniques et guide de sélection
| Paramètre | Spécification | Unité / Notes |
|---|---|---|
| Modèle de produit | Les éléments suivants doivent être utilisés: | Numéro de commande principale |
| Normes soutenues | Les données de base sont fournies par les fournisseurs de services. | Le protocole |
| Taux de transmission des données (max) | 100 | En Gb/s |
| Longueur du câble | 50 | Nombre de mètres |
| Type de connecteur | Pour les appareils de type SFP28 (SFF-8665) | Des deux côtés |
| Type de fibre | OM3/OM4 Multimode (MMF) | Vêtement de couleur aquatique |
| Dissipation de puissance maximale (type) | 2.2 (par extrémité, en redémarrage) | Nombre d'unités |
| Voltage d'alimentation | 3.3 | Volts |
| Température du boîtier de fonctionnement | 0 à +70 | °C |
| Surveillance numérique du diagnostic | Oui (SFF-8636) | Interface I2C |
| à prise à chaud | - Oui, oui. | - |
| Conformité à la directive RoHS | - Oui, oui. | - |
Référence de sélection rapide (liste partielle):
| Numéro de modèle | Application du projet | Longueur |
|---|---|---|
| Les éléments suivants doivent être utilisés: | Ethernet à 100 GbE | 3m |
| Les caractéristiques de l'appareil doivent être définies en fonction des caractéristiques de l'appareil. | Ethernet à 100 GbE | 10m |
| Les éléments suivants doivent être utilisés: | Ethernet à 100 GbE | 50m |
| Les caractéristiques de l'appareil doivent être les suivantes: | Ethernet à 100 GbE | 100m |
| Pour les appareils à commande numérique | InfiniBand EDR | 30m |
7. Avantages concurrentiels
- Superior Reach contre le DAC:Fournit une liaison fiable de 50 m, dépassant de loin les limites de distance pratiques des câbles Direct Attach Copper (DAC), sans dégradation du signal.
- Simplicité intégrée:Élimine la complexité et les points de défaillance associés aux émetteurs-récepteurs et aux câbles de fibre séparés, réduisant ainsi le coût total de possession.
- Diagnostic amélioré:Offre une surveillance plus complète de l'état du système par rapport aux câbles passifs, aidant à l'entretien proactif et à l'isolement rapide des défauts, une caractéristique essentielle pour tout câble haute performancecarte réseaul'environnement.
- Légère et souple:Considérablement plus léger et plus gérable que les solutions équivalentes en cuivre, améliorant le débit d'air et facilitant la gestion des câbles dans les racks denses.
- Investissement à l'épreuve du temps:La compatibilité avec les deux principaux protocoles 100G (Ethernet et InfiniBand) protège votre investissement en infrastructures.mq9700la famille des séries.
8. Assistance et services
Nous soutenons nos produits et nos partenariats avec des leaders de l'industrie comme NVIDIA Mellanox.Les éléments suivants doivent être utilisés:ou toute autreCarte NICde notre part, vous recevez:
- La garantie:La garantie complète du fabricant fournie par NVIDIA.
- Disponibilité:LeLes éléments suivants doivent être utilisés:et d'autres variantes sont généralement disponibles en stock pour une livraison rapide.
- Assistance technique:Accès à notre équipe technique interne pour une consultation avant vente et un soutien après-vente.
- La logistique mondiale:Assistance fiable pour l'expédition et le dédouanement des commandes internationales.
9Questions fréquemment posées
Q1: Est-ce que le MFA1A00-C050 est compatible avec mon port de commutation QSFP28 de 100GbE existant?
A: Je suis désolé.Il est conçu pour être entièrement conforme à la norme SFF-8665 QSFP28 et est interopérable avec la plupart des commutateurs de fournisseurs prenant en charge l'optique 100GBASE-SR4.Consultez toujours la matrice de compatibilité de votre commutateur pour vérifier.
Q2: Quelle est la différence entre un AOC et un DAC?
A: Je suis désolé.Un câble en cuivre à raccordement direct (DAC) est un câble électrique passif, limité à des distances très courtes (généralement < 5 m).Les éléments suivants doivent être utilisés:utilise des fibres optiques et des émetteurs-récepteurs intégrés, ce qui permet une portée plus longue (jusqu'à 100 m), un poids moindre et une meilleure immunité contre les EMI.
Q3: Ce câble nécessite-t-il des pilotes logiciels spéciaux?
A: Je suis désolé.Non. L'AOC apparaît au système hôte comme un émetteur-récepteur optique QSFP28 standard. Il est plug-and-play et ne nécessite pas de pilotes spécifiques.Les fonctionnalités de gestion telles que le DDM sont accessibles par l'intermédiaire de l'interface I2C standardcarte réseauou changer.
Q4: Puis-je l'utiliser pour les réseaux EDR InfiniBand?
A: Je suis désolé.Les modèles de la série "C" (par exemple, MFA1A00-C050) sont optimisés et testés pour 100GbE. Pour les applications InfiniBand EDR dédiées, veuillez vous référer aux modèles de la série "E" (par exemple, MFA1A00-E050).Beaucoup sont électriquement compatibles; consultez la documentation technique pour plus de détails.
10Précautions importantes
- Radius de courbure:Ne penchez pas le câble en dessous du rayon de courbure minimum de 30 mm pendant l'installation ou le fonctionnement pour éviter les dommages aux fibres internes.
- Protection ESD:Manipuler les connecteurs QSFP28 avec précaution, en utilisant des sangles de poignet et des équipements ESD appropriés pour prévenir les dommages causés par la décharge électrostatique.
- Conditions environnementales:Fonctionner et stocker dans des limites de température spécifiées (0°C à 70°C pour le fonctionnement, -40°C à 85°C pour le stockage) et d'humidité (5% à 85% sans condensation).
- Compatibilité:Vérifiez la compatibilité avec votre appareil hôte spécifique (commutateur,carte réseauTous les appareils n'activent pas toutes les fonctionnalités avancées comme le retiming.
- Sécurité au laser:Ce produit est classé comme produit laser de classe 1 selon la norme IEC 60825-1.
- EMC/Réglementation:Conforme à la classe A de la FCC, CE, RoHS et autres réglementations pertinentes pour les environnements commerciaux.
