Câble optique actif NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s | AOC longue portée pour réseaux InfiniBand HDR et 200GbE
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFS1S00-H020V |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PIÈCES |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Technologie: | Infiniband |
| Débit de données: | Jusqu'à 200 Go / s | Type de connecteur: | QSFP56 |
| IBTA: | IB HDR | Modulation: | 4x 50Gb/s PAM4 |
| Vitesse: | Jusqu'à 200 Go / s | Longueur: | 20m |
| Produit: | MFS1S00-H020V | ||
| Mettre en évidence: | Câble optique NVIDIA QSFP56 200Gb/s,Câble AOC longue portée Mellanox,Câble réseau InfiniBand HDR 200GbE |
||
Description de produit

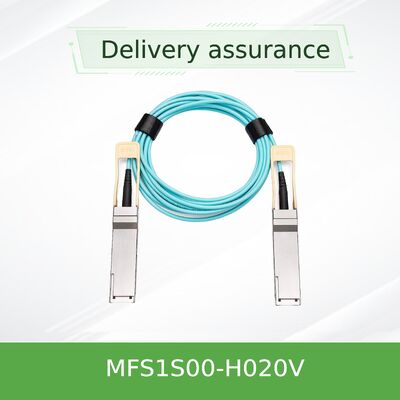

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s câble optique actif
AOC à longue portée pour les réseaux HDR InfiniBand et 200 GbE
Proposition de valeur critique
Ce câble optique actif de 20 mètres est conçu pour les scénarios de centres de données exigeant à la fois une large bande passante (200 Gb/s) et une portée physique étendue.connexion optique plug-and-play qui couvre de manière fiable des distances bien au-delà des capacités des solutions passives en cuivre, tout en intégrant la régénération du signal et une surveillance complète de l'état de santé afin d'assurer une stabilité inébranlable de la liaison dans les chemins critiques du réseau.
- Opération prolongée de 20 mètres:Connectez les équipements en toute confiance à travers les allées ou les racks distants sans dégradation du signal.
- Assurance intégrée des performances:Le réglage et l'égalisation intégrés compensent la perte de signal sur la distance.
- Flexibilité du double protocole:Prêt pour les deux haute performance InfiniBand HDR et standard 200 Gigabit Ethernet.
- Surveillance proactive de la santé:Le diagnostic numérique fournit un aperçu en temps réel de l'état des liens et des composants.
Vue d'ensemble du produit et positionnement
Le NVIDIA MFS1S00-H020V est un câble optique actif (AOC) de 20 mètres conçu pour résoudre le défi de connecter des équipements à haute vitesse de 200 Gb / s sur des distances modérées à l'intérieur du centre de données.Avec des émetteurs-récepteurs optiques QSFP56 intégrés aux deux extrémités, cette solution InfiniBand à longue portée élimine la complexité et les points de défaillance potentiels associés aux émetteurs-récepteurs séparés et aux sauteurs de fibre.Il est le choix optimal pour relier des commutateurs dans un tissu distribué ou connecter des racks de calcul à des commutateurs d'agrégation où une normecarte d'interface réseau (NIC)et l'interrupteur sont séparés par 10-20 mètres.

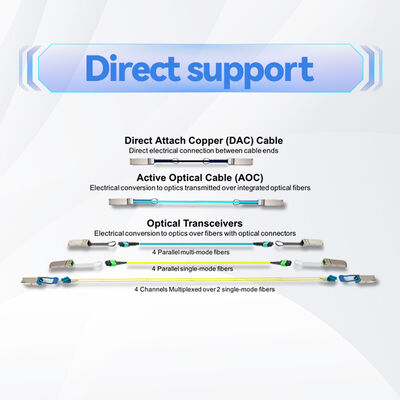

Pourquoi cette AOC de 20m est différente
Contrairement aux câbles plus courts ou aux solutions passives, le MFS1S00-H020V est spécialement conçu pour la "distance moyenne prolongée" - trop longue pour le cuivre passif rentable,encore plus courte que lorsque l'optique traditionnelle à longue distance est nécessaireSa conception active permet de maintenir des performances de 200 Gb/s de manière fiable sur toute cette étendue.
Définition des attributs du produit
- Facteur de forme et longueur:QSFP56 à QSFP56, assemblage de câbles intégrés de 20 mètres.
- Taux de transmission et modulation:200 Gb/s d'agrégat par voie de voies PAM4 4x50G par direction.
- Appui au protocole:Les émetteurs-récepteurs de données sont des appareils de communication électronique.
- Caractéristiques de puissance:L'alimentation unique à 3,3 V; puissance typique de ~ 5,0 W par extrémité.
- Robustesse opérationnelle:Température de fonctionnement: de 0 à 70 °C; rayon de courbure minimum: 30 mm.
- Le renseignement:Interface de gestion complète SFF-8636 avec surveillance diagnostique numérique (DDM) pour la tension, la température, le biais TX et la puissance optique (Tx et Rx par voie).
Spécifications techniques complètes
| Paramètre technique | Les spécifications pour MFS1S00-H020V |
|---|---|
| Numéro de pièce du fabricant | Le nombre total de véhicules ne doit pas dépasser 5 tonnes. |
| Description du produit | Ensemble de câbles optiques actifs QSFP56 de 200 Gb/s |
| Longueur totale du câble | 20 mètres |
| Taux de données nominaux | 200 Gigabits par seconde (Gbps) |
| Normes de réseau prises en charge | Les données sont transmises en bande InfiniBand HDR (High Data Rate) |
| Modulation du signal | PAM4 (53,125 GBaud par voie) |
| Interface du connecteur (à double extrémité) | Pour les appareils de type SFP56, SFF-8665 |
| Portée maximale par conception (OM4 MMF) | Jusqu'à 100 mètres (20 mètres utilisés) |
| Besoin d'énergie électrique | 3.3 VDC |
| Une dissipation typique du pouvoir | 5.0 watts (par extrémité, toutes les voies activées avec réglage du temps) |
| Température admissible du boîtier | 0°C à +70°C (opérationnel) |
| Des capacités de diagnostic | La valeur de l'indicateur d'émission est calculée en fonction de la fréquence d'émission de l'appareil. |
| Radius de courbure statique minimum | 30 mm |
| Conformité et sécurité essentielles | La valeur de l'échantillon doit être déterminée en fonction de l'échantillonnage. |
Note: disponible dans une gamme de longueurs allant de 3 m (H003V) à 100 m (H100V) pour une correspondance de portée précise.

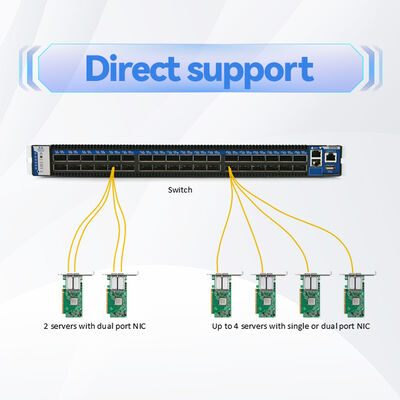

Scénarios de déploiement cible
- Les connexions de commutation à travers les axes:Lier les interrupteurs à feuilles d'une rangée de racks aux interrupteurs à colonne vertébrale d'une autre rangée dans le même hall du centre de données.
- Pools de calcul et de stockage distribués:Connexion de serveurs ou de réseaux de stockage hautes performances situés à plusieurs racks d'écart au sein d'un cluster HPC ou IA.
- Les architectures de fin de rangée (EoR):Connecter des serveurs dans un rack à un interrupteur EoR centralisé qui peut être à 15 à 20 mètres.
- Projets de consolidation des centres de données:L'interconnexion des équipements à travers les espaces de centres de données existants pendant les phases de migration ou d'expansion.
- Liens à haute disponibilité:L'établissement de chemins redondants étendus dans les tissus de réseau où la variabilité de la longueur de liaison est un facteur.
Questions techniques fréquemment posées
Q1: Quelle est la perte de signal réelle sur 20 mètres, et comment l'AOC compense-t-il?
R: Les fibres multimodes présentent une atténuation (généralement ~ 3 dB/km).Le CAO est intégréfonction de réglagerécupère activement l'horloge et les données, "recréant" efficacement un signal numérique propre au récepteur, surmontant ces déficiences.
Q2: Puis-je utiliser une extrémité de cet AOC avec un port QSFP56 et l'autre avec un port QSFP-DD via un adaptateur?
R: Le câble a des connecteurs QSFP56 fixes. Il ne peut se connecter physiquement à un port QSFP-DD que si ce port utilise une cage d'adaptateur passif QSFP56 à QSFP-DD.la compatibilité électrique et de protocole (200 Gb/s) entre le port QSFP-DD du dispositif hôte et l'AOC doit être vérifiée auprès du fournisseur du système;.
Q3: Quelle est la consommation électrique par rapport à l'utilisation de deux émetteurs-récepteurs optiques distincts et d'un câble passif?
R: La puissance totale est comparable ou légèrement optimisée. Un émetteur-récepteur optique 200G QSFP56 typique consomme ~ 3,5 à 4 W. Deux consomment 7 à 8 W, plus la puissance ASIC de commutation pour conduire la fibre externe.Cette AOC consomme environ 10 W au total (5 W par extrémité), offrant une solution rationalisée, souvent plus économe en énergie, en intégrant les conducteurs.
Q4: La couverture de câble convient-elle à la conduite dans des plateaux supérieurs ou sous des planchers surélevés?
R: Oui, le câble est doté d'une housse flexible et durable conçue pour les canaux de gestion de câbles de centre de données standard, y compris les plateaux aériens et les environnements sous le sol.Toujours respecter le rayon de courbure minimum pendant l'installation.
Q5: Que dois-je faire si le DDM signale une alarme "Rx Power Low"?
R: Cela indique une faible puissance optique reçue. Tout d'abord, vérifiez et nettoyez les connecteurs QSFP56 sur les cages de l'AOC et de l'équipement hôte.inspecter la voie du câble pour détecter les virages ou les dommagesL'alarme permet d'avertir rapidement avant qu'une liaison ne tombe en panne, ce qui est crucial pour maintenir le temps de fonctionnement dans les réseaux utilisant des performances élevées.cartes de crédit.
Notes essentielles de manutention et d'installation
- Vérification avant l'installation:Confirmer que l'équipement hôte est équipé de cages QSFP56 et que le firmware prend en charge les AOC de 200 Gb/s. Vérifiez que le budget thermique et énergétique est suffisant dans la conception du système.
- Décharge électrostatique (DEE) Précautions:Manipuler le câble en utilisant des méthodes de sécurité ESD, en particulier lors de l'installation ou du retrait de l'équipement en marche.
- Routage et soulagement de la contrainte:Pour une course de 20 mètres, planifiez soigneusement le parcours afin d'éviter la tension, la compression ou les courbes serrées.
- Procédure de prise à chaud:Le câble peut être branché à chaud. Insérer et retirer les connecteurs carrément et fermement en utilisant le verrou/pull-tab fourni. Attendre quelques secondes pour que le lien s'initialise et se stabilise.
- Spécifications environnementales:Respectez les plages de température et d'humidité de fonctionnement spécifiées.
