Câble optique actif QSFP56 10m Mellanox MFS1S00-H010V | InfiniBand HDR et Ethernet 200 Gb/s, AOC enfichable à chaud avec DDM

Modèle du produit : MFS1S00-H010V | Mots-clés principaux : câble optique actif, AOC 200 Gb/s, câble QSFP56, InfiniBand HDR, interconnexion optique 10 m

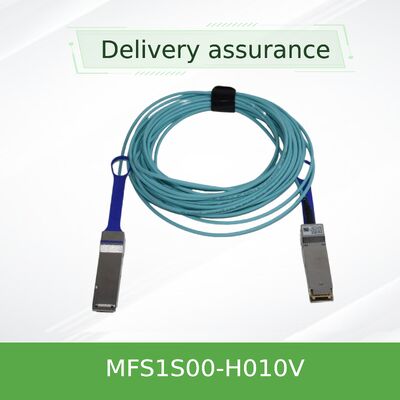

Le NVIDIA MFS1S00-H010V est un Câble optique actif (AOC) de 10 mètres conçu pour les applications exigeantes à large bande passante. Il est équipé de connecteurs QSFP56 aux deux extrémités avec des moteurs optiques intégrés basés sur VCSEL, offrant une liaison complète de 200 Gb/s pour les protocoles InfiniBand HDR et 200 Gigabit Ethernet. Cette interconnexion optique de 10 m est conçue pour relier des connexions entre des commutateurs, ou entre des commutateurs et des serveurs équipés de cartes d’interface réseau compatibles, dans les scénarios où la distance et l’intégrité du signal sont essentielles.

Les performances du câble reposent sur plusieurs technologies avancées :

• Transmission optique : Utilise quatre émetteurs VCSEL (Vertical Cavity Surface Emitting Laser) et les photodétecteurs correspondants fonctionnant sur une fibre multimode OM4.
• Signalisation à haut débit : Utilise le codage PAM4 (modulation d’amplitude d’impulsion à 4 niveaux) à 53,125 GBaud par voie pour atteindre une bande passante globale de 200 Gb/s.
• Traitement du signal intégré : Les circuits de retiming et de récupération d’horloge et de données (CDR) intégrés sur les chemins d’émission et de réception nettoient et régénèrent les signaux à haut débit.
• Gestion normalisée : Conformité totale à la spécification de gestion SFF-8636 via une interface I2C pour le contrôle, l’état et les diagnostics étendus.
• Cadre de conformité : Conçu selon les spécifications HDR de l’InfiniBand Trade Association (IBTA) et porte les principales certifications mondiales (CE, FCC, RoHS).

Le câble fonctionne comme une liaison optique bidirectionnelle autonome. Les flux de données électriques de la carte réseau ou du commutateur hôte entrent dans le module QSFP56. À l’intérieur, les signaux électriques sont conditionnés (égalisés, reclockés) et utilisés pour piloter quatre lasers VCSEL à haut débit, convertissant les données en impulsions optiques. Ces impulsions traversent les quatre fibres multimodes internes sur une portée de 10 mètres. À l’extrémité opposée, des photodiodes intégrées reconvertissent la lumière en signaux électriques. Ceux-ci sont ensuite amplifiés, reclockés et égalisés par les circuits du récepteur avant d’être sortis vers le périphérique connecté. Ce processus de régénération active est essentiel pour maintenir l’intégrité du signal sur la distance étendue, un avantage essentiel de l’architecture AOC 200 Gb/s.

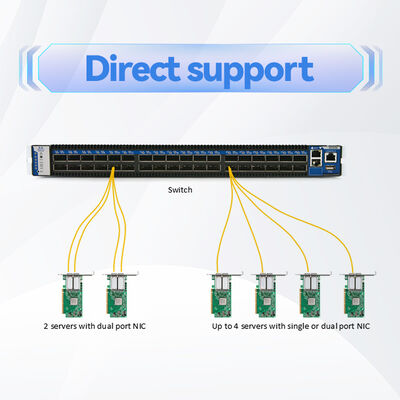

• Liaisons inter-commutateurs (ISL) : Connexion de commutateurs feuilles et dorsales (par exemple, séries NVIDIA SN3000/SN4000) à 200 GbE à l’intérieur et entre les racks.
• Connectivité HPC et tissu d’IA : Établissement de liaisons au sein des tissus InfiniBand HDR pour les clusters d’informatique haute performance et d’intelligence artificielle.
• Connexions de serveurs étendues : Liaison de serveurs avec des cartes NIC compatibles 200G (par exemple, ConnectX-6/7) à des commutateurs en haut de rack situés à plusieurs mètres de distance.

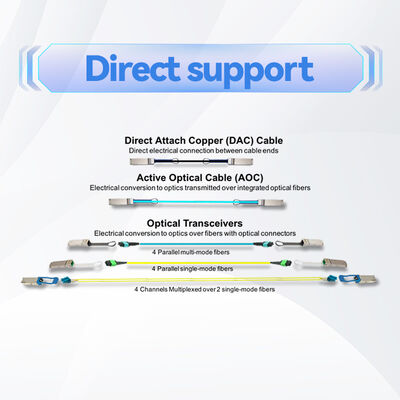

• Extension de centre de données : Idéal pour les connexions qui dépassent la portée pratique des câbles en cuivre passifs (généralement > 3 à 5 m) mais qui ne nécessitent pas d’optique longue distance.
• Agrégation haute densité : Déploiement dans des scénarios où la gestion des câbles et la circulation de l’air sont préoccupantes, car les AOC sont généralement plus flexibles et ont un rayon de courbure plus petit que les alternatives en cuivre passif volumineuses.

Disponibilité de la série : également proposé en longueurs de 3 m, 5 m, 15 m, 20 m, 30 m, 50 m et 100 m.

• Portée et intégrité dans un seul ensemble : Résout le problème courant de connectivité sur 10 mètres où les DAC passifs échouent et les émetteurs-récepteurs séparés ajoutent de la complexité et des points de défaillance potentiels.
• Performances et compatibilité prévisibles : En tant que solution entièrement intégrée de NVIDIA, elle garantit des performances de bout en bout lorsqu’elle est utilisée avec des commutateurs et des cartes réseau NVIDIA compatibles, éliminant ainsi les conjectures.
• Intelligence opérationnelle : Le DDM intégré permet aux opérateurs réseau de surveiller de manière proactive l’état de la liaison (température, niveaux de puissance), ce qui facilite la maintenance préventive et le dépannage rapide, une fonctionnalité absente dans les câbles passifs.
• Optimisation du coût total : Bien que le coût unitaire initial puisse être plus élevé que celui du cuivre passif, il entraîne souvent un coût total de possession inférieur en réduisant le temps d’installation, en éliminant l’approvisionnement en émetteurs-récepteurs et en minimisant les défaillances de liaison.

L’achat auprès de nous garantit une assistance complète du cycle de vie pour ce composant d’interconnexion essentiel.

• Garantie du produit : Couvert par la garantie standard du fabricant NVIDIA pour l’assurance qualité.
• État de l’inventaire : Le MFS1S00-H010V fait partie de notre stock sélectionné, soutenu par un engagement d’inventaire de plusieurs millions de dollars pour une disponibilité fiable.
• Services de déploiement technique : Notre équipe fournit une assistance à l’intégration, aidant à vérifier la compatibilité avec vos modèles de commutateurs et vos cartes NIC spécifiques.
• Assistance continue : Accès au service clientèle et à l’assistance technique 24 h/24 et 7 j/7 pour toute demande opérationnelle.
• Assurance de livraison mondiale : Nous gérons la logistique pour assurer une livraison rapide et précise sur votre site, partout dans le monde.

Q1 : Puis-je utiliser ce câble pour connecter un port 200G à un port 100G ?
R : Le câble lui-même fonctionne à 200 Gb/s. La connectivité à un port 100G nécessiterait que le périphérique hôte (commutateur ou carte réseau) prenne en charge les fonctionnalités de répartition de port ou de négociation de vitesse (comme Rate Select) pour rétrograder la liaison. Ce n’est pas une fonction du câble seul et doit être configuré sur l’équipement connecté.

Q2 : Comment les données de diagnostic aident-elles en pratique ?
R : Les données DDM vous permettent de surveiller la puissance optique de réception en temps réel. Une baisse constante peut indiquer un connecteur sale ou un composant défaillant avant que la liaison ne se coupe. La surveillance de la température permet de s’assurer que le câble ne surchauffe pas en raison d’un blocage de la circulation de l’air. Ceci est crucial pour maintenir la disponibilité des réseaux construits avec des câbles optiques actifs et des ressources informatiques coûteux.

Q3 : La polarité du câble est-elle configurable ou est-elle fixe ?
R : La polarité et le mappage des voies sont fixes dans l’ensemble AOC, conformément à la norme pour une connexion QSFP56 à QSFP56 directe. Il est conçu pour les liaisons directes d’équipement à équipement.

Q4 : Que se passe-t-il si je plie le câble trop fort ?
R : Le dépassement du rayon de courbure minimal de 30 mm peut provoquer des micro-courbures dans les fibres internes, entraînant une atténuation accrue (perte de signal). Une flexion sévère peut causer des dommages permanents et une défaillance complète de la liaison. Utilisez toujours des guides de routage de câble appropriés.

Q5 : Le suffixe « V » a-t-il des implications fonctionnelles ?
R : Oui, le « V » indique la capacité VPI (Virtual Protocol Interconnect), confirmant que ce câble QSFP56 est activé par micrologiciel pour fonctionner à la fois en modes InfiniBand HDR et 200 Gigabit Ethernet, offrant une flexibilité de protocole pour votre infrastructure.

• Vérification avant l’installation : Vérifiez que les deux périphériques de connexion (commutateurs, cartes réseau) prennent en charge le facteur de forme QSFP56, les vitesses de 200 Gb/s et disposent d’un budget énergétique suffisant pour l’AOC.
• Sécurité ESD : Utilisez toujours un bracelet antistatique lors de la manipulation et de l’installation du câble dans des cages d’équipement sous tension.
• Technique d’insertion/retrait : Insérez le connecteur carrément dans la cage jusqu’à ce que vous sentiez un clic. Utilisez la languette de traction attachée pour l’extraction ; ne tirez jamais sur la gaine du câble.
• Considérations environnementales : Assurez-vous que l’environnement d’exploitation reste dans les plages de température et d’humidité spécifiées. Évitez de placer le câble près de sources de chaleur ou en plein soleil.
• Meilleures pratiques de routage des câbles : Planifiez le trajet de 10 mètres pour éviter les arêtes vives, les points de pincement et les zones à forte circulation piétonnière. Utilisez des attaches Velcro pour une fixation sûre et non destructive.
