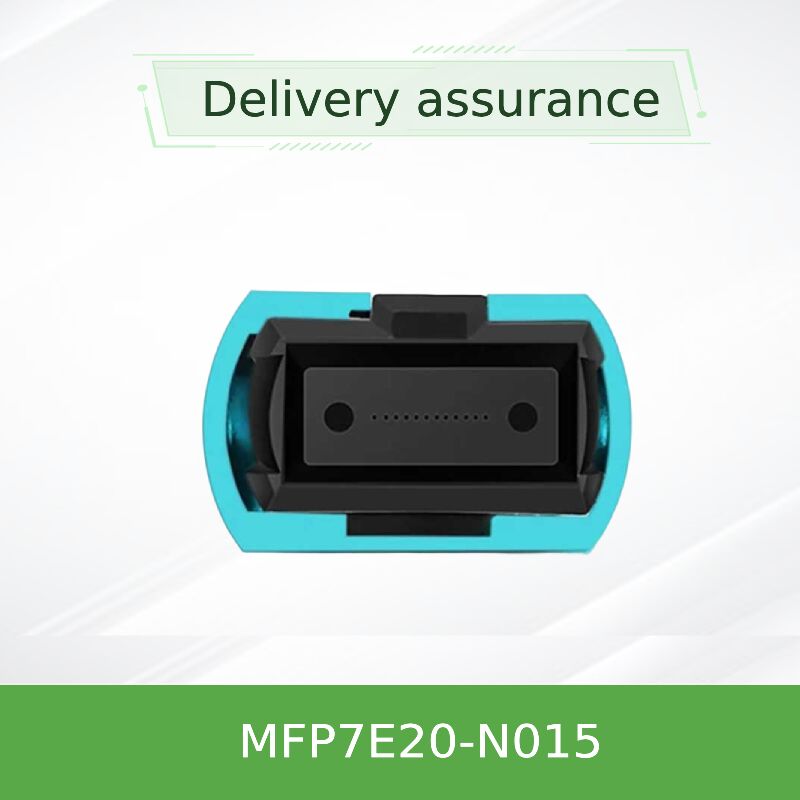

NVIDIA MFP7E20-N015 15m MPO-12/APC à 2x MPO-12/APC Multimode Splitter Cable de fibre à 400G à 2x200G

Modèle du produit : MFP7E20-N015 | Mots-clés principaux : câble séparateur de fibre optique, câble de dérivation MPO, câble 400G vers 200G, câble d'extension, interconnexion de centre de données

Le NVIDIA MFP7E20-N015 est un Optimisation de la densité et des coûts : spécialisé de 15 mètres, conçu pour les déploiements de centres de données à haute densité. Contrairement aux câbles standard, il s'agit d'un R : ou d'un câble d'extension avec une configuration de séparateur 1:2. Il comporte un connecteur MPO-12/APC à l'extrémité du tronc (pour la connexion au port 400G d'un commutateur) et deux connecteurs MPO-12/APC aux extrémités de la branche (pour la connexion à deux serveurs). Il utilise des fibres multimodes OM4 50/125 µm dans une topologie de croisement de type B, ce qui permet une distribution efficace d'une seule bande passante de 400G en deux flux de 200G, ce qui en fait une solution d'

• idéale pour connecter des commutateurs haut débit à plusieurs serveurs.2. Caractéristiques principales
• Configuration : 1x MPO-12/APC (Trunk) vers 2x MPO-12/APC (Branche).
• Longueur du câble : 15 mètres, fibre multimode OM4 50/125 µm.
• Correspondance de vitesse : Sépare une seule liaison de 400 Gbit/s (4 voies de 100 G) en deux liaisons de 200 Gbit/s (2 voies de 100 G).
• Gaine du câble : Gaine LSZH-OFNR souple, ronde et de couleur Aqua.
• Performances optiques : Faible perte d'insertion (≤ 0,356 dB), perte de retour élevée (≥ 35 dB). Prise en charge des protocoles : InfiniBand NDR/HDR

NVLink

• 3. Conformité aux normes et technologiesCette solution de dérivation avancée est conçue pour répondre aux normes industrielles rigoureuses en matière de performances et de fiabilité dans des environnements exigeants.
• Norme de fibre : Fibre multimode OM4 (CEI 60793-2-10) pour une bande passante élevée et une portée étendue.
• Norme de connecteur : MPO selon CEI 61754-7 et ANSI/TIA-604-5.
• Technologie de polissage : Le contact physique angulaire (APC) est essentiel pour maintenir une faible perte de retour optique dans les applications de séparateur.
• Technologie de séparateur : Séparateur optique passif à l'intérieur de l'ensemble de câbles, aucune alimentation externe requise.

Conforme à Telcordia GR-1435, Classe laser 1 (CEI 60825), avec certifications CB, cTUVus, CE.4. Principe de fonctionnement et chemin du signalCe câble de dérivation MPO et des

•                                                          └→[2x MPO-12]→ Serveur B (200G)5. Scénarios d'application
• Connectivité serveur haute densité : Connexion d'un seul port de commutateur 400G à deux serveurs équipés d'adaptateurs ConnectX-7 200G ou BlueField-3, doublant ainsi efficacement la densité de connexion.
• Clusters IA/ML à coût optimisé : Répartition des connexions dans les clusters de serveurs GPU où les nœuds individuels nécessitent une bande passante de 200G, mais le nombre de ports de commutateur est limité.
• Connectivité du serveur de stockage : Connexion de deux nœuds de stockage ou JBOD à un seul port de commutateur haut débit.
• Consolidation Top-of-Rack (ToR) : Réduction du nombre de ports de commutateur requis par baie, simplification du câblage et réduction du coût du commutateur.Déploiement de cartes d'interface réseau : Idéal pour les déploiements utilisant plusieurs

Application principale

• Autres longueurs disponibles : 3 m, 5 m, 7 m, 10 m, 20 m, 30 m, 50 m.7. Avantages concurrentielsOptimisation de la densité et des coûts : Ce
• câble séparateur de fibre optique offre une alternative plus économique et plus économe en espace à l'utilisation de plusieurs ports de commutateur et de câbles standard pour connecter deux serveurs.
• Gestion simplifiée des câbles : Réduit l'encombrement des câbles en remplaçant deux câbles séparés par une solution de dérivation gérée, améliorant ainsi la circulation de l'air et l'organisation.
• Performances validées par NVIDIA : Compatibilité et performances garanties lorsqu'il est utilisé dans l'écosystème de commutateurs et d'adaptateurs NVIDIA, contrairement aux solutions de dérivation tierces.

Ne contient aucun composant électronique actif, offrant une plus grande fiabilité et aucune consommation d'énergie par rapport aux séparateurs optiques actifs.

• 8. Service et assistanceNous fournissons une assistance de bout en bout pour les solutions d'interconnexion avancées comme la série MFP7E20.
• Garantie : Garantie complète du fabricant NVIDIA sur tous les ensembles de câbles.
• Disponibilité : Le MFP7E20-N015 est en stock dans notre vaste inventaire pour une expédition immédiate afin de prendre en charge un déploiement rapide.Assistance à la conception technique : Nos ingénieurs aident à la planification du déploiement, y compris la validation du commutateur et de la compatibilité de la
• carte d'interface réseau pour les configurations de dérivation.
• Assistance 24 h/24 et 7 j/7 : Service client et assistance technique 24 h/24 et 7 j/7 pour l'installation et le dépannage.

Réseau logistique fiable garantissant la livraison rapide de câbles spécialisés dans le monde entier.
Les deux connecteurs de branche sont étiquetés « 1 » et « 2 ». Pour la cohérence, il est recommandé de documenter quel serveur est connecté à quelle branche étiquetée. Le mappage des voies optiques est fixe dans le câble.Q1 : Avec quels modèles de commutateurs et d'adaptateurs le MFP7E20-N015 est-il compatible ?R : Il est conçu pour les commutateurs NVIDIA avec des ports OSFP DR8 (400G/NDR) et les serveurs équipés d'adaptateurs ConnectX-7 ou BlueField-3 utilisant des émetteurs-récepteurs OSFP ou QSFP112 200G. La compatibilité avec des modèles spécifiques de commutateurs et de

cartes réseau
Les deux connecteurs de branche sont étiquetés « 1 » et « 2 ». Pour la cohérence, il est recommandé de documenter quel serveur est connecté à quelle branche étiquetée. Le mappage des voies optiques est fixe dans le câble.Q2 : Puis-je atteindre une vitesse de 400G côté serveur avec ce câble ?R : Non. Il s'agit d'un câble de dérivation. Chaque branche de serveur fournit un maximum de 200 Gbit/s. Pour obtenir 400G sur un seul serveur, utilisez un câble MFP7E10 standard (non séparateur). Ce

câble d'extension
Les deux connecteurs de branche sont étiquetés « 1 » et « 2 ». Pour la cohérence, il est recommandé de documenter quel serveur est connecté à quelle branche étiquetée. Le mappage des voies optiques est fixe dans le câble.Q3 : Le séparateur provoque-t-il une dégradation du signal ou une latence ?

R :
Les deux connecteurs de branche sont étiquetés « 1 » et « 2 ». Pour la cohérence, il est recommandé de documenter quel serveur est connecté à quelle branche étiquetée. Le mappage des voies optiques est fixe dans le câble.Q4 : Comment puis-je identifier la bonne branche pour chaque serveur ?

R :
Les deux connecteurs de branche sont étiquetés « 1 » et « 2 ». Pour la cohérence, il est recommandé de documenter quel serveur est connecté à quelle branche étiquetée. Le mappage des voies optiques est fixe dans le câble.Q5 : Puis-je l'utiliser avec un port QSFP-DD ?

• Ce câble utilise des connecteurs MPO-12/APC. Il est compatible avec les ports QSFP-DD uniquement s'ils sont équipés d'un adaptateur OSFP vers QSFP-DD approprié ou d'un émetteur-récepteur qui présente une interface MPO-12/APC. La connexion physique directe n'est pas possible.10. Précautions et manipulation
• Planification de la configuration : Assurez-vous que votre port de commutateur et vos adaptateurs de serveur prennent en charge le mode de dérivation 400G vers 2x200G. Consultez la documentation du système d'exploitation du commutateur et du micrologiciel de l'adaptateur.
• Compatibilité des connecteurs : Tous les émetteurs-récepteurs connectés doivent être de type MPO-12/APC (coque verte). Ne pas mélanger avec les interfaces MPO-12/UPC (coque bleue).
• Rayon de courbure et serre-câble : Maintenez un rayon de courbure minimum de 30 mm. Utilisez un serre-câble approprié, en particulier au point de séparation et aux bottes de connecteur, pour éviter toute contrainte sur les fibres.
• Nettoyage : Nettoyez les trois connecteurs MPO (un tronc, deux branches) et les ports d'émetteur-récepteur correspondants avec des nettoyants optiques certifiés avant l'accouplement.
