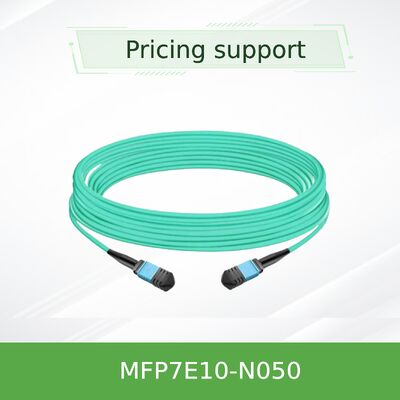

Câble fibre optique multimode MPO-12/APC vers MPO-12/APC 50m NVIDIA MFP7E10-N050 pour interconnexion 400G/NDR à portée maximale

Modèle du produit : MFP7E10-N050 | Mots clés principaux : câble à fibre optique, câble MPO, câble fibre 50 m, interconnexion NDR, câble longue portée

Le MFP7E10-N050 de NVIDIA représente la variante à portée maximale de la série MFP7E10, un câble à fibre optique passif haute performance de 50 mètres conçu pour les applications de centres de données exigeantes nécessitant une connectivité étendue. Cet ensemble de câbles est doté de connecteurs MPO-12/APC aux deux extrémités et utilise des fibres multimodes OM4 50/125 µm dans une configuration de type B (croisée). En tant que solution essentielle de câble longue portée, il permet des connexions 400G/NDR fiables et à faible latence entre les commutateurs, les adaptateurs et les DPU sur la distance maximale autorisée pour les déploiements de fibres multimodes OM4 passives.

• Type de connecteur : MPO-12, polissage angulaire (APC), connecteurs femelles aux deux extrémités.
• Longueur et type de câble : Fibre multimode OM4 50/125 µm de 50 mètres, topologie croisée de type B.
• Distance maximale prise en charge : Fournit la capacité de portée complète de 50 mètres pour la fibre multimode OM4 dans les applications 400G.
• Gaine de câble : Gaine LSZH-OFNR de couleur Aqua, durable et flexible, pour une sécurité et une installation optimales.
• Performances optiques : Conçu pour une faible perte d’insertion (≤ 0,37 dB au total), une perte de retour élevée (≥ 35 dB).
• Prise en charge des protocoles : InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink

Cette solution d’interconnexion à portée maximale est basée sur les normes industrielles les plus élevées pour garantir l’intégrité des performances sur des distances étendues.

• Norme de fibre : Fibre multimode OM4 Premium (CEI 60793-2-10) optimisée pour les applications à portée étendue 400G.
• Norme de connecteur : MPO selon CEI 61754-7 et ANSI/TIA-604-5 pour des performances mécaniques constantes.
• Technologie de polissage : Contact physique angulaire (APC) essentiel pour maintenir la qualité du signal à la distance maximale.
• Sécurité et conformité : Conformité totale aux certifications Telcordia GR-1435, Classe laser 1 (CEI 60825), CB, cTUVus, CE.
• Matériau environnemental : La gaine LSZH dépasse les exigences réglementaires en matière de sécurité incendie et d’environnement.

Ce câble à fibre optique passif de longueur étendue sert d’autoroute optique efficace pour la transmission de données à haut débit sur des distances maximales. Chaque connecteur MPO contient 12 positions de fibre, dont 8 sont activement utilisées pour la communication bidirectionnelle (4 voies d’émission et 4 voies de réception). Configuré comme un câble de type B, il effectue un croisement interne précis où les signaux optiques des voies Tx 1 à 4 à l’extrémité d’origine se connectent aux voies Rx 12 à 9 à l’extrémité de terminaison. Cet alignement exact garantit un couplage optimal entre les émetteurs et les récepteurs. Le polissage angulaire de 8° des connecteurs APC est particulièrement critique aux vitesses 400G/NDR sur 50 mètres, car il disperse efficacement la lumière réfléchie loin du cœur de la fibre, préservant ainsi la clarté du signal et minimisant les taux d’erreur binaires, une caractéristique essentielle pour des performances de câble longue portée fiables.

• Connectivité transversale de centre de données : Connexion de baies d’équipement sur différentes allées de centre de données.
• HPC/Clusters à portée étendue : Formation de liaisons à faible latence à distance maximale dans les structures InfiniBand NDR pour l’informatique distribuée.
• Liaisons de centre de données de type campus : Connexion de salles ou de pods de centre de données adjacents au sein de la même installation.
• Backbone de commutateur à commutateur à distance maximale : Établissement de connexions spine-leaf 400G aux limites extérieures de la portée multimode passive.
• Connexions étendues de stockage à calcul : Liaison de baies de stockage distantes à des clusters de calcul dans de grandes empreintes de centres de données.

Remarque : Il s’agit de la variante de longueur maximale de la série MFP7E10. Des longueurs plus courtes (3 m à 40 m) sont disponibles pour différentes exigences de portée.

• Solution de portée passive maximale : Fournit la connexion la plus longue possible à l’aide de la fibre multimode OM4 passive pour 400G/NDR, éliminant ainsi le besoin de composants actifs dans de nombreux scénarios.
• Validation de bout en bout NVIDIA : Contrairement aux câbles MPO génériques, cette variante de 50 mètres est spécifiquement testée et validée au sein de l’écosystème complet de NVIDIA pour des performances garanties à la distance maximale.
• Alternative économique à longue portée : Offre une solution plus économique par rapport aux câbles optiques actifs ou aux conversions monomodes pour des distances allant jusqu’à 50 mètres.
• Cohérence optique supérieure : Des processus de fabrication et de test rigoureux garantissent des caractéristiques de performance uniformes sur toute la longueur du câble, ce qui est essentiel pour maintenir la marge de liaison.

Nous fournissons une assistance complète adaptée aux scénarios de déploiement à portée maximale.

• Garantie : Garantie complète du fabricant avec documentation complète pour les déploiements étendus.
• Inventaire et livraison spécialisée : Le MFP7E10-N050 est disponible en stock avec un emballage spécialisé pour la protection des câbles longs pendant l’expédition.
• Consultation de conception technique : Nos experts fournissent des consultations avant-vente pour la planification du déploiement à portée maximale, y compris l’analyse du budget de liaison.
• Assistance à l’installation : Assistance technique 24 h/24 et 7 j/7 pour les problèmes d’installation spécifiques aux longues longueurs de câble et aux déploiements à portée étendue.
• Logistique mondiale : Expédition gérée avec une manipulation minutieuse pour les livraisons de câbles de longue longueur dans le monde entier.

Q1 : Le MFP7E10-N050 est-il réellement capable de prendre en charge 400G à 50 mètres ?
R : Oui. Ce câble fibre 50 m est spécialement conçu et testé pour prendre en charge 400 GbE et InfiniBand NDR 400 Gb/s sur toute la distance de 50 mètres lorsqu’il est utilisé avec une fibre multimode OM4 conforme et des émetteurs-récepteurs NVIDIA.

Q2 : Que se passe-t-il si j’ai besoin d’un peu plus de 50 mètres ?
R : Pour les distances supérieures à 50 mètres, des solutions alternatives telles que les câbles optiques actifs (AOC) ou la fibre monomode avec des émetteurs-récepteurs appropriés doivent être envisagées. La limite de 50 mètres est basée sur le budget de puissance optique des solutions multimodes passives à des vitesses de 400G.

Q3 : Existe-t-il des exigences de manipulation spéciales pour un câble fibre de 50 mètres ?
R : Oui. Ce câble longue portée nécessite une manipulation prudente. Utilisez des bobines de câble pour le déploiement, évitez de le tordre ou de le plier, maintenez un rayon de courbure minimal (30 mm) et planifiez l’itinéraire méticuleusement pour éviter les points de contrainte. Une installation professionnelle est recommandée.

Q4 : Puis-je utiliser ce câble pour des applications 200G ou 100G sur 50 mètres ?
R : Absolument. Le câble est entièrement rétrocompatible et fournira généralement une marge de liaison supplémentaire à des débits de données inférieurs (200G/100G), ce qui le rend très fiable pour ces applications à la distance maximale.

Q5 : Comment les performances de la liaison sont-elles vérifiées pour des câbles aussi longs ?
R : Chaque MFP7E10-N050 est soumis à des tests complets en usine, notamment la mesure de la perte d’insertion de bout en bout pour les 8 fibres actives, la vérification de la perte de retour et les tests de continuité pour s’assurer qu’il répond aux spécifications de performance strictes de NVIDIA avant l’expédition.

• Vérification de la distance : Confirmez que la distance de votre liaison ne dépasse pas 50 mètres pour garantir un fonctionnement fiable dans le budget de puissance optique.
• Installation professionnelle recommandée : En raison de la longueur et de la complexité de la manipulation, une installation professionnelle est conseillée pour un déploiement optimal.
• Planification du routage des câbles : Planifiez l’itinéraire complet du câble avant l’installation. Utilisez des chemins de câbles, des gestionnaires et des serre-câbles appropriés. Évitez les parcours parallèles avec les câbles d’alimentation dans la mesure du possible.
• Gestion du rayon de courbure : Maintenez strictement le rayon de courbure minimal de 30 mm sur tout le trajet du câble, en particulier aux coins et aux points d’entrée/de sortie.
• Protection des connecteurs : Gardez les capuchons anti-poussière jusqu’à ce que vous soyez prêt pour l’installation. Nettoyez les connecteurs du câble et de l’émetteur-récepteur avec des outils certifiés avant l’accouplement, ce qui est particulièrement important pour les longs câbles où la marge du signal est critique.
• Tests et certification : Après l’installation, effectuez des tests de perte d’insertion de liaison pour vérifier que le canal complet répond aux exigences de l’émetteur-récepteur.
