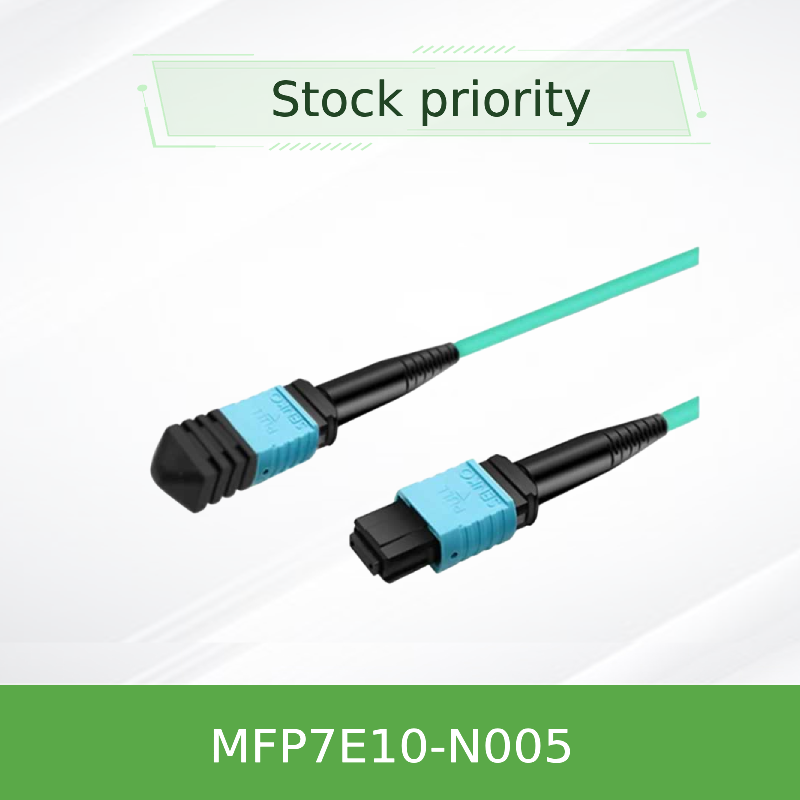

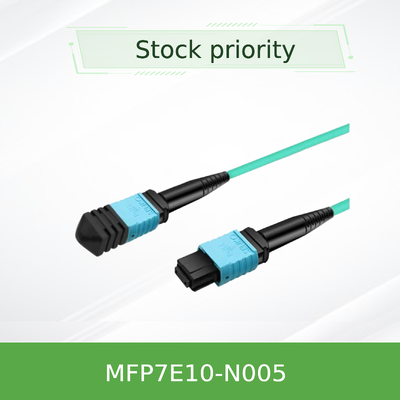

NVIDIA MFP7E10-N005 5m MPO-12/APC à MPO-12/APC Multimode câble à fibre optique pour 400G/NDR InfiniBand et Ethernet

Modèle du produit : MFP7E10-N005 | Mots-clés principaux : câble à fibre optique, DAC haut débit, câble MPO, interconnexion NDR, câble optique passif

Le MFP7E10-N005 de NVIDIA est un câble à fibre optique passif haute performance de 5 mètres, conçu pour les interconnexions de centres de données modernes. Cet ensemble de câbles utilise des connecteurs MPO-12/APC aux deux extrémités et abrite des fibres multimodes OM4 50/125 µm. Il est spécialement conçu comme un DAC haut débit (Direct Attach Cable) croisé (Type-B) pour créer des liaisons point à point entre les émetteurs-récepteurs optiques 400/800 Gb/s. Son rôle principal est de fournir une couche physique fiable et à faible perte pour la transmission de données dans les réseaux informatiques hautes performances, les clusters d'IA et les réseaux de stockage utilisant les protocoles InfiniBand NDR ou 400 Gigabit Ethernet.

• Type de connecteur : MPO-12 femelle à femelle avec polissage angulaire de 8° (APC).
• Type et longueur de câble : 5 mètres (N005), fibre multimode OM4 50/125 µm, topologie de type B (croisée).
• Portée maximale : Prend en charge les liaisons jusqu'à 50 mètres avec la fibre OM4, idéal pour les connexions intra-rack et intra-rangée.
• Gaine : Gaine LSZH-OFNR ronde et flexible de couleur Aqua pour une meilleure circulation de l'air et la sécurité incendie.
• Performance : Faible perte d'insertion (≤ 0,35 dB + 0,0004 x L) et perte de retour élevée (≥ 35 dB).
• Prise en charge des protocoles : InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) et NVLink.

Cette solution d'interconnexion est basée sur des normes industrielles établies et fiables pour garantir l'interopérabilité et les performances.

• Norme de fibre optique : Fibre multimode OM4 (CEI 60793-2-10).
• Norme de connecteur : MPO selon CEI 61754-7 et ANSI/TIA-604-5.
• Type de polissage : Contact physique angulaire (APC), essentiel pour réduire la perte de retour optique dans les liaisons à haut débit.
• Conformité et sécurité : Conforme à la norme Telcordia GR-1435 pour la fiabilité des connecteurs. Classe laser 1 (CEI 60825). Les certifications de sécurité incluent CB, cTUVus, CE.
• Environnement : Le matériau de la gaine LSZH répond aux exigences strictes en matière de fumée et de toxicité.

Ce câble MPO passif fonctionne comme un chemin optique précis. Il contient 12 positions de fibre dans chaque ferrule MPO, dont 8 sont actives pour la transmission de données bidirectionnelle (4 Tx, 4 Rx par direction). En tant que câble de type B, il effectue un « croisement » interne des paires de fibres d'émission et de réception. Plus précisément, la voie de fibre 1 de l'émetteur-récepteur à une extrémité est connectée à la voie 12 de l'émetteur-récepteur opposé, garantissant que l'émetteur (laser) à une extrémité est correctement aligné avec le récepteur (photodétecteur) à l'autre extrémité. Les faces d'extrémité angulaires à 8° des connecteurs APC sont essentielles pour disperser toute lumière réfléchie loin du cœur, préservant ainsi l'intégrité du signal, ce qui est primordial pour les performances des DAC haut débit à des débits de 400G.

• Liaisons commutateur à commutateur : Connexion des commutateurs spine et leaf dans une structure réseau Clos 400G.
• Liaisons commutateur à adaptateur : Fournir une connectivité à haut débit des commutateurs top-of-rack (ToR) aux serveurs équipés de cartes réseau ConnectX-7 ou de DPUs BlueField-3.
• Calcul haute performance (HPC) et clusters d'IA : Formation d'interconnexions à faible latence entre les nœuds de calcul et de stockage dans les réseaux InfiniBand NDR.
• Connectivité intra-rack/intra-rangée de centre de données : Un câble à fibre optique idéal pour les distances au-delà de la portée des câbles en cuivre passifs, généralement entre 3 et 50 mètres.

Autres longueurs disponibles : 3 m, 7 m, 10 m, 15 m, 20 m, 25 m, 30 m, 35 m, 40 m, 50 m.

• Optimisation de l'écosystème NVIDIA : Contrairement aux câbles MPO génériques, ce câble est testé et validé de bout en bout avec les commutateurs, cartes réseau, et les émetteurs-récepteurs NVIDIA, garantissant une fiabilité et des performances plug-and-play.
• Polissage APC pour un avantage à haut débit : Le polissage APC est essentiel pour les débits 400G/NDR pour gérer la réflectance, offrant un avantage clair par rapport aux câbles polis UPC utilisés pour les générations à plus faible vitesse.
• Qualité de fabrication supérieure : Des processus de fabrication et de test rigoureux se traduisent par des taux de défaillance plus faibles et des performances optiques constantes sur tous les câbles.
• Prêt pour l'avenir : Prend en charge les dernières normes 400G/NDR, protégeant les investissements en infrastructure à mesure que les réseaux évoluent à partir de 100/200G.

Nous soutenons chaque produit que nous fournissons avec un ensemble de services complet :

• Garantie : Couvert par la garantie standard du produit NVIDIA. Documentation fournie.
• Disponibilité et livraison rapide : Le modèle MFP7E10-N005 est généralement disponible en stock. Notre inventaire global de 10 millions de dollars garantit que nous pouvons répondre aux demandes importantes et urgentes.
• Support technique : Notre équipe technique spécialisée fournit des conseils avant-vente et une assistance après-vente 24 h/24 et 7 j/7 pour l'installation et le dépannage.
• Chaîne d'approvisionnement mondiale : Nous gérons une logistique fiable pour assurer une livraison précise et rapide dans le monde entier, forte de plus d'une décennie d'expérience dans la distribution de matériel réseau.

Q1 : Puis-je utiliser ce câble MFP7E10-N005 pour connecter un port OSFP à un port QSFP112 ?
R : Oui, absolument. Ce câble est conçu pour interconnecter divers facteurs de forme 400G. Une extrémité se connecte à un émetteur-récepteur OSFP DR8 (courant dans les commutateurs), et l'autre extrémité peut se connecter à un émetteur-récepteur QSFP112 (courant dans les cartes réseau ConnectX-7), à condition que les émetteurs-récepteurs appropriés soient utilisés.

Q2 : Quelle est la différence entre les câbles MPO-12/APC et MPO-12/UPC ?
R : La principale différence réside dans le polissage du connecteur. L'APC (Angled Physical Contact) a un angle de 8° pour minimiser la réflexion arrière, ce qui est essentiel pour les liaisons à haut débit et à une seule longueur d'onde comme 400G/NDR. L'UPC (Ultra Physical Contact) a un polissage plat et est courant dans les optiques parallèles à plus faible vitesse (par exemple, 100G-SR4). Ils ne sont pas physiquement compatibles.

Q3 : Ce câble est-il un « Direct Attach Copper (DAC) » ou un « Active Optical Cable (AOC) » ?
R : Ce n'est ni l'un ni l'autre. Il s'agit d'un câble optique passif ou d'un câble à fibre optique. Il ne contient que des fibres et des connecteurs, sans électronique active. Il nécessite l'installation d'émetteurs-récepteurs optiques enfichables séparés dans les ports du commutateur ou de la carte réseau.

Q4 : Quel est le rayon de courbure minimal de ce câble lors de l'installation ?
R : Le rayon de courbure minimal le long du câble est de 30 mm (environ 1,2 pouce). Le plier plus serré peut endommager définitivement les fibres et augmenter la perte de signal.

Q5 : Comment nettoyer et entretenir ces connecteurs MPO ?
R : Utilisez toujours des nettoyants de connecteurs optiques approuvés (style clicker ou cassette) sur la ferrule du câble et le port de l'émetteur-récepteur avant l'accouplement. Gardez les capuchons anti-poussière lorsque vous n'êtes pas connecté. Évitez de toucher les faces d'extrémité.

• Vérification de la compatibilité : Assurez-vous que vos émetteurs-récepteurs sont de type MPO-12/APC (généralement avec un corps de connecteur vert). N'essayez pas de les accoupler avec des connecteurs MPO-12/UPC à corps bleu.
• Conditions environnementales : Fonctionnez et stockez dans les plages de température spécifiées (-40 °C à +85 °C de stockage, 0 °C à +70 °C de fonctionnement) et d'humidité (10 % à 85 % sans condensation).
• Sécurité d'installation : Bien que le câble lui-même ne soit pas sensible aux décharges électrostatiques, les émetteurs-récepteurs auxquels il se connecte le sont. Utilisez toujours un bracelet antistatique lors de la manipulation des émetteurs-récepteurs et des câbles pendant l'installation.
• Contrainte mécanique : Évitez d'écraser, de pincer ou de soumettre le câble à une charge de traction excessive. Utilisez des gestionnaires de câbles pour le support.
• Certification : Pour les documents de certification réglementaire officiels (CE, FCC, etc.), veuillez demander le fichier zip de certification à votre FAE NVIDIA ou à notre équipe d'assistance. Cette solution de DAC haut débit spécifique est conçue pour les environnements de centres de données commerciaux.
