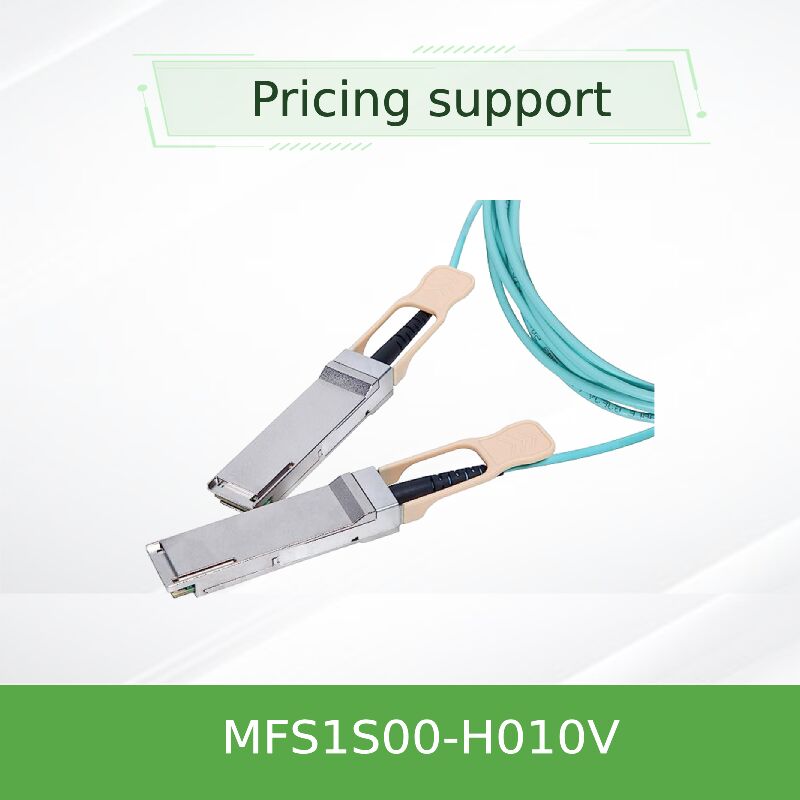

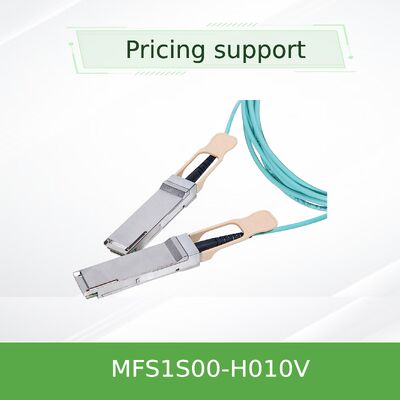

Mellanox MFS1S00-H010V 10m 200Gb/s QSFP56 câble optique actif à portée étendue pour les réseaux de centres de données

Le MFS1S00-H010V est un câble optique actif de 10 mètres de qualité supérieure, conçu pour les environnements de centres de données exigeants de 200 Gigabits. Cette solution, qui fonctionne comme une interconnexion de carte réseau hautes performances et est également reconnue sous le nom de mq9700, utilise une optique VCSEL avancée pour surmonter les limitations de distance des câbles en cuivre. Il fournit un composant de carte réseau fiable et prêt à l'emploi, essentiel pour la création d'architectures réseau flexibles et à large bande passante dans les baies de serveurs et les rangées de commutateurs.

• Portée étendue de 10 mètres : Idéal pour les connexions à l'intérieur et entre les baies adjacentes, offrant une plus grande flexibilité de disposition que les DAC courts.
• Bande passante de 200 Gb/s : Fournit un débit global de 200 Gb/s en utilisant 4 voies PAM4 de 50 Gb/s pour InfiniBand HDR et 200 GbE.
• Diagnostics intégrés : La surveillance diagnostique numérique (DDM) complète fournit des données en temps réel sur la puissance optique, la température et la tension pour chaque voie.
• Faible consommation d'énergie : Consommation électrique typique de 5,0 W par extrémité, optimisant l'efficacité énergétique dans les déploiements denses.
• Robuste et conforme : Conformité totale aux normes SFF-8665 (QSFP56), SFF-8636 (Gestion) et RoHS.
• Commodité enfichable à chaud : Prend en charge l'insertion et le retrait en toute sécurité sans interruption du système.

Ce produit incarne une technologie d'interconnexion de pointe. Basé sur le facteur de forme QSFP56 (SFF-8665), il intègre quatre émetteurs-récepteurs optiques indépendants basés sur VCSEL PAM4 de 50G. La gestion est exécutée via une interface I²C SFF-8636 standardisée, permettant des fonctionnalités avancées telles que la retransmission par voie et le conditionnement du signal programmable. Cette base technologique garantit que la série mq9700 offre une intégrité du signal constante et de haute fidélité.

L'AOC agit comme une extension intégrée de l'interface électrique du système hôte. Les signaux électriques du port QSFP56 pilotent les lasers VCSEL intégrés, convertissant les données en impulsions lumineuses qui traversent les fibres multimodes internes. À l'extrémité opposée, les photodétecteurs reconvertissent les signaux optiques en signaux électriques. Chaque voie est dotée d'une récupération d'horloge et de données (CDR) pour nettoyer et retransmettre le signal, compensant la gigue et l'atténuation sur la distance de 10 mètres.

• Tissus InfiniBand inter-baies : Connexion de nœuds de calcul ou de stockage sur plusieurs baies au sein d'un cluster HDR.
• Connexions étendues de type feuille-épine : Idéal pour les liaisons 200 GbE entre les commutateurs feuille et épine qui ne se trouvent pas dans les baies adjacentes.
• Systèmes de stockage distribués : Liaison des contrôleurs de stockage aux JBOD ou aux baies tout-flash sur de plus longues distances au sein de la même rangée.
• Calcul haute performance (HPC) : Interconnexion des nœuds de calcul et des sous-systèmes d'E/S dans des clusters à grande échelle.

• Portée optimale pour la connectivité intra-rangée : La longueur de 10 m est le « point idéal » pour de nombreuses connexions inter-baies, évitant le coût et la complexité des émetteurs-récepteurs et des câbles de raccordement séparés.
• Intégrité du signal supérieure : La retransmission intégrée sur chaque voie garantit un signal propre et robuste aux deux extrémités, réduisant les taux d'erreur binaires (BER) au niveau du système.
• Réduction du coût total de possession (TCO) : Un poids inférieur et un rayon de courbure plus petit par rapport aux DAC en cuivre simplifient l'installation et réduisent la contrainte sur les ports de commutation.
• Gestion proactive du réseau : Les capacités DDM permettent aux administrateurs de surveiller l'état du câble et de prévoir les défaillances potentielles.

• Précautions ESD : Manipulez toujours en utilisant des mesures antistatiques. Les connecteurs sont sensibles aux décharges électrostatiques.
• Rayon de courbure : Maintenez un rayon de courbure non inférieur à 30 mm lors de l'installation et dans les positions fixes.
• Entretien des connecteurs : Gardez les capuchons de protection en place jusqu'à ce que vous soyez prêt à installer. Évitez de toucher les ouvertures optiques.
• Compatibilité du système : Confirmez que votre carte de commutateur ou d'adaptateur répertorie spécifiquement la compatibilité avec les « AOC 200G QSFP56 » ou les « AOC InfiniBand HDR ».
• Mode d'alimentation : Le câble s'initialise en mode basse consommation. Le système hôte doit activer le mode haute vitesse via la broche LPMode ou les paramètres I²C pour une fonctionnalité complète.
