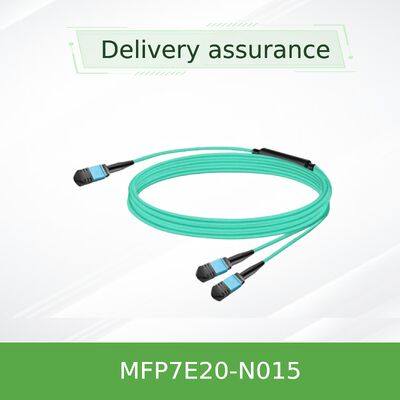

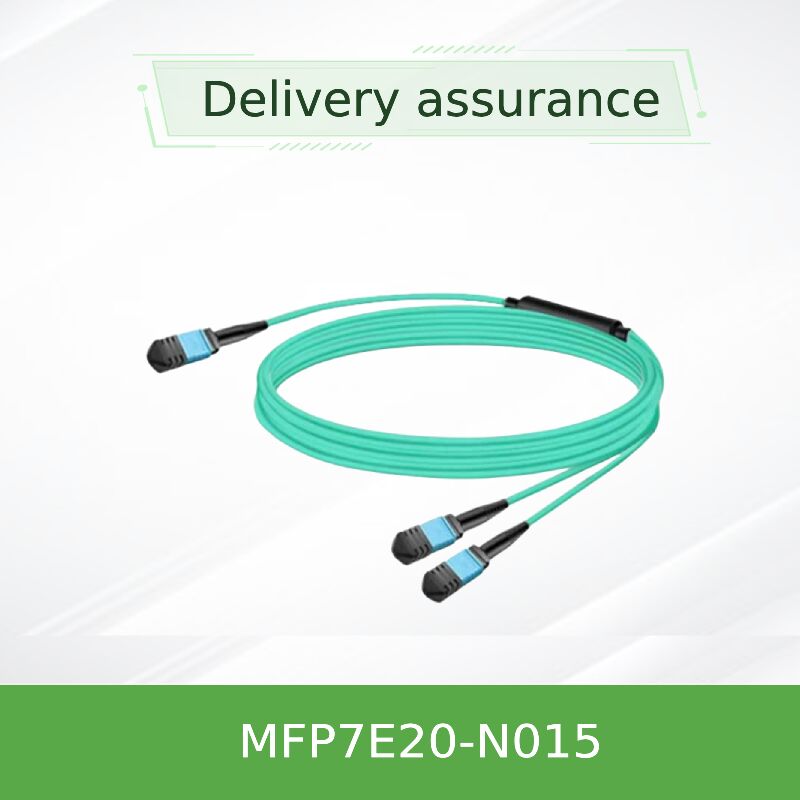

NVIDIA MFP7E20-N015 15m MPO APC 1:2 câble de séparation de fibres pour une connectivité de rupture de centre de données 400G/NDR
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E20-N015 |
| Document: | MFP7E20-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MFP7E20-N015 | Forme du matériau: | Fil rond |
|---|---|---|---|
| Autorisation de résistance à la traction: | 1000N <10000N | Certification: | RoHS, CE, ISO9001, VDE, CCC |
| Matériau de gaine: | PVC | Longueur: | 15m |
| Débit de données: | 400 Go / s | Origine: | Inde / Israël / Chine |
| Mettre en évidence: | NVIDIA 15m MPO câble à séparateur de fibres,Cable de rupture du centre de données 400G,Diviseur de fibres NDR avec garantie |
||
Description de produit
Optimisez la densité des ports réseau à haute vitesse avec le NVIDIAPour l'utilisation des appareils électroménagersCette solution décompose efficacement une seule interface OSFP Twin-Port compatible 800G en deux liaisons 400G indépendantes,connexion directe à des appareils tels que les adaptateurs réseau NVIDIA ConnectX-7 et les DPU BlueField-3Doté de connecteurs MPO-12/APC à faible perte, d'une housse flexible LSZH et d'une conception croisée de type B, il offre une fiabilité,connectivité haute performance pour les environnements de centre de données InfiniBand exigeants de 400GbE et NDR.
Le NVIDIA MFP7E20-N015 est un câble à fibre optique multimode terminé en usine conçu pour les architectures réseau à haute densité et à large bande passante.permettant à un seul port de commutation à radix élevé de desservir deux terminaux en avalCeci est essentiel pour construire des réseaux de feuilles vertébrales rentables et évolutifs, des grappes d'IA/ML et des backbones de stockage où la maximisation de l'utilité des ports de commutation est primordiale.Le câble fait partie d'un écosystème certifié pour les solutions réseau hautes performances de NVIDIA.
- Configuration de sortie:Topologie de séparateur 1xMPO-12 à 2xMPO-12 pour la multiplication des ports.
- Appui à grande vitesse:Conçu pour les protocoles Ethernet 400 Gigabit et NDR (400G) InfiniBand.
- Connecteurs haut de gammeLes connecteurs MPO-12 avec contact physique à angle de 8° (APC) sont poli pour minimiser la rétro-réflexion optique (≥35 dB RL).
- Le câblage de raccordement direct:Il implémente une carte de fibre de type B (crossed), permettant une connexion directe émetteur-récepteur.
- Construction durable et sûre:Il est équipé d'une veste LSZH-OFNR flexible de couleur aquatique, ignifuge et à faible teneur en fumée.
- Assurance qualité:Fabriqué conformément aux normes IEC 61754-7 et Telcordia GR-1435 pour assurer la fiabilité.
Ce câble intègre des technologies optiques et mécaniques éprouvées pour assurer l'interopérabilité et les performances:
- Des fibres:50/125 μm OM4 Multimode (pour une longueur de 15 m)
- Connecteur:MPO-12 selon la CEI 61754-7
- En polonais:APC (contact physique angulaire)
- Topologie:Type B (croisé)
- Perte d'insertion:≤ 0,356 dB (par formule: 0,35 + 0,0004*L)
- Perte de rendement:≥ 35 dB
- Portée maximale du canal:Jusqu'à 50 m (avec panneaux de patch)
- Température de fonctionnement:0°C à 70°C
- Sécurité au laser:Classement 1 (CEI 60825-1, CDRH)
- Classification de la veste:LSZH (halogène zéro fumée faible), OFNR
- CEM/sécurité:Le système d'avertissement doit être conforme aux exigences de la présente directive.
- Appui au protocole:Ethernet, InfiniBand et NVLink
Le câble fonctionne comme un séparateur optique passif. Le connecteur MPO "racine" unique se connecte à un émetteur-récepteur OSFP à deux ports dans un commutateur (par exemple, NVIDIA MMA4Z00-NS).Cet émetteur-récepteur présente un signal global de 800G sur 8 voies optiquesÀ l'intérieur de l'ensemble de câbles, ces 8 fibres actives sont physiquement divisées en deux groupes distincts de 4 fibres chacun.Ces extrémités de feuille se branchent sur des émetteurs-récepteurs standard à port unique 400G OSFP ou QSFP112 hébergés dans des serveurs ou des appareils de stockage. Lecâblage croisé de type Best critique: elle garantit que la voie de transmission (Tx) à partir de la broche 1 sur le transcepteur de commutation s'aligne correctement avec la voie de réception (Rx) à partir de la broche 12 du transcepteur de serveur, et inversement,permettant une communication full-duplex sans modules de connexion croisée externes.
- Aggrégation des centres de données:Connexion de commutateurs de colonne vertébrale/d'agrégation de grande capacité (avec ports 800G) à plusieurs commutateurs ToR (top-of-rack) ou serveurs haute performance.
- L'intelligence artificielle et l'informatique haute performance:Fournir une connectivité dense des commutateurs réseau aux nœuds de calcul équipés de 400Gcartes réseau(comme ConnectX-7) dans les grappes GPU pour une formation et une simulation distribuées.
- Réseaux hyperconvergés et de stockage:Facilitation des liaisons à bande passante élevée pour les déploiements NVMe-over-Fabrics (NVMe-oF) entre les réseaux de stockage et les serveurs de calcul.
- Infrastructure dans le cloud:Déploiement dans des environnements hyperscale pour optimiser le coût par port et la densité de câblage dans les racks.
- Connectivité de la carte d'interface réseau:Permettre à un seul port de commutation de se connecter à deux serveurs, chacun avec un haut rendementCarte NIC, doublant effectivement la densité de connexion.
| Catégorie de paramètres | Spécification détaillée pour MFP7E20-N015 |
|---|---|
| Identification du produit | NVIDIA MFP7E20-N015 |
| Fonction et topologie du câble | Passive 1:2 Splitter, de 1xMPO-12/APC à 2xMPO-12/APC |
| Longueur totale | 15.0 mètres (Tolérance: +0,3m / -0m) |
| Spécification des fibres | 50/125 μm Multimode à indice gradué, OM4 |
| Nombre de fibres actives | 8 fibres (4 à transmettre, 4 à recevoir) |
| Type de connecteur et polissage | MPO-12, contact physique sous angle féminin (APC) |
| Système de câblage | Type B (croisé) |
| Diamètre du câble | 30,0 mm ± 0,2 mm |
| Matériau et couleur de la veste | L'utilisation de produits chimiques est interdite. |
| Radius de courbure minimum | 30 mm (1,2 pouces) |
| Température de fonctionnement | 0°C à 70°C |
| Température de stockage | -40°C à 85°C |
| Plage d'humidité | 10% à 85% de RH (non condensée) |
| Transcepteurs compatibles | NVIDIA OSFP DR8 à double port (MMA4Z00-NS), OSFP 400G, QSFP112 |
Autres longueurs disponibles dans la série MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Efficacité maximale du port:Double le nombre de connexions de serveur par port de commutation par rapport au câblage standard, réduisant les coûts par port et améliorant la densité des racks.
- Intégrité du signal garantie:Les connecteurs APC terminés en usine assurent une perte d'insertion constamment faible et une perte de retour élevée, ce qui est essentiel pour un fonctionnement sans erreur dans les liaisons 400G basées sur PAM4.
- Assurance des écosystèmes:En tant que composant NVIDIA authentique, il est testé et validé pour l'interopérabilité transparente dans l'écosystème de réseau NVIDIA, y compris les commutateurs, émetteurs-récepteurs etcartes réseau.
- Préparation à l'installation:Il est équipé d'un bouchon de protection contre la poussière et ne nécessite pas d'arrêt sur le terrain, ce qui permet un déploiement rapide et sans erreur.
- Profil de sécurité amélioré:Le matériau de la veste LSZH améliore la sécurité dans les environnements de centres de données fermés en réduisant les émissions de fumée toxique dans les scénarios d'incendie.
- Garantie du produit:Ce câble est couvert par la garantie standard de NVIDIA pour les composants optiques passifs.
- Inventaire et logistique:Nous conservons des stocks du MFP7E20-N015 pour une exécution rapide des commandes et une livraison fiable.
- Consultation technique:Notre équipe fournit des conseils techniques avant vente sur la sélection des câbles, la compatibilité et la conception du réseau pour votre infrastructure 400G/NDR.
- Assistance après-vente:Une assistance est disponible pour les meilleures pratiques d'installation et le dépannage des problèmes de connectivité.
Q: Puis-je utiliser une feuille de ce câble de séparation maintenant et connecter la deuxième feuille plus tard?
R: Oui, la conception permet cela. Vous pouvez connecter un serveur immédiatement et laisser l'autre connecteur de feuille protégé par son capuchon jusqu'à ce que le deuxième serveur soit prêt.Assurez-vous que l'émetteur-récepteur connecté sur le côté de l'interrupteur prend en charge la liaison en provenance avec un seul chemin actif, ce qui est généralement le cas.
Q: Ce câble est-il compatible avec les émetteurs-récepteurs 200G QSFP56?
R: Les connecteurs physiques du câble (MPO-12/APC) sont compatibles si l'émetteur-récepteur QSFP56 utilise un réceptacle MPO-12/APC et est conçu pour 200G-SR4 ou un fonctionnement multimode similaire.la fonction de séparateur est optimisée pour briser un signal 800G/400GPour une connexion 200G native, un câble duplex non-splitter est généralement plus approprié.
Q: Comment nettoyer les connecteurs MPO de ce câble?
R: Utilisez un outil ou une cassette de nettoyage dédié aux connecteurs MPO sans poils.Insérez doucement l'outil de nettoyage dans la face de fin du connecteurNettoyer à la fois le connecteur du câble et le récipient du récepteur.
Q: Que se passe-t-il si je le connecte accidentellement à un port MPO-UPC?
A: Je suis désolé.Ne forcez pas la connexion.Les connecteurs MPO-APC et MPO-UPC ont des angles de verrouillage et de polissage physiques différents.La tentative d'accouplement peut causer des dommages physiques permanents aux extrémités de ferrule en céramique sur le câble et l'émetteur-récepteur, entraînant une perte optique élevée et nécessitant un remplacement.
- Vérification de la compatibilité:Avant l'installation, confirmer que tous les émetteurs-récepteurs et les panneaux de patch de la liaison sont conçus pourLe MPO-12/APCLes connecteurs, pas l'UPC.
- Nettoyage avant l'installationVérifiez et nettoyez toujours les ferrules des connecteurs de câbles et les récipients des émetteurs-récepteurs avec des outils homologués avant l'accouplement pour éviter les défaillances liées à la contamination.
- Gestion du rayon de courbure:Pendant le routage, évitez les virages ou les virages brusques.30 mm (1,2 pouces)à tous les points le long du câble pour éviter les pertes de microband ou la rupture des fibres.
- Limites environnementales:N'installez ni n'utilisez le câble dans des environnements situés en dehors de sa plage de température (0°C à 70°C) et d'humidité (10% à 85% RH).
- Remplacement/suppression approprié:Utilisez le mécanisme de verrouillage push-pull sur la coque du connecteur pour l'insertion et l'extraction. Ne tirez jamais directement sur la pochette du câble pour la déconnecter, car cela peut endommager les fibres internes.
- La sensibilisation à la DSE:Bien que le câble lui-même ne soit pas sensible aux ESD, les émetteurs-récepteurs auxquels il se branche le sont.les surfaces de travail mise à la terre) lors de la manipulation d'émetteurs-récepteurs lors de l'installation de câbles.
