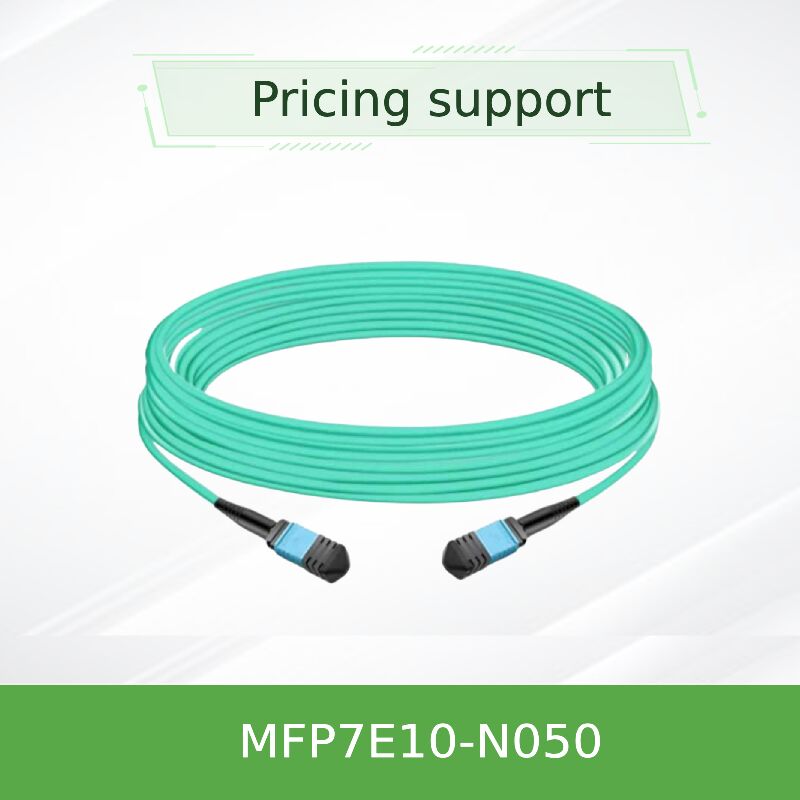

NVIDIA MFP7E10-N050 MPO-12/APC Multimode fibre de câble 50m 400G NDR/InfiniBand

Le MFP7E10-N050 d'NVIDIA est un câble à fibre optique multimode passif de 50 mètres conçu pour les interconnexions à haut débit et à courte ou moyenne portée dans les centres de données modernes. Il est équipé de connecteurs MPO-12/APC aux deux extrémités et utilise 8 fibres actives dans une configuration de type B (croisée) pour relier directement les émetteurs-récepteurs 400GbE/NDR et InfiniBand. Ce câble compatible avec les carte réseau est essentiel pour la construction de structures de calcul et de stockage haute performance, prenant en charge des protocoles tels qu'InfiniBand, Ethernet et NVLink. Souvent associé à l'alias de composant MQ9700 dans les nomenclatures système, il fournit une solution de couche physique fiable et à faible latence.

• Type de connecteur : MPO-12/APC (femelle à femelle), polissage angulaire à 8°.
• Type de fibre et longueur : Multimode OM4 50/125 µm (pour les longueurs > 30 m), portée maximale de 50 mètres.
• Type de câble : Type B (croisé), alignant la voie Tx 1 sur la voie Rx 12.
• Gaine : Couleur aqua, LSZH-OFNR (faible dégagement de fumée, sans halogène, classé Riser).
• Performance : Perte d'insertion ≤ 0,35 + 0,0004*L dB ; Perte de retour ≥ 35 dB.
• Durabilité : Rayon de courbure minimal de 30 mm, gaine ronde flexible pour un routage facile.
• Conformité : Conforme aux normes Telcordia GR-1435, IEC 61754-7 et ANSI/TIA/EIA 604-5.

Ce câble exploite la technologie MPO (Multi-fiber Push On) standard de l'industrie avec des ferrures à contact physique angulaire (APC) pour réduire considérablement la réflexion optique arrière. Il est conforme aux normes industrielles critiques en matière de performances et de sécurité, garantissant l'interopérabilité au sein des écosystèmes certifiés. La conception prend en charge les derniers protocoles à haut débit, ce qui en fait un composant évolutif pour la mise à niveau de l'infrastructure réseau, en particulier lorsqu'il est associé à une carte réseau haute performance, comme la série ConnectX-7 d'NVIDIA.

• Norme optique : IEC 61754-7 (famille de connecteurs MPO).
• Norme de performance : Telcordia GR-1435 pour les connecteurs multifibres.
• Sécurité laser : Produit laser de classe I selon IEC 60825-1 et 21 CFR 1040.
• Certifications de sécurité : CB, cTUVus, CE.
• CEM : CE, FCC Classe A, ICES, RCM, VCCI.

Le câble fonctionne selon un principe de chemin optique simple. Il contient 12 fibres dans chaque connecteur MPO, dont 8 sont actives (4 pour l'émission, 4 pour la réception). La clé de sa fonctionnalité est le câblage croisé de type B : la fibre 1 à une extrémité est connectée à la fibre 12 à l'extrémité opposée, croisant ainsi les paires d'émission (Tx) et de réception (Rx). Cela permet à un laser d'émission de la voie 1 d'un émetteur-récepteur d'être correctement aligné avec le photodétecteur sur la voie 12 du dispositif connecté. Le polissage APC crée un angle de 8° à l'extrémité de la fibre, déviant la lumière réfléchie loin de la source pour maintenir la clarté et l'intégrité du signal, ce qui est crucial pour la stabilité de la carte réseau et des interfaces de commutateur connectées.

Le MFP7E10-N050 est déployé dans les environnements de calcul haute performance (HPC), les clusters d'intelligence artificielle (IA), les centres de données d'entreprise et les environnements de stockage en nuage. Son utilisation principale est d'établir des liaisons optiques 400G entre :

• Commutateur à commutateur : Connecter deux commutateurs InfiniBand ou Ethernet 400G NDR avec des interfaces OSFP à deux ports (par exemple, les commutateurs NVIDIA Quantum-2).
• Commutateur à adaptateur : Relier un commutateur à plusieurs serveurs équipés de cartes réseau ConnectX-7 (facteur de forme OSFP ou QSFP112) ou de DPU BlueField-3.
• Intégration à l'échelle du rack : Faciliter les architectures spine-leaf et les dorsales de réseau de stockage où une bande passante élevée et une faible latence sont primordiales.

Informations de commande (liste partielle)

• Performances optiques supérieures : Le polissage APC offre une meilleure perte de retour que les connecteurs UPC standard, ce qui est essentiel pour les signaux cohérents à haut débit utilisés avec la technologie de carte réseau avancée.
• Interopérabilité garantie : Testé et certifié en usine pour une intégration transparente avec les écosystèmes de commutateurs et d'adaptateurs NVIDIA Mellanox, réduisant ainsi les risques de déploiement.
• Sécurité opérationnelle : La gaine LSZH limite les fumées toxiques en cas d'incendie, répondant aux normes de sécurité des centres de données les plus strictes.
• Optimisé pour NDR : Spécialement conçu pour les environnements 400G NDR et InfiniBand, garantissant des performances maximales par rapport aux câbles génériques.
• Durabilité et facilité d'utilisation : Construction robuste, mécanisme de verrouillage à bouton-poussoir et étiquetage clair simplifient l'installation et la maintenance.

Nous fournissons une assistance complète pour tous nos produits, y compris le câble optique MFP7E10-N050. Nos services sont soutenus par plus d'une décennie d'expérience dans l'industrie du matériel réseau.

• Garantie : La garantie standard du fabricant s'applique. Veuillez nous contacter pour connaître les conditions spécifiques.
• Délai de livraison : La plupart des articles, y compris ce câble populaire lié au MQ9700, sont disponibles dans notre important inventaire de plus de 10 millions de dollars pour une livraison rapide.
• Assistance technique : Consultation client et assistance technique 24 h/24 et 7 j/7 de notre équipe d'experts.
• Avant-vente et intégration : Les équipes commerciales et d'ingénierie professionnelles aident à la sélection des produits, à la vérification de la compatibilité et à la planification du déploiement.

• Compatibilité : Confirmez votre type d'émetteur-récepteur (doit être MPO-12/APC, pas UPC). Ne mélangez pas les types de fibres (droite contre croisée) dans les applications OSFP à deux ports.
• Installation : Manipulez toujours les connecteurs par le corps, et non par l'extrémité de la fibre. Respectez le rayon de courbure minimal (30 mm) pendant le routage.
• Environnement : Fonctionnez et stockez dans les plages de température (0 °C à 70 °C) et d'humidité (10 % à 85 % HR) spécifiées.
• Nettoyage : Le nettoyage obligatoire des deux connecteurs avant l'installation est requis pour obtenir les performances optiques spécifiées.
• CEM et sécurité : Le câble lui-même n'est pas sensible aux décharges électrostatiques, mais il se branche sur des émetteurs-récepteurs sensibles aux décharges électrostatiques. Suivez les précautions standard contre les décharges électrostatiques lors de la manipulation. Le produit est destiné à un usage commercial (FCC Classe A).
