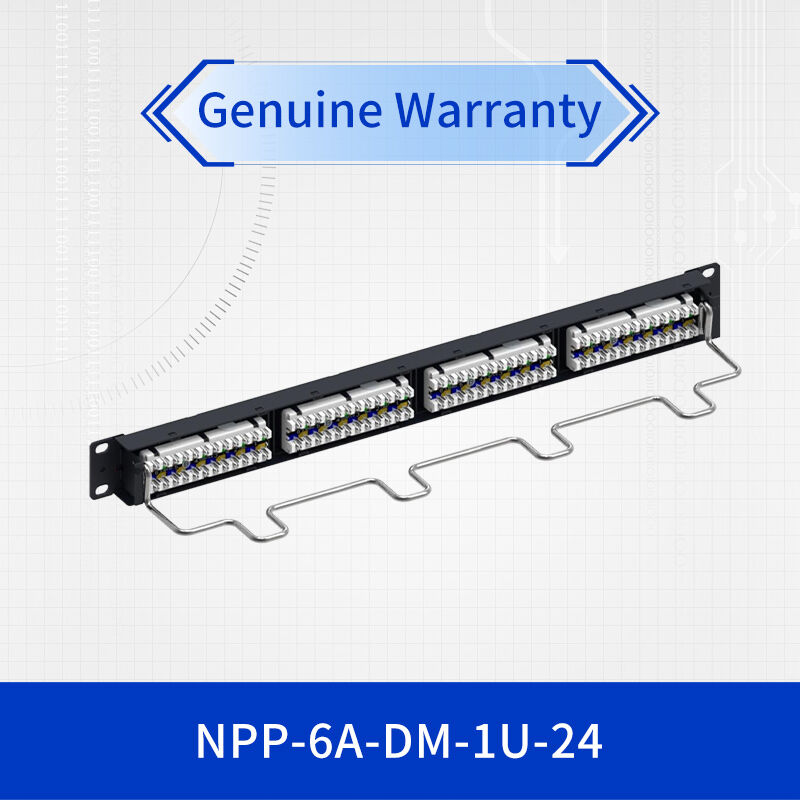

NETCONNECT Catégorie 6A 24 Port 1U Panneau de patch monté sur rack pour les installations réseau à haute densité
Détails sur le produit:
| Nom de marque: | Commscope |
| Numéro de modèle: | 760237032 |
| Document: | 760237032 _ .pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | boîte |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Norme ANSI TIA Category: | 6A | Type de câble: | Non blindé |
|---|---|---|---|
| Couleur: | Noir | Type de conducteur: | Solide | Échoué |
| Modules, quantité: | 4 | Style de panneau: | Droit |
| Mettre en évidence: | Panneau de brassage Catégorie 6A,24 tableaux de connexions gauches,Panneau de brassage montable en rack 1U |
||
Description de produit
Netconnect Cat 6A Panneau du module de distribution non blindé, 1U, port 24
Vue d'ensemble du produit
Le NETCONNECT représente la prochaine génération de technologie de panneau de patch non blindé de catégorie 6A haute performance, conçue pour prendre en charge 10 applications Gigabit Ethernet jusqu'à 100 mètres,ce module de distribution 1U monté sur un rack offre des performances exceptionnelles tout en conservant la rétrocompatibilité avec les infrastructures existantes des catégories 6 et 5eAvec 24 ports dans un facteur de forme compact de 1U, ce panneau de patch optimise l'espace de rack tout en assurant une connectivité fiable pour les environnements réseau exigeants.
Caractéristiques et avantages avancés
Performance de 10 GbE
Prend en charge 10 Gigabit Ethernet jusqu'à 100 mètres avec une bande passante de 500 MHz, dépassant les exigences de la catégorie 6A.
Conception à haute densité
24 ports dans un seul espace de 1U maximisent l'efficacité du rack tout en maintenant des capacités de gestion de câbles supérieures.
Appui renforcé au PoE
Entièrement conforme à la norme IEEE 802.3bt (Type 4) pour les applications PoE++ à haute puissance jusqu'à 90 W.
Une protection supérieure contre les interférences extraterrestres
La conception avancée minimise les interférences extraterrestres pour des performances fiables de 10 GbE dans les installations à haute densité.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Type de produit | Panneau de module de distribution non blindé, catégorie 6A |
| Catégorie de performance | La valeur de l'équipement doit être déterminée en tenant compte des caractéristiques de l'équipement. |
| Configuration du port | 24 ports, espace de rack 1U |
| Normes de transmission | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Type de résiliation | L'équipement doit être équipé d'un dispositif d'isolation. |
| Systèmes de câblage | T568A et T568B |
| Cable compatible | 22-24 AWG, solides ou en filets (0,762 mm - 1,168 mm de diamètre) |
| Les dimensions (HxWxD) | 44.45 mm x 482,6 mm x 119,38 mm (1,75 " x 19 " x 4,7 ") |
| Température de fonctionnement | -10°C à +60°C (14°F à 140°F) |
| Durée d'insertion | 750 cycles ou plus minimum |
Caractéristiques de performance
| Paramètre | Spécification |
|---|---|
| Largeur de bande | 500 MHz (performance de catégorie 6A) |
| Prise en charge du débit de données | 10GBASE-T jusqu'à 100 m, 1000BASE-T jusqu'à 100 m |
| Le résistance à la tension dielectrique | 1,000 Vac de contact à contact, surface conductrice de 1500 Vac |
| Résistance à l'isolation | 500 MΩ au minimum |
| Notation actuelle | 1.5 A @ 20°C (68°F) |
| Force de maintien de la prise | 133 N (29,9 lbf) au minimum |
| Conformité au PoE | IEEE 802.3bt (type 4) pour une alimentation allant jusqu'à 90 W |
Applications recommandées
- Infrastructure de réseau 10GbE:Idéal pour le câblage de base et horizontal prenant en charge les applications Ethernet 10 Gigabit
- Centres de données à haute densité:Parfait pour les salles de serveurs et les centres de données nécessitant une densité de port maximale avec des performances de 10 GbE
- Pour les déploiements Ethernet:Prend en charge les applications PoE++ de haute puissance, y compris les caméras PTZ, les points d'accès et les clients minces
- Réseaux de campus d'entreprise:Conçu pour les environnements d'entreprise nécessitant une connectivité 10GbE à l'épreuve du temps
- Soins de santé et éducation:Convient pour les applications à large bande passante dans les environnements d'imagerie médicale et d'apprentissage numérique
Caractéristiques d'installation et de conception
Ce panneau de patch de catégorie 6A présente une conception de panneau droit avec gestion intégrée du câble, spécialement conçu pour maintenir les performances de 10 GbE dans les installations à haute densité.la construction thermoplastique ignifuge avec cadre en acier revêtu de poudre assure une durabilité et des performances fiablesLa conception avancée du panneau minimise les interférences extraterrestres, un facteur essentiel pour maintenir les performances de 10GBASE-T dans les environnements de câbles.
Conformité et certification
- Rating de flammabilité UL 94 V-0
- RoHS, Royaume-Uni RoHS et Chine RoHS Conforme
- Conforme à la réglementation REACH SVHC
- Système de gestion de la qualité ISO 9001:2015
- Conforme à la RCM (sécurité électrique et télécommunications)
- Normes de sécurité UL et cUL
Questions fréquemment posées
Quelle est la différence entre les performances de catégorie 6 et de catégorie 6A?
La catégorie 6A prend en charge 10 Gigabit Ethernet jusqu'à 100 mètres avec une bande passante de 500 MHz, tandis que la catégorie 6 est limitée à 10GbE jusqu'à 55 mètres avec une bande passante de 250 MHz.Le panneau de patch de catégorie 6A fournit des performances supérieures en matière de haut-parleurs étrangers pour un 10GbE fiable dans les installations à haute densité.
Ce panneau de correctifs prend-il en charge les applications PoE à haute puissance?
Oui, ce panneau de patch de catégorie 6A est entièrement conforme aux normes IEEE 802.3bt (type 4),prise en charge d'applications PoE++ avec une puissance allant jusqu'à 90 W par port pour des appareils exigeants tels que les caméras PTZ et les points d'accès haute performance.
Quels types de câbles sont compatibles avec ce panneau de patch de catégorie 6A?
Ce module de distribution non blindé prend en charge à la fois les conducteurs solides et stratifiés allant de 22 à 24 AWG, avec des diamètres de câbles compris entre 0,762 mm (0,03 pouces) et 1,168 mm (0,046 pouces),compatibles avec le câblage standard de catégorie 6A.
Notes d'installation
- Assurer une séparation et un regroupement appropriés des câbles afin de maintenir les performances des intercepteurs étrangers
- Utiliser des composants certifiés de catégorie 6A sur l'ensemble du canal pour garantir des performances de 10 GbE
- Suivez les recommandations du fabricant pour la gestion du rayon de courbure et du câble
- Vérifier les techniques de terminaison appropriées pour maintenir les caractéristiques d'impédance
- Test des canaux installés pour valider les spécifications de performance de catégorie 6A
