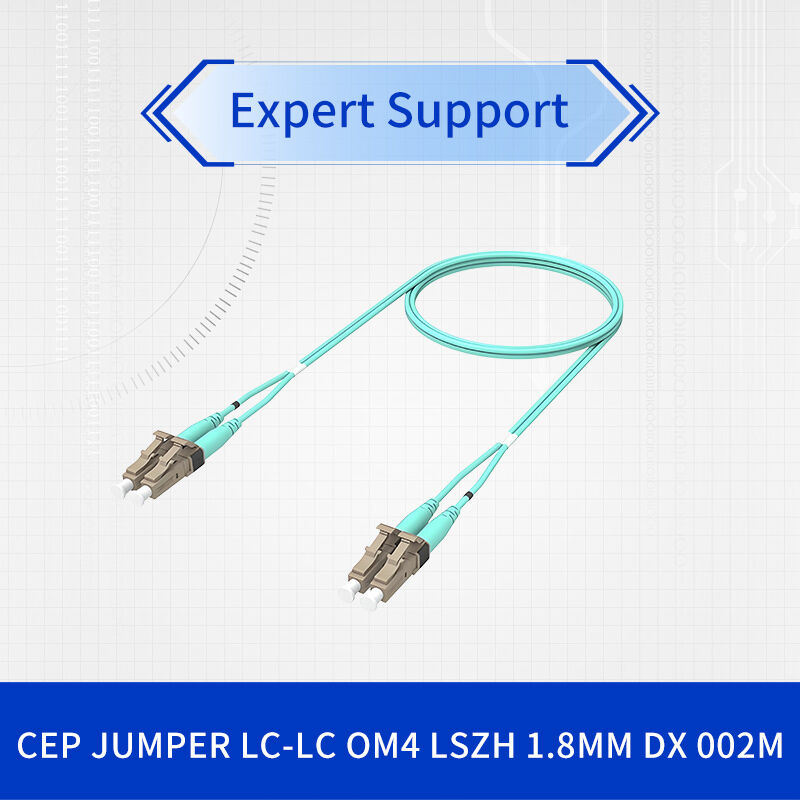

Cordon de raccordement fibre optique duplex LC-LC CommScope OM4, multimode 50/125μm, Aqua, gaine LSZH, 1,8 mm
Détails sur le produit:
| Nom de marque: | Commscope |
| Numéro de modèle: | CEP-LCLC-L40B002M |
| Document: | CEP-LCLC-L40B.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | boîte |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Interface, connecteur A: | LC / UPC | Caractéristiques de l'interface, connecteur A: | Doublex |
|---|---|---|---|
| Connecteur, connecteur B: | LC / UPC | Caractéristiques de l'interface, connecteur B: | Doublex |
| Couleur de gaine: | Vert aqua | Nombre total de cœurs, nombre: | 2 |
| Mettre en évidence: | Cordon de raccordement fibre optique OM4 CommScope,Câble fibre optique multimode duplex LC-LC,Câble fibre optique LSZH 50/125μm |
||
Description de produit
CommScope OM4 LC-LC Double fil de fibre optique, 50/125 μm Multimode, Aqua, LSZH Jacket, 1,8 mm
Solution de fibres multimodes à haute performance
Le câble de patch en fibre optique duplex OM4 LC-LC de CommScope offre des performances exceptionnelles pour les centres de données à grande vitesse et les réseaux d'entreprise.Ce câble multimode haut de gamme en fibre optique offre une connectivité à faible perte et une résistance supérieure à la flexion pour assurer une transmission fiable du signal dans des environnements exigeants.
Principaux avantages
- Optimisé pour les applications Ethernet 40G et 100G
- Connecteurs duplex LC réversibles au champ pour une gestion facile de la polarité
- Veste à faible teneur en halogène zéro fumée (LSZH) pour une sécurité accrue
- L'usine a terminé et 100% testé pour des performances garanties
- La technologie des fibres résistantes à la flexion minimise la dégradation du signal.
Vue d'ensemble du produit
Le CommScope OM4 LC-LC câble de patch en fibre optique duplex représente le plus récent dans la technologie de fibre multimode,conçu pour prendre en charge les applications à bande passante élevée dans les centres de données modernes et les réseaux d'entrepriseCe câble de patch en fibre LC-LC multimode utilise une fibre résistante à la flexion de 50/125 μm qui dépasse les normes de l'industrie en matière de performances optiques et de fiabilité.
Principales caractéristiques
- Connecteurs LC/UPC duplex aux deux extrémités
- Vêtement vert aquatique pour une identification facile de l'OM4
- 1.8 mm de diamètre LSZH câble veste
- Disponible dans des longueurs allant de 1 à 30 m
- Conception de zipcord pour une séparation et une gestion faciles
- Conforme aux normes TIA/EIA-568-C.3 et ISO/CEI 11801
Technologie et normes
Ce câble de patch en fibre optique multimode intègre une technologie de fibre optique avancée qui répond à des normes internationales rigoureuses.Les spécifications ISO/CEI 11801 et ISO/CEI 3Le câble de patch en fibre LC-LC OM4 est doté de capacités de bande passante améliorées qui supportent les exigences de transmission de données à grande vitesse.
Principe de fonctionnement

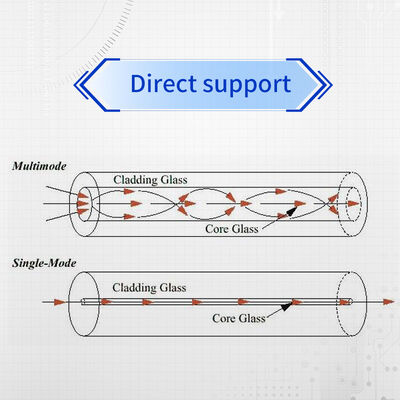

Les câbles de patch en fibre optique transmettent des données à l'aide d'impulsions lumineuses à travers des fibres de verre ou de plastique.ce qui le rend idéal pour des applications de courte à moyenne distanceLes connecteurs LC assurent un alignement précis des noyaux de fibres, minimisant les pertes d'insertion et la réflexion pour une intégrité optimale du signal.
Applications
- Les interconnexions et les interconnexions croisées des centres de données
- Serveur pour changer de connexion
- Réseaux de zones de stockage (SAN)
- Infrastructures de télécommunications
- Connexions de réseau d'entreprise
- Environnements informatiques hautes performances
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Code du produit | Les produits doivent être présentés dans les conditions suivantes: |
| Type de fibre | OM4 Multimode, 50/125 μm |
| Des connecteurs | LC/UPC à LC/UPC Duplex |
| Vêtement à câbles | LSZH, 1,8 mm de diamètre |
| Attenuation | ≤ 3,0 dB/km @ 850 nm Le niveau de décharge doit être supérieur ou égal à 0,6 dB/km. |
| Température de fonctionnement | -10°C à +60°C |
| Performance de flexion | Rayon de 15 mm: ≤0,10 dB @850 nm 7Rayon de 0,5 mm: ≤ 0,20 dB @ 850 nm |
| Conformité | Chine RoHS, norme ISO 9001:2015, RoHS |
Guide de sélection
| Numéro de modèle | Longueur | Couleur | Application du projet |
|---|---|---|---|
| Le code de conduite est le CEP1CLC140B003M | 3 mètres | Le vert de l'eau | Connexions de rack |
| Le code de conduite est le CEP1CLC140B005M | 5 mètres | Le vert de l'eau | Connexion croisée |
| Le code de conduite est le CEP1CLC140B010M | 10 mètres | Le vert de l'eau | Passerelle du centre de données |
| Le code de conduite est le CEP1CLC140B020M | 20 mètres | Le vert de l'eau | Des périodes plus longues |
Avantages concurrentiels
- Performance de flexion supérieure:Une fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de fibre de
- Les connecteurs à champ réversible:Facile inversion de polarité sans outils spéciaux
- Sécurité renforcée:La veste LSZH réduit les émissions toxiques en cas d'incendie
- Assurance qualité:100% testés en usine avec des résultats de test individuels
- Conception à l'épreuve du temps:Prend en charge les réseaux haute vitesse actuels et de nouvelle génération
Service et soutien
Tous les câbles de patch en fibre optique CommScope sont soutenus par un support technique et un service complet.Chaque câble de patch en fibre multimode LC-LC est soumis à des processus de contrôle de qualité rigoureux et est expédié avec les résultats des tests individuelsNotre réseau mondial de soutien assure une assistance rapide pour les défis d'installation et d'intégration.
Questions fréquemment posées
Quelle est la vitesse de transmission maximale prise en charge par ce câble OM4?
Ce câble multimode à fibre optique prend en charge des débits de données allant jusqu'à 100 Gbps à des distances allant jusqu'à 150 mètres à l'aide d'émetteurs-récepteurs appropriés, ce qui le rend idéal pour les applications Ethernet 40G et 100G.
Puis-je changer la polarité des connecteurs LC sur le terrain?
Oui, les connecteurs LC duplex sont conçus pour faciliter l'inversion de la polarité du champ sans outils spéciaux, offrant une flexibilité lors de l'installation et de la maintenance.
Que signifie la désignation LSZH?
LSZH est l'acronyme de Low Smoke Zero Halogen, ce qui indique que la pochette de câble produit un minimum de fumée et aucun gaz halogéné lorsqu'elle est exposée au feu, ce qui améliore la sécurité dans les espaces fermés.
Les résultats des tests sont-ils inclus avec chaque cordon de pansement?
Oui, chaque cordon de patch en fibre LC-LC multimode est testé à 100% en usine et les données individuelles de l'essai de perte d'insertion sont fournies avec chaque unité emballée.
Quel est le rayon de flexion minimum de ce câble?
Le câble maintient une excellente performance avec un rayon de courbure aussi bas que 7,5 mm, avec un changement d'atténuation inférieur à 0,20 dB à 850 nm.
Lignes directrices d'installation et de manutention
- Utilisez toujours une bonne gestion du câble pour éviter les courbes nettes inférieures au rayon minimum
- Garder des bouchons de poussière sur les connecteurs lorsqu'ils ne sont pas utilisés pour éviter la contamination
- Évitez une tension excessive pendant l'installation - la force de traction maximale ne doit pas dépasser 25 lbs
- Assurez-vous que les connecteurs sont propres avant l'accouplement en utilisant des outils de nettoyage en fibre optique appropriés
- Conserver dans un endroit frais et sec à l'abri de la lumière directe du soleil lorsqu'il n'est pas utilisé
- Vérifier la compatibilité avec les équipements et émetteurs-récepteurs existants avant leur déploiement
