NETCONNECT Catégorie 6 Panneau de patch non blindé 1U monté sur un rack 24 ports ANSI/TIA-568.2-D Conforme à la norme IEEE 802.3bt Compatible
Détails sur le produit:
| Nom de marque: | Commscope |
| Numéro de modèle: | 760237024 |
| Document: | 760237024 _ .pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | boîte |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Style de panneau: | Droit | Norme ANSI TIA Category: | 6 |
|---|---|---|---|
| Type de câble: | Non blindé | Couleur: | Noir |
| Type de conducteur: | Solide | Échoué | Modules, quantité: | 4 |
| Mettre en évidence: | Panneau de brassage montable en rack 1U,Panneau de distribution conforme à la norme ANSI/TIA-568.2-D,Panneau de brassage réseau compatible IEEE 802.3bt |
||
Description de produit

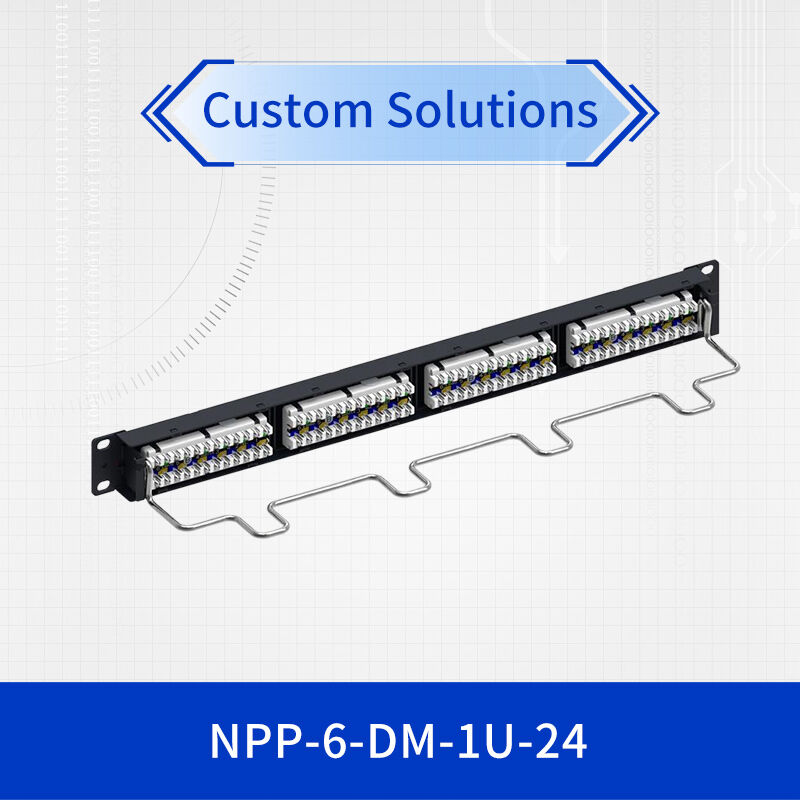

NETCONNECT Cat 6 Module de distribution non blindé, 1U, 24 ports
Vue d'ensemble du produit
Le NETCONNECT représente un panneau de patch non blindé de catégorie 6 de haute performance conçu pour les environnements de réseautage d'entreprise modernes.Ce module de distribution montable sur rack 1U offre 24 ports de connectivité fiable tout en optimisant l'utilisation de l'espace de rackConçu pour répondre à des normes industrielles rigoureuses, ce panneau de patch assure des performances constantes pour les applications de données et de livraison d'énergie.
Principales caractéristiques et avantages
Conception à haute densité
24 ports dans un seul espace 1U maximisent l'efficacité du rack tout en maintenant l'accessibilité pour la gestion des câbles.
Compatibilité universelle
Il prend en charge les conducteurs solides et enchaînés de 22 à 24 AWG, pour accueillir divers types de câbles.
Une plus grande durabilité
Rated for 750+ insertion cycles with nickel-plated contacts pour une fiabilité à long terme.
Prêt pour le Power over Ethernet
Il est entièrement compatible avec IEEE 802.3bt (Type 4) pour les applications PoE de haute puissance.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Type de produit | Panneau du module de distribution non blindé, catégorie 6 |
| Configuration du port | 24 ports, espace de rack 1U |
| Conformité aux normes | Les données sont fournies par les autorités compétentes de l'UE. |
| Type de résiliation | L'équipement doit être équipé d'un dispositif d'isolation. |
| Systèmes de câblage | T568A et T568B |
| Cable compatible | 22-24 AWG, solide ou échoué |
| Les dimensions (HxWxD) | 44.45 mm x 482,6 mm x 119,38 mm (1,75 " x 19 " x 4,7 ") |
| Température de fonctionnement | -10°C à +60°C (14°F à 140°F) |
| Durée d'insertion | 750 cycles ou plus minimum |
| Conformité au PoE | Compatible avec le réseau IEEE 802.3bt (Type 4) |
Caractéristiques de performance
| Paramètre | Spécification |
|---|---|
| Voltage de résistance diélectrique (contact à contact) | 1Des milliers de Vac @ 60 Hz |
| Voltage de résistance diélectrique (surface conductrice) | 1500 Vac à 60 Hz |
| Résistance à l'isolation | 500 MΩ au minimum |
| Notation actuelle | 1.5 A @ 20°C (68°F) |
| Force de maintien de la prise | 133 N (29,9 lbf) au minimum |
Applications recommandées
- Infrastructure réseau d'entreprise:Idéal pour les cadres de distribution principaux et intermédiaires dans les environnements d'entreprise
- Déploiement des centres de données:Convient pour le patchage de la salle de serveur et du centre de données avec des exigences de haute densité
- Réseaux PoE:Prend en charge les applications Power over Ethernet, y compris les caméras IP, les points d'accès et les téléphones VoIP
- Systèmes de câblage structurés:Parfait pour les installations de câblage structuré conformes au TIA-568
- Commercial Building Networks:Conçu pour les immeubles de bureaux, les installations éducatives, et les environnements de soins de santé
Caractéristiques d'installation et de conception
Ce panneau de patch de catégorie 6 présente une conception de panneau droit avec une gestion intégrée du câble, facilitant des installations organisées dans des racks standard de 19 pouces.construction thermoplastique ignifuge assure la durabilitéLe panneau prend en charge les systèmes de câblage T568A et T568B, offrant une flexibilité pour diverses exigences d'installation.
Conformité et certification
- Rating de flammabilité UL 94 V-0
- RoHS, Royaume-Uni RoHS et Chine RoHS Conforme
- Conforme à la réglementation REACH SVHC
- Système de gestion de la qualité ISO 9001:2015
- Conforme à la RCM (sécurité électrique et télécommunications)
Questions fréquemment posées
Quels types de câbles sont compatibles avec ce panneau?
Ce module de distribution non blindé prend en charge à la fois les conducteurs solides et stratifiés allant de 22 à 24 AWG, avec des diamètres de câble entre 0,762 mm (0,03 pouces) et 1,168 mm (0,046 pouces).
Ce panneau de correction prend en charge les applications Power over Ethernet?
Oui, ce panneau de patch de catégorie 6 est entièrement conforme aux recommandations IEEE 802.3bt (Type 4) pour une alimentation en toute sécurité par câblage LAN lorsqu'il est installé selon les normes de l'industrie.
Quelle est la durée de vie prévue de ce panneau de patch?
Le panneau est classé pour un minimum de 750 cycles d'insertion avec des prises conformes à la norme IEC 60603-7, assurant une fiabilité à long terme dans des environnements fréquemment reconfigurés.
Notes d'installation
- Assurez-vous d'un soulagement de la contrainte du câble pour maintenir l'intégrité de la terminaison
- Suivez les recommandations du fabricant pour la gestion du rayon de courbure et du câble
- Vérifier la compatibilité avec l'infrastructure de câblage existante avant l'installation
- Maintenir une plage de température de fonctionnement appropriée pour des performances optimales
- Utilisez des outils de terminaison appropriés pour assurer des connexions IDC fiables
