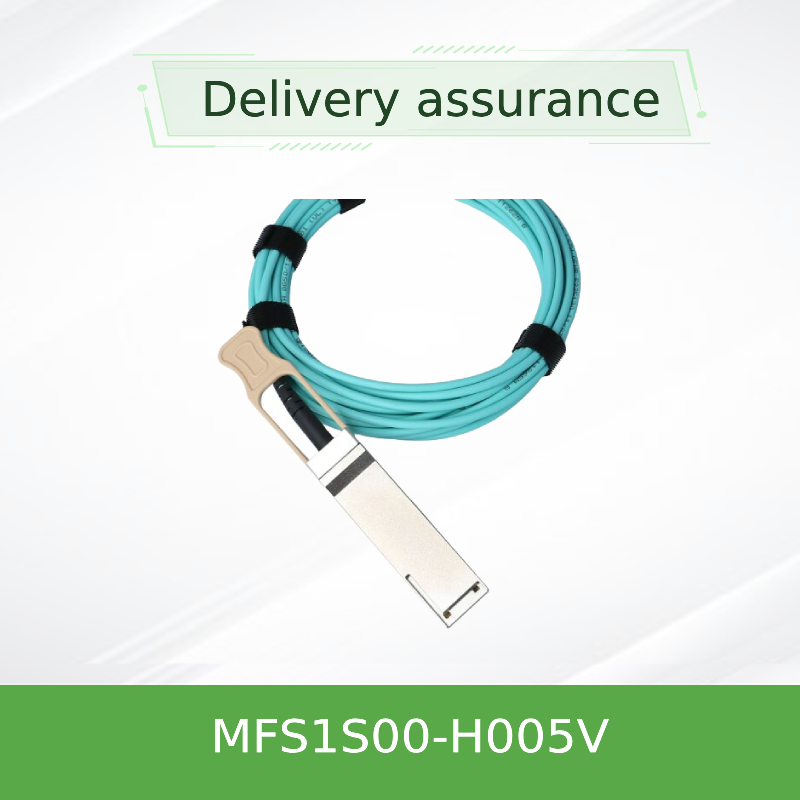

Câble optique actif QSFP56 200 Gb/s NVIDIA MFS1S00-H005V - 5 m - Carte réseau de centre de données haut débit
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFS1S00-H005V |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | Technologie: | Infiniband |
| Taper: | Câble Mellanox AOC | Longueur de câble: | 5 mètres |
| Modèle: | MFS1S00-H005V | ||
Description de produit
Câble optique actif QSFP56 200 Gb/s NVIDIA MFS1S00-H005V
Solution réseau haut débit de qualité supérieure
Bénéficiez de performances de transfert de données exceptionnelles avec le câble optique actif QSFP56 200 Gb/s MFS1S00-H005V, conçu pour les exigences des centres de données modernes. Cette solution de carte réseau avancée offre une connectivité fiable et à large bande passante avec une efficacité énergétique supérieure.
Principaux avantages :
- Débit maximal de 200 Gb/s - Quatre voies de modulation PAM4 de 50 Gb/s
- Portée étendue - Jusqu'à 100 mètres de distance de transmission
- Conception enfichable à chaud - Installation et remplacement faciles sans arrêt du système
- Efficacité énergétique - Consommation électrique typique de seulement 5,0 W par extrémité
- Compatibilité complète - Prend en charge les systèmes InfiniBand HDR et 200GbE
Aperçu du produit
Le NVIDIA MFS1S00-H005V représente une technologie de réseau de pointe, offrant une solution de câble optique actif robuste de 200 Gb/s. Cette carte réseau hautes performances est dotée d'un facteur de forme QSFP56 avec des émetteurs-récepteurs optiques basés sur VCSEL, offrant des performances supérieures à celles des alternatives en cuivre traditionnelles. Le modèle MFS1S00-H005V offre spécifiquement une portée de 5 mètres, idéale pour la connectivité rack à rack dans les environnements gourmands en données.
Caractéristiques techniques
- Débit de données : 200 Gb/s (4 × 50 Gb/s PAM4)
- Facteur de forme : Conforme à la norme QSFP56 avec SFF-8665
- Type de câble : Câble optique actif (AOC)
- Distance maximale : 100 mètres (selon le modèle)
- Consommation électrique : 5,0 W typique (chaque extrémité avec reclocking)
- Alimentation : Fonctionnement simple de 3,3 V
- Température de fonctionnement : 0 °C à 70 °C
- Interface de gestion : Conforme à la norme SFF-8636 I²C
- Sécurité laser : Produit laser de classe 1
- Conformité réglementaire : RoHS, CE, FCC, ICES
Technologie de pointe
Cette carte réseau innovante utilise la technologie VCSEL (Vertical Cavity Surface-Emitting Laser) avec la modulation PAM4, permettant une transmission de données à haut débit tout en maintenant l'intégrité du signal. Le câble intègre des fonctionnalités programmables, notamment l'égalisation d'entrée de l'émetteur, l'amplitude de sortie du récepteur et les commandes de préaccentuation. La surveillance diagnostique numérique (DDM) fournit un suivi des performances en temps réel de la puissance optique, du courant de polarisation, de la tension et des paramètres de température.
Principes de fonctionnement
Le câble optique actif MFS1S00-H005V fonctionne en convertissant les signaux électriques en signaux optiques à chaque extrémité. Les données électriques entrent par le connecteur QSFP56, où elles sont traitées par des circuits intégrés et converties en signaux optiques transmis via des fibres multimodes. À l'extrémité de réception, les signaux optiques sont reconvertis en format électrique. Cette communication bidirectionnelle permet un transfert de données à haut débit avec une dégradation minimale du signal sur de longues distances.
Environnements d'application
Cette carte réseau hautes performances est idéale pour :
- Interconnexions de centres de données et architectures spine-leaf
- Grappes de calcul haute performance (HPC)
- L'intelligence artificielle et l'infrastructure d'apprentissage automatique
- L'informatique en nuage et les réseaux de stockage
- Systèmes InfiniBand HDR et déploiements 200GbE
- Connexions entre les commutateurs SN3700 et SN4600
Spécifications techniques
| Paramètre | Spécification | Unité |
|---|---|---|
| Débit de données | 200 Gb/s (4 × 50 Gb/s PAM4) | Gb/s |
| Interface | QSFP56, conforme à la norme SFF-8665 | - |
| Longueur du câble | 5 mètres | m |
| Consommation électrique | 5,0 W (typique, chaque extrémité) | W |
| Température de fonctionnement | 0 à 70 | °C |
| Type de fibre | Fibre multimode (MMF) | - |
Guide de sélection des produits
| Numéro de modèle | Longueur du câble | Débit de données | Interface |
|---|---|---|---|
| MFS1S00-H003V | 3 m | 200 Gb/s | QSFP56 |
| MFS1S00-H005V | 5 m | 200 Gb/s | QSFP56 |
| MFS1S00-H010V | 10 m | 200 Gb/s | QSFP56 |
| MFS1S00-H100V | 100 m | 200 Gb/s | QSFP56 |
Avantages concurrentiels
Cette carte réseau avancée offre des avantages significatifs par rapport aux solutions alternatives :
- Performances supérieures : Offre un débit de 200 Gb/s avec une latence minimale, surpassant les options de carte réseau standard
- Fiabilité améliorée : Des tests de production rigoureux garantissent des performances et une durabilité constantes
- Efficacité énergétique : Consommation électrique inférieure à celle des solutions haut débit alternatives
- Déploiement flexible : La conception enfichable à chaud permet une installation et une maintenance faciles
- Technologie évolutive : Prend en charge les normes 200GbE émergentes et InfiniBand HDR
Service et assistance
Nous soutenons nos produits avec des offres de services complètes :
- Garantie : Garantie standard du fabricant avec options étendues disponibles
- Support technique : Consultation client et assistance technique 24 h/24 et 7 j/7
- Livraison : Logistique efficace avec la plupart des commandes traitées dans les 24 heures
- Inventaire : Plus de 10 millions d'unités en stock pour une expédition immédiate
- Solutions personnalisées : Configurations sur mesure pour répondre à des exigences spécifiques
Foire aux questions
Quels systèmes sont compatibles avec la carte réseau MFS1S00-H005V ?
Cette carte réseau prend en charge les systèmes InfiniBand HDR 200 Gb/s et les applications Ethernet 200 Gigabits, y compris les connexions entre les commutateurs SN3700 et SN4600. Elle est conforme aux normes SFF-8665 et SFF-8636 pour une large compatibilité.
Quelle est la distance de transmission maximale pour ce câble optique actif ?
La série MFS1S00 prend en charge des distances allant jusqu'à 100 mètres en utilisant une fibre multimode. Le modèle spécifique MFS1S00-H005V offre une portée de 5 mètres, idéale pour les connexions intra-rack et rack adjacents.
Ce produit prend-il en charge le branchement à chaud ?
Oui, le MFS1S00-H005V est conçu avec une capacité de branchement à chaud, permettant l'installation et le retrait sans mettre le système hôte hors tension, minimisant ainsi les temps d'arrêt lors de la maintenance ou de la reconfiguration.
Quelles sont les exigences d'alimentation de cette carte réseau ?
Le câble nécessite une alimentation unique de 3,3 V et consomme environ 5,0 W de puissance typique par extrémité lorsqu'il fonctionne avec le reclocking activé sur toutes les voies.
Considérations importantes
- Assurez-vous de prendre les précautions ESD appropriées lors de la manipulation et de l'installation
- Vérifiez la compatibilité du système hôte avant l'achat
- Maintenez un rayon de courbure minimum de 30 mm lors de l'installation
- Cet équipement est conçu pour les environnements commerciaux et peut provoquer des interférences dans les zones résidentielles
- Plage de température de fonctionnement : 0 °C à 70 °C avec une humidité relative comprise entre 5 % et 85 %
- Produit laser de classe 1 - ne présente aucun danger en fonctionnement normal
