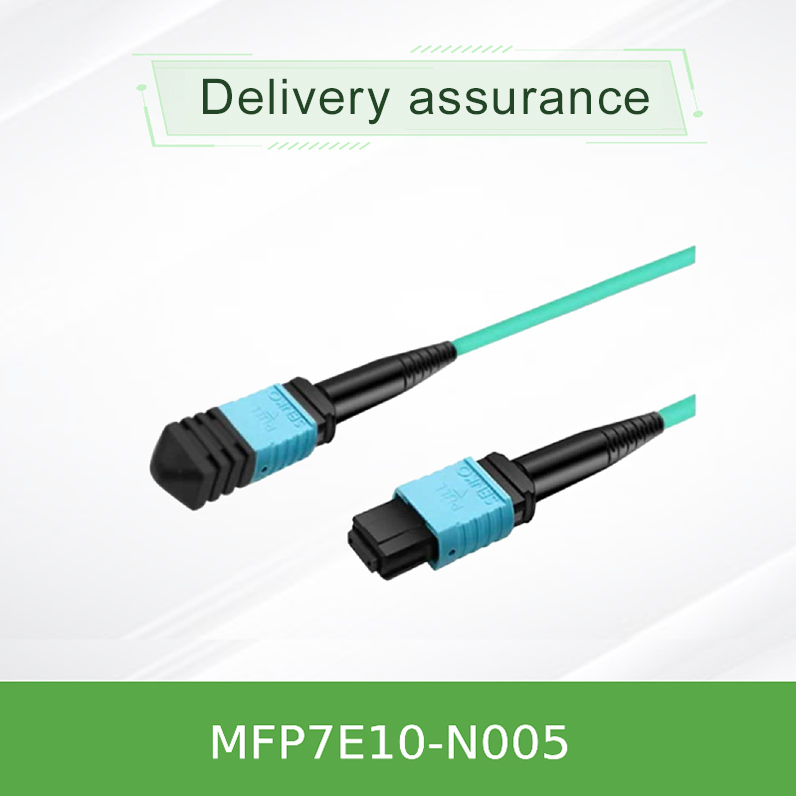

NVIDIA MFP7E10-N005 MPO-12/APC câble à fibre multimode 5m 400G InfiniBand NDR et Ethernet
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E10-N005 (980-9I73V-000005) |
| Document: | MFP7E10-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de pièce: | MFP7E10-N005 (980-9I73V-000005) | Type de câble: | Cable à fibre multimode |
|---|---|---|---|
| Type de fibre: | OM4, 50/125 µm | Longueur: | 5 m |
| Connecteurs: | MPO-12 / APC (femme) | Taux de données: | Jusqu'à 400 Gbps |
Description de produit
NVIDIA MFP7E10-N005 câble à fibres multimode
Le NVIDIA MFP7E10-N005 est un câble à fibre optique multimode de 5 mètres de haute performance conçu pour les infrastructures de centres de données de nouvelle génération.carte réseaula solution de connectivité prend en charge les systèmes InfiniBand et Ethernet de 400 Gbps,fournir une transmission fiable de données à grande vitesse pour des environnements informatiques exigeants où des connexions à portée plus courte sont requises.
Principales caractéristiques
- connecteurs MPO-12/APC à MPO-12/APC avec 8 fibres actives
- Prend en charge les protocoles 400G InfiniBand NDR et Ethernet
- Portée maximale de 30 mètres avec fibre multimode OM3
- Faible perte d'insertion (≤ 0,352 dB) et perte de retour élevée (≥ 35 dB)
- Vêtement LSZH pour une sécurité accrue
- Topologie croisée de type B pour la connectivité directe des émetteurs-récepteurs
- Compact de 5 mètres de longueur idéal pour les connexions au niveau du rack
Technologie et normes
Le MFP7E10-N005carte réseauLe câble compatible implémente des connecteurs MPO-12/APC avec des extrémités polies inclinées de 8 degrés pour minimiser les réflexions optiques.Mq9700L'équivalent de série prend en charge plusieurs protocoles industriels, notamment InfiniBand NDR, Ethernet et NVLink.carte de créditla solution de connectivité assure une intégrité optimale du signal dans les applications à courte portée.
Principe de fonctionnement
Ce câble en fibre de fibre croisée (type B) permet une connexion directe entre émetteurs-récepteurs en alignant les voies de transmission d'une extrémité pour recevoir les voies de l'autre extrémité.Mq9700Le câble compatible utilise 8 des 12 fibres disponibles pour la transmission de données, dont 4 fibres servent de composants de résistance.Les connecteurs APC ont des extrémités polies à 8 degrés qui dévient les réflexions optiques internes, préservant la qualité du signal à grande vitessecarte réseaules applications.
Applications
- Connectivité au niveau des racks des centres de données
- Clusters informatiques hautes performances
- Infrastructure de formation à l'IA/ML
- Applications de commutation de haut de gamme
- Adaptateurs réseau ConnectX-7 et DPU BlueField-3
- Connexions serveur-switch à courte portée
Spécifications techniques
| Paramètre | Spécification | Unité |
|---|---|---|
| Modèle de produit | Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | - |
| Longueur du câble | 5 | métre |
| Type de fibre | Multimode OM3 | - |
| Des connecteurs | MPO-12/APC féminin | - |
| Les fibres actives | 8 | les fibres |
| Perte d'insertion | ≤ 0352 | dB |
| Perte de rendement | ≥ 35 | dB |
| Température de fonctionnement | 0 à 70 | °C |
| Portée maximale | 30 | métre |
Guide de sélection des produits
| Numéro de la partie | Longueur | Type de fibre | Max Reach est arrivé | Le meilleur pour |
|---|---|---|---|---|
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | 3m | OM3 | 30m | Les connexions intra-rack |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | 5 m | OM3 | 30m | Connexions de racks adjacentes |
| Pour les appareils à moteur à combustion | 10m | OM4 | 50m | Liens à distance moyenne |
| MFP7E10 à N030 | 30m | OM4 | 50m | Applications à plus longue portée |
Avantages concurrentiels
- Optimisé pour une courte portée:La longueur idéale de 5 mètres réduit au minimum le désordre des câbles dans les environnements de racks denses
- Performance optique supérieure:Les connecteurs APC avancés réduisent la réflexion de 85% par rapport aux alternatives UPC
- Durabilité améliorée:Des tests rigoureux garantissent des performances fiables dans des environnements de centre de données exigeants
- Compatibilité générale:Prend en charge NVIDIA ConnectX-7, BlueField-3 et les principales plateformes de commutation
- Conformité à la sécurité:La veste LSZH réduit les émissions toxiques en cas d'incendie, répondant aux normes internationales de sécurité
Service et soutien
Nous fournissons un soutien technique complet pour cette haute performancecarte de créditNous offrons notamment:
- Consultation technique 24 heures sur 24, 7 jours sur 7 et soutien avant vente
- Assistance à l'intégration sur place pour les grands déploiements
- Options de garantie prolongée jusqu'à 5 ans
- Configurations de longueur personnalisées disponibles pour les commandes en volume
- Traitement RMA dans les 48 heures pour les unités défectueuses
- Conseils d'expertscarte réseauintégration et compatibilité
Questions fréquemment posées
Q: Qu'est-ce qui rend la longueur de 5 mètres particulièrement utile?
R: La longueur de 5 mètres du MFP7E10-N005 est idéale pour connecter des racks adjacents ou des équipements au sein du même rack, réduisant l'encombrement des câbles tout en offrant une flexibilité pourcarte réseaula connectivité.
Q: Ce câble est-il compatible avec les connecteurs MPO-12/UPC?
R: Non, le MFP7E10-N005 utilise des connecteurs MPO-12/APC qui ne sont pas compatibles avec les variantes UPC en raison de différents angles de polissage.
Q: Quelle est la vitesse de transmission maximale prise en charge pour ceMq9700Une alternative?
R: Ce câble prend en charge jusqu'à 400 Gbps par port pour les protocoles InfiniBand NDR et Ethernet, ce qui le rend idéal pourcarte réseaules applications nécessitant une large bande passante.
Q: Puis-je l'utiliser pour connecter différentes marques d'interrupteurs?
R: Oui, à condition que les deux appareils prennent en charge les émetteurs-récepteurs OSFP compatibles et les normes de connectivité MPO-12/APC couramment utilisées dans les appareils modernescarte de créditles projets de mise en œuvre.
Notes d'installation et de manutention
- Utilisez toujours des nettoyants de connecteurs optiques avant l'installation pour éviter la contamination
- Maintenir un rayon de courbure minimum de 30 mm pendant l'installation
- Ne retirez pas les bouchons de poussière jusqu'à ce qu'ils soient prêts à être connectés
- Les connecteurs APC sont encodés différemment des UPC - vérifiez la compatibilité avant l'installation
- Ce produit est conçu pour une utilisation en intérieur uniquement dans des environnements contrôlés
- Observer les précautions ESD lors de la manipulation des émetteurs-récepteurs connectés
- La longueur de 5 mètres est optimisée pour les déploiements au niveau du rack avec un minimum de relâchement
