NVIDIA Quantum-2 MQM9700 Série 400Gb / s InfiniBand Switch 64 ports Centre de données Switch 51.2Tb / s Débit
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Document: | MQM9700 series.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Ports: | 64 | Connectivité de liaison montante: | 400 Gbps |
|---|---|---|---|
| Application: | Serveur | Puissance (max): | 1084W |
| Nom: | Commutateur réseau Mellanox MQM9790-NS2F Quantum-2 Commutateur InfiniBand - P2C Airflow 64 Port NDR | Mot-clé: | Commutateur de réseau Mellanox |
Description de produit
NVIDIA Quantum-2 MQM9700 Série Commutateur à bande Infini
Vue d'ensemble du produit
La série NVIDIA Quantum-2 MQM9700 représente une percée dans les réseaux de centres de données haute performance,fournir une connectivité InfiniBand de 400 Gbps sans précédent pour les charges de travail IA et HPC les plus exigeantesCette plateforme de commutation réseau avancée établit de nouvelles normes pour l'infrastructure des centres de données avec un débit exceptionnel et des performances à faible latence.
Principaux avantages de performance
- 64 ports de connectivité InfiniBand de 400 Gb/s
- 51.2Tb/s de débit bidirectionnel global
- NDR 400G technologie InfiniBand
- Capacité de fractionnement des ports pour les ports 128x 200Gb/s
- L'informatique en réseau SHARPv3 de troisième génération
Caractéristiques techniques
- Commutateur Radix:64 ports de 400 Gb/s sans blocage
- Le débit:51.2Tb/s de capacité bidirectionnelle globale
- Traitement des paquets:66Plus de 5 milliards de paquets par seconde
- Facteur de forme:1U montage standard sur support
- Gestion:MLNX-OS avec des interfaces de gestion complètes
- Options de refroidissement:Flux d'air de l'avant vers l'arrière ou de l'arrière vers l'avant
Technologies de base
La série MQM9700 intègre les innovations de réseau les plus avancées de NVIDIA:
- NDR 400G InfiniBand:Technologie de 400 Gbps par port de nouvelle génération

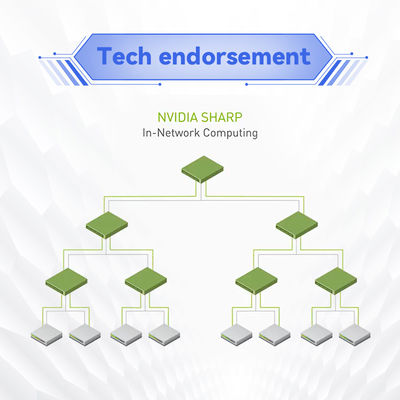

- La technologie SHARPv3:Protocole d'agrégation et de réduction hiérarchique évolutive de troisième génération
- Capacité de séparation des ports:Convertisse à 128 ports de 200 Gb/s pour un déploiement flexible
- RDMA avancée:Accès direct à la mémoire à distance pour le transfert de données à faible latence
- Routage adaptatif:Sélection dynamique du chemin pour des performances optimales
Architecture opérationnelle
Le système de commutation Quantum-2 fonctionne grâce à une architecture sophistiquée qui intègre la commutation à haute vitesse avec des capacités informatiques en réseau.La technologie SHARPv3 intégrée permet d'effectuer des opérations de calcul dans l'infrastructure de réseau elle-même, ce qui réduit considérablement les mouvements de données et accélère les opérations collectives dans les systèmes distribués.
Cette solution de carte réseau utilise des mécanismes de contrôle de la congestion avancés et des fonctionnalités de qualité de service pour maintenir des performances constantes dans des conditions de charge variables,assurer un fonctionnement fiable dans des environnements informatiques exigeants.
Environnements d'application
La série MQM9700 est conçue pour des environnements informatiques à grande échelle, notamment:
- Clusters d'intelligence artificielle et d'apprentissage automatique
- Systèmes d'informatique haute performance (HPC)
- Recherche scientifique et informatique académique
- Plateformes d'analyse de données à grande échelle
- Infrastructure de calcul en nuage
Ce commutateur réseau prend en charge diverses topologies, notamment Fat Tree, SlimFly, DragonFly + et Torus multidimensionnel, offrant une flexibilité pour divers scénarios de déploiement.La plateforme mq9700 représente une avancée significative dans la technologie de réseautage des centres de données..
Spécifications techniques
| Spécification | Détails |
|---|---|
| Numéro de modèle | MQM9790-NS2F: les produits de base sont déposés dans le réservoir. |
| Configuration du port | Ports OSFP de 64x 400 Gb/s |
| Débit global | 51.2 Tb/s bidirectionnel |
| Énergie | 1 + 1 redondant, 200-240 V CA |
| Les dimensions | 1U x 17,0 "x 26,0" (43,6 x 438 x 660,4 mm) |
| Le poids | 14.5 kg (31,9 lb) |
| Température de fonctionnement | La température de l'air doit être comprise entre 0°C et 40°C. |
| Gestion | Plateforme logicielle UFM® |
Guide de sélection du modèle
| Numéro de la partie | Définition | Flux d'air |
|---|---|---|
| MQM9700-NS2F, qui ne peut pas être utilisé | 64 ports 400 Gb/s, gérés | Énergie à connecteur (en avant) |
| Le numéro de série de l'appareil est le numéro de série de l'appareil. | 64 ports 400 Gb/s, gérés | Connecteur d'alimentation (versus) |
| MQM9790-NS2F: les produits de base sont déposés dans le réservoir. | 64 ports 400 Gb/s, non gérés | Énergie à connecteur (en avant) |
| MQM9790-NS2R | 64 ports 400 Gb/s, non gérés | Connecteur d'alimentation (versus) |
Avantages concurrentiels
La série MQM9700 offre des avantages significatifs par rapport aux solutions de réseau classiques:
- Densité leader dans l'industrie:Densité de port la plus élevée en facteur de forme 1U avec 64 ports 400Gb/s
- L'informatique en réseau:SHARPv3 offre une accélération de l'IA 32 fois plus élevée que la génération précédente
- Déploiement flexible:La technologie de fractionnement des ports permet une configuration 128x 200Gb/s
- Fiabilité démontrée:Énergie et refroidissement redondants avec gestion globale
- Une architecture à l'épreuve du temps:Compatibilité avec les générations précédentes d'InfiniBand
Cette technologie de carte réseau avancée assure des performances optimales pour les charges de travail informatiques les plus exigeantes, ce qui rend la plateforme mq9700 idéale pour les centres de données de nouvelle génération.
Service et soutien
Notre organisation fournit des services de support complets pour tous nos produits d'infrastructure de réseau:
- Couverture de la garantie:Garantie matérielle standard d'un an avec possibilité de prolongation
- Assistance technique:Consultation d'experts 24 heures sur 24, 7 jours sur 7 et aide au dépannage
- Disponibilité des stocks:Un inventaire de plusieurs millions de dollars pour une expédition immédiate.
- Services d'intégration:Assistance professionnelle au déploiement et à la configuration
- La logistique mondiale:Expédition dans le monde entier avec aide au dédouanement
Questions fréquemment posées
Quelle est la différence entre les modèles MQM9700 et MQM9790?
La série MQM9700 comprend une gestion intégrée avec un gestionnaire de sous-réseau embarqué, tandis que la MQM9790 nécessite une gestion externe via un logiciel NVIDIA UFM pour des capacités avancées de gestion de tissu.
La série MQM9700 peut-elle fonctionner avec l'infrastructure InfiniBand existante?
Oui, les commutateurs Quantum-2 maintiennent la rétrocompatibilité avec les générations précédentes d'InfiniBand, prenant en charge les environnements à vitesse mixte et les mises à niveau graduelles des infrastructures.
Quelles configurations de refroidissement sont disponibles?
Les commutateurs offrent à la fois des options de refroidissement de l'avant vers l'arrière (circulation d'air vers l'avant) et de l'arrière vers l'avant (circulation d'air inverse) pour s'adapter à différentes architectures de refroidissement des centres de données.
Comment SHARPv3 améliore-t-il les performances des applications?
SHARPv3 permet le calcul en réseau des opérations collectives, réduisant le mouvement des données à travers le réseau et accélérant les applications IA et HPC jusqu'à 32X par rapport aux générations précédentes.
Directives d'installation et de fonctionnement
- Assurer une capacité de puissance et une protection des circuits adéquates pour un déploiement à haute densité
- Vérifier la compatibilité de la direction du flux d'air avec l'infrastructure de refroidissement existante du centre de données
- Plan de gestion adéquate des câbles pour les configurations à forte densité de ports
- Maintenir la température de fonctionnement entre 0°C et 40°C pour des performances optimales
- Mettre en œuvre une protection ESD adéquate pendant l'installation et la maintenance
- Suivez les règlements locaux de sécurité électrique et les codes du bâtiment
Cette solution de commutateur de réseau nécessite une planification appropriée de l'alimentation, du refroidissement et de la connectivité pour assurer un fonctionnement fiable dans les environnements de production.La plateforme mq9700 représente l'avant-garde de la technologie de réseautage des centres de données.
