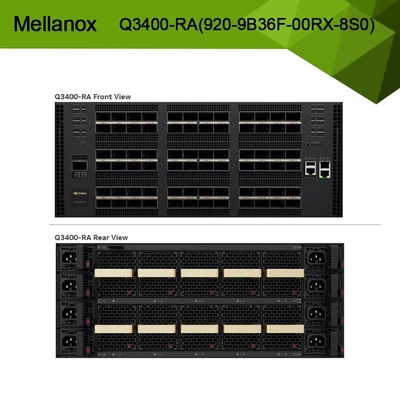

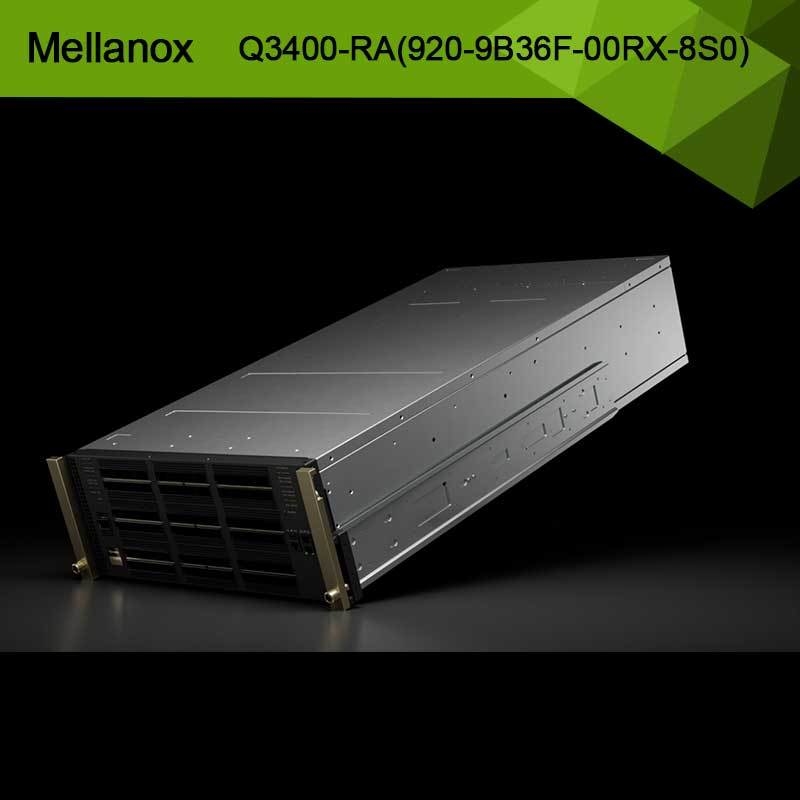

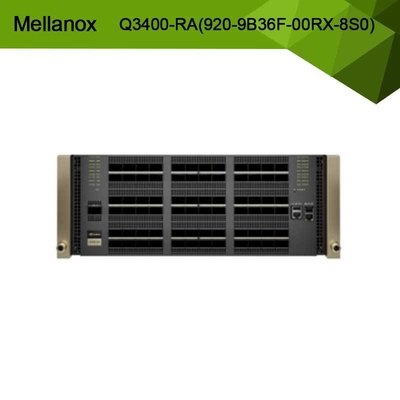

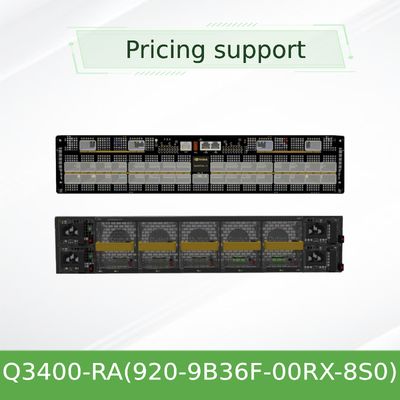

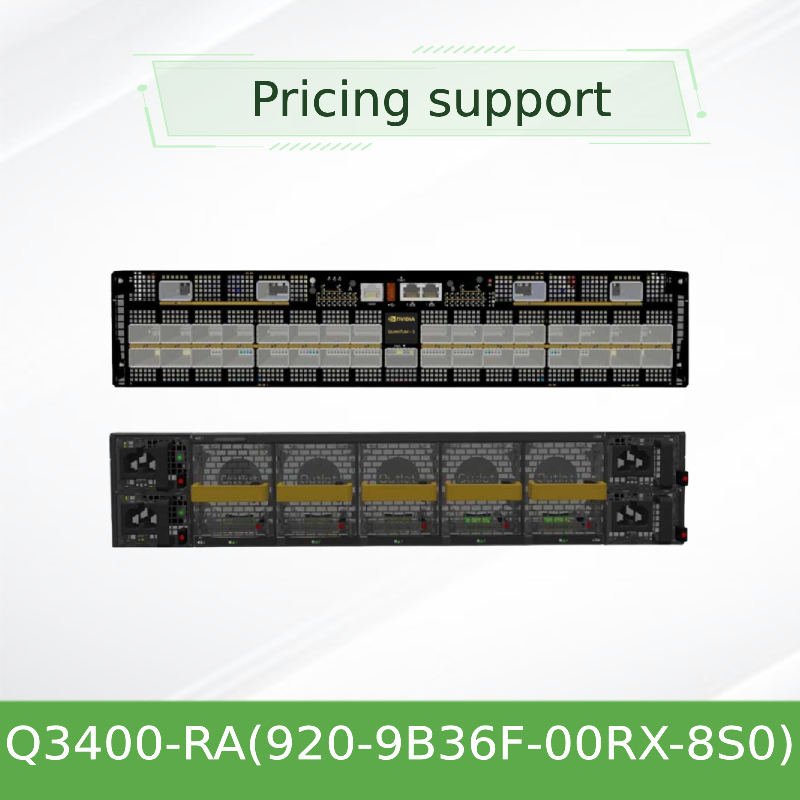

Commutateur Infiniband XDR basé sur Quantum-3 Q3400-RA 920-9B36F-00RX-8S0 4U 144 ports XDR sur 72 cages OSFP 8 alimentations

Système de commutation en bande Infini

Le NVIDIA Q3400-RA est un système de commutation InfiniBand monté sur un rack 4U haute performance conçu pour les centres de données AI et HPC de nouvelle génération.Ce commutateur de réseau offre un 115.2 Tb/s de débit global à travers 144 ports non bloquants de 800 Gb/s. Il est conçu pour une évolutivité massive, une latence ultra-faible et une efficacité énergétique exceptionnelle,ce qui en fait la solution idéale pour la colonne vertébrale pour les grappes à grande échelle et les tissus d'entraînement à l'IA.

Points clés de vente

• Performance inégalée: 144 ports de bande InfiniBand de 800 Gbps pour une bande passante totale de 115,2 Tbps.
• Quantum-3 ASIC: tire parti de la technologie SerDes de 200 Gbps pour un radix et une efficacité supérieurs.
• Gestion avancée: comporte un port de gestion de réseau de tissu (FNM) dédié pour un contrôle rationalisé via NVIDIA UFM.
• Conception robuste: facteur de forme 4U avec des alimentations redondantes et échangeables à chaud et un refroidissement pour une fiabilité maximale.
• Future-proof: Prend en charge la fonctionnalité de routeur optionnelle pour l'expansion de clusters multi-sites et un large éventail de topologies réseau.

Caractéristiques

• Système de commutation InfiniBand 4U de configuration fixe
• 144 ports XDR de 800 Gb/s sur 72 cages OSFP
• Refroidie à l'air par un flux d'air de l'avant vers l'arrière (C2P)
• 8 sources d'alimentation redondantes échangeables à chaud (200-240 V CA)
• 10 unités de ventilateurs échangeables à chaud
• Port de gestion dédié: FNM (OSFP), MGT (RJ45), Console (RJ45), USB
• Prise en charge de NVIDIA SHARPTM, de routage adaptatif et d'isolement de performance

Technologie

Le Q3400-RAcommutateur réseauest alimenté par le commutateur ASIC NVIDIA Quantum-3, utilisant la technologie SerDes de pointe de 200 Gb/s par voie.qui fonctionne à une vitesse de 200 Gb/s par voie avec un codage 64b/66b pour une vitesse de transmission efficace de 800 Gb/s par portLe système prend également en charge la rétrocompatibilité avec les vitesses NDR (400 Gb/s), HDR (200 Gb/s), EDR (100 Gb/s), FDR (56 Gb/s) et QDR (40 Gb/s).Il intègre des fonctionnalités avancées comme le protocole d'agrégation et de réduction hiérarchique évolutif de NVIDIA (SHARP) pour des opérations collectives accélérées.

Principe de fonctionnement

LeSN 2000Le commutateur de série fonctionne comme un commutateur à barres transversales sans blocage à radix élevé. Les paquets de données entrent par les cages OSFP sur le panneau avant.et le traitement avancé (comme les décharges SHARP) au taux de ligneLe système géré fonctionne sous NVOS (NVIDIA Operating System), qui fournit un contrôle total sur le tissu de commutation, la configuration et la surveillance via des interfaces de gestion en bande ou hors bande.Le port FNM séparé fournit un chemin dédié au trafic de gestion des tissus, assurant que les ports de données sont pleinement utilisés pour les charges de travail de calcul.

Application et utilisation

Le NVIDIASN 2000Le Q3400-RA est conçu pour les environnements informatiques et d'intelligence artificielle les plus exigeants.

• Clusters de formation à l'IA: connexion de milliers de GPU pour une formation à grande échelle des modèles.
• L'informatique haute performance (HPC): sert de colonne vertébrale à large bande passante dans les topologies d'arbre gras ou de libellule + pour les simulations scientifiques.
• Infrastructure hyper-convergée (HCI): fournit le backbone à faible latence et à haut débit pour les applications à forte intensité de données.
• Centres de données cloud: Construire des structures efficaces et évolutives pour les fournisseurs de services cloud.
• Clusters multi-sites: Utilisation de ses capacités de routage optionnelles pour connecter des clusters à travers différents emplacements géographiques.

Tableau des spécifications

Avantages et points de vente

• Densité et performances de pointe:Offre la plus haute densité de port et le débit dans un facteur de forme 4U, réduisant l'empreinte du centre de données et le coût par port.
• Une fiabilité sans compromis:Il dispose d'une redondance matérielle complète (PSU, ventilateurs) et d'une gestion thermique robuste pour un fonctionnement 24 heures sur 24 et 7 jours sur 7 dans des environnements exigeants.
• Protection des investissements:La compatibilité avec les générations précédentes d'InfiniBand (NDR, HDR, EDR) protège les investissements existants dans les infrastructures.
• Des capacités d'IA et de HPC améliorées:La prise en charge native de NVIDIA SHARP accélère considérablement les charges de travail IA et HPC en déchargeant les opérations collectives du processeur.
• Gestion simplifiée des tissus:Le port FNM dédié, travaillant avec NVIDIA UFM, offre une visibilité et un contrôle inégalés sans consommer de ports de données.

Service et soutien

Nous fournissons un support complet pour tous nos produits, y compris lescommutateur réseauQ3400-RA. Nos services incluent:

• La garantie:Garantie standard du fabricant avec option de couverture étendue.
• Disponibilité:Un stock important garantit une expédition rapide et des délais de livraison courts.
• Assistance technique:24 heures sur 24, 7 jours sur 7 consultation client et support technique de notre équipe expérimentée.
• La logistique mondiale:Expédition mondiale fiable avec suivi complet et support douanier.

Questions fréquemment posées

Q: Quelle est la différence entre les modèles Q3200-RA et Q3400-RA?
R: Le Q3400-RA est un seul grand commutateur 4U avec 144 ports. Le Q3200-RA est un châssis 2U contenant deux commutateurs indépendants à 36 ports, totalisant 72 ports,idéal pour l'intégration avec les infrastructures NDR/HDR existantes.

Q: Quels types d'émetteurs-récepteurs et de câbles sont compatibles avec ce commutateur?
R: Le système utilise des connecteurs OSFP et prend en charge une large gamme d'émetteurs-récepteurs optiques officiels NVIDIA et certifiés tiers et de câbles DAC/AOC pour des vitesses de 40G à 800G.Les ports non utilisés doivent être couverts par des bouchons thermiques fournis..

Q: Ce commutateur peut-il être utilisé dans un environnement InfiniBand mixte?
R: Oui.SN 2000Le Q3400-RA prend en charge la négociation automatique et est rétrocompatible avec les périphériques NDR, HDR, EDR, FDR et QDR InfiniBand.

Q: Comment le changement est-il géré?
R: Il est géré par le système d'exploitation NVOS de NVIDIA, accessible via les ports de gestion Ethernet dédiés (MGT), la console série,ou le port Fabric Network Management (FNM) pour l'intégration avec NVIDIA UFM.

Q: Quelle est la configuration de redondance de puissance?
R: Le système dispose de 8 emplacements d'alimentation électrique. Il nécessite un minimum de 2 unités de distribution pour fonctionner, mais est conçu pour une redondance N + N. Toutes les unités de distribution sont interchangeables à chaud.

Précautions à prendre

• Installation du moteurIl doit être installé horizontalement dans un support standard de 19 pouces. Assurez-vous d'un espace libre d'au moins 8 cm autour des ouvertures de ventilation.
• Environnement:Conçu pour les environnements de centres de données contrôlés. Température de fonctionnement: 0°C à 35°C (avec flux d'air C2P).
• Sécurité:L'appareil est lourd (~ 60 kg). Utilisez un ascenseur mécanique pour l'installation. Déconnectez tous les câbles avant l'entretien.
• Compatibilité électromagnétique (EMC):Il est conforme aux normes CE, FCC, VCCI, ICES et RCM.
• Compatibilité:Utilisez uniquement des câbles fournis par NVIDIA ou certifiés pour les interfaces de gestion (par exemple, câble de console) pour éviter les problèmes de communication I2C potentiels.
