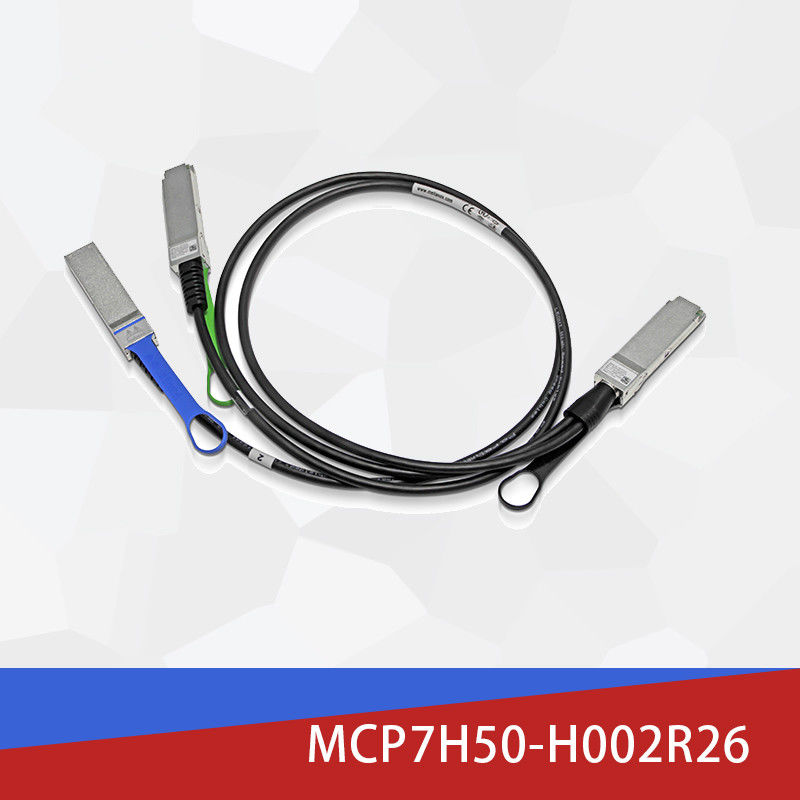

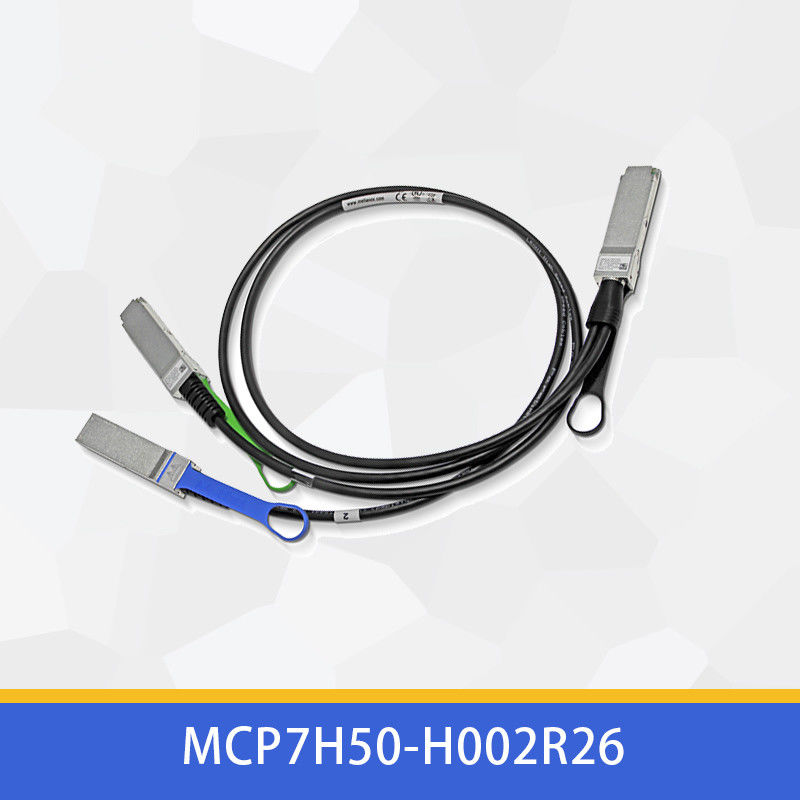

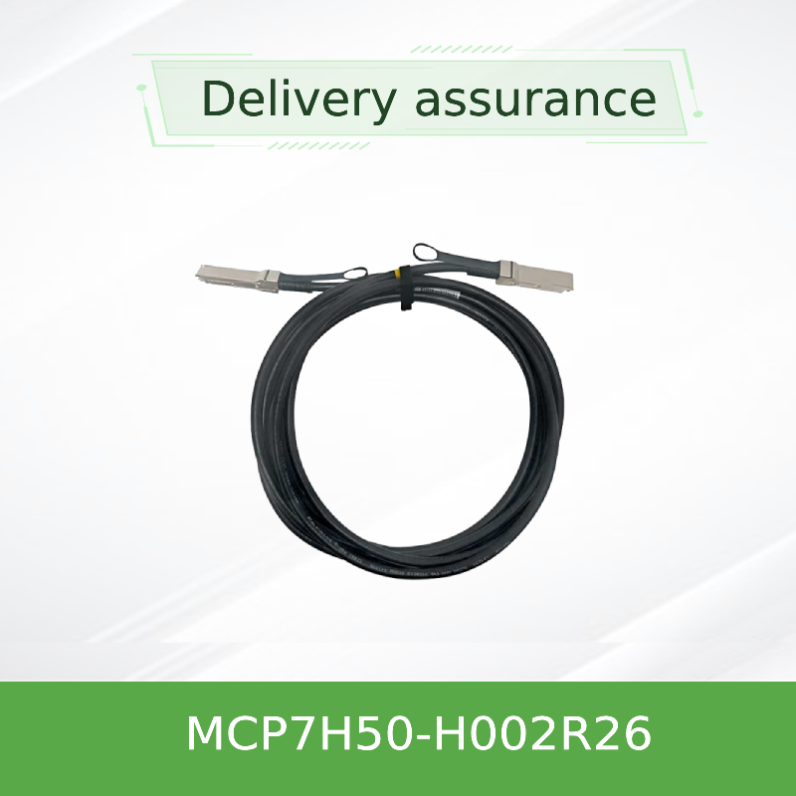

MCP7H50-H002R26 Cable à bande infrarouge de 200 Gb/s à 2 × 100 Gb/s de 2,0 m 26 AWG
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP7H50-H002R26 |
| Document: | MCP7H50-H002R26.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | technologie: | Infiniband |
| Taper: | Câble Mellanox AOC | Longueur de câble: | 2 mètres |
| Nom: | Câble Mellanox DAC MCP7H50-H002R26 200 Go / s à 2x100 Go / s 2.0m 26AWG Infiniband Câble réseau | Mot-clé: | Câble Mellanox DAC |
| Mettre en évidence: | MCP7H50-H002R26 Câble à bande inférieure,2.0m câble à bande infrarouge,26AWG câbles à bande inférieure Mellanox |
||
Description de produit
Mellanox MCP7H50-H002R26: Solution HDR 200G avancée à la solution de séparation HDR100 à double 100G
Principaux avantages de performance
Efficacité de la bande passante
Diviser 200G HDR en deux canaux 100G HDR100 indépendants avec une consommation d'énergie active nulle
Intégrité supérieure du signal
La modulation PAM4 avancée assure une qualité de transmission de données exceptionnelle avec un BER supérieur à 1E-15
Une conception écologique
Vêtement LSZH (Low Smoke Zero Halogen) et construction sans halogène pour une sécurité accrue
Résumé technique
Le Mellanox MCP7H50-H002R26 représente une solution d'interconnexion sophistiquée qui sert d'alternative à haute performance aux systèmes traditionnels.câble à fibre passiveCe séparateur de cuivre à raccordement direct (DAC) convertit efficacement un seul port HDR InfiniBand de 200 Gb/s en deux connexions HDR100 de 100 Gb/s séparées,fournir aux centres de données un équilibre optimal des performances, l'efficacité énergétique et la rentabilité pour les environnements de réseautage à haute densité.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle de produit | MCP7H50-H002R26: Les produits de base doivent être présentés dans les conditions suivantes: |
| Configuration du débit de données | 200G HDR à 2×100G HDR100 |
| Type d'interconnexion | Le cuivre à fixation directe (DAC) |
| Longueur du câble | 2 mètres (tolérance ± 0,05 m) |
| Interface du connecteur | Pour les appareils de type "LED" ou "LED" |
| Émetteur-récepteur | 26 AWG |
| Consommation d'électricité | Le système de régulation de l'électricité doit être équipé d'un système de régulation de l'électricité. |
| Température de fonctionnement | 0°C à 70°C |
| Normes de conformité | L'utilisation de produits de base est interdite. |
| Impédance caractéristique | 100Ω (plage 90-110Ω) |
Mise en œuvre de technologies de pointe
Cette innovationcâble à fibre passiveL'alternative utilise une technologie de modulation PAM4 de pointe de 4 × 50 Gb/s, offrant une intégrité exceptionnelle du signal sur tous les canaux de transmission. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface, offrant une alternative robuste aux systèmes traditionnels en fibre optique.
Méthodologie opérationnelle
Le MCP7H50-H002R26 fonctionne comme un pont électrique passif intelligent,l'acheminement efficace de signaux à haute vitesse d'un seul connecteur QSFP56 (prenant en charge 200G HDR) à deux connecteurs QSFP56 indépendants (chacun prenant en charge 100G HDR100)Cette sophistiquéecâble à fibre passivereplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference, assurant une transmission fiable des données.
Applications de déploiement
Cette solution d'interconnexion à haute densité est idéale pour répondre aux exigences des infrastructures modernes:
Réseaux de centres de données
Les architectures de base et la connectivité haut de gamme pour les environnements hyperscale
L'informatique haute performance
Les interconnexions de grappes pour la recherche scientifique et les simulations d'ingénierie
IA et apprentissage automatique
Connectivité des groupes de formation pour les cadres d'apprentissage en profondeur
Systèmes de stockage
Connexions haute vitesse pour les solutions de stockage SAN et NAS
Différenciation concurrentielle
Le MCP7H50-H002R26 offre des avantages significatifs par rapport aux câbles optiques actifs et aux solutions en cuivre de génération précédente:
- Efficacité économique:Offre une réduction des coûts d'environ 35 à 45% par rapport aux solutions optiques actives équivalentes
- Optimisation de la puissance:Consomme moins de 0,1 W par rapport à 2-3 W pour les câbles optiques actifs
- Amélioration de la fiabilitéLa conception passive élimine les points de défaillance des composants actifs
- Réduction de la latence:La transmission du signal électrique offre une latence inférieure aux systèmes de conversion optique
- Sécurité environnementaleLa veste LSZH et la construction sans halogène améliorent les normes de sécurité des installations
- Gestion thermique:Une consommation d'énergie réduite réduit les besoins en refroidissement dans les configurations denses
Services de soutien
Mellanox fournit une infrastructure de soutien complète pour le MCP7H50-H002R26:
- Garantie limitée d'un an pour le matériel couvrant les défauts de matériaux et de fabrication
- Réseau mondial d'assistance technique avec assistance d'experts pour relever les défis de l'intégration
- Services de configuration personnalisés pour les scénarios de déploiement à grande échelle
- Exécution standard des commandes dans les 2-3 semaines avec des options accélérées disponibles
- Services de vérification de la compatibilité pour des environnements hétérogènes
Questions fréquemment posées
Quelle est la distance maximale que supporte cette solution DAC?
Le MCP7H50-H002R26 est conçu pour des applications à courte portée jusqu'à 3 mètres, ce qui le rend particulièrement approprié pour la connectivité à l'échelle des racks et des racks adjacents dans les environnements des centres de données.
Ce câble est-il compatible avec des équipements autres que Mellanox?
Bien qu'optimisé pour les systèmes Mellanox, cecâble à fibre passiveCette alternative est conforme aux normes de l'industrie et est généralement compatible avec les équipements d'autres fournisseurs prenant en charge InfiniBand HDR et les interfaces QSFP56 compatibles.
Quel entretien est requis pour ces câbles?
En tant que solution passive, le MCP7H50-H002R26 nécessite un entretien minimal au-delà de l'inspection visuelle périodique pour détecter les dommages physiques et pour s'assurer que les connecteurs restent propres et exempts de débris.
Lignes directrices d'installation
Pour assurer des performances optimales et une longévité optimale:
- Maintenir un rayon de courbure minimum de 34 mm pour les courbes simples et de 68 mm pour les courbes répétées
- Évitez les courbes nettes, en particulier près des interfaces des connecteurs où la tension est concentrée
- Mettre en œuvre des précautions appropriées en matière de DSE pendant les procédures de manutention et d'installation
- Vérifier la compatibilité avec le micrologiciel du système hôte et les versions de pilotes avant le déploiement
- Travailler strictement dans les limites de température (0°C à 70°C) et d'humidité (5% à 85%) spécifiées
- Inspecter régulièrement les connecteurs pour détecter les débris ou les dommages avant leur installation et pendant les cycles d'entretien
