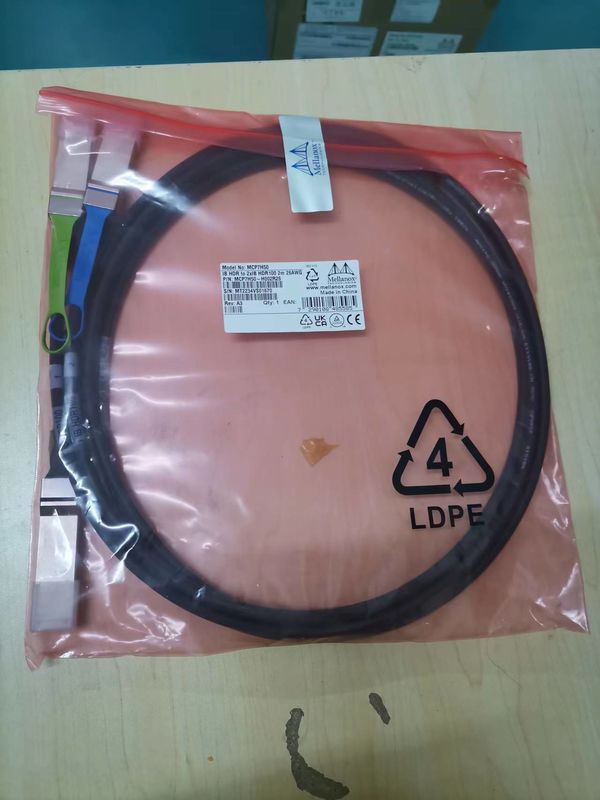

MCP7H50-H002R26 DAC Splitter Cable IB HDR 200Gb/S à 2x100Gb/S 2m
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP7H50-H002R26 |
| Document: | MCP7H50-H002R26.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | Nouveau et original | technologie: | Infiniband |
| Taper: | Câble Mellanox AOC | Longueur de câble: | 2 mètres |
| Mettre en évidence: | MCP7H50-H002R26 DAC Splitter Cable,200Gb/S DAC Splitter Cable,2m Mellanox DAC Cable |
||
Description de produit

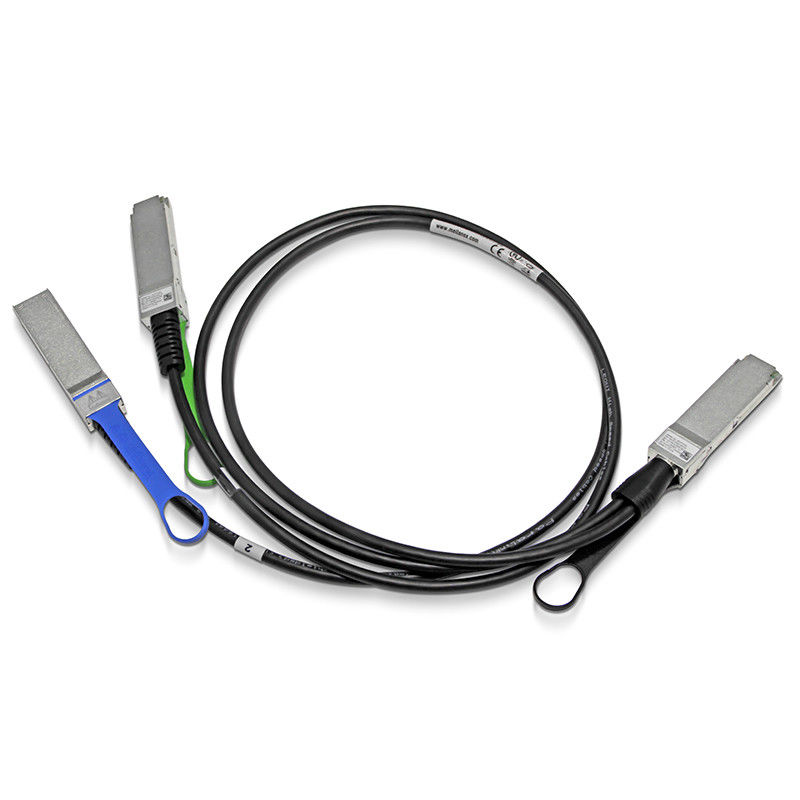

Mellanox MCP7H50-H002R26 : Câble répartiteur 200G HDR vers double 100G HDR100 haute densité
Fonctionnalités de performance premium
- ✓ Fournit une bande passante HDR de 200 Gbit/s divisée en deux canaux HDR100 de 100 Gbit/s
- ✓ Utilise une modulation PAM4 avancée pour une intégrité de signal supérieure
- ✓ Très faible consommation d'énergie (<0,1 W) réduit les coûts d'exploitation
- ✓ La conception enfichable à chaud permet une maintenance transparente du système
- ✓ Construction écologique avec gaine LSZH et matériaux sans halogène
Aperçu du produit
Le Mellanox MCP7H50-H002R26 représente une alternative de câble fibre passive de pointe, conçue pour transformer un seul port InfiniBand HDR de 200 Gbit/s en deux connexions HDR100 indépendantes de 100 Gbit/s. Cette solution Direct Attach Copper (DAC) haute performance offre aux centres de données une méthode économe en énergie et rentable pour étendre la connectivité sans compromettre la vitesse ou la fiabilité.
Spécifications techniques
| Spécification | Valeur |
|---|---|
| Modèle du produit | MCP7H50-H002R26 |
| Débit de données | 200G HDR vers 2 × 100G HDR100 |
| Type de câble | Direct Attach Copper (DAC) |
| Longueur | 2 mètres ± 0,05 m |
| Connecteurs | QSFP56 vers 2 × QSFP56 |
| Jauge de fil | 26 AWG |
| Consommation d'énergie | <0,1 W |
| Température de fonctionnement | 0 °C à 70 °C |
| Conformité | InfiniBand HDR, SFF-8665, SFF-8636, RoHS |
Technologie de pointe
Cette alternative de câble fibre passive innovante met en œuvre la technologie de modulation PAM4 4 × 50 Gbit/s, garantissant une intégrité de signal exceptionnelle sur tous les canaux connectés. L'assemblage de câbles est conforme aux normes HDR de l'InfiniBand Trade Association (IBTA) et intègre les spécifications SFF-8665 et SFF-8636 pour une intégration et une gestion transparentes via l'interface I²C.
Principe de fonctionnement
Le MCP7H50-H002R26 fonctionne comme un pont électrique passif, acheminant intelligemment les signaux à haut débit d'un seul connecteur QSFP56 (prenant en charge 200G HDR) vers deux connecteurs QSFP56 distincts (prenant chacun en charge 100G HDR100). Cette alternative de câble fibre passive sophistiquée maintient l'intégrité du signal grâce à des conducteurs en cuivre à impédance parfaitement adaptée (impédance caractéristique de 100 Ω) et à des technologies de blindage avancées qui minimisent la diaphonie et les interférences électromagnétiques.
Scénarios d'application
Cette solution d'interconnexion haute performance est idéale pour :
- Les architectures spine-leaf des centres de données hyperscale
- Les clusters de calcul haute performance (HPC)
- L'infrastructure d'intelligence artificielle et d'apprentissage automatique
- Les réseaux de stockage (SAN) et le stockage en réseau (NAS)
- Les systèmes de négociation financière nécessitant une latence ultra-faible
Avantages concurrentiels
Le MCP7H50-H002R26 offre des avantages distincts par rapport aux câbles optiques actifs et aux solutions en cuivre de génération précédente :
- Rentabilité : Coût inférieur d'environ 30 à 40 % par rapport aux solutions optiques actives équivalentes
- Économies d'énergie : Consomme moins de 0,1 W contre 1,5 à 2,5 W pour les câbles actifs
- Fiabilité accrue : La conception passive élimine les composants actifs qui peuvent tomber en panne
- Latence réduite : La transmission du signal électrique offre une latence inférieure à celle de la conversion optique
- Avantages environnementaux : La gaine LSZH et la construction sans halogène améliorent la sécurité
Service et assistance
Mellanox fournit une assistance complète pour le MCP7H50-H002R26, notamment :
- Garantie matérielle limitée d'un an couvrant les défauts de matériaux et de fabrication
- Assistance technique mondiale avec une aide experte pour les problèmes d'intégration
- Services de configuration personnalisés pour les déploiements à grande échelle
- Exécution typique des commandes dans un délai de 2 à 4 semaines selon la quantité
Foire aux questions
Q : Quelle est la distance maximale prise en charge par cette solution DAC ?
R : Le MCP7H50-H002R26 est optimisé pour les applications à courte portée jusqu'à 3 mètres, ce qui le rend idéal pour la connectivité à l'échelle du rack et des racks adjacents.
Q : Ce câble est-il compatible avec les équipements non Mellanox ?
R : Bien qu'elle soit optimisée pour les systèmes Mellanox, cette alternative de câble fibre passive suit les normes de l'industrie et est généralement compatible avec les équipements d'autres fournisseurs qui prennent en charge InfiniBand HDR et les interfaces QSFP56 compatibles.
Q : Que signifie la désignation « R26 » dans le numéro de modèle ?
R : Le « R26 » spécifie la jauge de fil du câble (26 AWG) et la couleur de la tirette arc-en-ciel pour une identification facile dans les environnements à haute densité.
Consignes d'installation et de manipulation
Pour garantir des performances et une longévité optimales :
- Maintenir un rayon de courbure minimal de 34 mm pour les courbures simples et de 68 mm pour les courbures répétées
- Éviter les courbures prononcées, en particulier près des interfaces des connecteurs
- S'assurer de prendre les précautions ESD appropriées lors de la manipulation et de l'installation
- Vérifier la compatibilité avec le micrologiciel et les pilotes du système hôte
- Fonctionner uniquement dans les plages de température et d'humidité spécifiées
- Inspecter régulièrement les connecteurs pour détecter les débris ou les dommages avant l'installation
