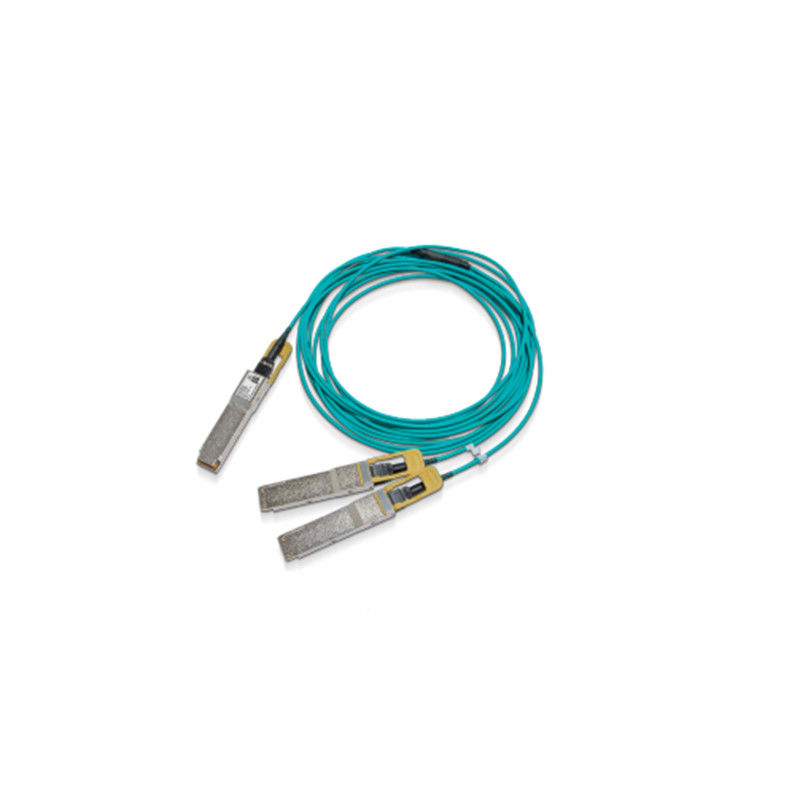

MFS1S50-H005V 200Gb/s QSFP56 à 2x100Gb/s câble optique actif (AOC)

1. Vue d' ensemble du produit

Le NVIDIA® MFS1S50-H005V est un câble optique actif à haute performance et rentable (AOC) conçu pour les interconnexions modernes des centres de données.Cette solution innovante de câble à fibre optique convertit un seul port de 200 Gbps en deux canaux indépendants de 100 GbpsIl s'agit d'une composante essentielle pour les réseaux à grande vitesse,offrant une alternative fiable aux solutions traditionnelles de câbles à fibre passive avec des performances et une portée améliorées.

2. Caractéristiques clés

• Prend en charge le 200Gb/s InfiniBand HDR et le 200GbE à 2x100Gb/s
• Utilise une modulation PAM4 de 4x50 Gb/s par voie
• Facteur de forme QSFP56 branché à chaud pour un déploiement facile
• Faible consommation d'énergie: 4,5 W (fin 200G), 3,0 W (fin 100G typique)
• Portée allant jusqu'à 30 mètres sur fibre multimode (MMF)
• Conforme aux normes SFF-8665, SFF-8636 et RoHS
• Interface de surveillance numérique de diagnostic intégrée (DDM)

3Technologie et normes de base

This AOC leverages VCSEL (Vertical Cavity Surface-Emitting Laser) technology and is fully compliant with key industry standards including SFF-8665 for the QSFP56 form factor and SFF-8636 for managementIl prend en charge les protocoles IBTA InfiniBand HDR et 200 Gigabit Ethernet, assurant une large interopérabilité.un avantage significatif par rapport à un câble de fibre passive de base.

4Principe de fonctionnement

Le câble fonctionne comme un séparateur optique actif. L'extrémité unique de 200G QSFP56 reçoit un signal 200Gb/s, qui est ensuite divisé et converti en deux signaux optiques 100Gb/s distincts.Ces signaux sont transmis par des fibres multimodes internes aux deux extrémités 100G QSFP56Ce processus de conversion active, contrairement à un câble à fibre passive qui transporte simplement un signal, permet une portée plus longue et une intégrité supérieure du signal dans l'environnement du centre de données.

5. Scénarios d' application

• Interconnexion de commutateurs à feuille 200G à commutateurs ou serveurs à colonne vertébrale 100G
• Les clusters de calcul haute performance (HPC) et d'IA/ML
• Extension du tissu du centre de données et segmentation du réseau
• Réseaux de négociation et de données financières à haute fréquence
• Infrastructure cloud et centres de données d'entreprise

6. Spécifications et informations de commande

Tableau de commande

7. Avantages et points de vente

• Optimisation de la densité des ports:Il double effectivement le nombre de connexions 100G disponibles à partir d'un seul port de commutation 200G, offrant un meilleur coût par port que l'utilisation de deux câbles de fibres optiques séparés.
• Performance supérieure:Le retiming et l'amplification actifs du signal assurent une meilleure intégrité du signal sur de plus longues distances par rapport aux câbles DAC passifs ou à un câble à fibre passive standard.
• Réduction de la latence:Conçu pour une transmission de données à faible latence, essentiel pour les applications HPC et financières.
• Facilité d'utilisation:Il peut être branché à chaud et est flexible, ce qui simplifie la gestion des câbles par rapport aux alternatives en cuivre volumineuses.

8. Service et soutien

Tous nos produits, y compris ce câble à fibre optique de haute performance, sont garantis par une garantie standard.Notre équipe de support technique dédiée fournit une consultation 24/7 pour aider à l'intégration et le dépannage, assurant le succès de votre déploiement.

9. Questions fréquemment posées (FAQ)

Q: Ce câble est-il compatible avec mon commutateur Mellanox/NVIDIA Spectrum existant?
R: Oui, le MFS1S50-H005V AOC est conçu pour une interopérabilité transparente avec les commutateurs NVIDIA Spectrum (comme SN3700, SN4600) et d'autres systèmes Mellanox InfiniBand prenant en charge les taux HDR.

Q: En quoi ce câble optique actif diffère-t-il d'un câble à fibres passives?
R: Un AOC contient des composants actifs qui amplifient et récalculent le signal optique, ce qui permet une portée plus longue (jusqu'à 30 m avec MMF) et une meilleure intégrité du signal.Un câble à fibres passives n'a pas de composants actifs et est généralement utilisé pour des distances beaucoup plus courtes ou des applications différentes.

Q: Les deux extrémités 100G peuvent-elles être connectées à des commutateurs différents?
R: Non, les deux extrémités 100G proviennent et sont gérées par la seule extrémité 200G. Elles sont conçues pour connecter deux appareils distincts (par exemple, deux serveurs) à un port 200G en amont.

10Précautions

• Assurer la compatibilité avec les spécifications des ports des appareils hôtes (QSFP56, prenant en charge HDR/200G).
• Observer un rayon de courbure minimum (30 mm) pendant l'installation pour éviter les dommages aux fibres internes.
• Utilisez toujours des bouchons de protection contre la poussière lorsque les ports ne sont pas utilisés.
• Suivez les précautions standard en matière de décharge électrostatique (ESD) lors de la manipulation.
• Cet équipement est conforme aux limites de la Classe A de la FCC.
