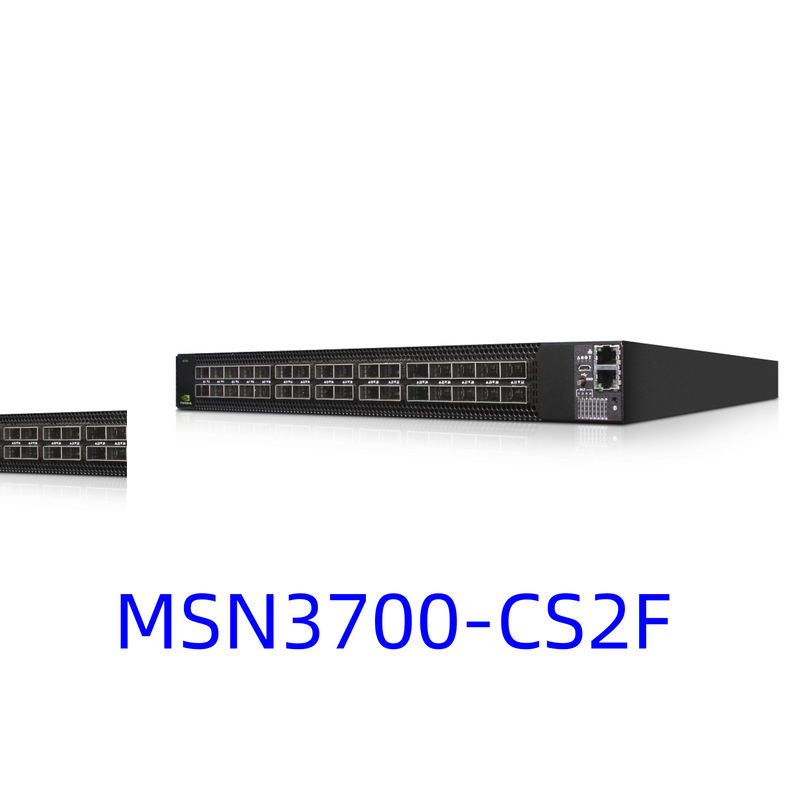

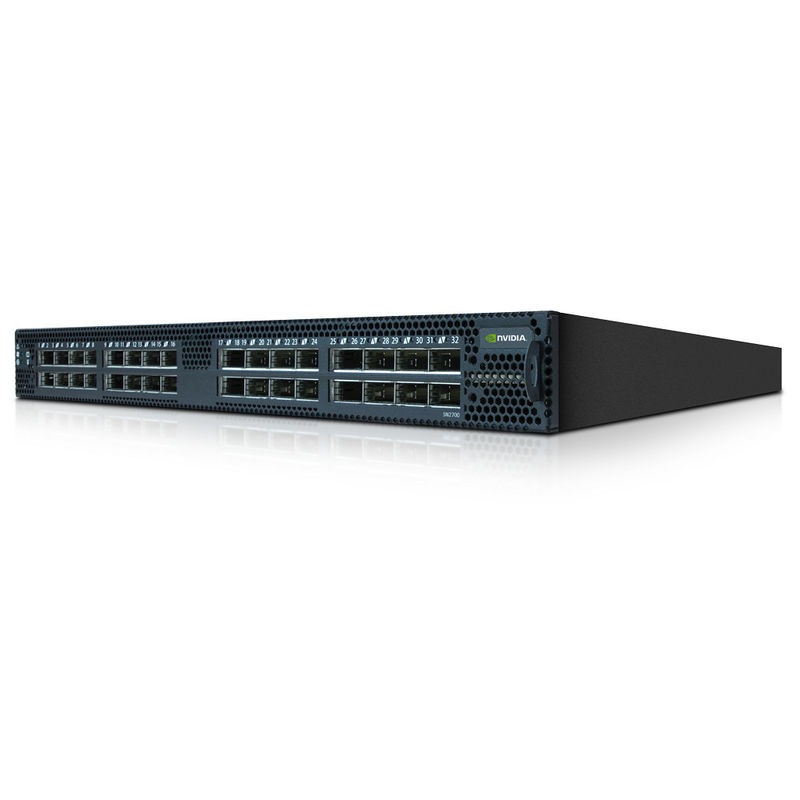

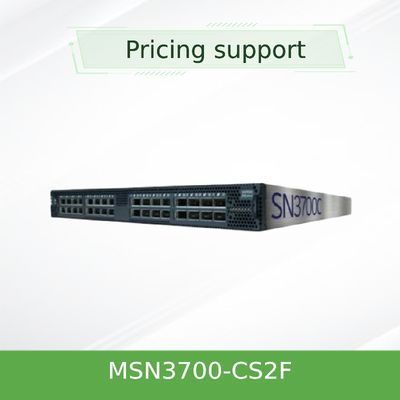

NVIDIA Spectrum SN3000 MSN3700-CS2F: Commutateur de réseau ouvert 100 GbE à haute densité

1. Vue d' ensemble du produit

Le MSN3700-CS2F est un commutateur réseau à facteur de forme 1U de la série Spectrum SN3000 de NVIDIA,fournissant 32 ports de connectivité 100GbE avec la flexibilité de diviser les ports pour les connexions serveur 10/25GbEConstruit sur l'architecture ASIC Spectrum-2, ce commutateur Ethernet ouvert offre un débit de 6,4 Tb/s sans blocage, ce qui en fait une solution idéale pour les déploiements de base et de base de centres de données modernes.Avec support pour plusieurs systèmes d'exploitation, y compris NVIDIA Onyx, ce commutateur réseau offre une flexibilité et des performances inégalées pour les environnements de cloud, d'entreprise et de calcul haute performance.

2. Caractéristiques clés

• 32 ports QSFP28 supportant des vitesses de 100 GbE, 50 GbE, 40 GbE et 25 GbE
• Capacité de fractionnement des ports pour supporter jusqu'à 128 connexions 10/25 GbE
• 6Capacité de commutation de 4 Tb/s avec 4,76 milliards de paquets par seconde
• Commutation par coupe avec une latence constante de 425ns
• Buffer de paquets entièrement partagé de 42 MB pour l'absorption de rafale
• Équipement pour le traitement des déchets et des déchets d'électricité
• Préinstallé avec le système d'exploitation réseau NVIDIA Onyx

3Les technologies avancées

La série SN3000 intègre l'ASIC Spectrum-2 de NVIDIA avec support pour:

• RoCE (RDMA sur Ethernet convergé) pour la mise en réseau directe par GPU
• Routage et bridging VXLAN avec accélération matérielle
• Télémétrie avancée avec la technologie What Just Happened (WJH)
• Télémétrie de réseau en bande (INT) pour la surveillance en temps réel
• Pipeline programmable avec inspection approfondie des paquets (jusqu'à 512 octets)
• Normes Ethernet ouvertes incluant ONIE pour la flexibilité du système d'exploitation réseau

4L'architecture opérationnelle

Le MSN3700-CS2F utilise une architecture de tampon de paquets entièrement partagée qui alloue dynamiquement la mémoire sur tous les ports, assurant une distribution équitable de la bande passante et empêchant le blocage de la tête de ligne.L'interrupteur fonctionne en mode coupureCette approche minimise la latence tout en maintenant les performances de la vitesse de ligne.L'ASIC Spectrum-2 traite les paquets en une seule passe, même pour des opérations complexes telles que le routage VXLAN et la traduction d'adresses réseau.

5. Scénarios de déploiement

• Couche de base du centre de données prenant en charge la connectivité de tissu 100GbE
• Commutateur à feuille haute densité pour la connectivité serveur 25GbE
• Réseaux de clusters AI/ML avec support RoCE pour NVIDIA GPUDirect
• Infrastructure cloud avec réseaux de superposition VXLAN
• Fabrics de stockage avec support NVMe sur Fabrics (NVMe-oF)
• Réseaux de négociation financière nécessitant une faible latence et un débit élevé

6Spécifications techniques

7. Avantages compétitifs

• Densité des ports de pointe dans l'industrie en facteur de forme 1U
• Le tampon de paquets entièrement partagé assure une allocation équitable de la bande passante
• Des capacités de télémétrie avancées réduisent le temps moyen de résolution
• La conception Ethernet ouverte empêche le verrouillage des fournisseurs
• Échelle VXLAN supérieure avec 10 fois plus de tunnels que les concurrents
• Vitesses de port flexibles allant de 1 à 100 GbE à l'aide de câbles de rupture
• Prise en charge complète du RoCE pour les charges de travail directes GPU

8. Service et soutien

Le MSN3700-CS2F est livré avec une garantie matérielle limitée standard d'un an avec un délai de 14 jours ouvrables.4 heures de dépêche de technicienNVIDIA offre des services professionnels pour la conception, la mise en œuvre et l'optimisation de l'infrastructure réseau.

9Questions fréquemment posées

Q: Ce commutateur peut-il être utilisé avec d'autres systèmes d'exploitation réseau?
R: Oui, bien que préinstallé avec NVIDIA Onyx, le commutateur prend en charge tous les systèmes d'exploitation réseau compatibles ONIE, y compris Cumulus Linux et SONIC.

Q: Quels types d'émetteurs-récepteurs et de câbles sont pris en charge?
R: Le commutateur prend en charge une large gamme d'émetteurs-récepteurs DAC, AOC et en fibre, y compris les optiques 100GbE SR4, LR4, CWDM4 et PSM4.

Q: Le commutateur est-il adapté aux déploiements RoCE?
R: Oui, l'ASIC Spectrum-2 fournit un support RoCE robuste avec des fonctionnalités de contrôle de la congestion et d'isolement du trafic.

Q: Quelle est la consommation électrique de l'interrupteur?
R: La consommation d'énergie typique est de 300 W avec une consommation maximale de 400 W selon la configuration et l'utilisation des ports.

10. Notes d'installation et d'exploitation

• Assurer un dégagement suffisant pour le débit d'air autour de l'interrupteur
• Vérifier la compatibilité des émetteurs-récepteurs et des câbles avant leur déploiement
• Fonctionner dans des conditions environnementales spécifiées (0°C à 40°C, humidité de 5 à 85%)
• Suivez les précautions appropriées en matière de DSE pendant l'installation
• Conforme aux normes de sécurité, notamment CB, CE, cTUVus et CU
• La conformité EMC comprend les certifications FCC, ICES, RCM et VCCI
