Ethernet Mellanox Qsfp DAC Cable MCP1600-C003E30L 100GbE 3m

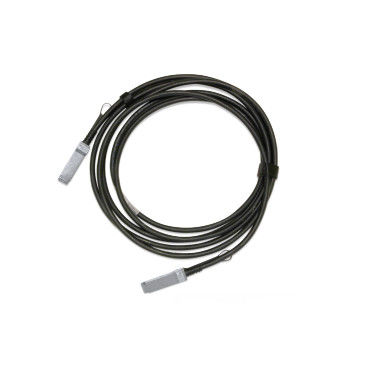

Câble cuivre à connexion directe QSFP28 100GbE MCP1600-C003E30L de Mellanox

1. Aperçu du produit

Le Mellanox® MCP1600-C003E30L est un câble cuivre à connexion directe (DAC) QSFP28 100 Gigabit Ethernet (100GbE) haute performance, conçu pour des interconnexions de centre de données fiables et à courte portée. Cet ensemble de câbles en cuivre passifs de 3 mètres offre une alternative économe en énergie et rentable aux émetteurs-récepteurs optiques, offrant des performances robustes pour les applications à large bande passante. Il est conçu pour prendre en charge des débits de données de 100 Gb/s via quatre canaux en cuivre intégrés, chacun fonctionnant à 25 Gb/s. Ce câble en cuivre passif est une solution idéale pour interconnecter des commutateurs, des routeurs et des serveurs dans des racks ou entre des racks adjacents.

2. Caractéristiques principales

• Prend en charge les débits de données 100GbE (4x25Gbps) pour les applications à large bande passante.
• Format QSFP28 enfichable à chaud pour une installation et une maintenance faciles.
• Faible consommation d'énergie (<0,1 W) pour une meilleure efficacité énergétique.
• Conforme à la spécification IEEE 802.3bj CA-25G-L avec RS-FEC pour une portée étendue de 3 m.
• Comprend une gaine LSZH (Low Smoke Zero Halogen) et un circuit imprimé sans plomb et sans halogène pour une sécurité améliorée.
• Comprend une interface de gestion I²C conforme à la norme SFF-8636 pour l'identification et le diagnostic des appareils.
• Conçu pour une intégrité du signal supérieure avec une impédance caractéristique de 100Ω.

3. Technologie et normes

Ce câble cuivre à connexion directe utilise une technologie de signalisation électrique avancée pour atteindre des débits de données élevés. Il est rigoureusement testé pour garantir la conformité aux principales normes de l'industrie, notamment SFF-8685 pour le format QSFP28 et SFF-8636 pour l'interface de gestion. Pour une transmission de données sans erreur sur sa longueur de 3 mètres, il utilise la correction d'erreur directe Reed-Solomon (RS-FEC) comme l'exige la norme IEEE 802.3bj CA-25G-L. Cela fait du câble cuivre à connexion directe QSFP28 un composant fiable et interopérable dans les réseaux de centres de données modernes.

4. Principe de fonctionnement

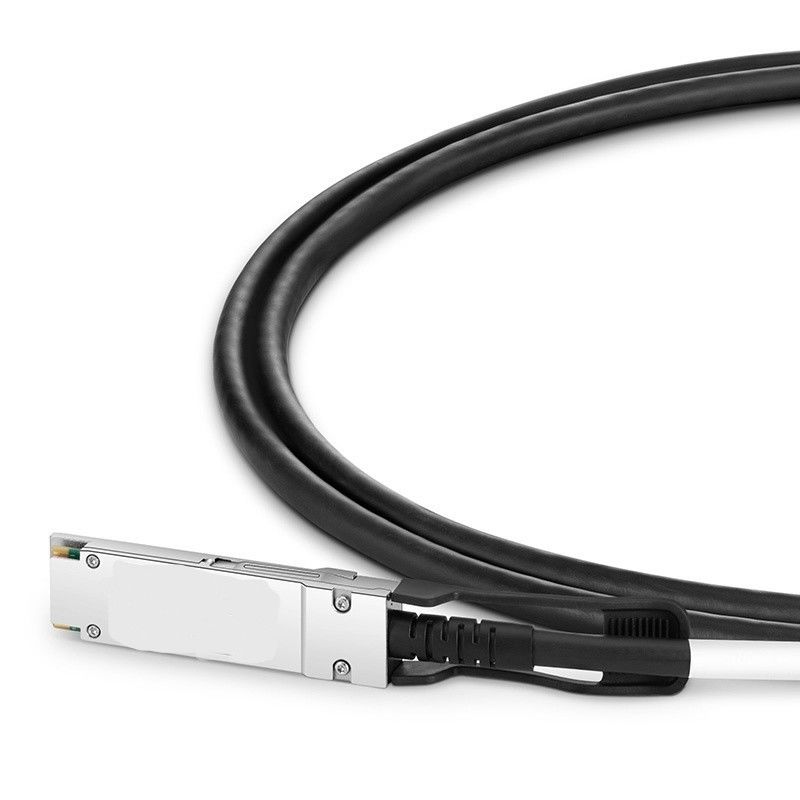

Le câble à fibre passif fonctionne en transmettant des signaux électriques directement sur des fils de cuivre jumeaux-axiaux regroupés. Chaque extrémité du câble est terminée par un connecteur QSFP28 qui s'interface directement avec le port du système hôte. Le connecteur abrite une puce EEPROM, qui stocke des informations vitales sur le produit, telles que le numéro de série, le fabricant et les caractéristiques du câble. Ces données sont lues par l'hôte via l'interface I²C, permettant une identification et une configuration automatiques. En tant que câble en cuivre passif, il ne nécessite pas de réajustement du signal ni de composants actifs, ce qui se traduit par une latence et une consommation d'énergie minimales, rendant le trajet du signal exceptionnellement efficace pour la transmission de données sur de courtes distances.

5. Application et utilisation

Le MCP1600-C003E30L est déployé dans des environnements informatiques haute performance où une faible latence et une bande passante élevée sont essentielles. Ses principales applications incluent :

• Interconnexions de centres de données : Connexion de commutateurs top-of-rack (ToR) à des commutateurs leaf/spine ou à des serveurs haute densité.
• Réseaux de trading haute fréquence (HFT) : Où une latence minimale est primordiale pour les systèmes de transactions financières.
• Infrastructure cloud : Construction de réseaux dorsaux évolutifs et efficaces pour les fournisseurs de services cloud.
• Noyau de réseau d'entreprise : Agrégation du trafic dans les couches centrales des grands réseaux d'entreprise.
• Réseaux de stockage (SAN) : Connexion de baies de stockage aux serveurs pour un accès aux données à haut débit.

6. Spécifications et guide de sélection

Le tableau suivant détaille les principales spécifications du modèle MCP1600-C003E30L et sert de guide pour la sélection par rapport à d'autres variantes.

7. Avantages et arguments de vente

• Rentabilité : Offre des économies importantes par rapport aux câbles optiques actifs (AOC) et aux solutions basées sur des émetteurs-récepteurs pour les courtes portées.
• Latence ultra-faible : La conception passive garantit une latence quasi nulle, cruciale pour les applications sensibles aux performances.
• Haute fiabilité : Subit des tests de production rigoureux pour garantir des performances et une durabilité supérieures dès la sortie de la boîte.
• Conception écologique : Construit avec des matériaux LSZH et HF/LF, répondant aux normes environnementales et de sécurité les plus strictes.
• Intégration transparente : Enfichable à chaud et conforme aux normes de l'industrie, garantissant une large compatibilité avec les équipements Mellanox et d'autres fournisseurs.

8. Service et support

Ce produit est couvert par une garantie matérielle limitée d'un an, couvrant la réparation ou le remplacement des pièces défectueuses. Nous garantissons une chaîne d'approvisionnement stable avec un vaste inventaire, permettant une livraison rapide pour respecter les délais urgents des projets. Notre équipe de support technique dédiée est disponible 24h/24 et 7j/7 pour fournir des conseils avant-vente et une assistance technique après-vente, garantissant une intégration en douceur dans votre infrastructure réseau.

9. Foire aux questions (FAQ)

Q : Quelle est la différence entre les codes de liaison CA-N et CA-L ?
R : CA-N (No-FEC) est destiné aux câbles plus courts (jusqu'à 2 m) sans correction d'erreur directe. CA-L (Long), utilisé dans ce câble de 3 m, permet la FEC Reed-Solomon (RS-FEC) pour garantir l'intégrité du signal sur de plus longues distances.

Q : Ce câble DAC est-il compatible avec les commutateurs non-Mellanox ?
R : Bien qu'optimisés pour les systèmes Mellanox, les câbles DAC QSFP28 sont basés sur des normes industrielles et sont souvent compatibles avec les équipements d'autres grands fournisseurs. Nous vous recommandons de vérifier la matrice de compatibilité du commutateur spécifique.

Q : Ce câble passif nécessite-t-il une alimentation externe ?
R : Non. Un câble cuivre à connexion directe passif consomme une puissance minimale (<0,1 W) directement à partir du port hôte et ne comporte aucun composant actif, ce qui entraîne une faible consommation d'énergie.

Q : Quel est le rayon de courbure minimum pour ce câble ?
R : Le rayon de courbure minimum pour une seule courbure non répétitive est de 5x le diamètre du câble (35,5 mm pour 30 AWG). Pour les courbures répétées lors de l'installation, maintenez un rayon de courbure de 10x le diamètre du câble (71 mm).

10. Précautions

• Compatibilité : Vérifiez la compatibilité avec votre commutateur et votre configuration de port spécifiques avant l'achat.
• Manipulation : Évitez les courbures prononcées au-delà du rayon de courbure minimum spécifié pour éviter d'endommager les conducteurs internes.
• Conditions environnementales : Fonctionnez et stockez dans les plages de température (0°C à 70°C) et d'humidité (5 % à 85 % sans condensation) spécifiées.
• Décharge électrostatique (ESD) : Utilisez toujours un bracelet ESD lors de la manipulation des connecteurs de câble pour éviter d'endommager les composants sensibles par l'électricité statique.
• Installation : Assurez-vous que le système est hors tension ou que le port prend en charge le branchement à chaud avant d'insérer ou de retirer le câble.
