câble MCP7H50-H002R26 MCP7H50-V0xxR QSFP56 de 2m HDR100 Mellanox DAC Cable Direct Attach Fiber
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP7H50-H002R26 |
| Document: | MCP7H50-H002R26.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Condition: | Nouveau et original | Disponibilité: | Action |
|---|---|---|---|
| Temps de garantie: | 1 an | technologie: | Infiniband |
| Vitesse maximale: | HDR à 2xHDR100 | Taux de données: | 200Gb/s à 100Gb/s |
| Tension d'alimentation: | -0,3 ~ 3,6 V | Tension d'entrée de données: | -0,3 ~ 3,465v |
| Tension d'entrée de commande: | -0,3 ~ 4.0v | Seuil de dégâts: | 3,4 dBm |
| Mettre en évidence: | 2m Mellanox DAC Cable,HDR100 Mellanox DAC Cable,câble direct de fibre d'attache de 2m |
||
Description de produit

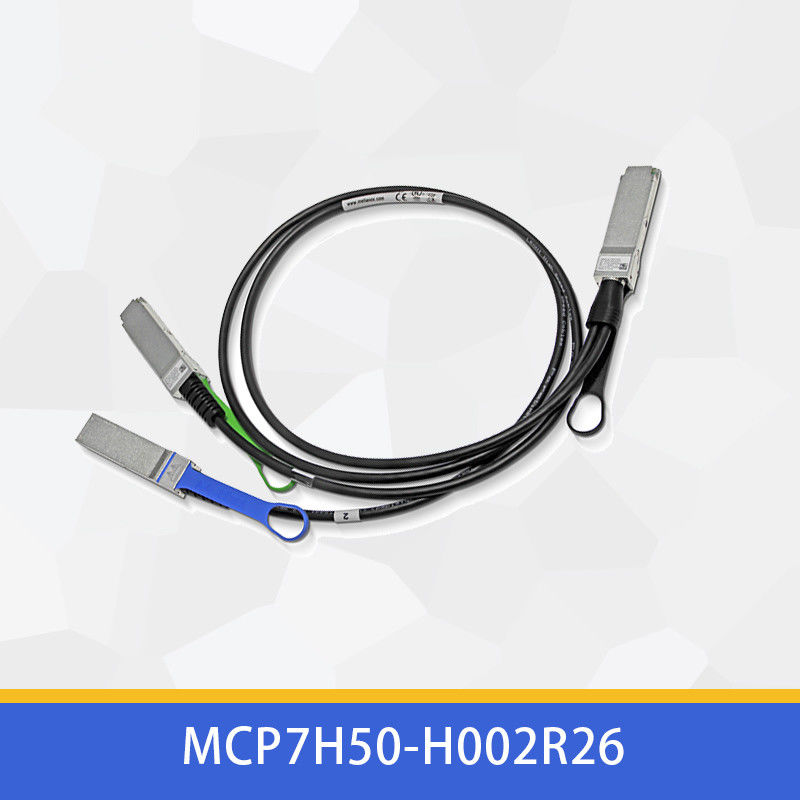

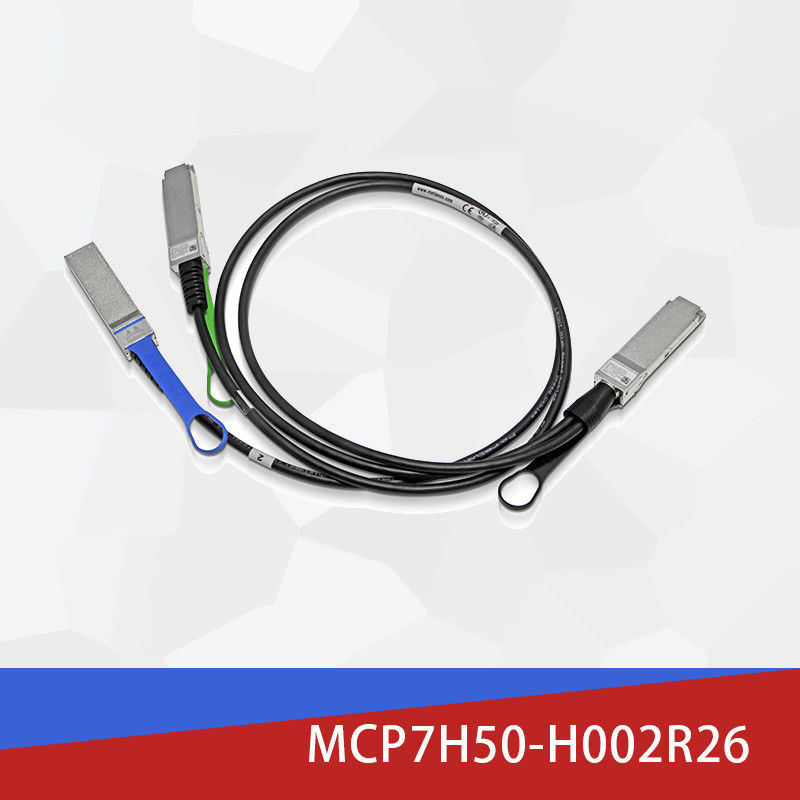

Mellanox MCP7H50-H002R26 : Câble DAC Breakout 200G HDR vers Double 100G HDR100
Points forts de la performance
Optimisation de la bande passante
Divise efficacement la bande passante 200G HDR en deux canaux 100G HDR100 indépendants sans aucune exigence de puissance active
Intégrité du signal avancée
La technologie de modulation PAM4 assure une transmission de données exceptionnelle avec un BER supérieur à 1E-15
Présentation du produit
Le Mellanox MCP7H50-H002R26 est une solution de breakout Direct Attach Copper (DAC) haute performance qui sert d'alternative supérieure aux alternative aux câbles à fibre optique passifs traditionnels. Cette interconnexion innovante convertit efficacement un seul port InfiniBand HDR 200 Gb/s en deux connexions HDR100 100 Gb/s indépendantes, offrant aux centres de données une combinaison optimale de performances, d'efficacité énergétique et de rentabilité pour les environnements réseau à haute densité.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle du produit | MCP7H50-H002R26 |
| Configuration du débit de données | 200G HDR vers 2 × 100G HDR100 |
| Type d'interconnexion | Direct Attach Copper (DAC) |
| Longueur du câble | 2 mètres (tolérance de ±0,05 m) |
| Interface du connecteur | QSFP56 vers 2 × QSFP56 |
| Jauge de fil | 26 AWG |
| Consommation d'énergie | < 0,1 W (fonctionnement passif) |
| Température de fonctionnement | 0 °C à 70 °C |
| Normes de conformité | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impédance caractéristique | 100 Ω (plage de 90 à 110 Ω) |
Mise en œuvre de la technologie
Cette alternative aux câbles à fibre optique passifs avancée utilise une technologie de modulation PAM4 4 × 50 Gb/s sophistiquée, offrant une intégrité de signal exceptionnelle sur tous les canaux de transmission. La solution est entièrement conforme aux normes IBTA (InfiniBand Trade Association) HDR et intègre les spécifications SFF-8665 et SFF-8636 pour une intégration transparente et une gestion complète via l'interface I²C, offrant une alternative robuste aux systèmes à fibre optique traditionnels.
Méthodologie opérationnelle

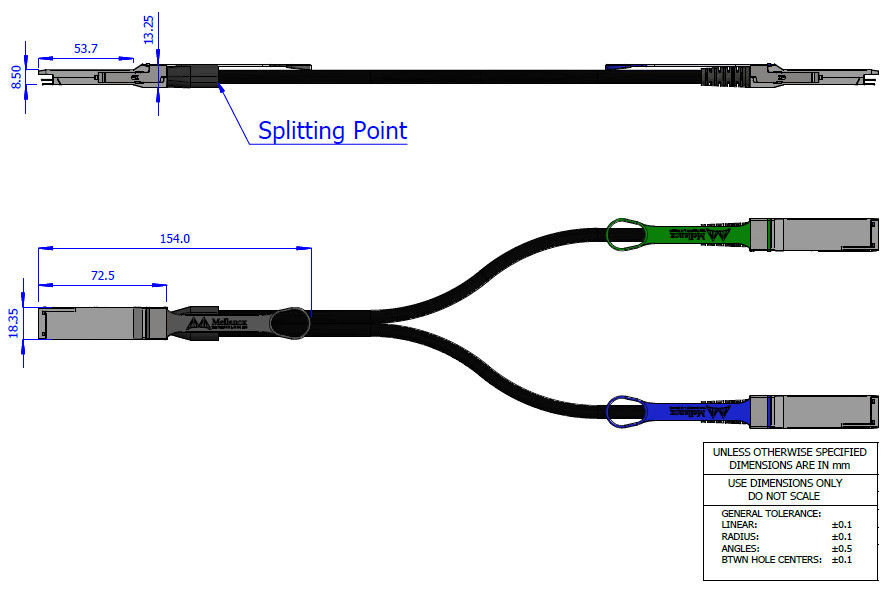

Le MCP7H50-H002R26 fonctionne comme un pont électrique passif intelligent, acheminant efficacement les signaux à haut débit d'un seul connecteur QSFP56 (prenant en charge 200G HDR) vers deux connecteurs QSFP56 indépendants (prenant chacun en charge 100G HDR100). Ce alternative aux câbles à fibre optique passifs sophistiqué maintient une intégrité de signal exceptionnelle grâce à des conducteurs en cuivre à impédance adaptée avec précision (impédance caractéristique de 100 Ω) et à des technologies de blindage avancées qui minimisent efficacement la diaphonie et les interférences électromagnétiques, assurant une transmission de données fiable.
Environnements d'application
Cette solution d'interconnexion haute densité est idéale pour les exigences d'infrastructure modernes :
Réseaux de centres de données
Architectures Spine-leaf et connectivité top-of-rack pour les environnements hyperscale
Calcul haute performance
Interconnexions de clusters pour la recherche scientifique et les simulations d'ingénierie
IA et apprentissage automatique
Connectivité de cluster d'entraînement pour les frameworks d'apprentissage profond
Systèmes de stockage
Connexions haut débit pour les solutions de stockage SAN et NAS
Avantages concurrentiels
Le MCP7H50-H002R26 offre des avantages significatifs par rapport aux câbles optiques actifs et aux solutions en cuivre de génération précédente :
- Efficacité économique : Offre une réduction de coût d'environ 35 à 45 % par rapport aux solutions optiques actives équivalentes
- Optimisation de la puissance : Consomme moins de 0,1 W contre 2 à 3 W pour les câbles optiques actifs
- Fiabilité améliorée : La conception passive élimine les points de défaillance associés aux composants actifs
- Latence réduite : La transmission du signal électrique offre une latence inférieure à celle des systèmes de conversion optique
- Sécurité environnementale : La gaine LSZH et la construction sans halogène améliorent les normes de sécurité des installations
- Gestion thermique : La consommation d'énergie réduite diminue les besoins de refroidissement dans les configurations denses
Services d'assistance
Mellanox fournit une infrastructure d'assistance complète pour le MCP7H50-H002R26 :
- Garantie matérielle limitée d'un an couvrant les défauts de matériaux et de fabrication
- Réseau mondial d'assistance technique avec une assistance experte pour les problèmes d'intégration
- Services de configuration personnalisés pour les scénarios de déploiement à grande échelle
- Exécution des commandes standard dans un délai de 2 à 3 semaines avec des options accélérées disponibles
- Services de vérification de la compatibilité pour les environnements hétérogènes
Foire aux questions
Quelle distance maximale cette solution DAC prend-elle en charge ?
Le MCP7H50-H002R26 est conçu pour les applications à courte portée jusqu'à 3 mètres, ce qui le rend particulièrement adapté à la connectivité à l'échelle du rack et des racks adjacents dans les environnements de centres de données.
Ce câble est-il compatible avec les équipements non-Mellanox ?
Bien qu'optimisée pour les systèmes Mellanox, cette alternative aux câbles à fibre optique passifs est conforme aux normes de l'industrie et est généralement compatible avec les équipements d'autres fournisseurs prenant en charge InfiniBand HDR et les interfaces QSFP56 compatibles.
Quelle maintenance est requise pour ces câbles ?
En tant que solution passive, le MCP7H50-H002R26 nécessite une maintenance minimale au-delà d'une inspection visuelle périodique pour les dommages physiques et pour s'assurer que les connecteurs restent propres et exempts de débris.
Consignes d'installation
Pour garantir des performances et une longévité optimales :
- Maintenir un rayon de courbure minimum de 34 mm pour les courbures simples et de 68 mm pour les courbures répétées
- Éviter les courbures prononcées, en particulier près des interfaces des connecteurs où la contrainte est concentrée
- Mettre en œuvre des précautions ESD appropriées pendant les procédures de manipulation et d'installation
- Vérifier la compatibilité avec les versions du micrologiciel et des pilotes du système hôte avant le déploiement
- Fonctionner strictement dans les plages de température (0 °C à 70 °C) et d'humidité (5 % à 85 %) spécifiées
- Inspecter régulièrement les connecteurs pour détecter les débris ou les dommages avant l'installation et pendant les cycles de maintenance
