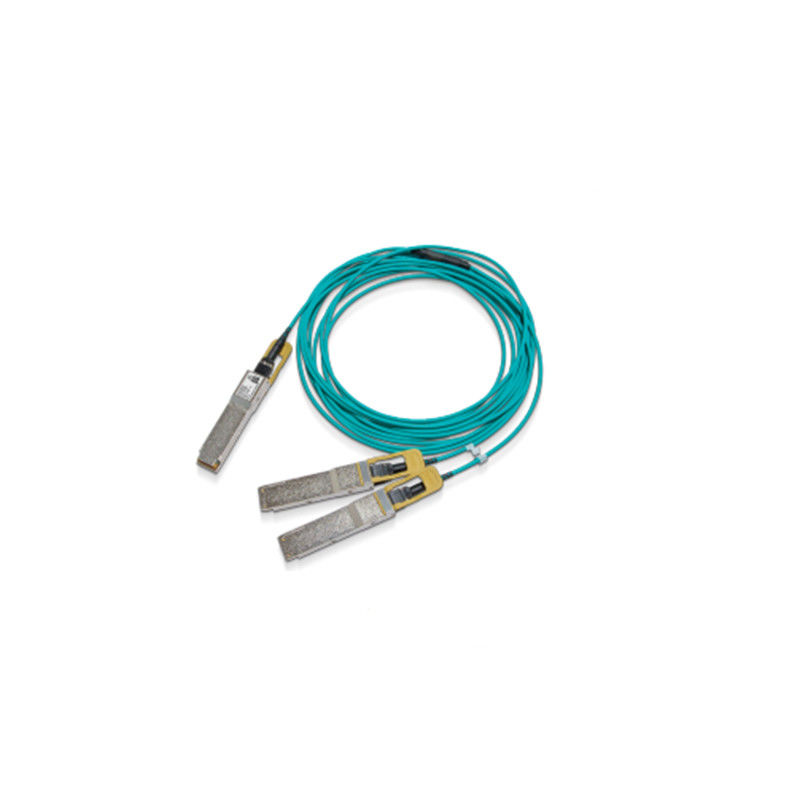

200Gb/s HDR au câble optique de diviseur de 2x100Gb/s HDR100 (QSFP56 à 2xQSFP56) MMFActive

Mellanox® MFS1S50-HxxxE est un QSFP56 basé sur VCSEL (laser de Surface-émission de cavité verticale), 200Gb/s rentable 2 au câble optique actif de diviseur de x 100Gb/s (AOC) conçu pour l'usage dans des systèmes de 200Gb/s InfiniBand HDR (débit élevé).

Le câble de MFS1S50-HxxxE est conforme avec SFF-8665 pour la solution QSFP56 que l'on peut brancher. Il fournit la connectivité entre les unités de système avec un connecteur 200Gb/s d'un côté et deux connecteurs 100Gb/s distincts de l'autre côté, tel qu'un commutateur et deux serveurs. Le câble relie des signaux de données de chacune des 4 paires de MMF (fibre multi de mode) sur l'extrémité QSFP56 simple aux doubles paires de chacune des extrémités du multiport QSFP56. Chaque extrémité QSFP56 du câble comporte un EEPROM fournissant le produit et le statut surveillant l'information, qui peut être lue par le système hôte.

L'essai rigoureux de production assure la meilleures expérience, représentation et longévité d'installation de -de-le-boîte.

La qualité unique de Mellanox les solutions qu'actives de câble de fibre fournissent la connectivité puissance-efficace pour le centre de traitement des données relie ensemble. Elles permettent une largeur de bande gauche plus élevée, une densité et une configuration à un coût bas, et une alimentation électrique réduite aux centres de traitement des données.

NVIDIA® MFS1S50 est un QSFP56 basé sur VCSEL (laser de Surface-émission de cavité verticale), 200Gb/s rentable 2 au câble optique actif de diviseur de x 100Gb/s (AOC) conçu pour l'usage dans des systèmes de 200Gb/s InfiniBand (IB) HDR (débit élevé).

Le câble MFS1S50 est conforme avec SFF-8665 pour la solution QSFP56 que l'on peut brancher. Il fournit la connectivité entre les unités de système avec un connecteur 200Gb/s d'un côté et deux connecteurs 100Gb/s distincts de l'autre côté, tel qu'un commutateur et deux serveurs. Le câble relie des signaux de données de chacune des 4 paires de MMF (fibre multi de mode) sur l'extrémité QSFP56 simple aux doubles paires de chacune des extrémités du multiport QSFP56. Chaque extrémité QSFP56 du câble comporte un EEPROM fournissant le produit et le statut surveillant l'information, qui peut être lue par le système hôte.

Les solutions de câble de l'unique-qualité de Nvidia fournissent la connectivité puissance-efficace pour le centre de traitement des données relie ensemble. Il permet une largeur de bande plus élevée de port, une densité et une configuration à un coût bas, et une alimentation électrique réduite aux centres de traitement des données.

L'essai rigoureux de production assure la meilleures expérience, représentation et longévité d'installation de -de-le-boîte.

L'information de commande

Caractéristiques maximum absolues

Les capacités absolues sont ceux au delà dont les dommages au dispositif peuvent se produire.

L'opération prolongée entre les caractéristiques opérationnelles et les capacités absolues n'est pas prévue et peut causer la dégradation permanente de dispositif.

Capacités absolues

Caractéristiques environnementales

Cette table montre les caractéristiques environnementales pour le produit.

Caractéristiques opérationnelles

Cette section montre la gamme des valeurs pour le fonctionnement normal. Le filtrage d'alimentation d'énergie de panneau de centre serveur devrait être conçu comme recommandé au sein du Comité Spec. de SFF.

Caractéristiques électriques

Notes :

• Des domaines multiples d'horloge sont soutenus seulement sur Rx du côté ligne. Le côté Rx de centre serveur soutient un domaine simple d'horloge seulement.
• La serrure de CDR de QSFP Tx peut seulement se produire si la ruelle 4 de Tx transmet des données.

Décharge électrostatique (ESD)

Ce produit est compatible avec des niveaux d'ESD dans les environnements de fonctionnement de centre de traitement des données typique et certifiés selon les normes énumérées dans la section de réglementation de conformité. Le produit est embarqué avec les chapeaux protecteurs sur tous les connecteurs pour le protéger pendant l'expédition. Dans la manipulation et l'opération normales des câbles ultra-rapides et des émetteurs-récepteurs optiques, l'ESD est concerné pendant l'insertion dans la cage de QSFP du serveur/du commutateur. Par conséquent, on doit observer l'ESD standard manipulant des précautions. Celles-ci incluent l'utilisation des courroies fondées de poignet/chaussure et du plancher d'ESD partout où un câble/émetteur-récepteur est extrait/inséré. Décharges électrostatiques à l'extérieur du châssis d'équipement central après l'installation sont sujettes à des conditions au niveau système d'ESD.

Manipulation et nettoyage

L'émetteur-récepteur peut être endommagé par exposition aux pointes de courant et au-dessus des événements de tension. Faites attention pour limiter l'exposition aux conditions définies dans des capacités absolues. Observez les précautions de manipulation normales pour les dispositifs sensibles à la décharge électrostatiques. L'émetteur-récepteur est embarqué avec des bouchons anti-poussière sur le port électrique et optique. Le chapeau sur le port optique devrait toujours être en place quand il n'y a aucun câble de fibre s'est relié. Le connecteur optique a une surface enfoncée de connecteur qui est exposée toutes les fois qu'elle n'a aucun câble ni chapeau.

Avant l'insertion du câble de fibre, nettoyez le cable connecteur pour empêcher la contamination de elle. Le bouchon anti-poussière s'assure que les optique demeurent propres et aucun nettoyage supplémentaire ne devrait être nécessaire. En cas de la contamination, des outils de nettoyage standard et les méthodes devraient être employés. Des liquides ne doivent pas être appliqués.

Interopérabilité

Pour des configurations examinées avec l'aocs référez-vous svp au rapport au niveau système de qualification du produit (SLP).

Rate Select

L'AOC soutient le taux choisi, qui est commandé par l'inscription aux registres 0x57-0x58. Deux bits sont assignés pour chaque ruelle de récepteur dans l'octet 0x57 (87dec, Rxn_Rate_Select) et deux bits pour chaque ruelle d'émetteur dans l'octet 0x58 (88dec, Txn_Rate_Select) pour spécifier jusqu'à quatre débits binaires, comme défini dans la rév. SFF-8636 2.9.2 CODAGES du tableau 6-5 XN_RATE_SELECT. Chacune des quatre ruelles est exigé pour avoir la même valeur choisie de taux.

La table ci-dessous spécifie le taux pour chaque arrangement choisi de taux.

Rate Select Encodings

Caractéristiques mécaniques

Ultra-rapide relie ensemble
La dernière croissance rapide en trafic et nuage de centre de traitement des données calculant a eu comme conséquence des augmentations énormes du trafic de machine-à-machine dû à l'adoption rapide de la virtualisation de serveur, des réseaux logiciel-définis (SDNs), et du calcul de dans-nuage. Ajoutez maintenant les conditions massives de largeur de bande pour des Terabyte de mise en réseau des données pour former les systèmes basés sur GPU artificiels de l'apprentissage automatique de l'intelligence (AI) (ml).

Ceci conduit des demandes massives des réseaux élevés de largeur de bande et de bas-latence. Les câbles ultra-rapides de DAC et d'AOC et l'émetteur-récepteur optique relie ensemble jouent un rôle critique dans ces technologies modernes de centre de traitement des données.

La famille de produits de NVIDIA® Mellanox® LinkX® des câbles et les émetteurs-récepteurs fournit la ligne la plus complète de l'industrie de 10, 25, 40, 50, 100, 200, et 400GbE dans l'Ethernet et l'EDR, le HDR, et le NDR dans des produits d'InfiniBand pour le nuage, l'HPC, le Web 2,0, l'entreprise, le telco, le stockage et l'intelligence artificielle, applications de centre de traitement des données.

Les câbles et les émetteurs-récepteurs de LinkX sont employés souvent pour lier des commutateurs de dessus-de-support vers le bas aux adaptateurs réseau dans des serveurs de NVIDIA GPUs et d'unité centrale de traitement, et le stockage et/ou vers le haut dans des applications de commutateur-à-commutateur dans toute l'infrastructure en réseau.
