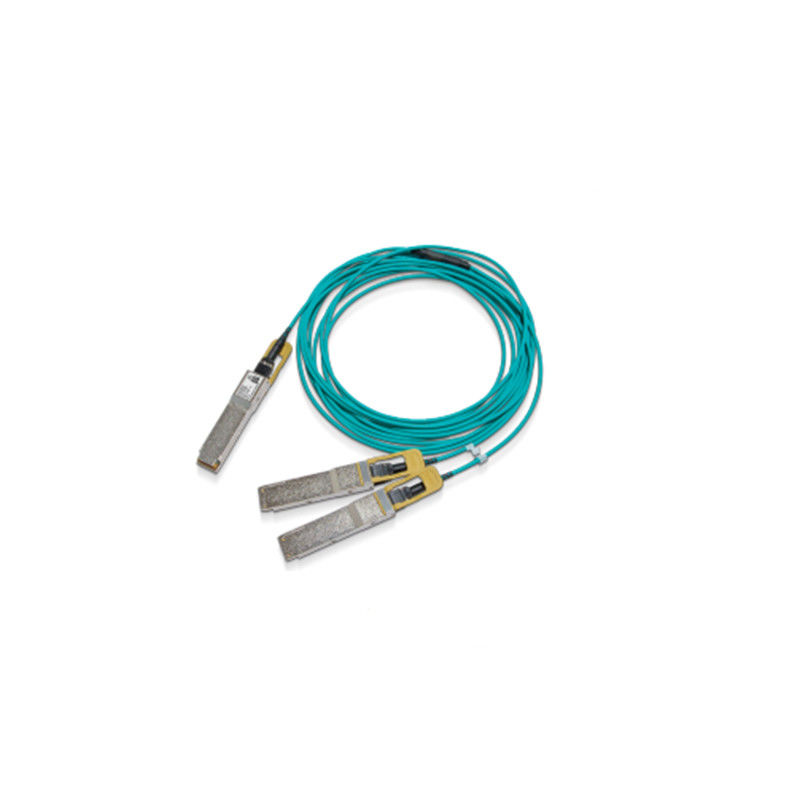

Câble séparateur optique actif MMF 200 Gb/s HDR vers 2x100 Gb/s HDR100 (QSFP56 vers 2xQSFP56)

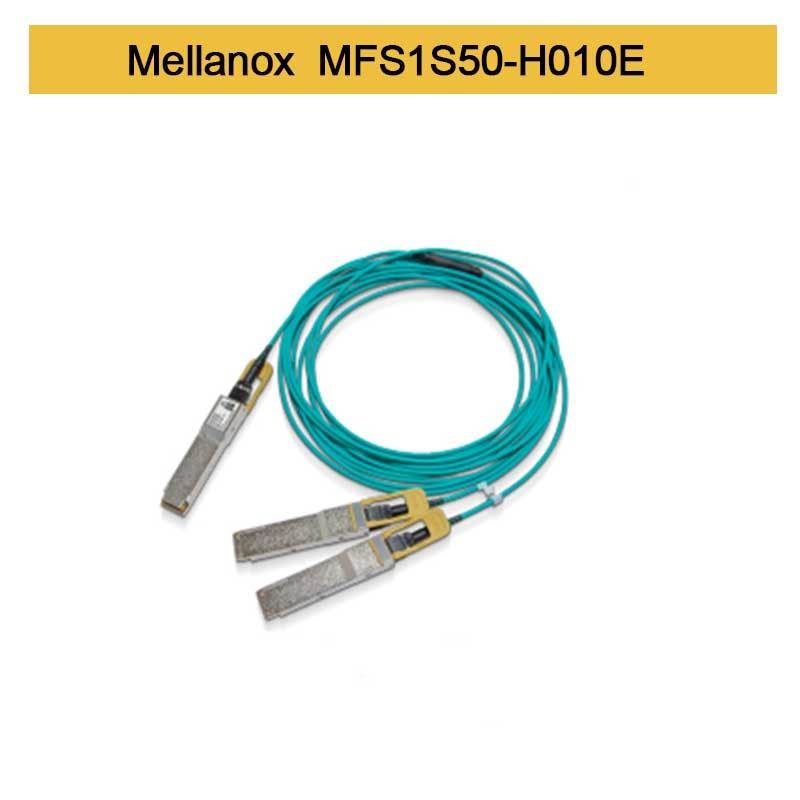

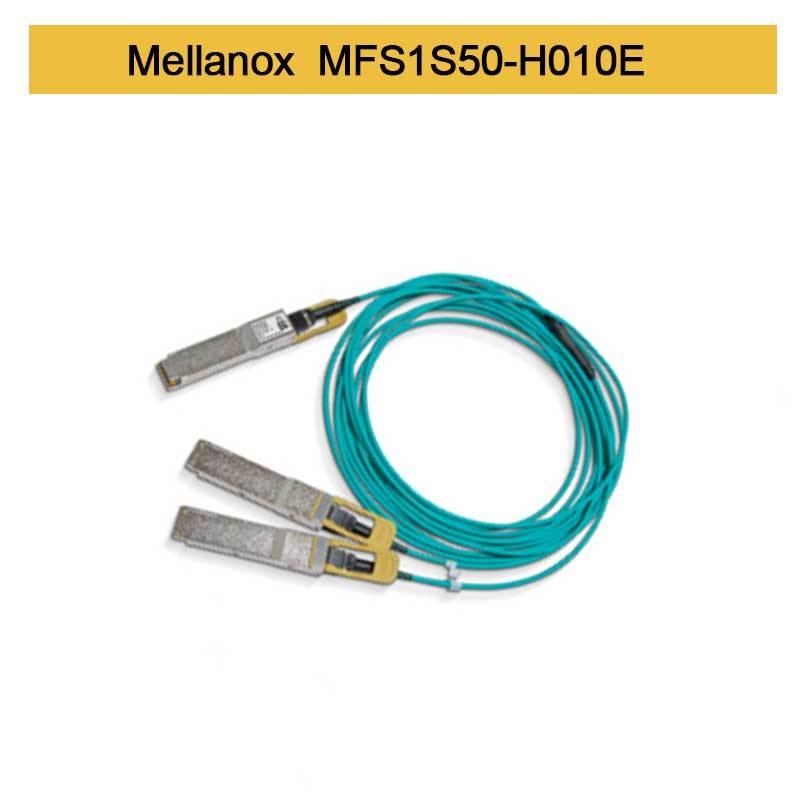

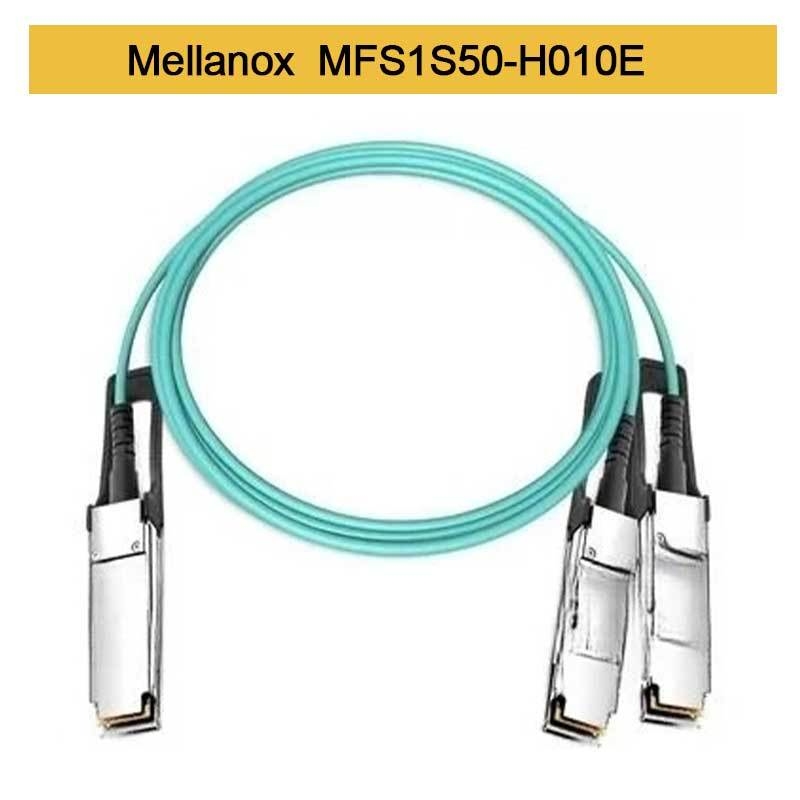

Mellanox® MFS1S50-HxxxE est un câble séparateur optique actif (AOC) économique de 200 Gb/s vers 2 x 100 Gb/s basé sur VCSEL (Vertical Cavity Surface-Emitting Laser), conçu pour être utilisé dans les systèmes InfiniBand HDR (High Data Rate) de 200 Gb/s.

Le câble MFS1S50-HxxxE est conforme à la norme SFF-8665 pour la solution enfichable QSFP56. Il assure la connectivité entre les unités système avec un connecteur de 200 Gb/s d'un côté et deux connecteurs distincts de 100 Gb/s de l'autre côté, comme un commutateur et deux serveurs. Le câble connecte les signaux de données de chacune des 4 paires MMF (Multi Mode Fiber) à l'extrémité unique QSFP56 aux paires doubles de chacune des extrémités multiport QSFP56. Chaque extrémité QSFP56 du câble comprend une EEPROM fournissant des informations de surveillance du produit et de l'état, qui peuvent être lues par le système hôte.

Des tests de production rigoureux garantissent la meilleure expérience d'installation, les meilleures performances et la meilleure durabilité dès la sortie de la boîte.

Les solutions de câbles à fibres actives de qualité supérieure de Mellanox’ offrent une connectivité économe en énergie pour les interconnexions de centres de données. Elles permettent une bande passante, une densité et une configurabilité plus élevées des ports à faible coût, ainsi qu'une réduction des besoins en énergie dans les centres de données.

NVIDIA® MFS1S50 est un câble séparateur optique actif (AOC) économique de 200 Gb/s vers 2 x 100 Gb/s basé sur VCSEL (Vertical Cavity Surface-Emitting Laser), conçu pour être utilisé dans les systèmes InfiniBand (IB) HDR (High Data Rate) de 200 Gb/s.

Le câble MFS1S50 est conforme à la norme SFF-8665 pour la solution enfichable QSFP56. Il assure la connectivité entre les unités système avec un connecteur de 200 Gb/s d'un côté et deux connecteurs distincts de 100 Gb/s de l'autre côté, comme un commutateur et deux serveurs. Le câble connecte les signaux de données de chacune des 4 paires MMF (Multi Mode Fiber) à l'extrémité unique QSFP56 aux paires doubles de chacune des extrémités multiport QSFP56. Chaque extrémité QSFP56 du câble comprend une EEPROM fournissant des informations de surveillance du produit et de l'état, qui peuvent être lues par le système hôte.

Les solutions de câbles de qualité unique de NVIDIA offrent une connectivité économe en énergie pour les interconnexions de centres de données. Elles permettent une bande passante, une densité et une configurabilité plus élevées des ports à faible coût, ainsi qu'une réduction des besoins en énergie dans les centres de données.

Des tests de production rigoureux garantissent la meilleure expérience d'installation, les meilleures performances et la meilleure durabilité dès la sortie de la boîte.

Informations de commande

Spécifications maximales absolues

Les valeurs nominales maximales absolues sont celles au-delà desquelles des dommages à l'appareil peuvent survenir.

Un fonctionnement prolongé entre les spécifications de fonctionnement et les valeurs nominales maximales absolues n'est pas prévu et peut entraîner une dégradation permanente de l'appareil.

Valeurs nominales maximales absolues

Spécifications environnementales

Ce tableau présente les spécifications environnementales du produit.

Spécifications de fonctionnement

Cette section présente la plage de valeurs pour un fonctionnement normal. Le filtrage de l'alimentation de la carte hôte doit être conçu comme recommandé dans la spécification du comité SFF.

Spécifications électriques

Notes :

• Plusieurs domaines d'horloge sont pris en charge uniquement du côté ligne Rx. Le Rx côté hôte prend en charge un seul domaine d'horloge uniquement.
• Le verrouillage CDR Tx QSFP ne peut se produire que si la voie Tx 4 transmet des données.

Décharge électrostatique (ESD)

Ce produit est compatible avec les niveaux ESD dans les environnements d'exploitation typiques des centres de données et est certifié conformément aux normes énumérées dans la section Conformité réglementaire. Le produit est livré avec des capuchons de protection sur tous les connecteurs pour le protéger pendant l'expédition. Lors de la manipulation et du fonctionnement normaux des câbles à grande vitesse et des émetteurs-récepteurs optiques, l'ESD est préoccupante lors de l'insertion dans la cage QSFP du serveur/commutateur. Par conséquent, les précautions de manipulation ESD standard doivent être respectées. Celles-ci incluent l'utilisation de bracelets/chaussures mis à la terre et d'un sol ESD partout où un câble/émetteur-récepteur est extrait/inséré. Les décharges électrostatiques vers l'extérieur du châssis de l'équipement hôte après l'installation sont soumises aux exigences ESD au niveau du système.

Manipulation et nettoyage

L'émetteur-récepteur peut être endommagé par une exposition à des surtensions et à des événements de surtension. Veillez à limiter l'exposition aux conditions définies dans les valeurs nominales maximales absolues. Respectez les précautions de manipulation normales pour les appareils sensibles aux décharges électrostatiques. L'émetteur-récepteur est livré avec des capuchons anti-poussière sur le port électrique et le port optique. Le capuchon sur le port optique doit toujours être en place lorsqu'aucun câble à fibre n'est connecté. Le connecteur optique a une surface de connecteur encastrée qui est exposée chaque fois qu'il n'a ni câble ni capuchon.

Avant d'insérer le câble à fibre, nettoyez le connecteur du câble pour éviter toute contamination. Le capuchon anti-poussière garantit que l'optique reste propre et qu'aucun nettoyage supplémentaire n'est nécessaire. En cas de contamination, des outils et des méthodes de nettoyage standard doivent être utilisés. Les liquides ne doivent pas être appliqués.

Interopérabilité

Pour les configurations testées avec les AOC, veuillez vous reporter au rapport de qualification au niveau du système (SLP).

Sélection du débit

L'AOC prend en charge la sélection du débit, qui est contrôlée en écrivant dans les registres 0x57-0x58. Deux bits sont affectés à chaque voie de récepteur dans l'octet 0x57 (87dec, Rxn_Rate_Select) et deux bits pour chaque voie d'émetteur dans l'octet 0x58 (88dec, Txn_Rate_Select) pour spécifier jusqu'à quatre débits binaires, comme défini dans SFF-8636 Rév. 2.9.2 Tableau 6-5 ENCODAGES XN_RATE_SELECT. Les quatre voies doivent avoir la même valeur de sélection de débit.

Le tableau ci-dessous spécifie le débit pour chaque paramètre de sélection de débit.

Encodages de sélection de débit

Spécifications mécaniques

Interconnexions à grande vitesse
La récente croissance rapide du trafic des centres de données et du cloud computing a entraîné des augmentations considérables du trafic de machine à machine en raison de l'adoption rapide de la virtualisation des serveurs, des réseaux définis par logiciel (SDN) et du cloud computing. Ajoutez maintenant les exigences massives en matière de bande passante pour la mise en réseau de téraoctets de données pour la formation des systèmes basés sur GPU d'apprentissage automatique (ML) d'intelligence artificielle (IA).

Cela entraîne des demandes massives de réseaux à haut débit et à faible latence. Les câbles DAC et AOC à grande vitesse et les interconnexions d'émetteurs-récepteurs optiques jouent un rôle essentiel dans ces technologies modernes de centres de données.

La famille de produits NVIDIA® Mellanox® LinkX® de câbles et d'émetteurs-récepteurs fournit la gamme la plus complète de l'industrie de 10, 25, 40, 50, 100, 200 et 400 GbE en Ethernet et EDR, HDR et NDR en produits InfiniBand pour le cloud, HPC, Web 2.0, l'entreprise, les télécommunications, le stockage et l'intelligence artificielle, les applications de centres de données.

Les câbles et émetteurs-récepteurs LinkX sont souvent utilisés pour relier les commutateurs top-of-rack vers le bas aux adaptateurs réseau dans les GPU NVIDIA et les serveurs CPU, et le stockage et/ou vers le haut dans les applications de commutateur à commutateur dans toute l'infrastructure réseau.
