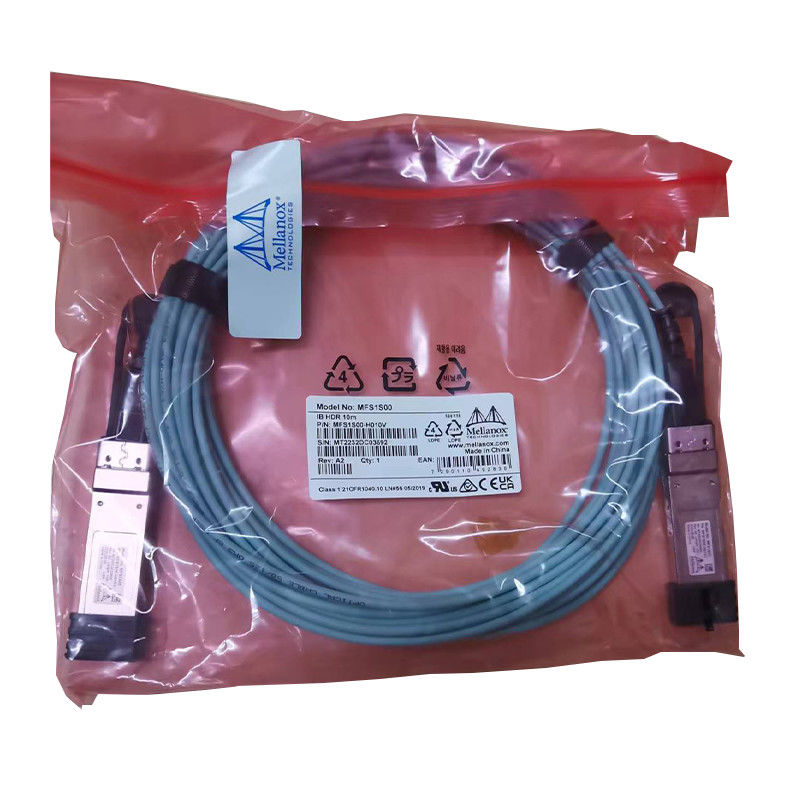

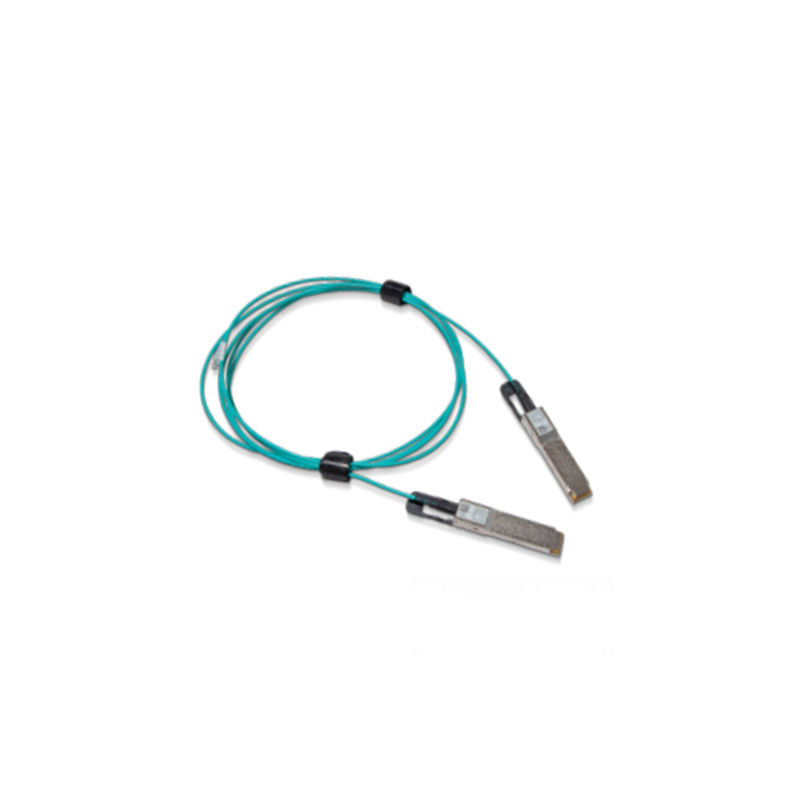

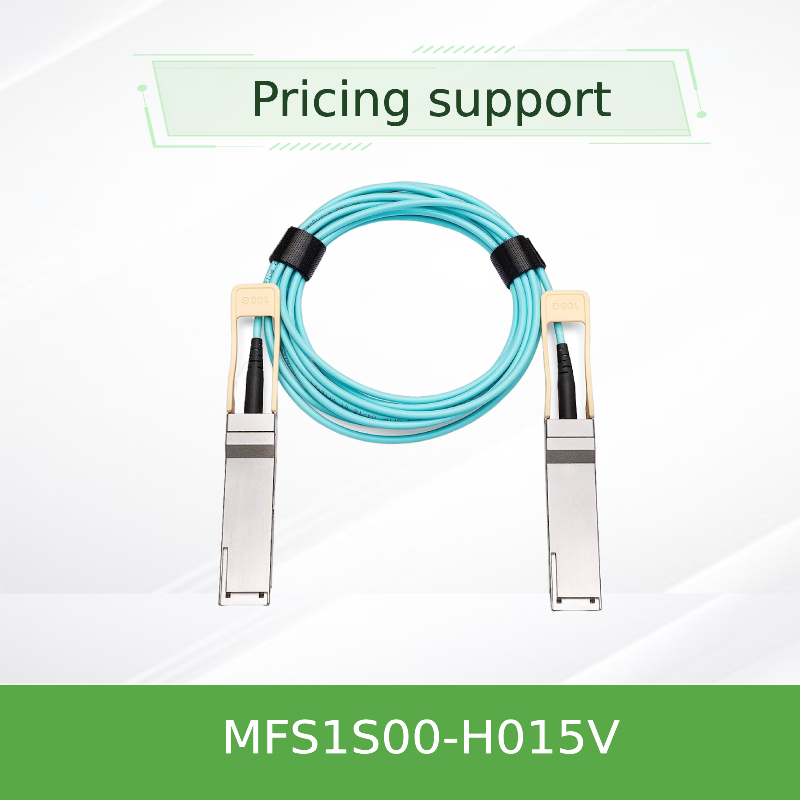

Spécifications produit de MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Introduction

Le NVIDIA® MFS1S00 est (laser de Surface-émission de cavité verticale) un câble à fibres optiques QSFP56 actif basé sur VCSEL (AOC) conçu pour l'usage dans des systèmes de 200Gb/s InfiniBand (IB) HDR (débit élevé).

Le MFS1S00 AOC offre la densité et la configuration gauche élevée, et une portée beaucoup plus longue que les câbles cuivre passifs aux centres de traitement des données. Puisque l'AOC est que l'on peut brancher chaud, il est facile d'installer et remplacer.

Le MFS1S00 a un port SFF-8665 QSFP56 conforme standard du côté électrique vers le système hôte. Il contient quatre émetteurs-récepteurs optiques des fibres multimode (MMF) par extrémité, chacune qui fonctionne aux débits de jusqu'à 50Gb/s.

Le MFS1S00 offre le retiming sélectionnable par ruelle pour ses deux émetteurs optiques et récepteurs jusqu'aux taux 50Gb/s.

Les solutions uniques de câble de la qualité de Nvidia fournissent la connectivité puissance-efficace pour le centre de traitement des données relie ensemble. Il permet une largeur de bande plus élevée de port, une densité et une configuration à un coût bas, et une alimentation électrique réduite aux centres de traitement des données. L'essai rigoureux de production assure la meilleures expérience, représentation et longévité d'installation de -de-le-boîte.

Fonctionnalités clé
Appuis IBTA IB HDR
Jusqu'à 200Gb/s
modulation de 4x 50Gb/s PAM4
Amplitude et pré-accent programmables de sortie de Rx
Port SFF-8665 QSFP56 conforme
Alimentation de l'énergie 3.3V simple
puissance 5.0W (type., chaque extrémité, avec le retiming)
Longueur jusqu'à de 100m
Que l'on peut brancher chaud
RoHS conforme
Interface conforme de gestion de SFF-8636 I2C
Applications
Systèmes de soutiens 200Gb InfiniBand HDR
Soutient 200 GbE entre les commutateurs SN3700 et SN4600

L'information de commande

Caractéristiques maximum absolues

Les capacités absolues sont ceux au delà dont les dommages au dispositif peuvent se produire.

L'opération prolongée entre les caractéristiques opérationnelles et les capacités absolues n'est pas prévue et peut causer la dégradation permanente de dispositif.

Caractéristiques environnementales

Cette table montre les caractéristiques environnementales pour le produit.

Caractéristiques opérationnelles

Cette section montre la gamme des valeurs pour le fonctionnement normal. Le filtrage d'alimentation d'énergie de panneau de centre serveur devrait être conçu comme recommandé au sein du Comité Spec. de SFF.

1. On permet la lecture interne de la température par DDMI de jusqu'à 75°C.

Caractéristiques électriques

Notes :

• Des domaines multiples d'horloge sont soutenus seulement sur Rx du côté ligne. Le côté Rx de centre serveur soutient un domaine simple d'horloge seulement.
• La serrure de CDR de QSFP Tx peut seulement se produire si la ruelle 1 de Tx transmet des données
• Interopérabilité

Pour des configurations examinées avec l'aocs, référez-vous svp au rapport au niveau système de qualification du produit (SLP).

Rate Select

L'AOC soutient le taux choisi, qui est commandé par l'inscription aux registres 0x57-0x58. Deux bits sont assignés pour chaque ruelle de récepteur dans l'octet 0x57 (87dec, Rxn_Rate_Select) et deux bits pour chaque ruelle d'émetteur dans l'octet 0x58 (88dec, Txn_Rate_Select) pour spécifier jusqu'à quatre débits binaires, comme défini dans la rév. SFF-8636 2.9.2 CODAGES du tableau 6-5 XN_RATE_SELECT. Chacune des quatre ruelles est exigé pour avoir la même valeur choisie de taux.

La table ci-dessous spécifie le taux pour chaque arrangement choisi de taux.

Rate Select Encodings

Caractéristiques mécaniques

Un tiers de 30 millions de serveurs de centre de traitement des données embarqués tous les ans sont consommés courant la pile logiciel-définie de centre de traitement des données. Les entreprises doivent évoluer leur infrastructure en réseau afin de soutenir la quantité de l'informatique exponentiellement croissante provoquée par des charges de travail modernes de centre de traitement des données.

Le besoin de sécurité et de Visibility.The de réseau entier de données conduit un environnement réseau de plus en plus distribué et complexe faisant la visualisation et l'isolement de données des fonctionnalités essentielles de sécurité pour chaque centre de traitement des données.

Nos solutions de mise en réseau augmentent la sécurité, simplifier l'automation de centre de traitement des données, et permettent la visibilité complète à votre réseau.

Les pleines solutions empilent Provider.We pour fournir un guichet unique pour la mise en réseau. Du matériel (les commutateurs, NIC, relie ensemble) au logiciel (OS, gestion, progiciel) et soutenez, notre large dossier répondra à vos besoins de mise en réseau. Au delà du réseau, notre écosystème assure la compatibilité avec d'autres produits de NVIDIA, aussi bien que les offres des associés et des OEM principaux.
