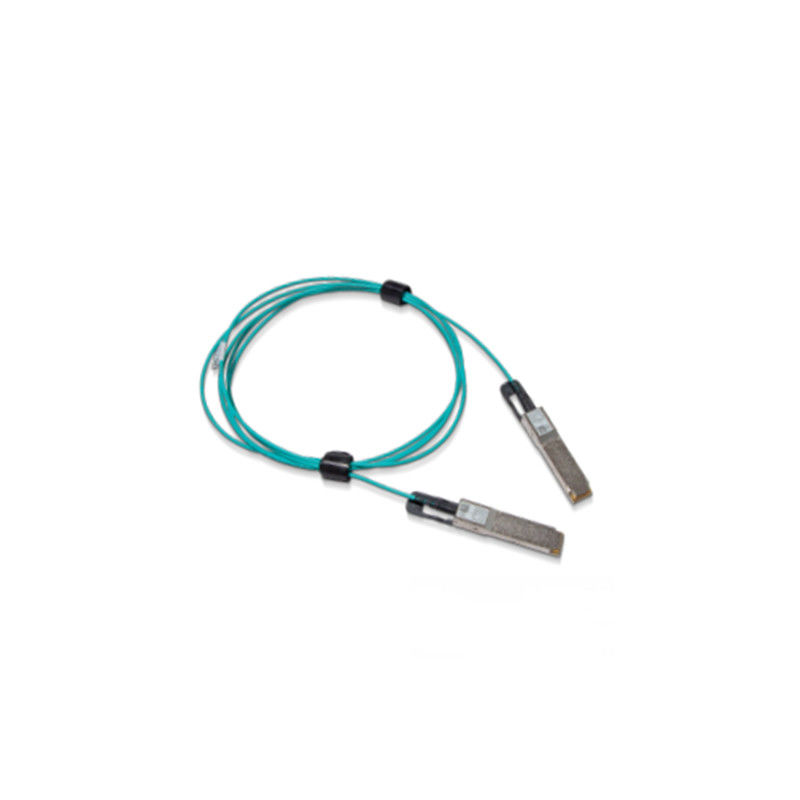

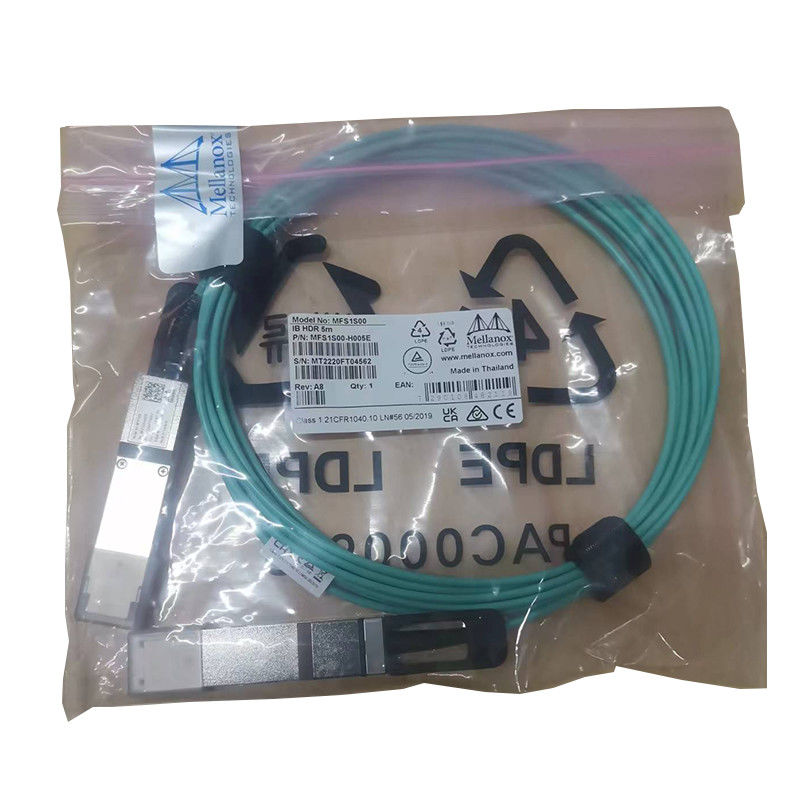

Câble optique actif QSFP56 200 Gb/s NVIDIA MFS1S00-H003E

Aperçu du produit

Le NVIDIA® MFS1S00-H003E représente une technologie de connectivité de pointe—un câble optique actif (AOC) QSFP56 conçu spécifiquement pour l'infrastructure InfiniBand HDR 200 Gb/s et Ethernet 200 Gigabits. Ce câble à fibre optique haute performance offre une bande passante et une intégrité du signal exceptionnelles, offrant une alternative bien supérieure aux solutions de câble à fibre passive. Avec quatre fibres multimodes (MMF) par terminaison, chacune prenant en charge la modulation PAM4 à des débits de données allant jusqu'à 50 Gb/s, il constitue l'épine dorsale des performances des centres de données de nouvelle génération.

Caractéristiques principales

• Conçu pour les applications InfiniBand HDR 200 Gb/s et 200 GbE
• Implémente la technologie de modulation PAM4 4x 50 Gb/s
• Format QSFP56 enfichable à chaud conforme à la norme SFF-8665
• Intégrité du signal avancée avec amplitude Rx et préaccentuation programmables
• Portée étendue jusqu'à 100 m sur fibre multimode
• Alimentation unique de 3,3 V avec une consommation électrique typique de 5,0 W par extrémité
• Surveillance diagnostique numérique (DDM) complète via SFF-8636 I²C
• Conforme à la directive RoHS pour la sécurité environnementale

Technologie de base

Cet AOC avancé exploite la technologie VCSEL (Vertical Cavity Surface-Emitting Laser) combinée à des capacités de recalage basées sur DSP sophistiquées. Il reste conforme aux normes industrielles critiques, notamment SFF-8665, SFF-8636 et IEEE 802.3bs pour les applications 200 GbE. Le système DDM intégré permet une surveillance en temps réel des paramètres opérationnels, notamment la température, la tension, le courant de polarisation laser et la puissance optique par voie, fournissant des données essentielles pour l'évaluation de l'état du réseau et la maintenance prédictive.

Principe de fonctionnement

Le câble fonctionne en convertissant les signaux électriques en signaux optiques à l'aide d'émetteurs VCSEL intégrés. Ces signaux optiques se propagent à travers la fibre multimode et sont reconvertis en signaux électriques à la borne de réception. Les améliorations de l'intégrité du signal intégrées—y compris l'égalisation programmable, la préaccentuation et la récupération de l'horloge et des données (CDR)—garantissent des performances robustes sur toute la longueur de la liaison, ce qui représente une avancée significative par rapport à la technologie de câble à fibre passive.

Applications

Idéal pour les environnements informatiques haute performance (HPC), l'infrastructure des centres de données cloud, les cœurs de réseau d'entreprise et les déploiements de charges de travail IA/ML. Spécifiquement optimisé pour les systèmes InfiniBand HDR 200G et la connectivité 200GbE entre les plateformes de commutation modernes, notamment les séries NVIDIA SN3700 et SN4600.

Spécifications et informations de commande

Avantages

Ce câble à fibre optique haut de gamme offre une intégrité du signal exceptionnelle et des capacités de portée étendue qui dépassent de loin celles des DAC passifs ou des solutions de câble à fibre passive. Ses capacités de diagnostic intégrées réduisent considérablement le temps de dépannage, tandis que la conception enfichable à chaud facilite la maintenance et l'évolutivité sans effort dans les environnements de centres de données à haute densité.

Service et assistance

Nous offrons une protection de garantie complète, une livraison rapide à partir de notre vaste inventaire de plus de 10 millions de dollars et des services de consultation technique 24 h/24 et 7 j/7. Notre équipe spécialisée offre une assistance complète à l'intégration et une vérification de la compatibilité pour garantir un déploiement transparent de votre infrastructure réseau.

FAQ

Q : En quoi cet AOC diffère-t-il d'une solution de câble passive ?
R : Ce câble optique actif intègre des composants électroniques pour le recalage du signal et l'amélioration de l'intégrité, ce qui permet des distances de transmission considérablement plus longues (jusqu'à 100 m) par rapport à un câble à fibre passive ou une alternative Direct Attach Copper (DAC).

Q : Ce câble est-il compatible avec les équipements de commutation 100 GbE ?
R : Il est spécialement conçu pour les protocoles 200 Gb/s. Pour la compatibilité 100 GbE, veuillez consulter la matrice de compatibilité du commutateur spécifique ou envisager un autre modèle de câble à fibre optique.

Q : Le produit comprend-il des capacités de diagnostic numérique ?
R : Oui, il est doté d'une DDM (Digital Diagnostic Monitoring) complète pour la surveillance en temps réel des paramètres de température, de puissance et de tension.

Précautions

Maintenir un rayon de courbure minimum de 30 mm. Toujours utiliser des bracelets antistatiques pendant les procédures de manipulation. S'assurer que la température du boîtier de fonctionnement reste dans les paramètres de 0 °C à 70 °C. Le produit est conforme à la classe 1 Laser selon les normes CEI 60825-1 et 21 CFR 1040. Respecter toutes les directives de l'équipement de classe A de la FCC pour les environnements d'installation commerciale.
