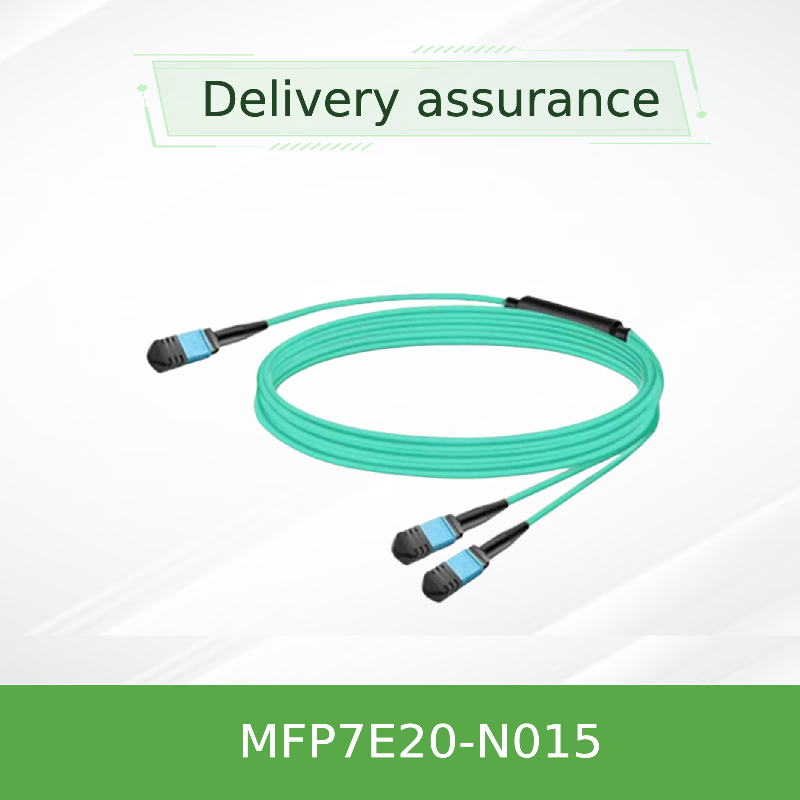

Le câble Mellanox MFP7E20-N015 Multimode MPO-12/APC à 2x MPO-12/APC câble à fibres passives, 15 m
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFP7E20-N015 |
| Document: | MFP7E20-Nxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Modèle: | MFP7E20-N015 | Longueur: | 15 m |
|---|---|---|---|
| Type de fibre: | OM4 à plusieurs modes de fonctionnement | Connecteurs: | MPO-12 / APC Femme |
| Perte: | ≤0,356 dB | Pertes de rendement: | DB ≥35 |
| Mettre en évidence: | Câble d'Ethernet d'aoc de QSFP+,câble d'Ethernet d'aoc MC220731V-015,mellanox MC220731V-015 de qsfp |
||
Description de produit
Câble à fibre optique NVIDIA MFP7E20-N015 - Solution de centre de données haute densité 800G/400G
1. Aperçu du produit
Le NVIDIA MFP7E20-N015 est un câble à fibre optique multimode haute performance conçu pour les centres de données de nouvelle génération. Ce câble à fibre optique passif présente une configuration de séparateur à 4 canaux vers double 2 canaux, permettant une connectivité flexible entre les émetteurs-récepteurs OSFP 800G et les points finaux OSFP/QSFP112 400G. Avec une longueur de 15 mètres et un classement de fibre OM4, il prend en charge la transmission de données à haut débit jusqu'à 200G par voie avec une perte de signal et une réflexion minimales.
2. Caractéristiques clés
- Connecteurs MPO-12/APC polis en angle pour une réflexion arrière réduite
- Schéma de câblage croisé de fibre de type B pour une connectivité directe émetteur-récepteur à émetteur-récepteur
- Gaine LSZH (Low Smoke Zero Halogen) pour une sécurité accrue
- Fibres multimodes 50/125 µm optimisées pour les applications à courte portée
- Prend en charge les protocoles InfiniBand NDR, Ethernet et NVLink
- Conforme aux normes Telcordia GR-1435 et IEC 61754-7
3. Technologie et normes
La série MFP7E20 utilise des connecteurs MPO-12/APC avec un polissage à 8 degrés pour minimiser la réflexion optique arrière et maintenir l'intégrité du signal. Il est conforme aux normes internationales, notamment IEC 61754-7, ANSI/TIA/EIA 604-5, et est testé selon les exigences GR-1435. Le câble prend en charge les facteurs de forme OSFP et QSFP112, ce qui en fait un câble à fibre optique polyvalent pour les environnements à haute densité.
4. Principe de fonctionnement
Le câble utilise une topologie croisée de type B où les voies d'émission d'une extrémité sont alignées avec les voies de réception de l'extrémité opposée. Chaque connecteur MPO-12 utilise 8 fibres actives (4 Tx, 4 Rx) et 4 éléments de résistance inactifs. La surface de contact physique angulaire (APC) dévie la lumière réfléchie loin de l'émetteur-récepteur, assurant une transmission de signal propre avec une perte de retour ≥35 dB.
5. Applications
Idéal pour relier les adaptateurs NVIDIA ConnectX-7 et les DPUs BlueField-3 aux commutateurs OSFP 800G dans :
- Grappes de calcul haute performance (HPC)
- Centres de données cloud
- Infrastructure d'entraînement à l'IA
- Réseaux de stockage (SAN)
6. Spécifications et guide de sélection
| Paramètre | Valeur |
|---|---|
| Modèle | MFP7E20-N015 |
| Longueur | 15 m |
| Type de fibre | OM4 Multimode |
| Connecteurs | MPO-12/APC Femelle |
| Perte d'insertion | ≤0.356 dB |
| Perte de retour | ≥35 dB |
| Couleur de la gaine | Aqua (LSZH-OFNR) |
| Température de fonctionnement | 0°C à 70°C |
7. Avantages
- Contrôle de la réflexion supérieur par rapport aux connecteurs UPC
- Gaine ronde flexible pour un routage plus facile dans les racks
- Mécanisme de verrouillage push-pull pour une installation et un retrait rapides
- Compatible avec les émetteurs-récepteurs NVIDIA MMA4Z00 et MMA1Z00
8. Service et support
Tous les câbles à fibre optique passifs sont assortis d'une garantie à vie. Nous offrons une assistance technique 24h/24 et 7j/7, une expédition le jour même pour les articles en stock et un étiquetage personnalisé sur demande. Notre équipe fournit des conseils d'intégration pour les déploiements à grande échelle.
9. Questions fréquemment posées
Q : Puis-je utiliser ce câble avec des émetteurs-récepteurs MPO-12/UPC ?
R : Non. Les connecteurs APC et UPC ne sont pas compatibles en raison des différents angles de polissage.
Q : Quelle est la portée maximale ?
R : Jusqu'à 50 mètres avec la fibre OM4, en supposant pas plus de 4 jonctions de connecteurs.
Q : Ce câble à fibre est-il compatible avec les ports QSFP112 ?
R : Oui, via des cassettes de dérivation de fibre duplex MPO.
10. Précautions
- Utilisez toujours des outils de nettoyage optique avant l'insertion
- Ne mélangez pas les câbles droits et les câbles séparateurs dans le même émetteur-récepteur OSFP à deux ports
- Évitez un rayon de courbure inférieur à 30 mm
- Conservez dans des conditions sèches entre -40°C et 85°C
