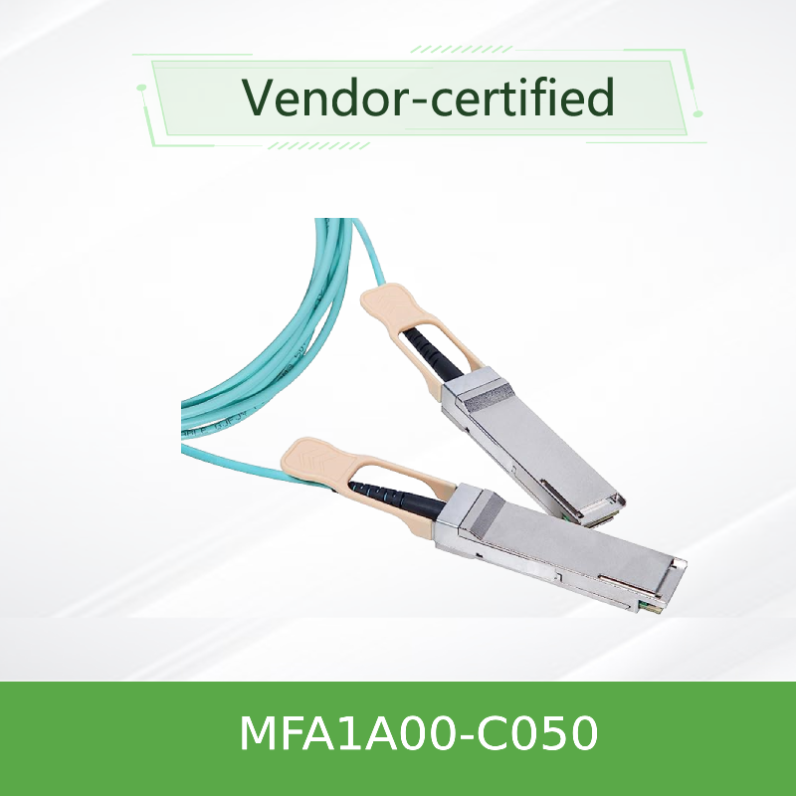

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE câble optique actif 50m
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFA1A00-C050 |
| Document: | MFA1A00-xxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Délai de mise en œuvre: | Selon le stock |
| Technologie: | Ethernet | Longueur: | 5m |
| Tension d'alimentation: | -0.3-3.6 | Tension d'entrée de données: | -0.3-4.465 |
| Mettre en évidence: | NVIDIA 100G QSFP28 MMF AOC,Cable optique actif de 100 GbE 50 m,Nvidia Cable avec une performance de 100 GbE |
||
Description de produit
NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC est fourni par les fournisseurs de services de téléphonie mobile.
Cable optique actif QSFP28 haute performance de 100 Gbps conçu pour les interconnexions à moyenne portée dans les centres de données. Prend en charge la modulation NRZ de 4 × 25 Gbps avec retiming sélectionnable par voie pour une fiabilité,une connectivité économe en énergie dans les systèmes EDR Ethernet et InfiniBand à 100 Gigabit.
Vue d'ensemble du produit
Le NVIDIA MFA1A00-C050 est un câble optique actif basé sur QSFP28 VCSEL qui fournit une bande passante globale de 100 Gb / s sur la fibre multimode.d'une largeur de l'ordre de 1 mm,.78Gb/s avec modulation NRZ. Entièrement conforme aux normes SFF-8665 et SFF-8636, il prend en charge l'installation et la gestion I2C à prise en charge à chaud avec une consommation d'énergie typique de seulement 2.2 W par extrémité lorsque le retiming est activé.
Principales caractéristiques
- Taux de données:Jusqu'à 100 Gb/s (4 × 25,78 Gb/s NRZ)
- Appui au protocole:100GbE, EDR à bande Infini
- Portée:Jusqu'à 100 m sur une fibre multimode
- Faible puissance:2.2W typique par extrémité (avec retiming)
- à prise à chaud:Facteur de forme QSFP28, conforme à la norme SFF-8665
- Gestion:Interface SFF-8636 I2C avec DDM
- Il est programmable:Rx amplitude de sortie et pré-emphase, équalisateur d'entrée Tx
- Conformité:RoHS, classe 1 de sécurité au laser
Technologie et conception
Le MFA1A00-C050 utilise la technologie VCSEL (Vertical Cavity Surface-Emitting Laser) à une longueur d'onde de 850 nm couplée à une fibre multimode à grande vitesse.Chaque voie est équipée d'un réglage indépendant des temps pour les voies de transmission et de réception.Le câble intègre une surveillance diagnostique numérique (DDM) pour le suivi en temps réel de la puissance optique, de la température, de la tension et du courant de biais.L'équalisation Tx programmable et l'amplitude/pré-emphase de sortie Rx permettent un réglage fin pour les différentes conditions de la carte hôteLa veste LSZH (Low Smoke Zero Halogen) assure la sécurité dans les environnements des centres de données.
Des déploiements typiques
- Centres de données de 100 GbE:Connecter les commutateurs haut de gamme aux serveurs et aux systèmes de stockage à travers les lignes
- Fabrication à partir de fibres de fibre de verre ou de fibre de verreClusters informatiques hautes performances nécessitant une interconnexion à portée moyenne
- fournisseurs de services cloud:Connectivité 100G rentable pour les nuages publics et privés
- Groupe de formation en IA/ML:Connexions à bande passante élevée et à faible latence pour les systèmes basés sur GPU
- Réseaux de campus d'entreprise:Liens d'agrégation entre les interrupteurs de distribution et de noyau
Compatibilité
Commutateur:La série NVIDIA Spectrum, la série NVIDIA Quantum et d'autres commutateurs équipés de QSFP28 prenant en charge 100GbE ou InfiniBand EDR.
Adaptateurs / DPU:ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 avec les ports QSFP28.
Les protocoles:Le système de détection de la fréquence électronique (EDR) est basé sur les techniques suivantes: 100GbE (IEEE 802.3bm)
La compatibilité dépend du système; pour les configurations validées, voir le rapport de qualification du produit au niveau du système.
Les spécifications
| Paramètre | Valeur |
|---|---|
| Type de produit | Cable optique actif (AOC), QSFP28 |
| Taux de données | 100 Gb/s (4 × 25,78 Gb/s NRZ) |
| Type de fibre | Le système d'exploitation de l'appareil doit être équipé d'un dispositif de ventilation. |
| Longueur d'onde | 850 nm VCSEL |
| Portée (OM3/OM4) | Jusqu'à 100 m |
| Voltage d'alimentation | 3.3V (3,135V à 3,465V) |
| Dissipation de puissance (par extrémité, sans retiming) | 1.5W typique / 1.8W maximum |
| Dissipation de puissance (par extrémité, avec retiming) | 2.2W typique / 2,5W maximum |
| Température du boîtier de fonctionnement | 0 °C à 70 °C |
| Température de stockage | -40 °C à 85 °C |
| L'humidité relative (de fonctionnement) | 5% à 85% |
| Type de connecteur | Pour les appareils de type SFP28 (conformément à la norme SFF-8665): |
| Interface de gestion | I2C (SFF-8636) avec DDM |
| Diagnostics numériques (DDM) | La puissance Tx/Rx, la température, la tension, le courant de biais |
| Taux d'erreur des bits (BER) | Pour les appareils de traitement de l'air, les caractéristiques suivantes sont utilisées: |
| Réglementation | Les produits de la catégorie 1 doivent être soumis à un contrôle de qualité. |
| Longueur (C050) | 50 mètres |
La consommation d'énergie varie en fonction de la configuration de retiming. Pour les débits de bits plus faibles (sans retiming), la consommation d'énergie est réduite.
Guide de sélection
| Numéro de commande | Définition | Longueur | Le protocole |
|---|---|---|---|
| Les données de référence doivent être fournies conformément à l'annexe I. | Les données de base sont fournies par les fournisseurs. | Un mètre | InfiniBand EDR |
| Les caractéristiques de l'appareil doivent être les suivantes: | Les données de base sont fournies par les fournisseurs. | 3 mètres | InfiniBand EDR |
| Pour les appareils à commande numérique | Les données de base sont fournies par les fournisseurs. | 5 mètres | InfiniBand EDR |
| Pour les appareils à commande numérique | Les données de base sont fournies par les fournisseurs. | 10 mètres | InfiniBand EDR |
| Les éléments suivants doivent être utilisés: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 15 mètres | 100GbE |
| Les caractéristiques de l'appareil doivent être définies en fonction des caractéristiques de l'appareil. | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 20 mètres | 100GbE |
| Les éléments suivants doivent être utilisés: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 30 m | 100GbE |
| Les éléments suivants doivent être utilisés: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 50 m | 100GbE |
| Les caractéristiques de l'appareil doivent être les suivantes: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 100 mètres | 100GbE |
Pour les variantes InfiniBand EDR, utilisez la série MFA1A00-Exxx. Pour 100GbE, utilisez la série MFA1A00-Cxxx. D'autres longueurs sont disponibles sur demande.
Les avantages
- Portée étendue:La longueur de 50 m offre une certaine souplesse pour les connexions rack-to-rack et rang-à-rang
- Faible consommation d'énergie:2.2W par extrémité (avec retiming) réduit le budget énergétique global du centre de données
- Soutien au taux flexible:Le redémarrage sélectionnable prend en charge à la fois les débits 25G et inférieurs
- Intégrité du signal:L'équilibrage et le redémarrage programmables assurent une performance fiable de la liaison
- Facile à déployer:Facteur de forme QSFP28 à prise à chaud avec verrou à poussée
- Diagnostique numérique:Surveillance en temps réel de l'état et des performances des liaisons
Service et soutien
En tant que partenaire autorisé de NVIDIA, le groupe Starsurge de Hong Kong fournit:
- Consultation technique avant vente pour l'architecture du réseau 100G et la conception du câblage
- Logistique mondiale avec suivi en temps réel et support au dédouanement
- Couverture standard de la garantie matérielle NVIDIA
- Conseils en matière de firmware et de compatibilité pour les plateformes de commutateurs et d'adaptateurs NVIDIA
- Assistance multilingue (anglais, mandarin, cantonais) par courriel ou par téléphone
Questions fréquemment posées
Q: Quelle est la différence entre AOC et DAC?
R: Un AOC (Active Optical Cable) utilise des fibres optiques avec des émetteurs-récepteurs intégrés pour atteindre une portée plus longue (jusqu'à 100 m) que les DAC en cuivre passif (généralement ≤ 5 m),tout en offrant un poids moindre et une meilleure immunité contre les IEM.
Q: Puis-je utiliser ce câble avec des commutateurs InfiniBand EDR?
R: Oui, la série MFA1A00 prend en charge à la fois InfiniBand EDR (série E) et 100GbE (série C).
Q: Quelle est la différence entre la série C et la série E?
R: La série C est optimisée pour les applications 100GbE, tandis que la série E est optimisée pour InfiniBand EDR. Les deux utilisent le même matériel physique mais peuvent avoir des configurations de micrologiciels différentes.
Q: Quel est le rayon de flexion minimum de ce câble?
R: Le rayon de courbure minimum est de 30 mm.
Q: Le câble peut-il être branché à chaud?
R: Oui, il peut être branché à chaud et supporte l'insertion/l'enlèvement en direct sans éteindre le système hôte.
Q: Quelle est la distance maximale pour ce câble?
R: La série MFA1A00 prend en charge jusqu'à 100 m sur la fibre multimode OM3/OM4. La variante C050 est de 50 m.
Précautions à prendre
- Conserver les bouchons de protection contre la poussière sur les connecteurs jusqu'à leur installation pour éviter toute contamination
- Utiliser des nettoyants de connecteurs optiques approuvés avant l'accouplement pour assurer une faible perte d'insertion
- Évitez de plier le câble plus étroitement que le rayon de courbure minimum de 30 mm
- Observer les précautions ESD standard lors de l'installation et de la manipulation
- Ne tirez pas sur les connecteurs; utilisez la barre de traction ou le verrou pour l'insertion/l'enlèvement
À propos du groupe Starsurge de Hong Kong
Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.Nous avons servi des clients dans le monde entier avec des équipements de réseau, y compris des commutateursNos équipes techniques et de vente expérimentées soutiennent divers secteurs tels que le gouvernement, la santé, la fabrication, l'éducation,Nous fournissons des solutions personnalisées, une logistique mondiale et un support multilingue - le tout basé sur un engagement client-first en matière de fiabilité, de performance et d'évolutivité.
Faits clés
Numéro de la pièce:Les éléments suivants doivent être utilisés:
Facteur de forme:Pour les appareils de type SFP28 (SFF-8665)
Taux de données:100 Gb/s (4 × 25 G NRZ)
Longueur:50 m
Le protocole:100GbE
Puissance (avec réglage):2.2W typique / fin
Portée:Jusqu'à 100 m
Pour la veste:LSZH, Aqua
Matrice de compatibilité
| Type de dispositif | Plateformes prises en charge |
|---|---|
| Commutateurs Ethernet | NVIDIA Spectrum SN2000/SN3000/SN4000 série, commutateurs 100G tiers |
| Commutateurs InfiniBand | NVIDIA Quantum, série SB7800, série SB7900 (avec les variantes de la série E) |
| Adaptateurs / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Partie tierce | Commutateurs équipés de QSFP28 prenant en charge 100G (vérifier la conformité) |
Liste de vérification de l'acheteur
- Confirmez que votre port de commutateur/adaptateur prend en charge QSFP28 et 100G NRZ
- Vérifier la longueur de câble requise (C050 = 50 m)
- Assurez-vous que votre système prend en charge le protocole requis (100GbE ou InfiniBand EDR)
- Déterminez si le redémarrage est nécessaire pour votre application (activé par défaut pour 100G)
- Vérifiez le budget de puissance et le refroidissement du module QSFP28
- Examiner le rapport de qualification au niveau du système pour les configurations validées
