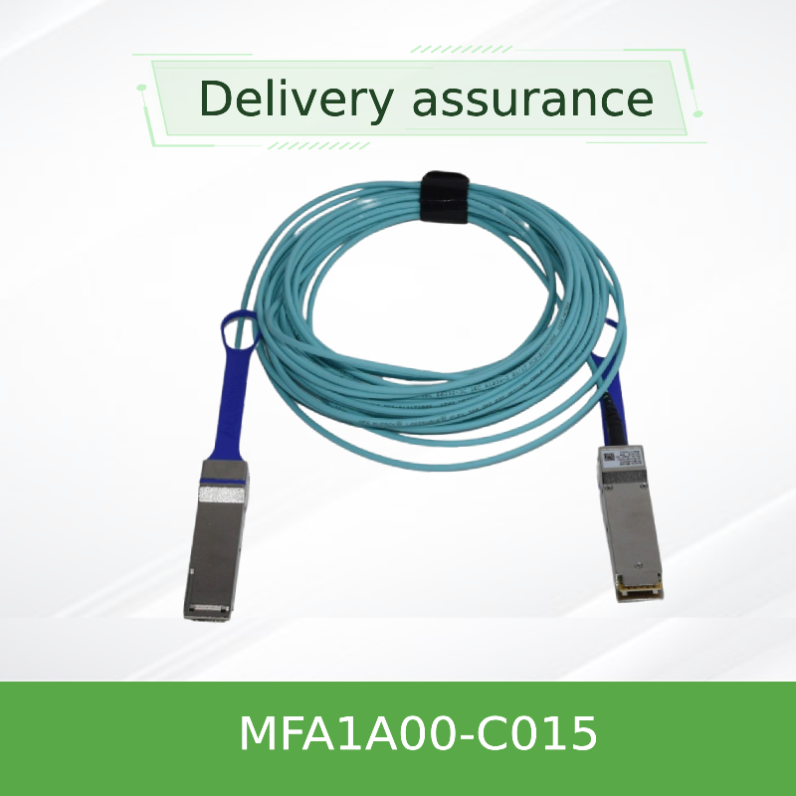

Câble optique actif NVIDIA MFA1A00-C015 100G QSFP28 MMF 100GbE
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFA1A00-C015 |
| Document: | MFA1A00-xxxx.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Délai de mise en œuvre: | Selon le stock |
| Technologie: | Ethernet | Vitesse maximale: | 100 gbe |
| Longueur: | 15m | Type de connecteur: | QSFP28 |
| Mettre en évidence: | Câble optique actif NVIDIA QSFP28,Câble optique MMF 100GbE,Câble optique actif NVIDIA 100G avec garantie |
||
Description de produit
Les données de l'AOC sont fournies par les fournisseurs de services.
Cable optique actif QSFP28 haute performance de 100 Gb/s conçu pour les interconnexions à courte et moyenne portée dans les centres de données, prenant en charge les systèmes 100 Gigabit Ethernet et InfiniBand EDR.
Vue d'ensemble du produit
Le NVIDIA MFA1A00-C015 est un câble optique actif basé sur QSFP28 VCSEL qui fournit une bande passante globale de 100 Gb / s sur fibre multimode. Il intègre quatre émetteurs-récepteurs optiques indépendants à chaque extrémité,chacune fonctionnant jusqu'à 25.78Gb/s avec modulation NRZ. Entièrement conforme aux normes SFF-8665 et SFF-8636, ce câble prend en charge l'installation branchable à chaud et la gestion I2C avec une consommation d'énergie typique de seulement 2.2 W par extrémité.
Principales caractéristiques
- Vitesse de transmission: jusqu'à 100 Gb/s (4 × 25,78 Gb/s NRZ)
- Prise en charge du protocole: 100GbE, InfiniBand EDR
- Portée: jusqu'à 100 m sur fibre multimode
- Faible puissance: 2,2 W typique par extrémité (avec retiming)
- Facteur de forme QSFP28 branché à chaud, conforme à la norme SFF-8665
- Interface SFF-8636 I2C avec surveillance diagnostique numérique
- Amplitude de sortie Rx programmable et pré-emphase, équalisateur d'entrée Tx
- Conforme à la directive RoHS, classe 1 de sécurité des lasers
Technologie et conception
Le MFA1A00-C015 utilise la technologie VCSEL à une longueur d'onde de 850 nm couplée à une fibre multimode haute vitesse.permettant une intégrité supérieure du signalLe câble intègre une surveillance diagnostique numérique pour le suivi en temps réel de la puissance optique, de la température, de la tension et du courant de biais.L'équalisation Tx programmable et l'amplitude/pré-emphase de sortie Rx permettent un réglage fin pour les différentes conditions de la carte hôteLa veste LSZH assure la sécurité dans les environnements des centres de données.
Des déploiements typiques
- Centres de données 100GbE: connecter des commutateurs haut de gamme aux serveurs et aux systèmes de stockage
- Fabriques EDR InfiniBand: Clusters de calcul haute performance nécessitant une interconnexion à faible latence
- Les fournisseurs de services cloud: connectivité 100G rentable pour les clouds publics et privés
- Clusters de formation IA/ML: connexions à bande passante élevée et à faible latence pour les systèmes basés sur GPU
- Réseaux de campus d'entreprise: liaisons d'agrégation entre les commutateurs de distribution et de base
Compatibilité
Commutateurs: série NVIDIA Spectrum, série NVIDIA Quantum et autres commutateurs équipés de QSFP28 prenant en charge 100GbE ou InfiniBand EDR.
Adaptateurs / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 avec les ports QSFP28.
Les protocoles sont les suivants: 100GbE (IEEE 802.3bm) et InfiniBand EDR.
La compatibilité dépend du système; pour les configurations validées, voir le rapport de qualification du produit au niveau du système.
Les spécifications
| Paramètre | Valeur |
|---|---|
| Type de produit | Cable optique actif (AOC), QSFP28 |
| Taux de données | 100 Gb/s (4 × 25,78 Gb/s NRZ) |
| Type de fibre | Le système d'exploitation de l'appareil doit être équipé d'un dispositif de ventilation. |
| Longueur d'onde | 850 nm VCSEL |
| Portée (OM3/OM4) | Jusqu'à 100 m |
| Voltage d'alimentation | 3.3V (3,135V à 3,465V) |
| Dissipation de puissance (par extrémité, sans retiming) | 1.5W typique / 1.8W maximum |
| Dissipation de puissance (par extrémité, avec retiming) | 2.2W typique / 2,5W maximum |
| Température du boîtier de fonctionnement | 0 °C à 70 °C |
| Température de stockage | -40 °C à 85 °C |
| L'humidité relative (de fonctionnement) | 5% à 85% |
| Type de connecteur | Pour les appareils de type SFP28 (conformément à la norme SFF-8665): |
| Interface de gestion | I2C (SFF-8636) avec DDM |
| Diagnostics numériques (DDM) | La puissance Tx/Rx, la température, la tension, le courant de biais |
| Taux d'erreur des bits (BER) | Pour les appareils de traitement de l'air, les caractéristiques suivantes sont utilisées: |
| Réglementation | Les produits de la catégorie 1 doivent être soumis à un contrôle de qualité. |
| Législation relative à l'émission de l'électricité | 15 mètres |
La consommation d'énergie varie en fonction de la configuration de retiming. Pour les débits de bits plus faibles (sans retiming), la consommation d'énergie est réduite.
Guide de sélection
| Numéro de commande | Définition | Longueur | Le protocole |
|---|---|---|---|
| Les données de référence doivent être fournies conformément à l'annexe I. | Les données de base sont fournies par les fournisseurs. | Un mètre | InfiniBand EDR |
| Les caractéristiques de l'appareil doivent être les suivantes: | Les données de base sont fournies par les fournisseurs. | 3 mètres | InfiniBand EDR |
| Pour les appareils à commande numérique | Les données de base sont fournies par les fournisseurs. | 5 mètres | InfiniBand EDR |
| Pour les appareils à commande numérique | Les données de base sont fournies par les fournisseurs. | 10 mètres | InfiniBand EDR |
| Les éléments suivants doivent être utilisés: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 15 mètres | 100GbE |
| Les caractéristiques de l'appareil doivent être définies en fonction des caractéristiques de l'appareil. | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 20 mètres | 100GbE |
| Les éléments suivants doivent être utilisés: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 30 m | 100GbE |
| Les éléments suivants doivent être utilisés: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 50 m | 100GbE |
| Les caractéristiques de l'appareil doivent être les suivantes: | Pour les appareils de traitement des données, les données sont fournies par l'intermédiaire d'un formulaire d'avertissement. | 100 mètres | 100GbE |
Pour les variantes InfiniBand EDR, utilisez la série MFA1A00-Exxx. Pour 100GbE, utilisez la série MFA1A00-Cxxx. D'autres longueurs sont disponibles sur demande.
Les avantages
- Portée étendue: sensiblement plus longue que les DAC en cuivre passif, jusqu'à 100 m
- Faible consommation d'énergie: 2,2 W par extrémité réduit le budget énergétique global du centre de données
- Prise en charge de la vitesse flexible: le retiming sélectionnable prend en charge à la fois les vitesses de bit 25G et inférieures
- Intégrité robuste du signal: l'égalisation et le redémarrage programmables assurent des performances fiables de la liaison
- Facile de déploiement: facteur de forme QSFP28 branché à chaud avec verrou à poussée
- Diagnostics numériques: surveillance en temps réel de l'état et des performances des liaisons
Questions fréquemment posées
Q: Quelle est la différence entre AOC et DAC?
R: Un AOC (Active Optical Cable) utilise des fibres optiques avec des émetteurs-récepteurs intégrés pour atteindre une portée plus longue (jusqu'à 100 m) que les DAC en cuivre passif (généralement ≤ 5 m),tout en offrant un poids moindre et une meilleure immunité contre les IEM.
Q: Puis-je utiliser ce câble avec des commutateurs InfiniBand EDR?
R: Oui, la série MFA1A00 prend en charge à la fois InfiniBand EDR (série E) et 100GbE (série C).
Q: Quelle est la différence entre la série C et la série E?
R: La série C est optimisée pour les applications 100GbE, tandis que la série E est optimisée pour InfiniBand EDR. Les deux utilisent le même matériel physique mais peuvent avoir des configurations de micrologiciels différentes.
Q: Quel est le rayon de flexion minimum de ce câble?
R: Le rayon de courbure minimum est de 30 mm.
Q: Le câble peut-il être branché à chaud?
R: Oui, il peut être branché à chaud et supporte l'insertion/l'enlèvement en direct sans éteindre le système hôte.
Q: Quelle est la consommation d'énergie sans retiming?
R: Sans retiming, la consommation d'énergie est typique de 1,5 W par extrémité, ce qui la rend idéale pour les applications à faible vitesse ou sensibles à l'énergie.
Précautions à prendre
- Conserver les bouchons de protection contre la poussière sur les connecteurs jusqu'à leur installation pour éviter toute contamination
- Utiliser des nettoyants de connecteurs optiques approuvés avant l'accouplement pour assurer une faible perte d'insertion
- Évitez de plier le câble plus étroitement que le rayon de courbure minimum de 30 mm
- Observer les précautions ESD standard lors de l'installation et de la manipulation
- Ne tirez pas sur les connecteurs; utilisez la barre de traction ou le verrou pour l'insertion/l'enlèvement
À propos du groupe Starsurge de Hong Kong
Hong Kong Starsurge Group Co., Limited est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.Nous avons servi des clients dans le monde entier avec des équipements de réseau, y compris des commutateursNos équipes techniques et de vente expérimentées soutiennent divers secteurs tels que le gouvernement, la santé, la fabrication, l'éducation,Nous fournissons des solutions personnalisées, une logistique mondiale et un support multilingue - le tout basé sur un engagement client-first en matière de fiabilité, de performance et d'évolutivité.
Faits clés
| Numéro de pièce | Les éléments suivants doivent être utilisés: |
| Facteur de forme | Pour les appareils de type SFP28 (SFF-8665) |
| Taux de données | 100 Gb/s (4 × 25 G NRZ) |
| Longueur | 15 mètres |
| Le protocole | 100GbE |
| Puissance (avec réglage) | 2.2W typique / fin |
| Portée | Jusqu'à 100 m |
| Vêtement | LSZH, Aqua |
Matrice de compatibilité
| Type de dispositif | Plateformes prises en charge |
|---|---|
| Commutateurs Ethernet | NVIDIA Spectrum SN2000/SN3000/SN4000 série, commutateurs 100G tiers |
| Commutateurs InfiniBand | NVIDIA Quantum, série SB7800, série SB7900 (avec les variantes de la série E) |
| Adaptateurs / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Partie tierce | Commutateurs équipés de QSFP28 prenant en charge 100G (vérifier la conformité) |
Liste de vérification de l'acheteur
- Confirmez que votre port de commutateur/adaptateur prend en charge QSFP28 et 100G NRZ
- Vérifier la longueur de câble requise (C015 = 15 m)
- Assurez-vous que votre système prend en charge le protocole requis (100GbE ou InfiniBand EDR)
- Déterminez si le redémarrage est nécessaire pour votre application (activé par défaut pour 100G)
- Vérifiez le budget de puissance et le refroidissement du module QSFP28
- Examiner le rapport de qualification au niveau du système pour les configurations validées
