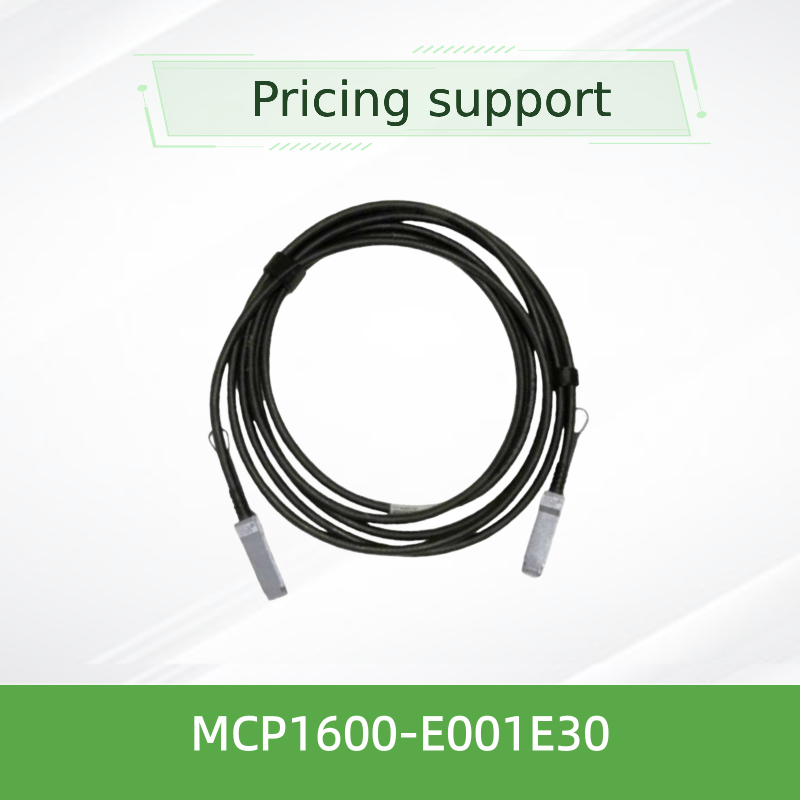

100G QSFP28 câble de cuivre à raccordement direct pour les commutateurs Mellanox MCP1600-E001E30 1m
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP1600-E001E30 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Technologie: | Infiniband |
| Le type: | Câble Mellanox AOC | Longueur du câble: | 3 mètres |
| Nom: | Câble DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG câble réseau Infin | Mot clé: | Câble Mellanox DAC |
| Mettre en évidence: | 100G QSFP28 câble DAC pour Mellanox,Cable QSFP28 compatible avec le commutateur Mellanox,1m de câble en cuivre QSFP28 à raccordement direct |
||
Description de produit
NVIDIA Mellanox QSFP28 DAC câble de 100 Gb/s
MCP1600‐E001E30 100G QSFP28 câble de cuivre à raccordement direct - DAC passif pour InfiniBand EDR et 100GbE 1m, 30AWG, LSZH
Vue d'ensemble du produit
LeNVIDIA Mellanox MCP1600-E001E30 est un appareil de télécommunication électroniqueest un câble de cuivre passif QSFP28 qui fournit une bande passante globale de 100 Gbps sur quatre paires de cuivre à haute vitesse, chacune fonctionnant à 25 Gbps. Il est entièrement conforme aux normes SFF‐8665 et SFF‐8636,support de l'installation à prise à chaud et de la gestion I2C avec EEPROM intégré pour l'identification des produitsAvec une consommation d'énergie typique de seulement 0,1 W, il offre une solution extrêmement économe en énergie et rentable pour les liaisons à courte portée (jusqu'à 5 m) dans les environnements InfiniBand EDR et 100GbE.
Principales caractéristiques
- Taux de données:Jusqu'à 100 Gb/s (4* 25 Gb/s NRZ)
- Appui au protocole:Réglage de la fréquence d'écoulement
- Puissance ultra-faible:0.1W de consommation typique
- Pour les appareils à commande numériqueFacteur de forme QSFP28, conforme à la norme SFF‐8665
- Gestion:Interface SFF‐8636 I2C avec EEPROM
- Taux d'erreur en bits:Meilleur que 1E-15 avec les systèmes Mellanox
- Pour la veste:LSZH (halogène zéro fumée faible), noir
- Conformité:RoHS, PCB LF/HF
Technologie et conception
Le MCP1600‐E001E30 utilise quatre paires de cuivre bi-axial blindées, chacune conçue pour prendre en charge la signalisation NRZ 25Gb/s avec une excellente intégrité du signal.Le câble est doté d'une jauge de 30 AWG pour une flexibilité maximale dans les espaces restreintsLa veste LSZH assure une faible fumée et zéro émission d'halogène en cas d'incendie, ce qui la rend idéale pour les environnements de centre de données avec des exigences de sécurité strictes.Chaque câble est testé en usine pour garantir les meilleures performances et durabilité..
Des déploiements typiques
- Fabrication à partir de fibres de fibre de verre ou de fibre de verreConnecter les commutateurs aux serveurs et au stockage dans les clusters HPC
- Agrégation de 100 GbE:Connexions à courte portée entre les commutateurs haut de gamme et les serveurs
- Les interconnexions des centres de données:Liens rentables à l'intérieur des racks ou entre racks adjacents (≤ 5 m)
- Groupe de formation en IA/ML:Connectivité à faible latence et à large bande passante pour les systèmes basés sur GPU
Compatibilité
Commutateur:NVIDIA Mellanox Quantum, série Spectrum et autres commutateurs équipés de QSFP28 prenant en charge 100G InfiniBand ou Ethernet.
Adaptateurs / DPU:Connexion connectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 avec les ports QSFP28.
Les protocoles:Le système de détection de l'émission est basé sur les données fournies par le système de détection de l'émission.
La compatibilité dépend du système; pour les configurations validées, voir le rapport de qualification du produit au niveau du système.
Les spécifications
| Paramètre | Valeur |
|---|---|
| Type de produit | Cable de cuivre à raccordement direct passif (DAC), QSFP28 |
| Taux de données | 100 Gb/s (4* 25 Gb/s NRZ) |
| Émetteur-récepteur | 30 AWG |
| Diamètre du câble | 7.1 ± 0,35 mm |
| Radius de courbure minimum (unique) | 35.5 mm |
| Radius de courbure minimum (assemblage répétitif) | 71 mm |
| Tolérance à la longueur | ± 25 mm |
| Voltage d'alimentation | 3.3V (3,135V 3.465V) |
| Consommation d'électricité | 0.1W typique |
| Impédance caractéristique | 100Ω (plage de 90~110Ω) |
| Retard de propagation | 4.5 ns/m (informatif) |
| Température du boîtier de fonctionnement | 0 °C à 70 °C |
| Température de stockage | 40 °C à 85 °C |
| L'humidité relative (de fonctionnement) | 5% ∼ 85% |
| Taux d'erreur des bits (BER) | < 1E‐15 avec systèmes Mellanox |
| Matériau de la veste | LSZH (halogène à faible teneur en fumée), Noir |
| Type de connecteur | Pour les appareils de type SFP28, les caractéristiques suivantes doivent être remplies: |
| Interface de gestion | I2C (SFF‐8636) avec EEPROM |
| Conformité | RoHS, PCB LF/HF |
| L'équipement doit être équipé d'un dispositif de contrôle de la qualité. | 1 mètre |
Guide de sélection
| Numéro de commande | Définition | Longueur | Le groupe de travail |
|---|---|---|---|
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | Les données sont fournies par les fournisseurs de services. | 0.5 m | 30 |
| MCP1600‐E001E30: Les données sont fournies par les autorités compétentes. | Les données sont fournies par les fournisseurs de services. | 1.0 m | 30 |
| Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. | Les données sont fournies par les fournisseurs de services. | 1.5 m | 30 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Les données sont fournies par les fournisseurs de services. | 2.0 m | 30 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Les données sont fournies par les fournisseurs de services. | 2.5 m | 26 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Les données sont fournies par les fournisseurs de services. | 3.0 m | 26 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Les données sont fournies par les fournisseurs de services. | 4.0 m | 26 |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Les données sont fournies par les fournisseurs de services. | 5.0 m | 26 |
Remarque: pour les longueurs supérieures à 5 m, veuillez contacter notre équipe commerciale pour les options de câble optique actif (AOC).
Les avantages
- Coût-efficacité:Coût nettement inférieur à celui des émetteurs-récepteurs optiques pour les liaisons à courte portée
- Puissance ultra-faible:0.1W de consommation réduit le budget global de l'énergie du centre de données
- Faible latence:Le cuivre passif fournit un délai de propagation minimal (4,5 ns/m)
- Des performances fiables:BER supérieur à 1E-15 avec les systèmes Mellanox
- Facile à déployer:Facteur de forme QSFP28 brancheur à chaud avec verrou à poussée
Service et soutien
En tant que partenaire autorisé de NVIDIA Mellanox, le groupe Starsurge de Hong Kong fournit:
- Consultation technique avant vente pour la conception de tissus InfiniBand et Ethernet
- Logistique mondiale avec suivi en temps réel et support au dédouanement
- Garantie matérielle limitée d'un an couvrant la réparation ou le remplacement de pièces
- Conseils en matière de firmware/compatibilité pour les plateformes de commutateur et d'adaptateur NVIDIA
- Assistance multilingue (anglais, mandarin, cantonais) par courriel ou par téléphone
Questions fréquemment posées
Q: Quelle est la différence entre DAC et AOC?
R: Un DAC (Direct Attach Copper Cable) utilise des paires de cuivre passifs pour les liaisons à courte portée (jusqu'à 5 m),tandis qu'un AOC (Active Optical Cable) utilise des fibres optiques avec des émetteurs-récepteurs intégrés pour des distances plus longues (jusqu'à 100 m)Les DAC sont plus rentables pour les liaisons courtes.
Q: Puis-je utiliser ce câble avec des ports 40G ou 25G?
R: Le câble est optimisé pour le fonctionnement 100G (4*25G). Il peut ne pas être compatible avec les ports 40G ou 25G uniquement sans configuration de voie appropriée.
Q: Quel est le rayon de flexion minimum de ce câble?
R: Le rayon de courbure unique est de 35,5 mm. Pour les courbures répétitives ou d'assemblage, le rayon minimum est de 71 mm.
Q: Le câble peut-il être branché à chaud?
R: Oui, il est entièrement branchable à chaud et supporte l'insertion/l'enlèvement en direct sans éteindre le système hôte.
Q: Quelle garantie est fournie?
R: Les DAC Mellanox LinkX sont assortis d'une garantie matérielle limitée d'un an couvrant la réparation ou le remplacement des pièces.
Précautions à prendre
- Conserver les bouchons de protection contre la poussière sur les connecteurs jusqu'à leur installation pour éviter toute contamination
- Évitez de plier le câble plus étroitement que le rayon de flexion minimum spécifié (35,5 mm simple, 71 mm répétitif)
- Ne tirez pas sur les connecteurs; utilisez la barre de traction ou le verrou pour les insérer/les retirer
- Observer les précautions ESD standard lors de l'installation et de la manipulation
- Veiller à ce que le câble ne soit pas soumis à une tension excessive ou à des forces de concassage
À propos du groupe Starsurge de Hong Kong
Hong Kong Starsurge Group Co., Limited est une société de services à la clientèle basée à Hong Kong.est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.points d'accès sans filNos équipes techniques et de vente expérimentées soutiennent divers secteurs tels que le gouvernement, la santé, la fabrication, l'éducation, la finance et l'entreprise.Nous offrons des solutions sur mesure, la logistique mondiale et le support multilingue, tous basés sur un engagement de la part du client en matière de fiabilité, de performance et d'évolutivité.
Faits clés
Numéro de la pièce:MCP1600‐E001E30: Les données sont fournies par les autorités compétentes.
Facteur de forme:Pour les appareils de type SFP28 (SFF-8665)
Taux de données:100 Gb/s (4*25 G NRZ)
Longueur:1.0 m
Émetteur de fil:30 AWG
Les protocoles:Réglage de la fréquence d'écoulement
Le pouvoir:0.1W typique
Pour la veste:LSZH, noir
Matrice de compatibilité
| Type de dispositif | Plateformes prises en charge |
|---|---|
| Commutateurs InfiniBand | NVIDIA Mellanox Quantum, série SB7800, SB7900 |
| Commutateurs Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, série SN4000 |
| Adaptateurs / DPU | Pour les appareils de communication, le nombre de connexions doit être égal ou supérieur à: |
| Partie tierce | Commutateurs équipés de QSFP28 prenant en charge 100G (vérifier la conformité) |
Liste de vérification de l'acheteur
- Confirmez que votre port de commutateur/adaptateur prend en charge QSFP28 et 100G NRZ
- Vérifier la longueur de câble requise (E001E30 = 1,0 m)
- Assurez-vous que votre système prend en charge le protocole requis (InfiniBand EDR ou 100GbE)
- Vérifiez que la jauge de câble (30 AWG) répond à vos exigences de routage mécanique
- Examiner le rapport de qualification au niveau du système pour les configurations validées
