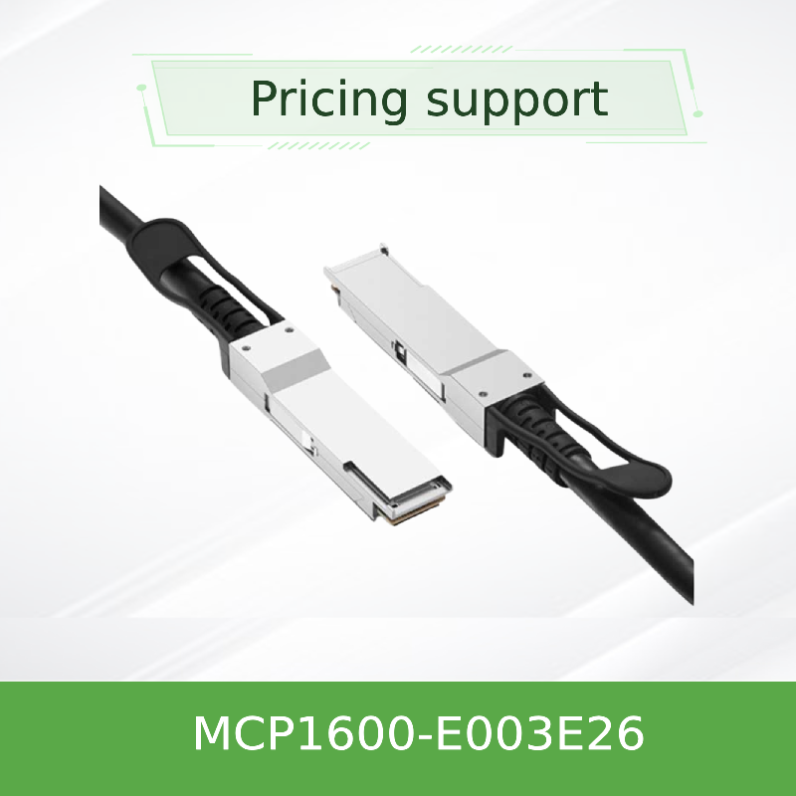

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR câble de cuivre passif
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Garantie: | 1 an | Nom: | Câble DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG câble réseau Infin |
|---|---|---|---|
| Longueur du câble: | 3 mètres | Mot clé: | Câble Mellanox DAC |
| Condition: | NOUVEAU ET ORIGINAL | Le type: | Câble Mellanox AOC |
| Disponibilité: | Action | Technologie: | Infiniband |
| Mettre en évidence: | NVIDIA Mellanox 100G QSFP28 câble DAC,Le câble de cuivre passif InfiniBand EDR,Le câble Mellanox MCP1600-E003E26 100G |
||
Description de produit
Câble en cuivre passif NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR
Câble DAC passif QSFP28 NVIDIA Mellanox 100 Gb/s pour InfiniBand EDR et 100 GbE - 3 m, 26 AWG, LSZH
Présentation du produit
Le NVIDIA Mellanox MCP1600‑E003E26 est un câble en cuivre passif QSFP28 qui offre une bande passante agrégée de 100 Gb/s sur quatre paires de cuivre à haute vitesse, chacune fonctionnant à 25 Gb/s. Il est entièrement conforme aux normes SFF‑8665 et SFF‑8636, prend en charge l'installation enfichable à chaud et la gestion I²C avec une EEPROM intégrée pour l'identification du produit. Avec une consommation d'énergie typique de seulement 0,1 W, il offre une solution extrêmement économe en énergie et rentable pour les liaisons à courte portée (jusqu'à 5 m) dans les environnements InfiniBand EDR et 100 GbE.
Caractéristiques principales
- Débit de données : Jusqu'à 100 Gb/s (4 × 25 Gb/s NRZ)
- Prise en charge des protocoles : InfiniBand EDR, 100 GbE
- Ultra‑faible consommation : 0,1 W de consommation typique
- Enchafable à chaud : Facteur de forme QSFP28, conforme SFF‑8665
- Gestion : Interface I²C SFF‑8636 avec EEPROM
- Taux d'erreur binaire : Meilleur que 1E‑15 avec les systèmes Mellanox
- Gaine : LSZH (faible fumée, sans halogène), noir
- Conformité : RoHS, PCB LF/HF
Technologie et conception
Le MCP1600‑E003E26 utilise quatre paires de cuivre blindées à double axe, chacune conçue pour prendre en charge la signalisation NRZ de 25 Gb/s avec une excellente intégrité du signal. Le câble a une jauge de 26 AWG pour un équilibre optimal entre portée et flexibilité, avec un diamètre extérieur de 9,4 mm. La gaine LSZH garantit de faibles émissions de fumée et sans halogène en cas d'incendie, ce qui la rend idéale pour les environnements de centres de données avec des exigences de sécurité strictes. Chaque câble est testé en usine pour garantir des performances et une durabilité optimales dès la sortie de la boîte.
Déploiements typiques
- Tissus InfiniBand EDR : Connexion des commutateurs aux serveurs et au stockage dans les clusters HPC.
- Agrégation 100 GbE : Liaisons à courte portée entre les commutateurs de haut de rack et les serveurs.
- Interconnexions de centres de données : Liaisons rentables au sein des racks ou entre les racks adjacents (≤ 5 m).
- Clusters d'entraînement IA/ML : Connectivité à faible latence et haute bande passante pour les systèmes basés sur GPU.
Compatibilité
Commutateurs : NVIDIA Mellanox Quantum, série Spectrum et autres commutateurs équipés de QSFP28 prenant en charge l'InfiniBand 100G ou l'Ethernet.
Adaptateurs / DPU : ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 avec ports QSFP28.
Protocoles : InfiniBand EDR (100G) et 100 GbE (IEEE 802.3bj).
La compatibilité dépend du système ; reportez-vous au rapport de qualification du produit au niveau du système pour les configurations validées.
Adaptateurs / DPU : ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 avec ports QSFP28.
Protocoles : InfiniBand EDR (100G) et 100 GbE (IEEE 802.3bj).
La compatibilité dépend du système ; reportez-vous au rapport de qualification du produit au niveau du système pour les configurations validées.
Spécifications
| Paramètre | Valeur |
|---|---|
| Type de produit | Câble en cuivre à connexion directe passive (DAC), QSFP28 |
| Débit de données | 100 Gb/s (4 × 25 Gb/s NRZ) |
| Jauge du fil | 26 AWG |
| Diamètre du câble | 9,4 ± 0,4 mm |
| Rayon de courbure minimum (unique) | 47 mm |
| Rayon de courbure minimum (répétitif/assemblage) | 94 mm |
| Tolérance de longueur | ± 50 mm |
| Tension d'alimentation | 3,3 V (3,135 V - 3,465 V) |
| Consommation d'énergie | 0,1 W typique |
| Impédance caractéristique | 100 Ω (plage 90-110 Ω) |
| Délai de propagation | 4,5 ns/m (informatif) |
| Température du boîtier de fonctionnement | 0 °C à 70 °C |
| Température de stockage | −40 °C à 85 °C |
| Humidité relative (en fonctionnement) | 5 % - 85 % |
| Taux d'erreur binaire (BER) | < 1E‑15 avec les systèmes Mellanox |
| Matériau de la gaine | LSZH (faible fumée, sans halogène), noir |
| Type de connecteur | QSFP28 (conforme SFF‑8665) |
| Interface de gestion | I²C (SFF‑8636) avec EEPROM |
| Conformité | RoHS, PCB LF/HF |
| Longueur (E003E26) | 3 mètres |
Guide de sélection
| Numéro de pièce de commande | Description | Longueur | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | DAC QSFP28 100G, IB EDR | 0,5 m | 30 |
| MCP1600‑E001E30 | DAC QSFP28 100G, IB EDR | 1,0 m | 30 |
| MCP1600‑E01AE30 | DAC QSFP28 100G, IB EDR | 1,5 m | 30 |
| MCP1600‑E002E30 | DAC QSFP28 100G, IB EDR | 2,0 m | 30 |
| MCP1600‑E02AE26 | DAC QSFP28 100G, IB EDR | 2,5 m | 26 |
| MCP1600‑E003E26 | DAC QSFP28 100G, IB EDR | 3,0 m | 26 |
| MCP1600‑E004E26 | DAC QSFP28 100G, IB EDR | 4,0 m | 26 |
| MCP1600‑E005E26 | DAC QSFP28 100G, IB EDR | 5,0 m | 26 |
Remarque : Pour les longueurs supérieures à 5 m, veuillez contacter notre équipe commerciale pour les options de câbles optiques actifs (AOC).
Avantages
- Rentable : Coût nettement inférieur à celui des émetteurs-récepteurs optiques pour les liaisons à courte portée.
- Ultra‑faible consommation : La consommation de 0,1 W réduit le budget énergétique global du centre de données.
- Faible latence : Le cuivre passif offre un délai de propagation minimal (4,5 ns/m).
- Performances fiables : BER meilleur que 1E‑15 avec les systèmes Mellanox.
- Déploiement facile : Facteur de forme QSFP28 enfichable à chaud avec loquet push-pull.
Service et assistance
En tant que partenaire agréé NVIDIA Mellanox, Hong Kong Starsurge Group fournit :
- Consultation technique avant-vente pour la conception de tissus InfiniBand et Ethernet.
- Logistique mondiale avec suivi en temps réel et assistance au dédouanement.
- Garantie matérielle limitée de 1 an couvrant la réparation ou le remplacement des pièces.
- Conseils sur le firmware/la compatibilité pour les plateformes de commutateurs et d'adaptateurs NVIDIA.
- Assistance multilingue (anglais, mandarin, cantonais) par e-mail ou par téléphone.
Questions fréquemment posées
Q : Quelle est la différence entre DAC et AOC ?
R : Un DAC (câble en cuivre à connexion directe) utilise des paires de cuivre passives pour les liaisons à courte portée (jusqu'à 5 m), tandis qu'un AOC (câble optique actif) utilise de la fibre optique avec des émetteurs-récepteurs intégrés pour des distances plus longues (jusqu'à 100 m). Les DAC sont plus rentables pour les liaisons courtes.
Q : Puis-je utiliser ce câble avec des ports 40G ou 25G ?
R : Le câble est optimisé pour un fonctionnement à 100G (4 × 25G). Il peut ne pas être compatible avec les ports 40G ou 25G uniquement sans configuration de voie appropriée.
Q : Quel est le rayon de courbure minimum pour ce câble ?
R : Le rayon de courbure unique est de 47 mm. Pour les courbures répétitives ou d'assemblage, le rayon minimum est de 94 mm.
Q : Le câble est-il enfichable à chaud ?
R : Oui, il est entièrement enfichable à chaud et prend en charge l'insertion/le retrait à chaud sans mise hors tension du système hôte.
Q : Quelle garantie est fournie ?
R : Les DAC Mellanox LinkX comprennent une garantie matérielle limitée de 1 an couvrant la réparation ou le remplacement des pièces.
Précautions de manipulation
- Laissez les capuchons de protection sur les connecteurs jusqu'à l'installation pour éviter la contamination.
- Évitez de plier le câble plus que le rayon de courbure minimum spécifié (47 mm unique, 94 mm répétitif).
- Ne tirez pas sur les connecteurs ; utilisez la languette ou le loquet pour l'insertion/le retrait.
- Respectez les précautions ESD standard lors de l'installation et de la manipulation.
- Assurez-vous que le câble n'est pas soumis à une tension excessive ou à des forces d'écrasement.
À propos de Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited est un fournisseur axé sur la technologie de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Depuis 2008, nous servons des clients dans le monde entier avec des équipements réseau, notamment des commutateurs, des cartes réseau, des points d'accès sans fil, des contrôleurs, des câbles et des modules optiques. Nos équipes commerciales et techniques expérimentées soutiennent divers secteurs tels que le gouvernement, la santé, la fabrication, l'éducation, la finance et les entreprises. Nous fournissons des solutions personnalisées, une logistique mondiale et une assistance multilingue, le tout basé sur un engagement client avant tout envers la fiabilité, les performances et la évolutivité.
Faits clés
Numéro de pièce : MCP1600‑E003E26
Facteur de forme : QSFP28 (SFF‑8665)
Débit de données : 100 Gb/s (4 × 25 G NRZ)
Longueur : 3,0 m
Jauge du fil : 26 AWG
Protocoles : InfiniBand EDR, 100 GbE
Puissance : 0,1 W typique
Gaine : LSZH, noir
Facteur de forme : QSFP28 (SFF‑8665)
Débit de données : 100 Gb/s (4 × 25 G NRZ)
Longueur : 3,0 m
Jauge du fil : 26 AWG
Protocoles : InfiniBand EDR, 100 GbE
Puissance : 0,1 W typique
Gaine : LSZH, noir
Matrice de compatibilité
| Type d'appareil | Plateformes prises en charge |
|---|---|
| Commutateurs InfiniBand | NVIDIA Mellanox Quantum, SB7800, série SB7900 |
| Commutateurs Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, série SN4000 |
| Adaptateurs / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| Tiers | Commutateurs équipés de QSFP28 prenant en charge 100G (vérifier la conformité) |
Liste de contrôle de l'acheteur
- Confirmez que le port de votre commutateur/adaptateur prend en charge QSFP28 et 100G NRZ.
- Vérifiez la longueur de câble requise (E003E26 = 3,0 m).
- Assurez-vous que votre système prend en charge le protocole requis (InfiniBand EDR ou 100 GbE).
- Vérifiez que la jauge du câble (26 AWG) répond à vos exigences de routage mécanique.
- Consultez le rapport de qualification au niveau du système pour les configurations validées.
