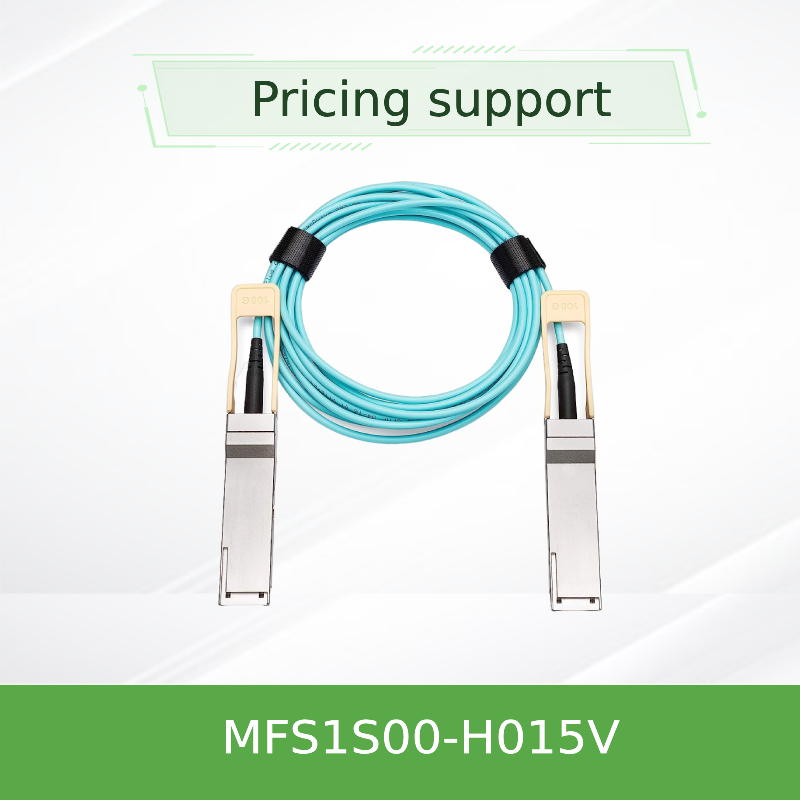

200G QSFP56 câble optique actif pour les commutateurs NVIDIA SN3700/SN4600 MFS1S00-H015V
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFS1S00-H015V |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Technologie: | Infiniband |
| Le type: | Câble Mellanox AOC | Longueur du câble: | 15 mètres |
| Modèle: | MFS1S00-H015V | ||
| Mettre en évidence: | Cable optique 200G QSFP56 pour les commutateurs NVIDIA,Cable optique actif QSFP56 avec garantie,NVIDIA SN3700 câble optique compatible SN4600 |
||
Description de produit
Cable optique actif 200G QSFP56 pour les commutateurs NVIDIA SN3700/SN4600
LeNVIDIA MFS1S00-H015Vest un câble optique actif (AOC) QSFP56 de 200 Gb/s de haute performance conçu pour les interconnexions à courte portée dans les centres de données.Cette AOC en fibre multimode basée sur VCSEL prend en charge la modulation PAM4 de 4 × 50Gb / s et fournit une fiabilité, une connectivité économe en énergie pour les systèmes InfiniBand HDR et 200 Gigabit Ethernet.
Vue d'ensemble du produit
Le NVIDIA MFS1S00-H015V est un câble optique actif basé sur QSFP56 VCSEL qui fournit une bande passante globale de 200 Gb/s sur la fibre multimode.chacune fonctionnant à une vitesse maximale de 50 Gb/s avec modulation PAM4. Entièrement conforme aux normes SFF-8665 et SFF-8636, ce câble prend en charge l'installation et la gestion I2C par prise en charge à chaud tout en consommant seulement 5,0 W de puissance typique par extrémité avec le redémarrage activé.
Principales caractéristiques
- Taux de données:Jusqu'à 200 Gb/s (4 × 50 Gb/s PAM4)
- Appui au protocole:Résolution HDR en bande Infini, 200 GbE
- Portée:Jusqu'à 100 m sur une fibre multimode
- Faible puissance:5.0W typique par extrémité (avec retiming)
- à prise à chaud:Facteur de forme QSFP56, conforme à la norme SFF-8665
- Gestion:Interface SFF-8636 I2C avec DDM
- Il est programmable:Rx amplitude de sortie et pré-emphase
- Conformité:RoHS, classe 1 de sécurité au laser
Technologie et conception
Le MFS1S00-H015V utilise la technologie VCSEL (Vertical Cavity Surface-Emitting Laser) à une longueur d'onde de 850 nm couplée à une fibre multimode haute vitesse.Chaque voie est équipée d'un réglage indépendant des temps pour les voies de transmission et de réception.Le câble intègre la surveillance diagnostique numérique (DDM) pour le suivi en temps réel de la puissance optique, de la température, de la tension et du courant de biais,avec équalisation Tx programmable et amplitude de sortie Rx/pré-emphase pour réglage fin.
Des déploiements typiques
- Fabrication à base de fibres de fibre optiqueConnecter les commutateurs aux serveurs et au stockage dans les clusters HPC
- Agrégation de 200 GbE:Commutateurs de liaison SN3700 et SN4600 dans les architectures de haut de gamme ou de feuille-spine
- Les interconnexions des centres de données:Liens à courte portée (jusqu'à 100 m) entre racks ou dans une rangée
- Groupe de formation en IA/ML:Connectivité à faible latence et à large bande passante pour les systèmes basés sur GPU
Compatibilité
Commutateur:NVIDIA Spectrum SN3700, série SN4600 et autres commutateurs équipés de QSFP56 prenant en charge 200G InfiniBand ou Ethernet.
Adaptateurs / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 avec les ports QSFP56.
Les protocoles:Le débit de l'appareil doit être supérieur ou égal à 100 kHz.
Adaptateurs / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 avec les ports QSFP56.
Les protocoles:Le débit de l'appareil doit être supérieur ou égal à 100 kHz.
La compatibilité dépend du système; pour les configurations validées, voir le rapport de qualification du produit au niveau du système.
Les spécifications
| Paramètre | Valeur |
|---|---|
| Type de produit | Cable optique actif (AOC), QSFP56 |
| Taux de données | Pour les appareils de traitement des données, les paramètres suivants doivent être utilisés: |
| Type de fibre | Le système d'exploitation de l'appareil doit être équipé d'un dispositif de ventilation. |
| Longueur d'onde | 850 nm VCSEL |
| Portée (OM3/OM4) | Jusqu'à 100 m |
| Voltage d'alimentation | 3.3V (3,135V à 3,465V) |
| Dissipation de puissance (par extrémité, avec retiming) | 5.0W typique |
| Température du boîtier de fonctionnement | 0 °C à 70 °C |
| Température de stockage | -40 °C à 85 °C |
| L'humidité relative (de fonctionnement) | 5% à 85% |
| Type de connecteur | Pour les appareils de type SFP56 (conforme à la norme SFF-8665): |
| Interface de gestion | Pour les appareils de surveillance des risques |
| Diagnostics numériques (DDM) | La puissance Tx/Rx, la température, la tension, le courant de biais |
| Réglementation | Les produits de la catégorie 1 doivent être soumis à un contrôle de qualité. |
| La longueur (H015V) | 15 mètres |
Guide de sélection
| Numéro de commande | Définition | Longueur |
|---|---|---|
| Le nombre d'équipements à transporter | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 3 mètres |
| Le nombre d'équipements à transporter | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 5 mètres |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 10 mètres |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 15 mètres |
| Le nombre total de véhicules ne doit pas dépasser 5 tonnes. | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 20 mètres |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 30 m |
| Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 50 m |
| Le système de régulation de la fréquence de l'appareil doit être conforme à l'annexe I. | Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne. | 100 mètres |
Pour d'autres longueurs ou options personnalisées, veuillez contacter notre équipe commerciale.
Les avantages
- Portée étendue:Sensiblement plus longs que les DAC en cuivre passif, jusqu'à 100 m
- Faible consommation d'énergie:5.0W par extrémité réduit le budget énergétique global du centre de données
- Sélection flexible du taux:Prend en charge à la fois les modes NRZ (EDR) et PAM4 (HDR) via la sélection de taux
- Intégrité du signal:L'équilibrage et le redémarrage programmables assurent une performance fiable de la liaison
- Facile à déployer:Facteur de forme QSFP56 à prise à chaud avec verrou à poussée
Service et soutien
En tant que partenaire autorisé de NVIDIA Mellanox, le groupe Starsurge de Hong Kong fournit:
- Consultation technique avant vente pour la conception de tissus InfiniBand et Ethernet
- Logistique mondiale avec suivi en temps réel et support au dédouanement
- Garantie standard d'un an contre les défauts de fabrication
- Conseils de compatibilité du micrologiciel pour les plateformes de commutateur et d'adaptateur NVIDIA
- Assistance multilingue (anglais, mandarin, cantonais) par courriel ou par téléphone
Questions fréquemment posées
Q: Quelle est la différence entre AOC et DAC?
R: Un AOC (Active Optical Cable) utilise des fibres optiques avec des émetteurs-récepteurs intégrés pour atteindre une portée plus longue (jusqu'à 100 m) que les DAC en cuivre passif (généralement ≤ 5 m),tout en offrant un poids moindre et une meilleure immunité contre les IEM.
Q: Puis-je utiliser ce câble avec des commutateurs 100G ou 40G?
R: Oui, il peut fonctionner en mode NRZ (25,78125 Gb/s) pour les applications 100G ou 40G, mais il est optimisé pour 200G PAM4.
Q: Quel est le rayon de flexion de ce câble?
R: Le rayon de courbure minimum est de 30 mm.
Q: Le câble peut-il être branché à chaud?
R: Oui, il peut être branché à chaud et supporte l'insertion/l'enlèvement en direct sans éteindre le système hôte.
Précautions à prendre
- Conserver les bouchons de protection contre la poussière sur les connecteurs jusqu'à leur installation pour éviter toute contamination
- Utiliser des nettoyants de connecteurs optiques approuvés avant l'accouplement pour assurer une faible perte d'insertion
- Évitez de plier le câble plus étroitement que le rayon de courbure minimum de 30 mm
- Observer les précautions ESD standard lors de l'installation et de la manipulation
- Ne tirez pas sur les connecteurs; utilisez la barre de traction ou le verrou pour l'insertion/l'enlèvement
À propos du groupe Starsurge de Hong Kong
Hong Kong Starsurge Group Co., Limited est une société de services à la clientèle basée à Hong Kong.est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes.points d'accès sans filNos équipes techniques et de vente expérimentées soutiennent divers secteurs tels que le gouvernement, la santé, la fabrication, l'éducation, la finance et l'entreprise.Nous offrons des solutions sur mesure, la logistique mondiale et l'assistance multilingue - le tout basé sur un engagement du client en premier pour la fiabilité, les performances et l'évolutivité.
Faits clés
- Numéro de la pièce:Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
- Facteur de forme:Les caractéristiques de l'appareil sont les suivantes:
- Taux de données:Pour les appareils de traitement des ondes de fréquence de 200 Gb/s (4 × 50 G PAM4)
- Portée:Jusqu'à 100 m (OM4)
- Les protocoles:Résolution HDR en bande Infini, 200 GbE
- Le pouvoir:5.0W typique par extrémité
Matrice de compatibilité
| Type de dispositif | Plateformes prises en charge |
|---|---|
| Commutateurs InfiniBand | NVIDIA Quantum-2, série SB7800, SB7900 |
| Commutateurs Ethernet | NVIDIA Spectrum SN3700, SN4600 et SN4700 |
| Adaptateurs / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Partie tierce | Commutateurs équipés de QSFP56 prenant en charge 200G (vérifier la conformité) |
Liste de vérification de l'acheteur
- Confirmez que votre port de commutateur/adaptateur prend en charge QSFP56 et 200G PAM4 ou NRZ
- Vérifier la longueur de câble requise (H015V = 15 m)
- Assurez-vous que votre système prend en charge le protocole requis (InfiniBand HDR ou 200GbE)
- Vérifiez le budget énergétique et le refroidissement du module QSFP56
- Examiner le rapport de qualification au niveau du système pour les configurations validées
