Câble AOC QSFP56 MMF NVIDIA MFS1S00-H005V 200G 200Gb/s InfiniBand HDR et Ethernet
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MFS1S00-H005V |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Disponibilité: | Action | Garantie: | 1 an |
|---|---|---|---|
| Condition: | NOUVEAU ET ORIGINAL | Technologie: | Infiniband |
| Le type: | Câble Mellanox AOC | Longueur du câble: | 5 mètres |
| Modèle: | MFS1S00-H005V | Nom: | Câble à fibres optiques actif du câble MFS1S00-H005V de Mellanox AOC jusqu'à 200Gb/s IB HDR QSFP56 5 |
| Mot clé: | Câble Mellanox AOC | ||
| Mettre en évidence: | Câble AOC MMF QSFP56 NVIDIA,Câble InfiniBand HDR 200 Gb/s,Câble optique QSFP56 Ethernet |
||
Description de produit

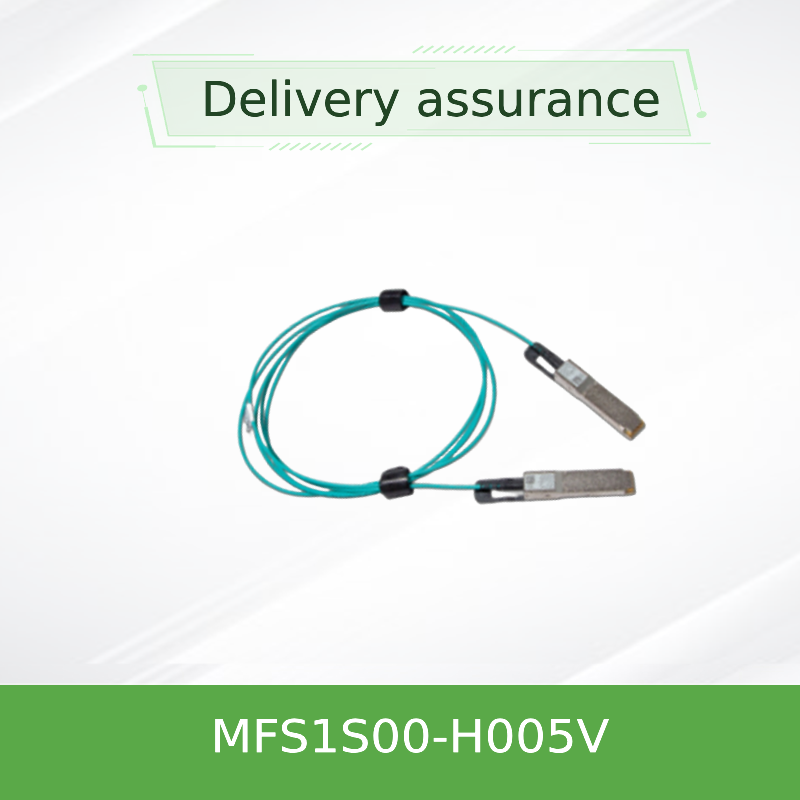

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Câble optique actif à fibre multimode basé sur VCSEL pour InfiniBand HDR et 200GbE – longueur 5m
Présentation du produit
Le NVIDIA MFS1S00-H005V est un câble optique actif (AOC) QSFP56 haute performance de 200 Gb/s conçu pour les interconnexions à courte portée dans les centres de données. Il prend en charge la modulation PAM4 4×50 Gb/s, dispose d'un re-timing sélectionnable par voie, et offre une connectivité fiable et économe en énergie pour les systèmes InfiniBand HDR et Ethernet 200 Gigabit.
Caractéristiques principales
- Débit de données : Jusqu'à 200 Gb/s (4×50 Gb/s PAM4)
- Prise en charge des protocoles : InfiniBand HDR, 200GbE
- Portée : Jusqu'à 100 m sur fibre multimode
- Faible consommation : 5,0 W typique par extrémité (avec re-timing)
- Hot-pluggable : Facteur de forme QSFP56, conforme SFF-8665
- Gestion : Interface I²C SFF-8636 avec DDM
- Programmable : Amplitude de sortie Rx et pré-accentuation
- Conformité : RoHS, sécurité laser de classe 1
Technologie et conception
Le MFS1S00-H005V utilise la technologie VCSEL (Vertical Cavity Surface-Emitting Laser) à une longueur d'onde de 850 nm, couplée à une fibre multimode à haute vitesse. Chaque voie dispose d'un re-timing indépendant pour les chemins d'émission et de réception, permettant une intégrité de signal supérieure sur la liaison. Le câble intègre une surveillance diagnostique numérique (DDM) pour le suivi en temps réel de la puissance optique, de la température, de la tension et du courant de polarisation.
Déploiements typiques
- Tissus InfiniBand HDR : Connexion des commutateurs aux serveurs et au stockage dans les clusters HPC
- Agrégation 200GbE : Liaison des commutateurs SN3700 et SN4600 dans des architectures top-of-rack ou leaf-spine
- Interconnexions de centres de données : Liaisons à courte portée (jusqu'à 100 m) entre les racks ou au sein d'une rangée
- Clusters d'entraînement IA/ML : Connectivité à faible latence et haute bande passante pour les systèmes basés sur GPU
Compatibilité
Commutateurs : Séries NVIDIA Spectrum SN3700, SN4600 et autres commutateurs équipés de QSFP56 prenant en charge InfiniBand ou Ethernet 200G.
Adaptateurs / DPU : ConnectX-6, ConnectX-7, BlueField-2/3 avec ports QSFP56.
Protocoles : InfiniBand HDR (100G/200G) et 200GbE (IEEE 802.3bs).
La compatibilité dépend du système ; reportez-vous au rapport de qualification produit au niveau du système pour les configurations validées.
Spécifications
| Paramètre | Valeur |
|---|---|
| Type de produit | Câble optique actif (AOC), QSFP56 |
| Débit de données | 200 Gb/s (4×50 Gb/s PAM4) |
| Type de fibre | Multimode (MMF) |
| Longueur d'onde | VCSEL 850 nm |
| Portée (OM3/OM4) | Jusqu'à 100 m |
| Tension d'alimentation | 3,3 V (3,135 V – 3,465 V) |
| Dissipation de puissance (par extrémité, avec re-timing) | 5,0 W typique |
| Température du boîtier de fonctionnement | 0 °C à 70 °C |
| Température de stockage | -40 °C à 85 °C |
| Humidité relative (en fonctionnement) | 5 % – 85 % |
| Type de connecteur | QSFP56 (conforme SFF-8665) |
| Interface de gestion | I²C (SFF-8636) |
| Diagnostic numérique (DDM) | Puissance Tx/Rx, température, tension, courant de polarisation |
| Réglementaire | CB, cTUVus, CE, FCC Classe A, ICES, RCM, VCCI, laser de classe 1 |
| Longueur (H005V) | 5 mètres |
Guide de sélection
| Numéro de pièce de commande | Description | Longueur |
|---|---|---|
| MFS1S00-H003V | AOC QSFP56 200G, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | AOC QSFP56 200G, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | AOC QSFP56 200G, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | AOC QSFP56 200G, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | AOC QSFP56 200G, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | AOC QSFP56 200G, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | AOC QSFP56 200G, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | AOC QSFP56 200G, IB HDR / 200GbE | 100 m |
Pour d'autres longueurs ou options personnalisées, veuillez contacter notre équipe commerciale.
Avantages
- Portée étendue : Nettement plus longue que les DAC en cuivre passifs, jusqu'à 100 m
- Faible consommation d'énergie : 5,0 W par extrémité réduit le budget d'alimentation global du centre de données
- Sélection de débit flexible : Prend en charge les modes NRZ (EDR) et PAM4 (HDR) via la sélection de débit
- Intégrité de signal robuste : L'égalisation et le re-timing programmables garantissent des performances de liaison fiables
- Déploiement facile : Facteur de forme QSFP56 hot-pluggable avec loquet push-pull
Questions fréquemment posées
Q : Quelle est la différence entre AOC et DAC ?
R : Un AOC (Active Optical Cable) utilise une fibre optique avec des émetteurs-récepteurs intégrés pour atteindre une portée plus longue (jusqu'à 100 m) que les DAC en cuivre passifs (typiquement ≤ 5 m), tout en offrant un poids plus faible et une meilleure immunité aux interférences électromagnétiques.
Q : Puis-je utiliser ce câble avec des commutateurs 100G ou 40G ?
R : Oui, il peut fonctionner en mode NRZ (25,78125 Gb/s) pour les applications 100G ou 40G, mais il est optimisé pour le PAM4 200G. Les registres de sélection de débit doivent être configurés en conséquence.
Q : Quel est le rayon de courbure de ce câble ?
R : Le rayon de courbure minimum est de 30 mm.
Q : Le câble est-il hot-pluggable ?
R : Oui, il est entièrement hot-pluggable et prend en charge l'insertion/retrait à chaud sans mise hors tension du système hôte.
Précautions de manipulation
- Laissez les capuchons de protection anti-poussière sur les connecteurs jusqu'à l'installation pour éviter la contamination
- Utilisez des nettoyants de connecteurs optiques approuvés avant le couplage pour garantir une faible perte d'insertion
- Évitez de plier le câble plus serré que le rayon de courbure minimum de 30 mm
- Respectez les précautions ESD standard lors de l'installation et de la manipulation
- Ne tirez pas sur les connecteurs ; utilisez la languette ou le loquet pour l'insertion/retrait
