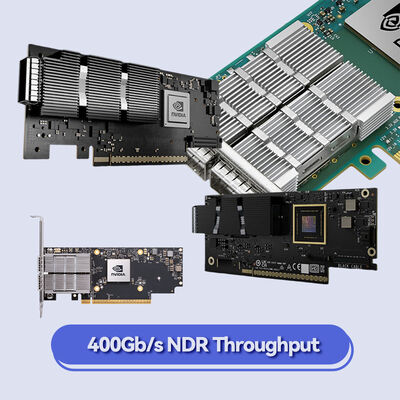

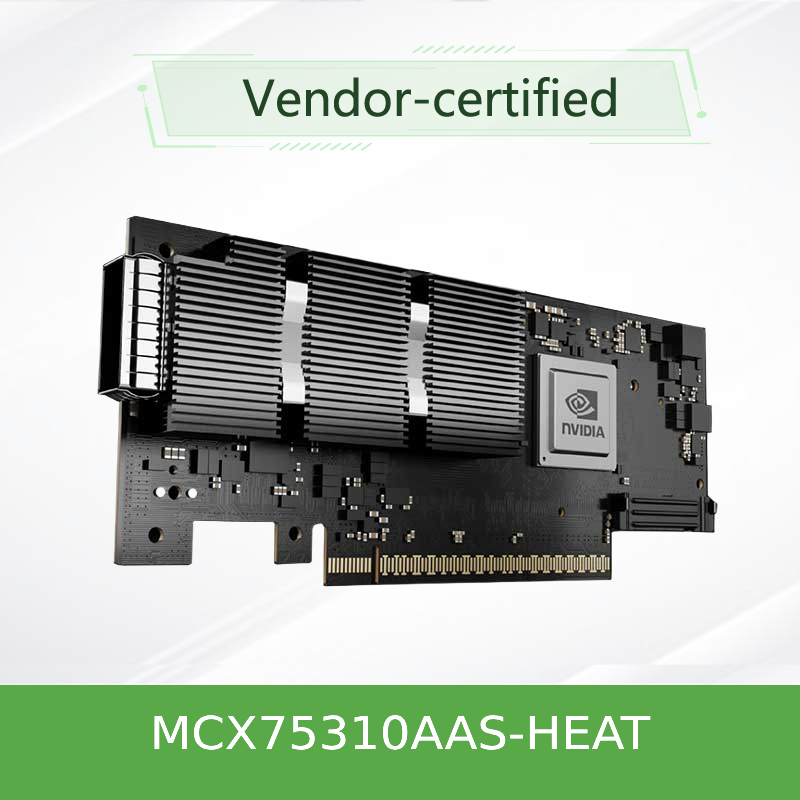

NVIDIA MCX75310AAS-HEAT ConnectX-7 Adaptateur InfiniBand 200 Gb/s PCIe 5.0 x16 OSFP
Détails sur le produit:
| Nom de marque: | Mellanox |
| Numéro de modèle: | MCX75310AAS-HEAT (900-9x766-003N-S0) |
| Document: | Connectx-7 infiniband.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | Boîte extérieure |
| Délai de livraison: | Basé sur l'inventaire |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Fourniture par projet / lot |
|
Détail Infomation |
|||
| Numéro de modèle.: | MCX75310AAS-HEAT (900-9x766-003N-S0) | Ports: | Port unique |
|---|---|---|---|
| Technologie: | Infiniband | Type d'interface: | OSFP56 |
| Spécification: | 16,7 cm x 6,9 cm | Origine: | Inde / Israël / Chine |
| taux de transmission: | 200 gbe | Interface hôte: | Gen3 x16 |
| Mettre en évidence: | Adaptateur InfiniBand NVIDIA ConnectX-7,Carte réseau 200 Gb/s PCIe 5.0,Adaptateur InfiniBand OSFP avec garantie |
||
Description de produit
Adaptateur InfiniBand NVIDIA MCX75310AAS-HEAT ConnectX-7 200 Go/s
Adaptateur InfiniBand MCX75310AAS-HEAT 200 Gb/s
NDR200 · OSFP à port unique · PCIe 5.0 x16 · Latence ultra-faible pour HPC et IA
Modèle:MCX75310AAS-CHALEUR
200 Go/sNDR200 InfiniBand
1 * OSFPconnectivité à port unique
PCIe 5.0x16jusqu'à 32 voies
RDMA et RoCEmatériel déchargé
GPUDirectRDMA et stockage
Présentation du produit
Le NVIDIA MCX75310AAS-HEAT est un adaptateur de canal hôte (HCA) ConnectX-7 InfiniBand hautes performances offrant une connectivité NDR200 de 200 Gb/s sur un seul port OSFP. Conçu pour les environnements HPC, IA et de centres de données d'entreprise les plus exigeants, cet adaptateur PCIe 5.0 x16 combine une latence ultra faible, un débit extrême et des moteurs informatiques en réseau innovants pour accélérer les charges de travail modernes. Avec la prise en charge de RDMA, RoCE, GPUDirect et des déchargements de sécurité avancés, le MCX75310AAS-HEAT est le choix idéal pour créer des structures InfiniBand évolutives et sans perte.
Principales fonctionnalités
- NDR200 InfiniBand :Interface OSFP 200 Gb/s à port unique avec prise en charge des vitesses HDR, EDR et FDR pour une compatibilité descendante.
- Interface hôte PCIe 5.0 x16 :Jusqu'à 32 voies avec prise en charge PCIe 5.0, offrant une bande passante maximale et une faible latence au système hôte.
- Accélération RDMA et RoCE :RDMA et RoCE (RDMA sur Ethernet convergé) déchargés matériellement pour un mouvement de données efficace sans surcharge du processeur.
- GPUDirect RDMA et stockage :Communication directe GPU à GPU et stockage GPUDirect pour des workflows d'IA/ML et d'analyse de données accélérés.
- Informatique en réseau :Prise en charge de SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) et des déchargements d'opérations collectives.
- Déchargements de sécurité avancés :Cryptage/déchiffrement matériel en ligne pour IPsec, MACsec et TLS avec des clés AES-GCM 128/256 bits.
- Virtualisation et SDN :SR-IOV, accélération VirtIO, prise en charge du réseau superposé (VXLAN, GENEVE, NVGRE) et analyseur flexible programmable.
- Synchronisation de précision :PTP IEEE 1588v2 avec une précision de 12 ns, SyncE et entrée/sortie PPS configurable pour les applications sensibles au temps.
Technologie
Architecture ConnectX-7
Le MCX75310AAS-HEAT est construit sur l'ASIC ConnectX-7 de NVIDIA, qui intègre la technologie SerDes avancée prenant en charge la signalisation NRZ et PAM4. Il offre une bande passante InfiniBand de 200 Gbit/s sur un seul port OSFP, avec des déchargements matériels pour RDMA, RoCE, NVMe-oF et les protocoles de sécurité. Les moteurs informatiques en réseau de l'adaptateur permettent une accélération collective SHARP et une correspondance de balises MPI, réduisant ainsi la surcharge de transmission des messages et améliorant l'évolutivité des applications.
Réseau défini par logiciel (SDN)
La technologie NVIDIA ASAP (Accelerated Switch and Packet Processing) décharge l'accélération SDN et VNF, offrant des performances de débit linéaire sans pénalité pour le processeur. L'adaptateur prend en charge les réseaux superposés (VXLAN, GENEVE, NVGRE), le suivi des connexions et la mise en miroir des flux pour une télémétrie réseau avancée.
Déploiements typiques
- Calcul haute performance (HPC) :Accélérez les applications MPI et SHMEM/PGAS avec les déchargements de calcul RDMA et en réseau.
- Clusters IA et apprentissage automatique :Activez GPU Direct RDMA et GPUDirect Storage pour une formation multi-nœuds efficace.
- Centres de données hyperscale :Créez des structures InfiniBand évolutives et sans perte avec une faible latence et un débit élevé.
- Cloud et stockage d'entreprise :Déployez des solutions de stockage NVMe over Fabrics (NVMe-oF) et basées sur RDMA.
- Télécom et Edge :Tirez parti du timing de précision (PTP, SyncE) pour la 5G et les infrastructures sensibles au timing.
Compatibilité
| Composant / Écosystème | Compatibilité |
|---|---|
| Vitesses InfiniBand | NDR 200 Go/s, HDR 200 Go/s, EDR 100 Go/s, FDR 56 Go/s |
| Vitesses Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (avec RoCE) |
| Interface hôte | PCIe Gen5 x16 (jusqu'à 32 voies), rétrocompatible avec PCIe 4.0 |
| Systèmes d'exploitation | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Piles logicielles | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Sécurité | IPsec, MACsec, TLS, démarrage sécurisé, cryptage flash, attestation de périphérique |
Spécifications – MCX75310AAS-HEAT
| Catégorie | Détail |
|---|---|
| Modèle de produit | MCX75310AAS-CHALEUR |
| Famille de produits | NVIDIA ConnectX-7 |
| Configuration des ports | 1 * OSFP (200 Go/s NDR200 InfiniBand) |
| Interface hôte | PCIe 5.0 x16 (jusqu'à 32 voies), rétrocompatible avec PCIe 4.0 |
| Protocoles pris en charge | InfiniBand (spécification IBTA 1.5), Ethernet (RoCE) |
| Vitesses InfiniBand | NDR 200 Go/s, HDR 200 Go/s, EDR 100 Go/s, FDR 56 Go/s |
| Vitesses Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Facteur de forme | PCIe HHHL, FHHL, OCP 3.0 |
| Technologies d'interface | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Informatique en réseau | SHARP, correspondance de balises MPI, déchargements d'opérations collectives |
| Déchargements de sécurité | IPsec, MACsec, TLS (AES-GCM 128/256 bits), démarrage sécurisé |
| Virtualisation | SR-IOV, VirtIO, réseaux superposés (VXLAN, GENEVE, NVGRE) |
| Synchronisation de précision | IEEE 1588v2 (précision 12 ns), SyncE, entrée/sortie PPS |
| Accélération du stockage | NVMe-oF, NVMe/TCP, SRP, iSER, NFS sur RDMA, SMB Direct |
| Interfaces de gestion | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Démarrage à distance | Démarrage à distance InfiniBand, iSCSI, UEFI, PXE |
| Conditions de fonctionnement | Environnement de centre de données standard |
| Réglementaire | RoHS, CE, FCC, VCCI (reportez-vous à la documentation de conformité NVIDIA) |
| Accessoires inclus | Support haut |
* Les spécifications sont basées sur la documentation publique NVIDIA et peuvent varier. Veuillez confirmer les détails avec votre représentant commercial.
Guide de sélection
| UGS/Modèle | Description | Vitesse portuaire | Nombre de ports | Interface |
|---|---|---|---|---|
| MCX75310AAS-CHALEUR | Adaptateur InfiniBand ConnectX-7 NDR200 | 200 Go/s | 1 * OSFP | PCIe 5.0x16 |
| MCX75310AAS-NEAT | Adaptateur InfiniBand ConnectX-7 NDR400 | 400 Go/s | 1 * OSFP | PCIe 5.0x16 |
| MCX75310AAS-HEA | Adaptateur ConnectX-7 NDR200 InfiniBand (double port) | 200 Go/s | 2 * OSFP | PCIe 5.0x16 |
Avantages
- Latence ultra-faible :Le RDMA déchargé du matériel et le calcul en réseau minimisent la surcharge de communication.
- Haut débit :PCIe 5.0 x16 et InfiniBand 200 Gb/s offrent une bande passante extrême pour les applications gourmandes en données.
- Protection des investissements :Prend en charge plusieurs vitesses InfiniBand et Ethernet pour les environnements à vitesses mixtes.
- Sécurité améliorée :Inline IPsec, MACsec et TLS déchargent les données sécurisées en transit sans impact sur le processeur.
- Écosystème complet :Entièrement compatible avec NVIDIA UFM, HPC-X, MLNX_OFED et les principales distributions Linux.
Service et assistance
Hong Kong Starsurge Group Co., Limited fournit une prise en charge complète du cycle de vie des adaptateurs NVIDIA ConnectX-7 :
- Conseil avant-vente :Sélection de l'adaptateur, compatibilité du serveur et conception de la structure.
- Logistique et livraison :Expédition mondiale avec suivi et dédouanement.
- Assistance technique :Installation du pilote, mises à jour du micrologiciel et réglage des performances.
- Entraînement:Ateliers pratiques pour l'administration RDMA, RoCE et UFM.
- Garantie:Garantie matérielle standard d'un an (options étendues disponibles).
Foire aux questions
Qu’est-ce que le NDR200 ?
NDR200 est un débit de données InfiniBand qui offre 200 Gb/s par port. Il fait partie des générations NVIDIA Quantum-2 et Quantum-3, offrant un équilibre entre vitesse et coût pour les déploiements leaf et spine.
Le MCX75310AAS-HEAT est-il compatible avec les serveurs PCIe 4.0 ?
Oui. L'adaptateur est PCIe 5.0 x16 et est rétrocompatible avec les emplacements PCIe 4.0, bien que la bande passante puisse être limitée aux vitesses PCIe 4.0.
Cet adaptateur peut-il être utilisé avec des commutateurs Ethernet ?
L'adaptateur prend en charge les protocoles InfiniBand et Ethernet. Lorsqu'il fonctionne en mode Ethernet, il prend en charge RoCE (RDMA over Converged Ethernet) jusqu'à 200 GbE.
Quelle est la différence entre MCX75310AAS-HEAT et MCX75310AAS-NEAT ?
La variante HEAT prend en charge le NDR200 (200 Gb/s) tandis que la variante NEAT prend en charge le NDR400 (400 Gb/s). Les deux utilisent des connecteurs OSFP et des interfaces PCIe 5.0 x16.
L'adaptateur prend-il en charge GPUDirect ?
Oui, il prend en charge GPUDirect RDMA pour la communication directe GPU à GPU et GPUDirect Storage pour un accès accéléré aux données à partir des périphériques de stockage.
Précautions et sécurité
- Protection ESD :Utilisez des sangles de mise à la terre ESD lors de la manipulation de l'adaptateur pour éviter les dommages causés par les décharges électrostatiques.
- Installation:Assurez-vous que le serveur est hors tension et débranché de l'alimentation secteur avant d'installer l'adaptateur.
- Flux d'air :Assurez une circulation d’air adéquate autour de l’adaptateur pour éviter toute surchauffe. Utilisez le support haut inclus si nécessaire.
- Mises à jour du micrologiciel :Suivez les procédures recommandées par NVIDIA pour les mises à jour du micrologiciel afin d'éviter l'instabilité du système.
- Compatibilité:Vérifiez la compatibilité du serveur et la disponibilité des emplacements PCIe avant de commander.
À propos de Hong Kong Starsurge Group Co., Limited
Fondé en 2008, Starsurge est un fournisseur technologique de matériel réseau, de services informatiques et de solutions d'intégration de systèmes. Nous servons des clients du gouvernement, de la santé, de l’industrie manufacturière, de l’éducation, de la finance et des entreprises du monde entier. Avec une équipe commerciale et technique expérimentée, nous proposons des solutions réseau sur mesure – des adaptateurs et commutateurs à l'IoT et aux logiciels personnalisés – soutenues par une assistance multilingue et une livraison mondiale. Orienté client, qualité et innovation.
Matrice de compatibilité
| Produit NVIDIA | Compatible avec MCX75310AAS-HEAT | Remarques |
|---|---|---|
| Commutateurs NVIDIA Quantum-3 (Q3200-RA, Q3400-RA) | ✓ | Prise en charge native de XDR et NDR |
| Commutateurs NVIDIA Quantum-2 | ✓ | Prise en charge NDR et HDR |
| Plateformes NVIDIA DGX/HGX | ✓ | GPUDirect RDMA et stockage |
| NVIDIA UFM 3.5 | ✓ | Gestion complète du tissu et télémétrie |
| Serveurs HPE | ✓ | Numéro de pièce HPE P45642-B22 |
| Serveurs tiers | ✓ | Emplacement PCIe standard requis |
Liste de contrôle de l'acheteur
- Emplacement PCIe :Assurez-vous d'avoir un emplacement PCIe 5.0 x16 disponible (ou PCIe 4.0 x16 pour une compatibilité descendante).
- Câble/émetteur-récepteur :Câbles de connecteur OSFP vers OSFP ou OSFP vers autre pour le commutateur/carte réseau cible.
- Système opérateur:Vérifiez la prise en charge du système d'exploitation cible (Linux, Windows, VMware).
- Conducteur:Téléchargez et installez le dernier pilote MLNX_OFED ou Windows de NVIDIA.
- Gestion du tissu :Planifiez le déploiement de Subnet Manager (SM) (centralisé ou distribué).
- Refroidissement:Assurez une circulation d’air adéquate du serveur pour dissiper la chaleur de l’adaptateur.
